Форматно-раскроечный  станок с установленным на общем столе выдвигаемым фрезерным узлом.

Комплектуется дополнительными столами

• по длине - 500*300
• по ширине - 860*450

Круглопильный узел
Мощность двигателя: 230 В, 3000 Вт; 400 В, 3800 Вт.
Основная пила: 315/254х32 мм
Скорость основной пилы: 4500 об/мин
Подрезная пила: 100х20 мм
Скорость подрезной пилы: 8500 об/мин
Наклон узла: 45 ⁰ - 90 ⁰
Высота пропила: 100 мм при 90 ⁰, 80/ 45 ⁰
Размер основного стола: 300х860 мм
Направляющая: 1300х250 мм
Размеры дополнительный каретки: 600х480 мм
Диаметр асп. выхода: 100 мм

Фрезерный узел:
Мощность двигателя: 230 В, 2800 Вт; 400В, 2800 Вт
Размер стола: 300х860 мм
Максимальный диаметр инструмента: 200 мм
Вертикальное перемещение шпинделя: 100 мм
Скорость вращения шпинделя (мин): 1800, 3000, 6000, 9000
Диаметр асп. выхода: 100 мм

Функции:

1.   Фрезерный режим
2.   Шлифовальная насадка при 1800 об/мин.
3.   Форматная каретка: 1300 мм (1600, 2000, 2600)
4.   Пильный узел с подрезной пилой с наклоном
5.   Пильный узел без надрезной пилы 315 мм с наклоном

Если основная пила 315х32х3 мм, подрезной пилы нет
Если основная пила 254х32х3 мм, высота пропила 70-90 град., 55-45 град.
Длина форматной каретки может быть по заказу клиента (1300, 2000, 2600 мм)

Комбинированный деревообрабатывающий станок предназначен для комплексной обработки столярных изделий и несложной мебели на предприятиях средней мощности.

На станке выполняются следующие операции:

• продольной, поперечной и под углом распиловки дисковой пилой;
• строгание (фугование) по плоскости и кромке;
• рейсмусование с автоподачей заготовки;
• фрезерование поверхностей различной конфигурации (копировальное устройство по заказу) и зарезание шипов;
• сверление и фрезерование пазов;
• Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время.
• Привод шпинделей индивидуальные от 3-х электродвигателей.
• Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу).
• Для зарезания шипов и пиления поперек волокон и под углом служит торцовочная каретка.
• Пильный и фрезерный валы имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается.
• Рейсмусование с автоподачей через два приводных вала, приэтом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу.
• Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскостм в любом направлении с помощью системы рычагов и вертикально - винтом с маховичком и ручкой.
• Для безопасной работы станок оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов.
• Станок укомплектован эксцентриковым прижимом, направляющими линейками.

Дополнительно на станок рекомендуется установка автоматического подающего устройства (автоподатчика).

Дополнительные опции:

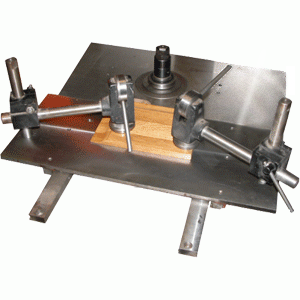

1 - Быстросъемная копировальная приставка Д300К1

Предназначена для расширения технологических возможностей комбинированных станков мод. Д300, Д400, а также может использоваться на любом фрезерном станке с вертикальным расположением шпинделя, оснащенном шипорезной кареткой любой конструкции.

Техническая характеристика:

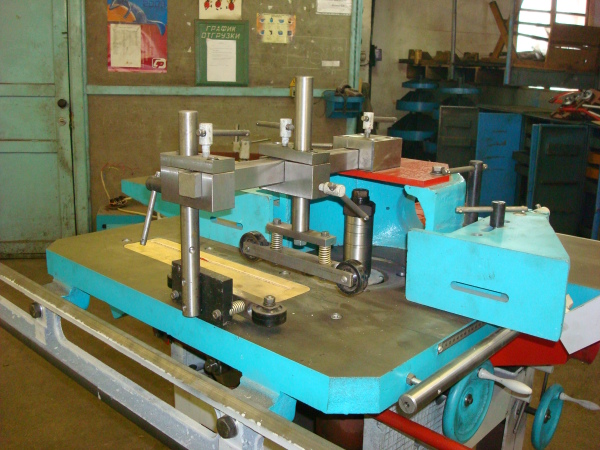

2 - Приспособление фрезерное Д300ФШ

Приспособление фрезерное Д300ФШ Применяется для увеличения производительности фрезерного узла.

Для обеспечения безопасности и увеличения производительности труда обрабатываемый материал прижимается подпружиненными роликами сверху и сбоку.

На приспособлении установлены подвижные вертикальные щеки для более точной регулировки толщины срезаемого слоя.

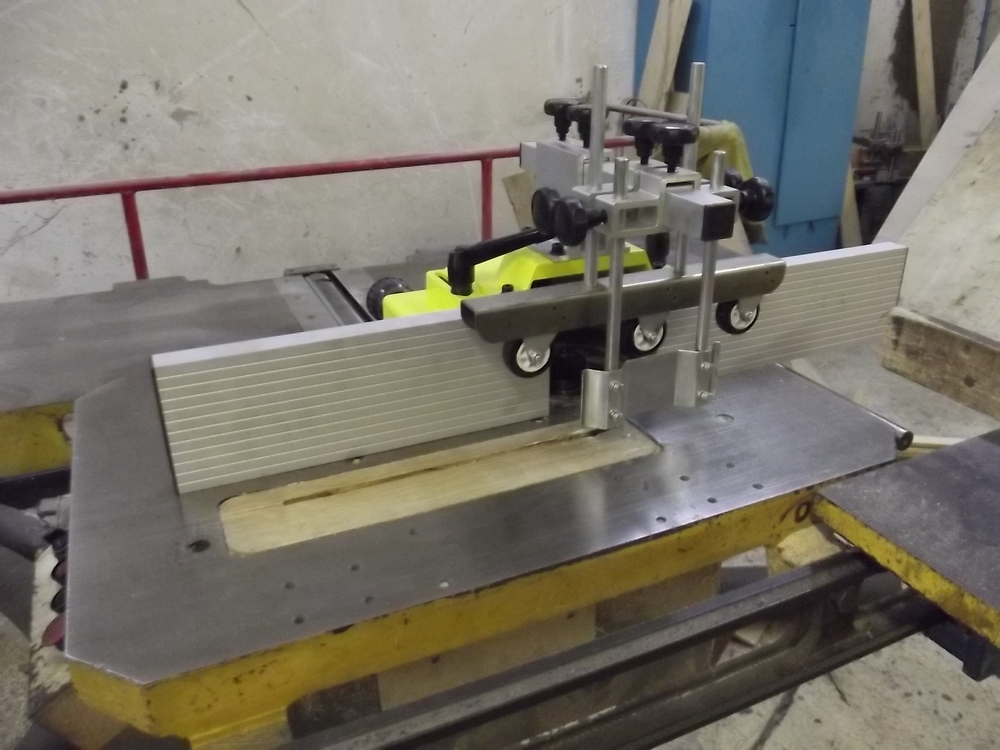

3 - Приспособление фрезерное Д300ФШ

Преимущества установки автоподатчика

• Равномерная и быстрая подача заготовки в зону обработки, исключающая "человеческий фактор" и как следствие улучшение качества обработки и снижение количества переточек режущего инструмента.
• Увеличение производительности как отдельно взятого станка, так и всей технологической цепочки оборудования.
• Снижение травмобезопасности,что дает возможность допускать к работе на станке операторов более низкой квалификации.
