Комплекс для переработки пиловочника диаметром от 100 до 320 мм в комле.

Общая скорость пиления 12 – 18 м/мин.

Производительность до 180 куб. м. пиловочника в смену 8 часов.

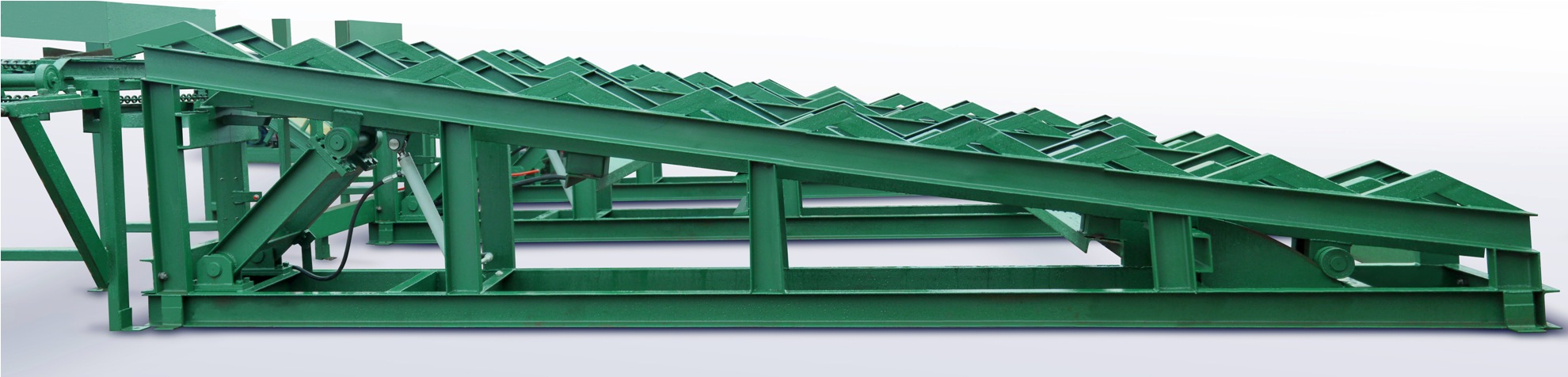

1. 1.Наклонная эстакада, неприводная. Для бревен длиной до 6,5м. Ширина 5м.















L=6м, вместимость 25 куб. м.

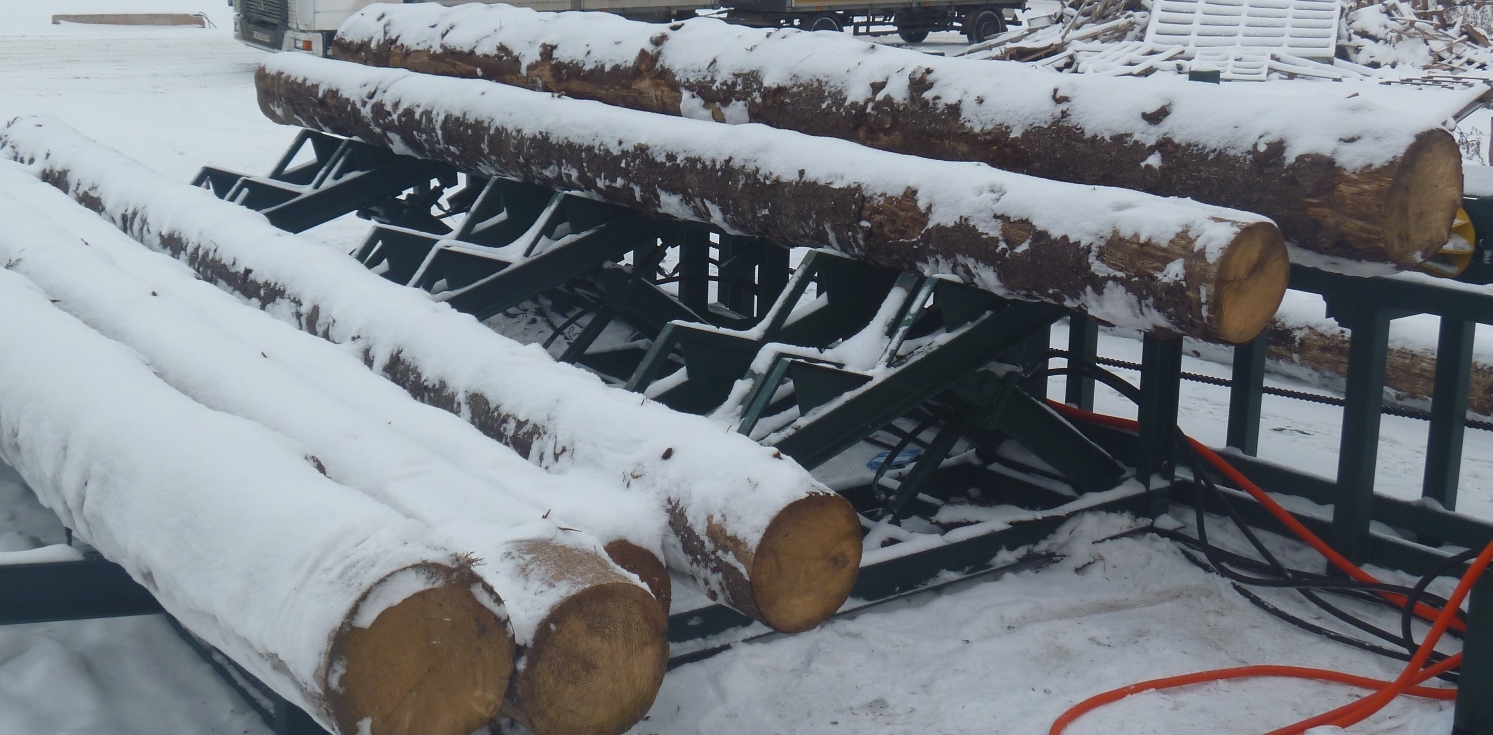

1. 2.Разобщитель гидравлический, ступенчатый.



 Для бревен d=120-320мм, длиной от 3,0 до 6,5м, с утепленными маслопроводами и подогревом масла .

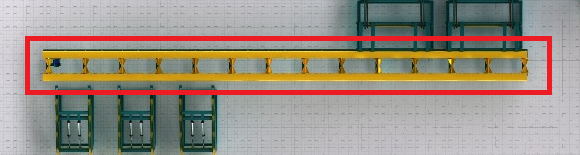

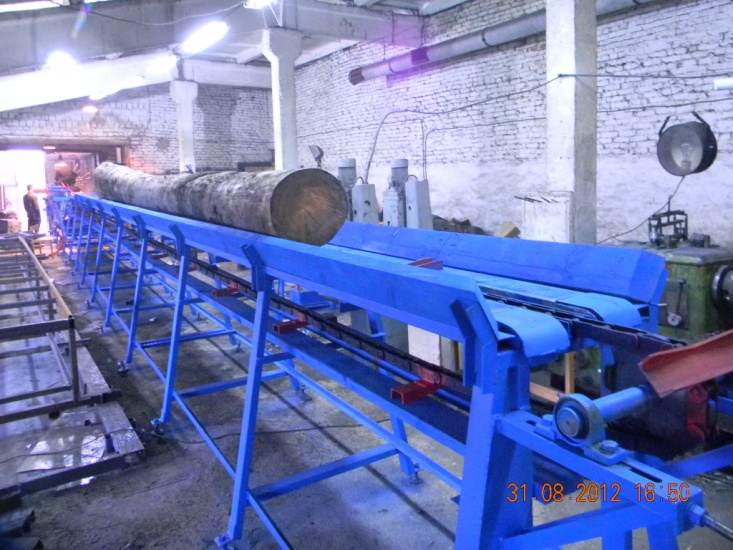

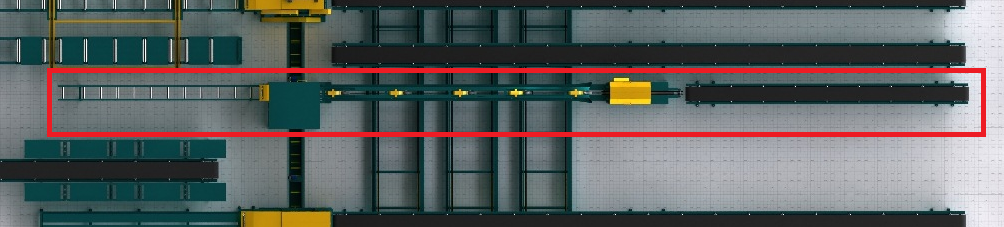

1.3)Транспортер для бревен продольный, цепной.



Диаметр перемещаемых бревен до 320мм.

14,5м, с плавной регулировкой скорости .















1.5.)Устройство поштучной выдачи (УПВ), цепное.

Загружает бревна на подающий стол брусующего станка.

Длина перемещаемых бревен до 6м.

Имеет накопитель на несколько бревен.

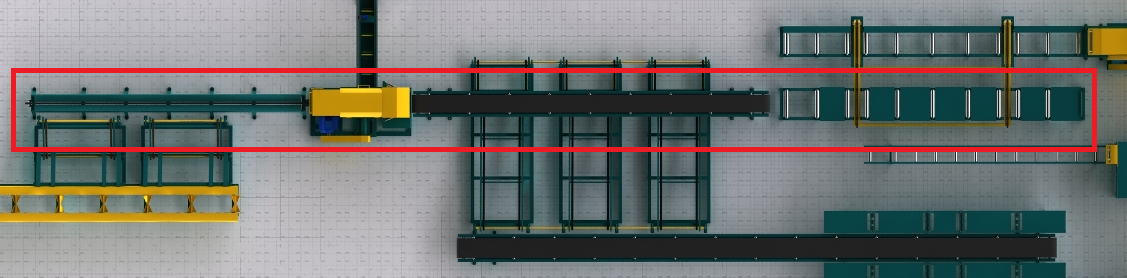

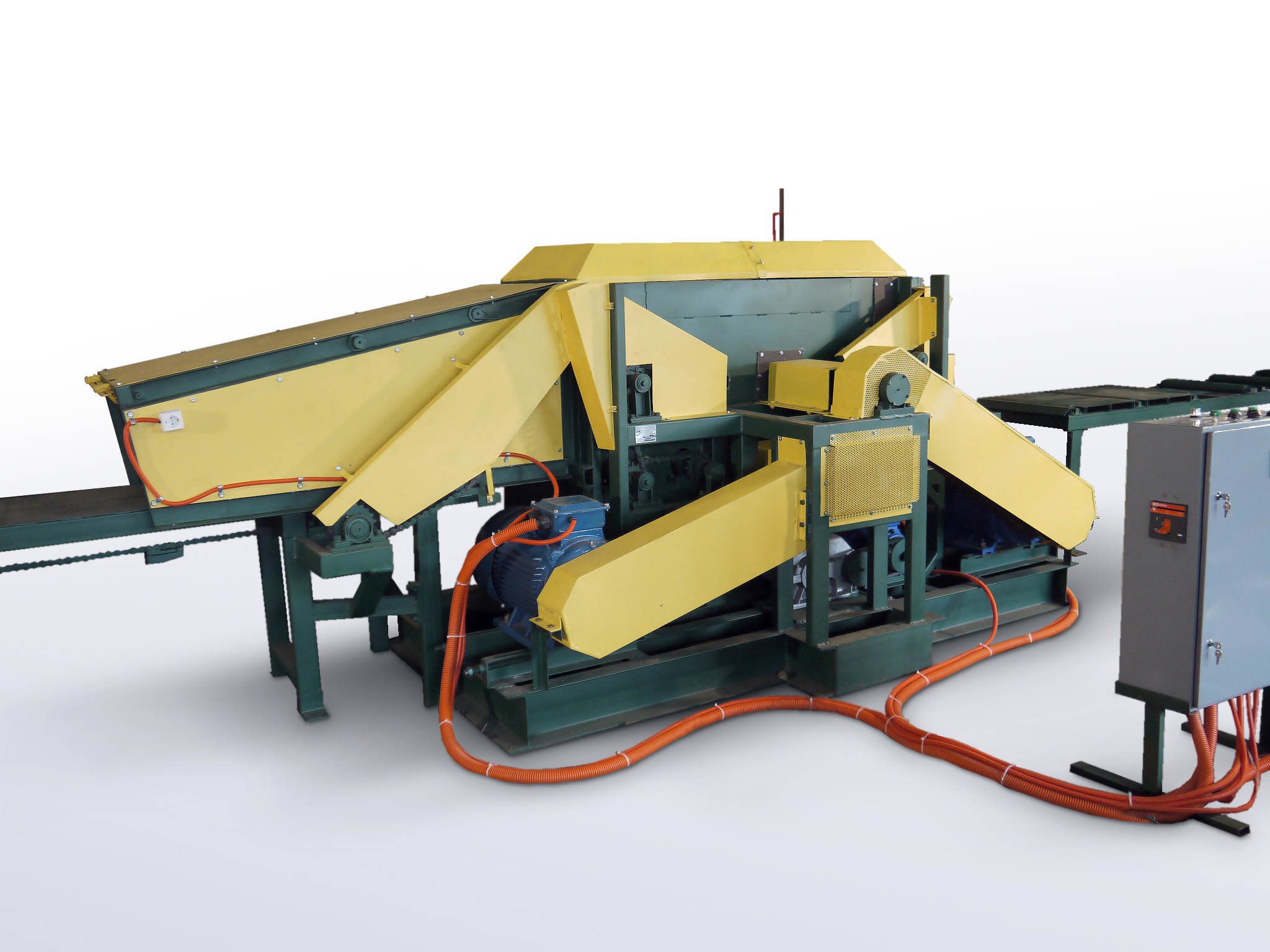

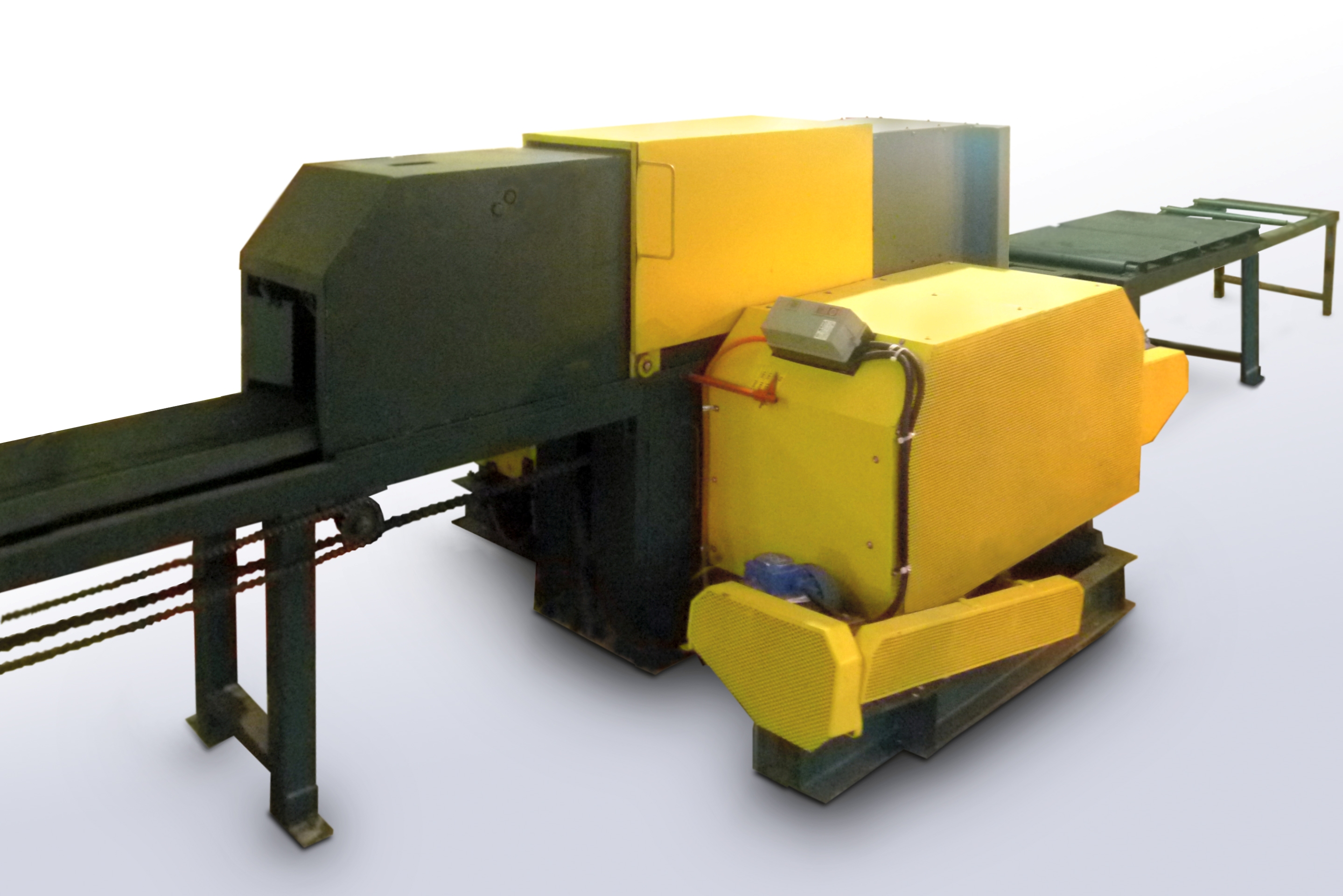

1. 6.         Брусующий станок «Вепрь 700М».

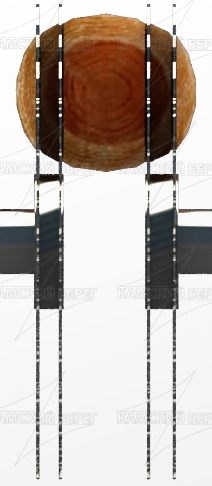

 Схема пиления: одновальная.

Диаметр пил: 900мм.

Количество валов: 2 (консольные, соосные, левый и правый).

Постав пил: регулируемый.

Регулировка высоты получаемого лафета: нажатием кнопки, без остановки станка.

Подача: цепной толкатель.







С подающим столом (6,5м), приемным приводным столом (14,5м) с автоматическим отделением горбыля, с вытяжными рябухами, двигателем 75 кВт, 4-мя пилами и электромеханической регулировкой пил с электронным управлением .

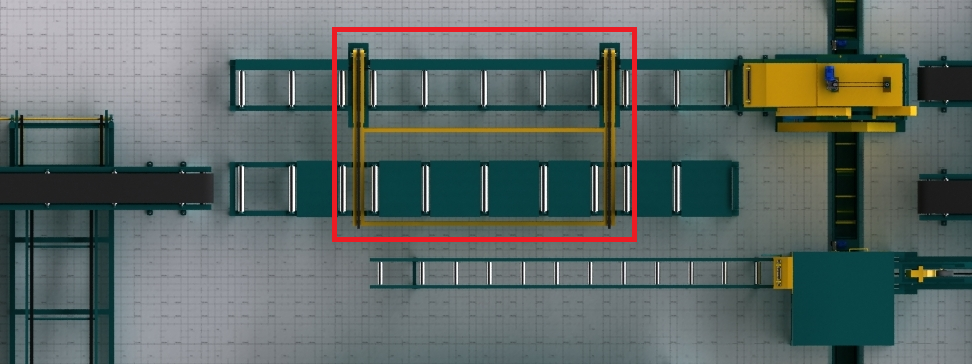

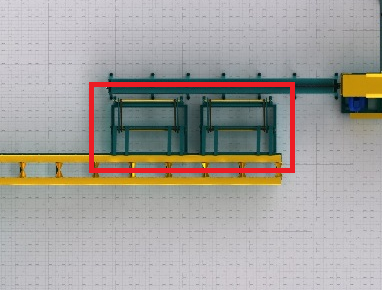

1.7.)Стол переворота лафета и центрователь.









Переворот лафета, перемещение его на подающий стол многопила и центровка перед подачей в многопил.

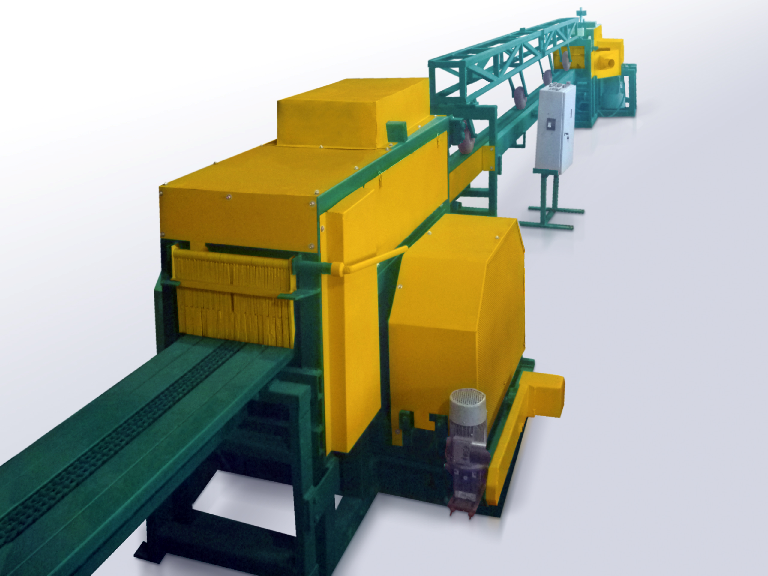

1. .8Многопильный станок «Вектор 2/160».



Максимальная высота пропила 160 мм Пилы: 315 мм

Лазерный указатель.

С подающим (6,5м) и приемным (14м) приводными столами, двигателями 45х37 кВт, электромеханической регулировкой высоты положения рябух с электронным управлением, с комплектом импортных пил GASS (20 шт.)

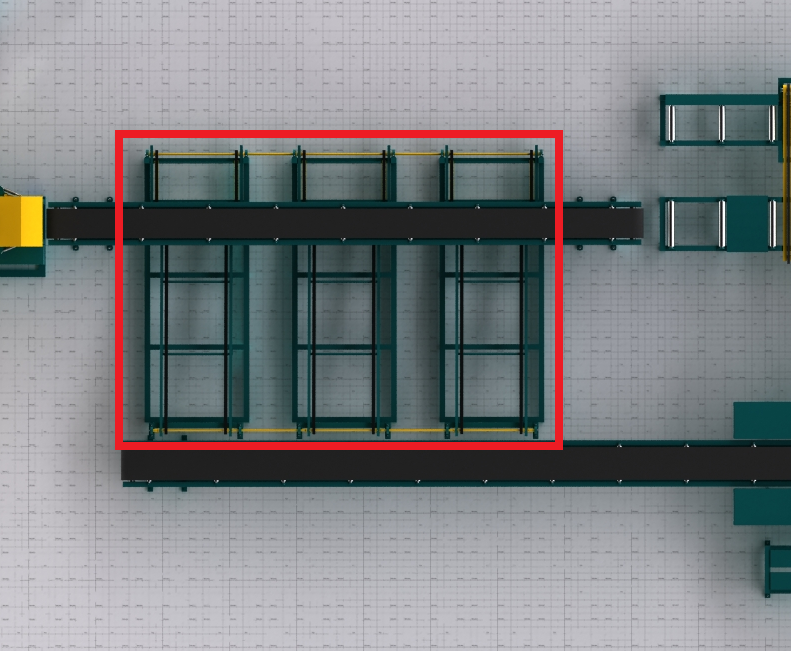

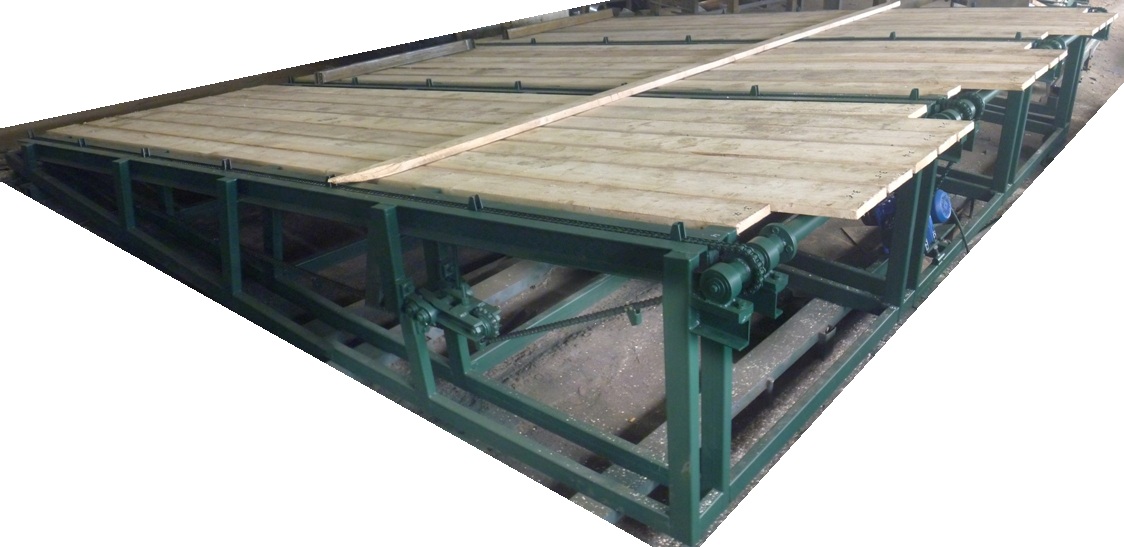

1.9.)Поперечный транспортер наклонный для необрезных досок и горбыля.

Длина перемещаемых заготовок до 6м.

Длина транспортера 4,5м.

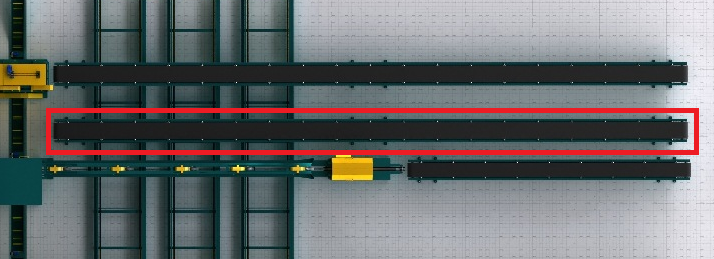

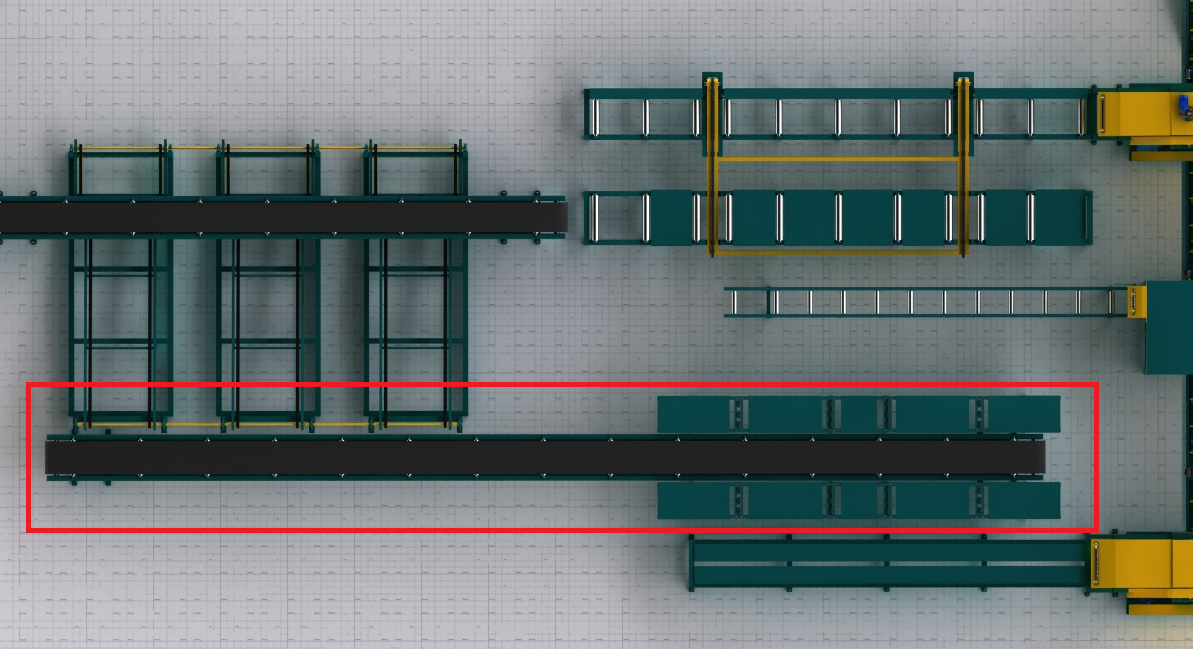

1.10.)Ленточный транспортер 14м с двумя накопителями по 6м





Перемещает необрезную доску и горбыль к подающим столам кромкообрезного и горбыльного станка.



•







1. 11.Кромкообрезной станок «СКД – Стрим»



Высота пропила до 50мм.

Ширина заготовки до 500мм.

Использование до 4 пил и более.

Лазерные указатели – 2 шт.

С двигателем 18,5 кВт, подающим приводным столом  6,5м, приемным приводным столом 15м, комплектом пил (4 шт.)

1. 12. Горбыльная линия.





С подающим и промежуточным столом для горбыля до 6м, с автоматическим отделением обрези, с приемным приводным столом 6м, с регулируемой скоростью подачи

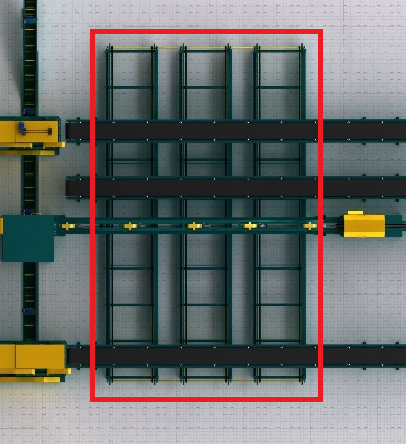

1.13.)Поперечный транспортер для удаления обрези из цеха.

Длина транспортера 10.5 м, длина обрези до 6м



•









1. 14.Транспортер для обрези













Ленточный транспортер для возврата обрези на поперечный транспортер, 15м

•

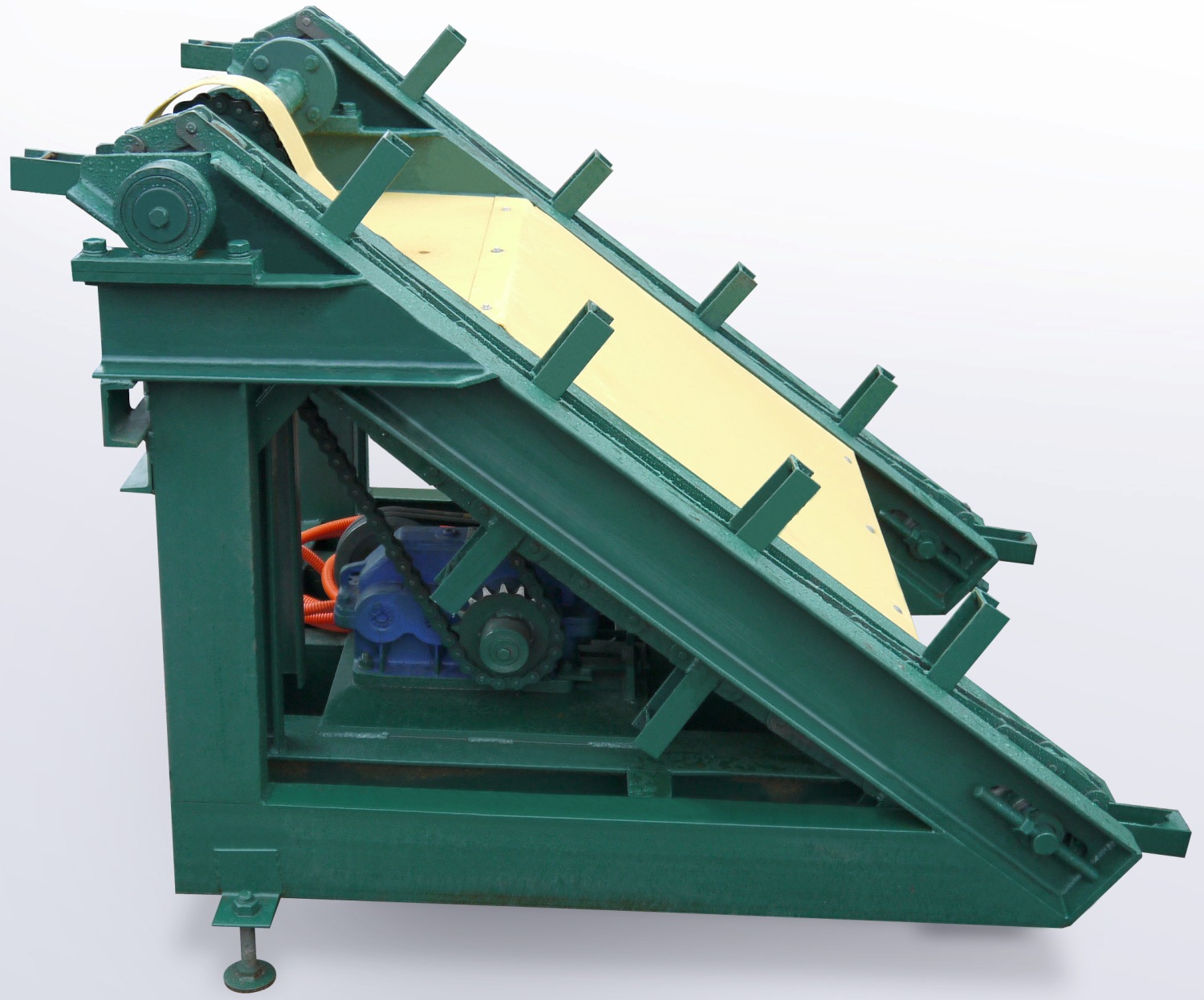

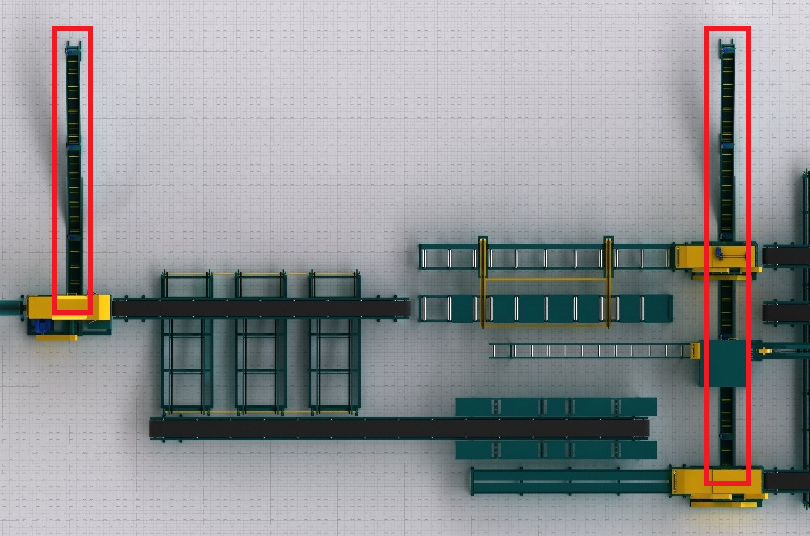

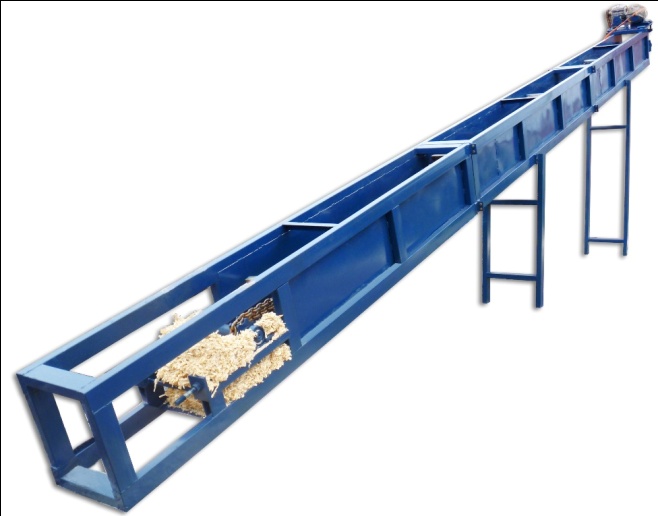

1. 15.Транспортеры для удаления опила

Горизонтальные секции по 3,5м и 8м, наклонные длиной 4м, подъем на высоту до 2м. Общая стоимость.

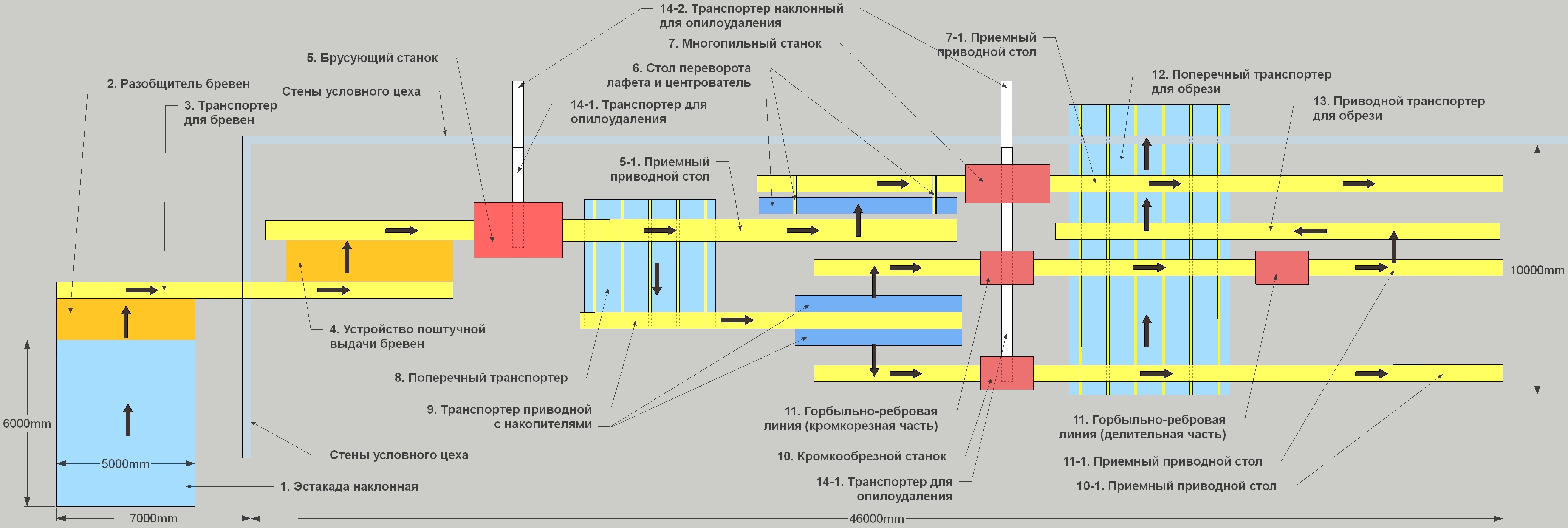

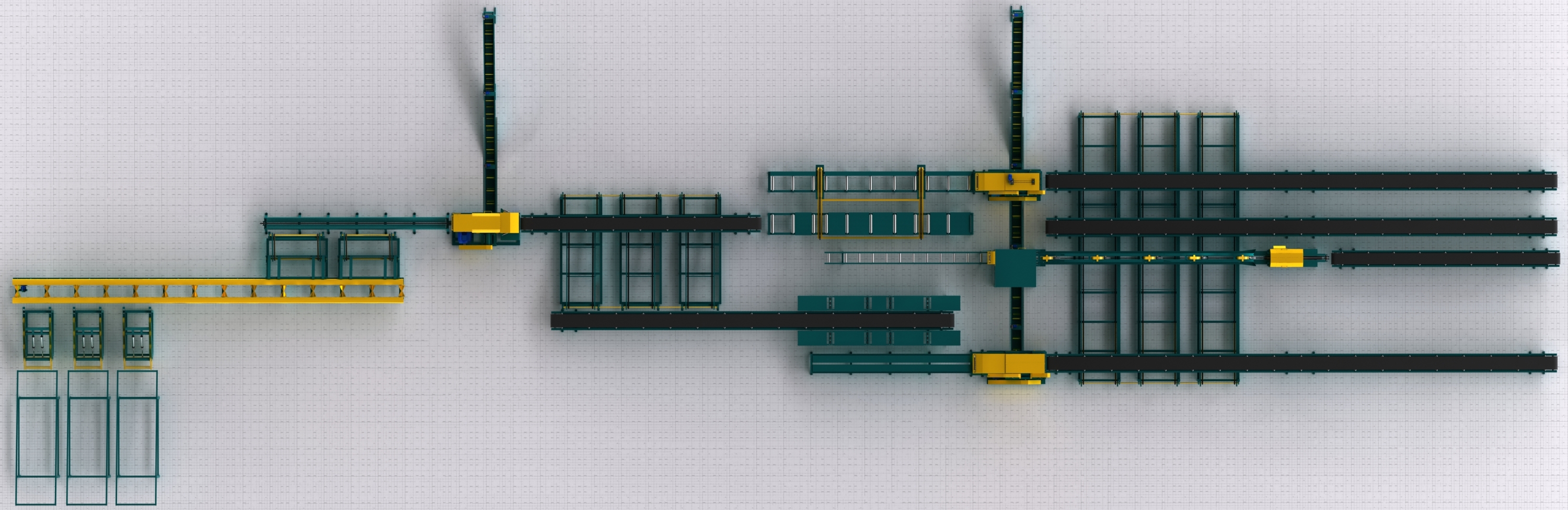

Краткое описание работы комплекса:

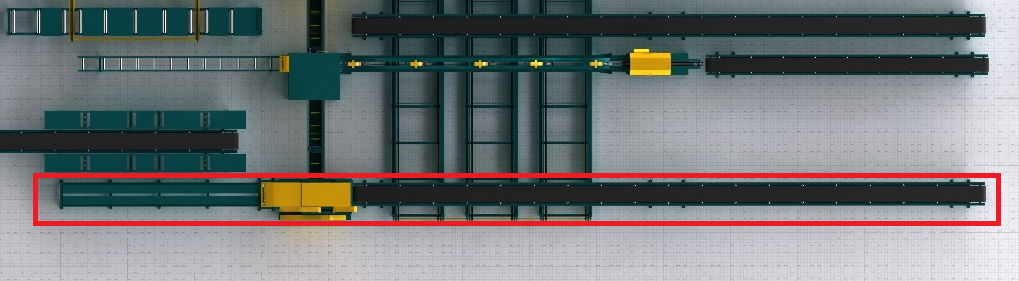

Бревна загружаются на наклонную эстакаду (1), с помощью разобщителя (2) они по одному подаются на приводной рольганг для бревен (3), затем, через устройство поштучной выдачи (4) на приемный стол брусовального станка (5). После распиловки горбыль и необрезная доска автоматически отделяются и по поперечному транспортеру (8) перемещаются на продольный транспортер (9), с которого горбыль снимается для обработки на Горбыльно-ребровой линии (11), а необрезная доска на кромкообрезном станке проходного типа (10). Полученный на брусовальном станке лафет падает на стол (6), затем перемещается и позиционируется оператором с помощью цепного центрователя для дальнейшей распиловки в многопильном станке «Вектор 2» (7). Обрезь после работы первой секции горбыльно-ребровой линии и кромкообрезного станка, а так же горбыль после многопильного станка попадают на поперечный транспортер (12) и перемещаются по нему за пределы цеха. Обрезь после второй секции горбыльно-ребровой линии подается на ленточный транспортер (13), который перемещает ее на поперечный транспортер для обрези (12). Опилки из-под станков выгребаются транспортерами (14-1), а затем удаляются из цеха по наклонным транспортерам (14-2).

Состав и стоимость комплекса:
1)  Наклонная эстакада 5х6м.	.
2)  Разобщитель ступенчатый гидравлический, с подогревом масла.
3)  Транспортер цепной для бревен, 14,5м.
4)  Устройство поштучной выдачи бревен (УВП), с накопителем
5) Брусующий станок «Вепрь 700М», подающий приводной стол, двигатели 2х37 кВт, регулировка высоты получаемого лафета – электромеханическая с электронным управлением, вытяжные рябухи, пилы 900мм (Россия) 4 шт.
5-1)  Приемный приводной стол брусующего станка, с отделителем обрези, 14,5м.
6)  Стол переворота лафета и центрователь
7)  Двухвальный многопильный станок «Вектор 2-160», макс высота пропила 165мм (37+45 кВт, подающий приводной роликовый стол с прижимным пневматическим роликом, лазерные указатели (тип 2 - 2 шт.), электромеханическая регулировка  высоты рябух с электронным управлением, 20 пил Gass 315мм для 10 пропилов).
7-1)  Приемный приводной стол многопильного станка, 14м.	.
8)  Поперечный транспортер 5,0мх4,5м для горбыля и необрезной доски, наклонный.	.
9)  Транспортер ленточный 14м
10)  Кромкообрезной станок многопильный проходного типа с приводным подающим столом, двигателем 18,5 кВт, лазерными указателями тип 2 (2 шт.), с инструментом (4 пилы).	.
10-1)  Приводной приемный стол кромкообрезного станка, 15м.
11)  Горбыльно-ребровая линия (кромкообрезная часть 2 пильная, делительная часть 1 пильный узел, для 2 горизонтальных пил) проходного типа с приводным промежуточным столом с электромеханическим отделителем обрези, с инструментом.
11-1)  Приемный приводной стол Горбыльно-ребровой линии, 6м.
12)  Поперечный транспортер 5,0мх10,5м для обрези.	.
13)  Транспортер ленточный для обрези, 15м	.
14-1)  Транспортер для опилоудаления горизонтальный, длина 8,0м.	.
14-1)  Транспортер для опилоудаления горизонтальный, длина 3,5м.
14-2)  Транспортер наклонный для удаления опила 4м, 2 шт.	.
15)  Заточной станок для дисковых пил d от 200 до 600мм.	.
16)  Заточной станок для дисковых пил d от 500 до 1200мм.
17)  Шеф-монтаж с пускналадкой и обучением	.
