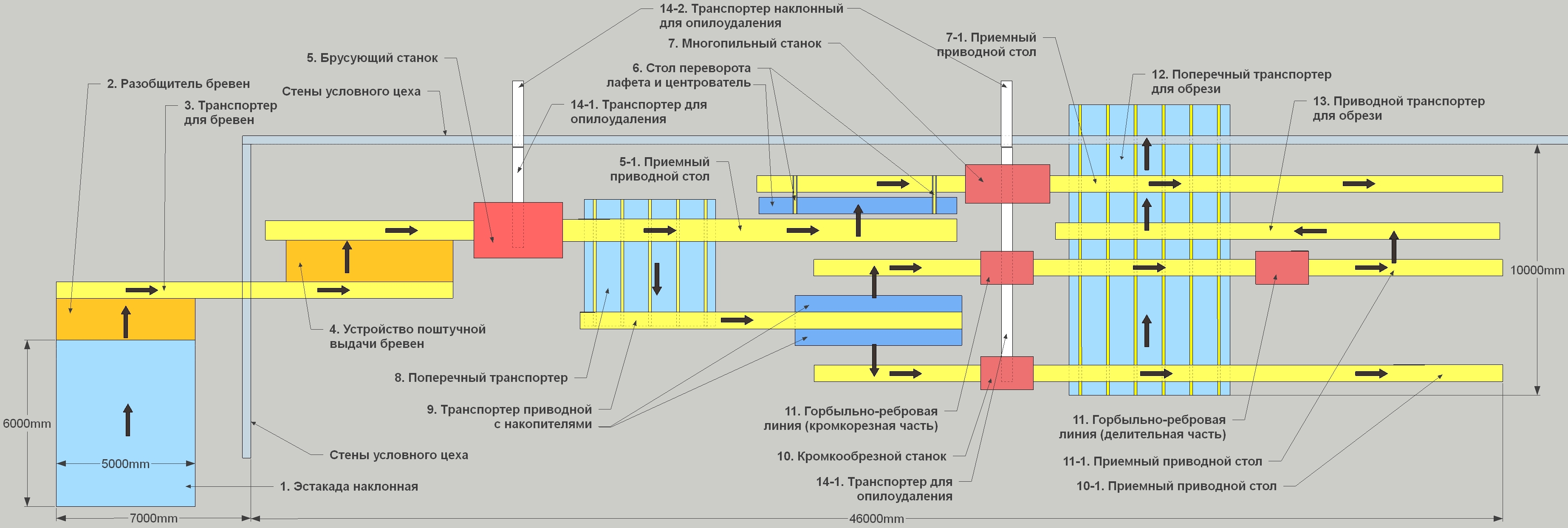

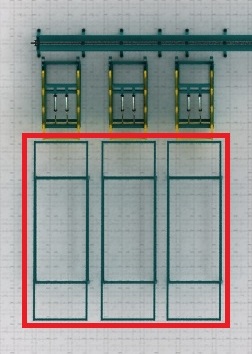

1. Эстакада – накопитель.

Возможные варианты:

а. Наклонная эстакада, неприводная.

b. Горизонтальная приводная эстакада.

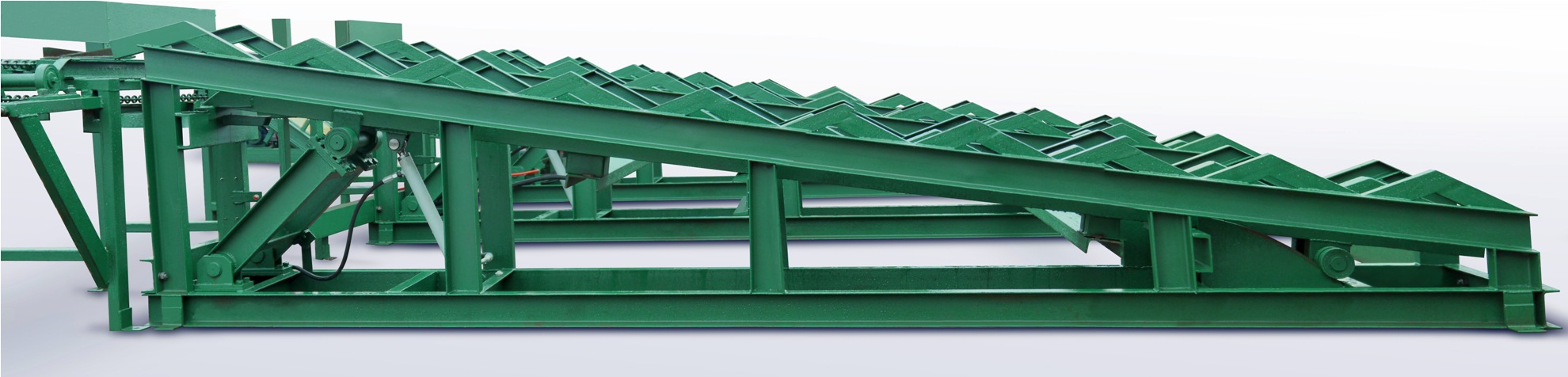

1. Наклонная эстакада, неприводная. Для бревен длиной до 6,5м. Ширина 5м.















L=4м, вместимость 17 куб. м. –_______ руб.

L=5м, вместимость 21,5 куб. м. – _______ руб.

L=6м, вместимость 25 куб. м. – _______ руб.

L=7м, вместимость 30 куб. м. – _______ руб.

L=8м, вместимость 35 куб. м. – _______ руб.

b. Горизонтальная приводная эстакада. Для бревен длиной до 6м, ширина 5м.

















L=4м, вместимость 20 куб. м. –_______ руб.

L=5м, вместимость 24 куб. м. – _______ руб.

L=6м, вместимость 28 куб. м. – ________ руб.

L=7м, вместимость 33 куб. м. – ________ руб.

L=8м, вместимость 37 куб. м. – ________ руб.

L=9м, вместимость 41 куб. м. – ________ руб.

L=10м, вместимость 45 куб. м. – _______ руб.

1. Разобщитель бревен (устройство поштучной выдачи).

Возможные варианты:



а. УПВ секторное

b. Разобщитель электромеханический, цепной

c. Разобщитель гидравлический, ступенчатый









а. УПВ Секторное.

Преимущества:

Высокая надежность.

Низкая стоимость.

Недостатки:

Бревна на эстакаде (при использовании этого разобщителя) должны располагаться в 1-2 слоя, т. е. вместимость эстакады существенно снижается

Сочетаемость с эстакадами:

Наклонная, неприводная – удовлитворительная (3/5).

Горизонтальная, приводная – отличная (5/5).

Для бревен d=150-320мм, длиной от 3,0 до 6,5м – _______ руб.

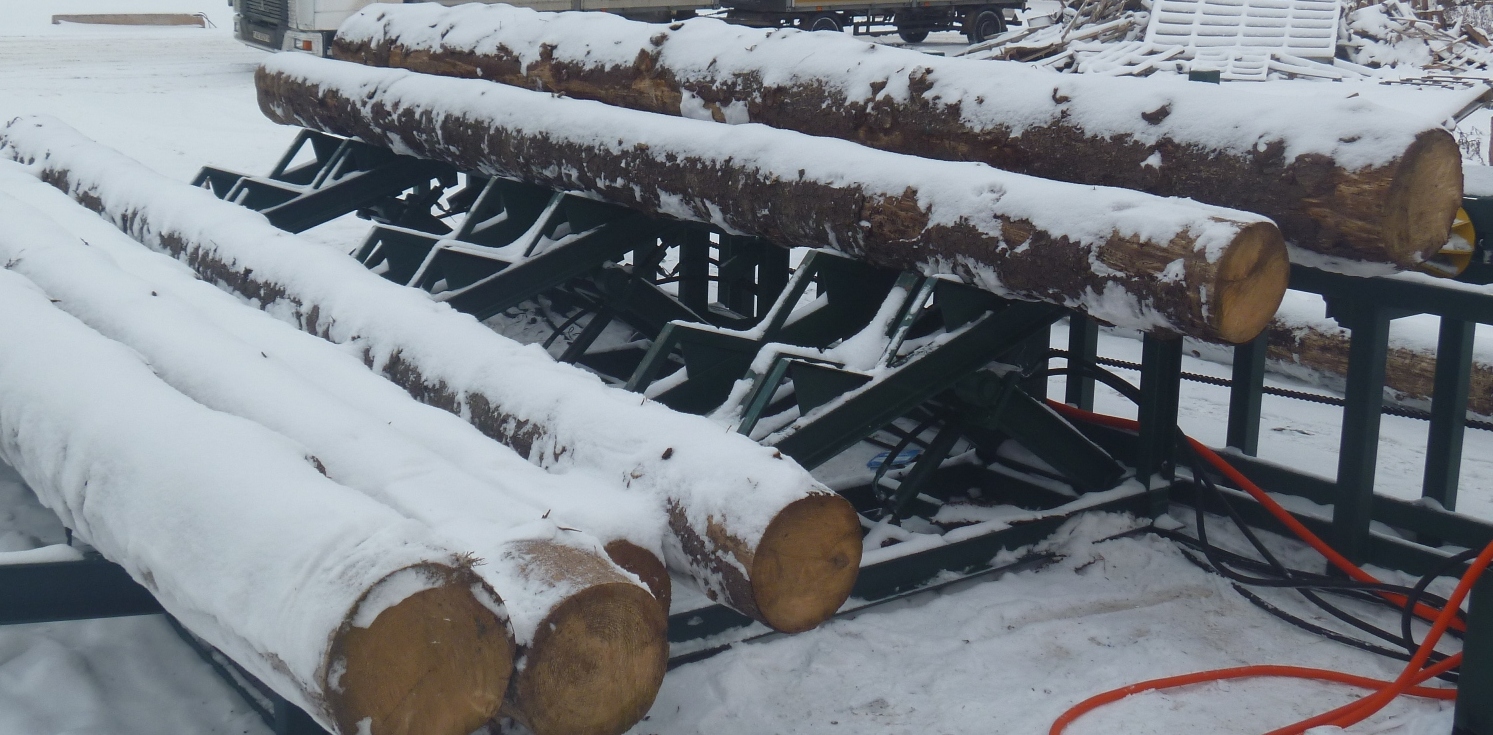

b. Разобщитель электромеханический, цепной.





Преимущества:

Цена ниже в сравнении со ступенчатым разобщителем, пачка разобщаемых бревен больше в сравнении с секторным разобщителем.



Недостатки:

При работе с тяжелыми (более 400мм) бревнами надежность будет несколько ниже в сравнении с гидравлическим разобщителем, соответственно, эксплуатационные расходы выше.

Лучше подходит для работы с тонкомером (до 320мм).

Сочетаемость с эстакадами:

Наклонная, неприводная – хорошая (4/5).

Горизонтальная, приводная – отличная (5/5).

Для бревен d=120-320мм, длиной от 3,0 до 6,5м – ______ руб.

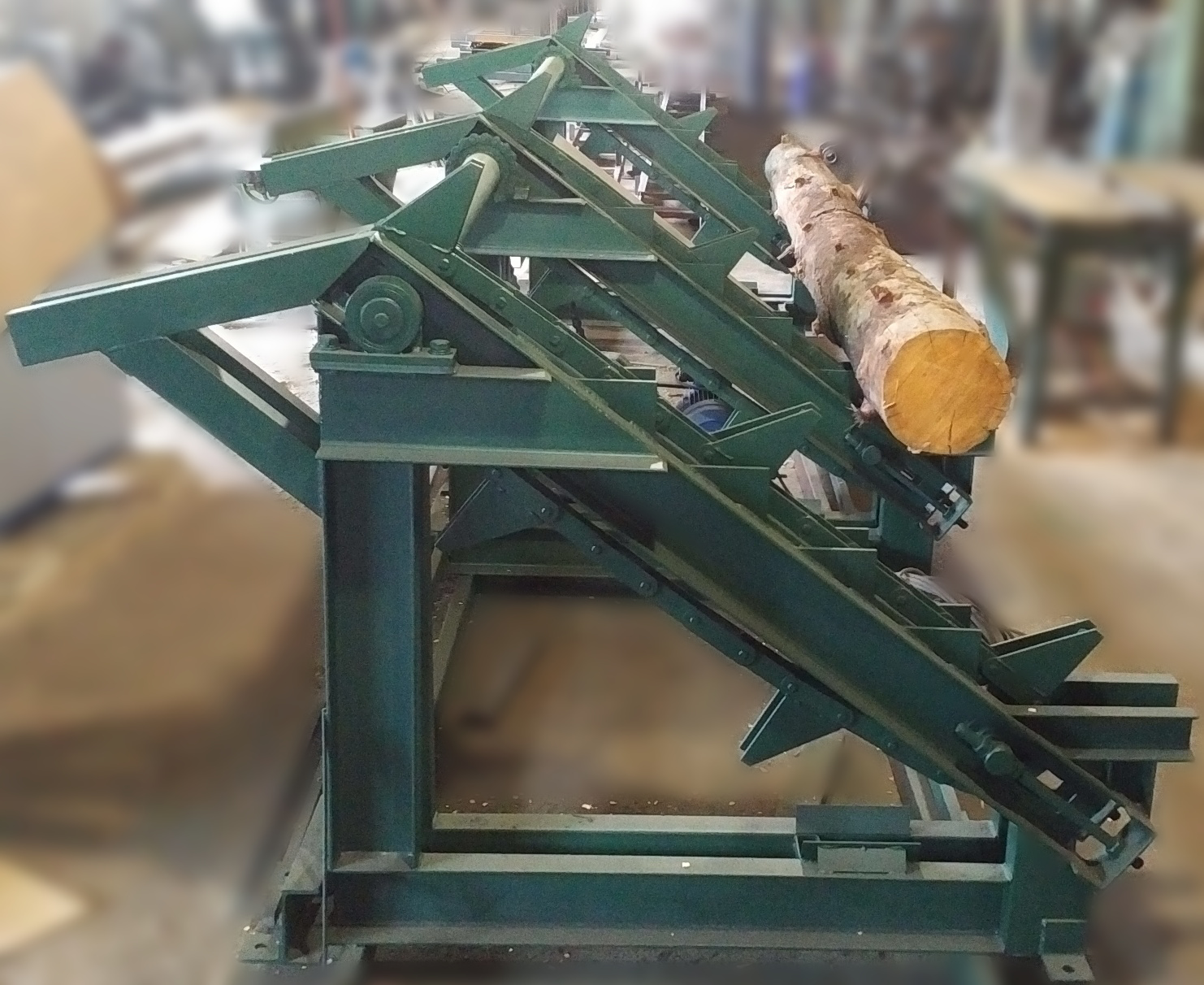

c. Разобщитель гидравлический, ступенчатый.

Преимущества:

Наивысшая надежность

Возможность работы с пачкой бревен наибольшего объема



Недостатки:

Высокая стоимость



Сочетаемость с эстакадами:

Наклонная, неприводная – отличная (5/5).

Горизонтальная, приводная – отличная (5/5).

Для бревен d=120-320мм, длиной от 3,0 до 6,5м – ________ руб.

Подогрев масла и утепление маслопроводов – ______ руб.

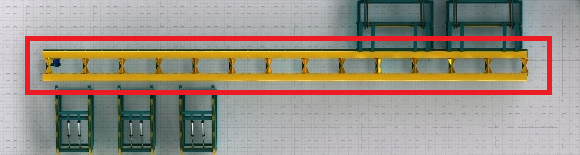

1. Транспортер для бревен продольный.



Возможные варианты:

а. Транспортер роликовый для бревен.

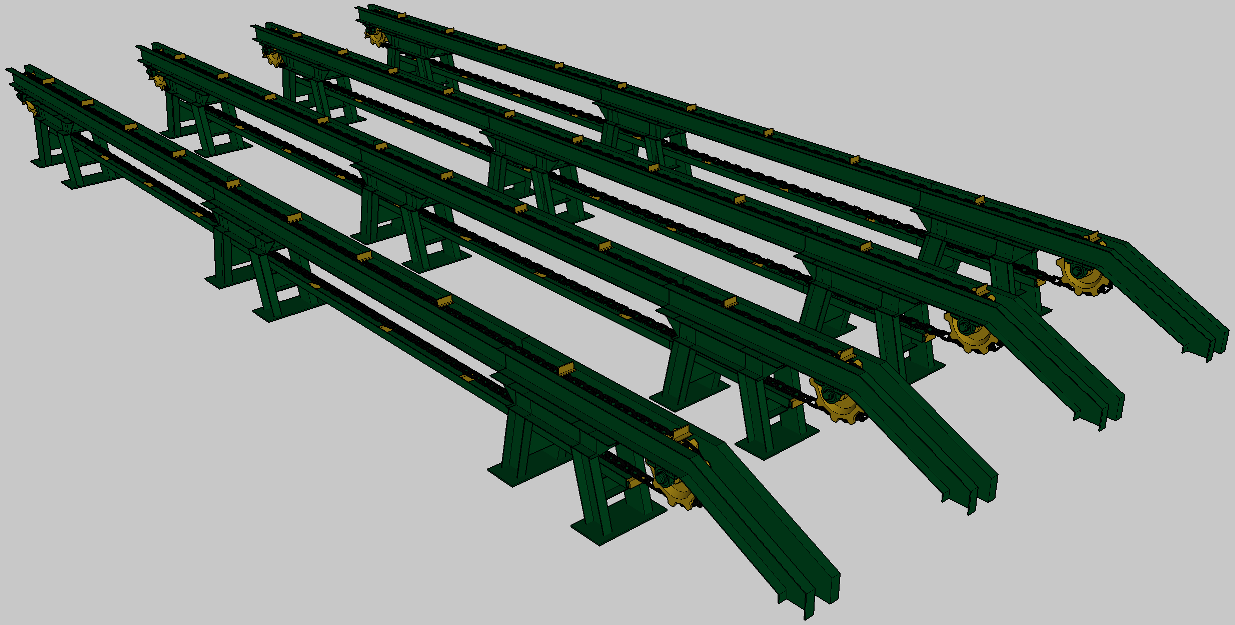

b. Бревнотаска цепная.



a. Транспортер роликовый для бревен

Диаметр перемещаемых бревен до 320мм.

Стоимость рассчитывается по формуле _______ руб. + ______ руб. за каждый метр длины.



Опция плавной регулировки скорости: _______ руб.

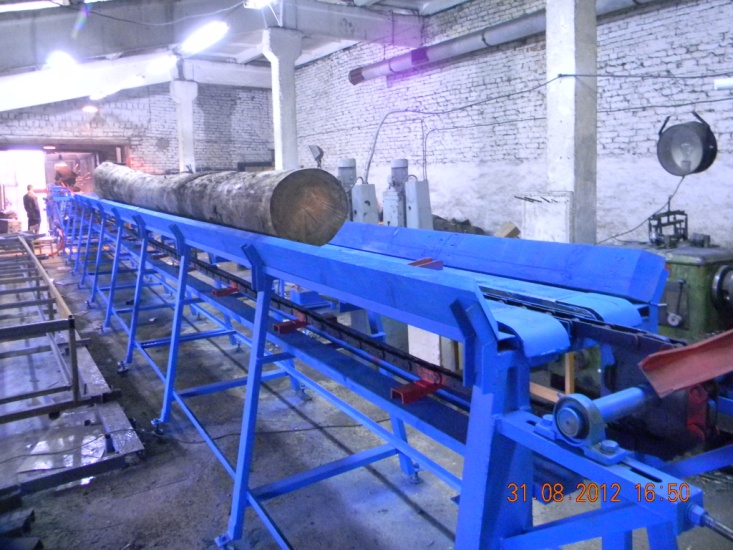

b. Цепная бревнотаска.

Диаметр перемещаемых бревен до 320мм.

Стоимость рассчитывается по формуле ______ руб. + _____ руб. за каждый метр длины.



Опция плавной регулировки скорости: ______ руб.







1. Устройство поштучной выдачи (УПВ), цепное.

Загружает бревна на подающий стол брусующего станка.

Длина перемещаемых бревен до 6м.

Имеет накопитель на несколько бревен.

Стоимость ______ руб.

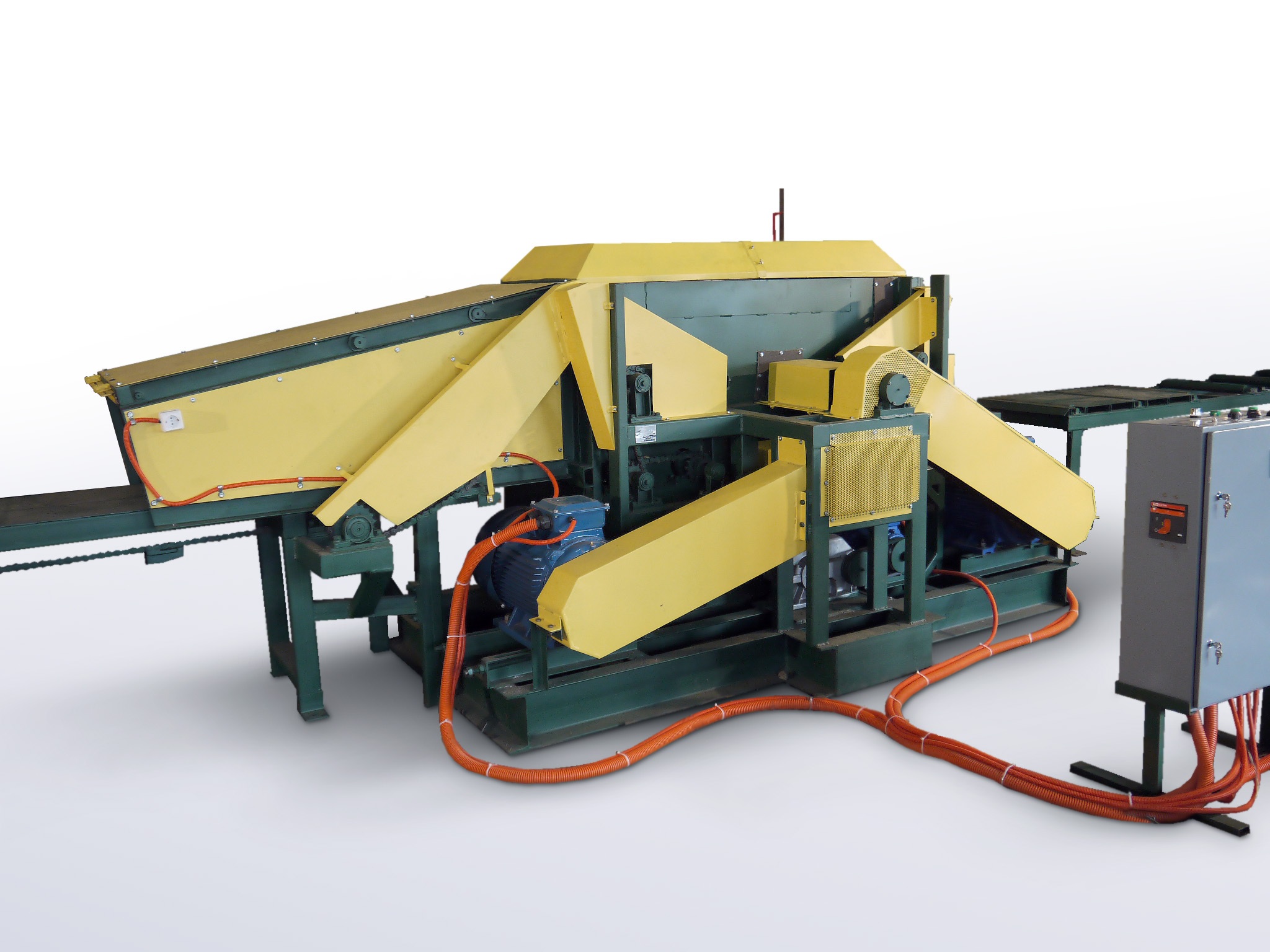

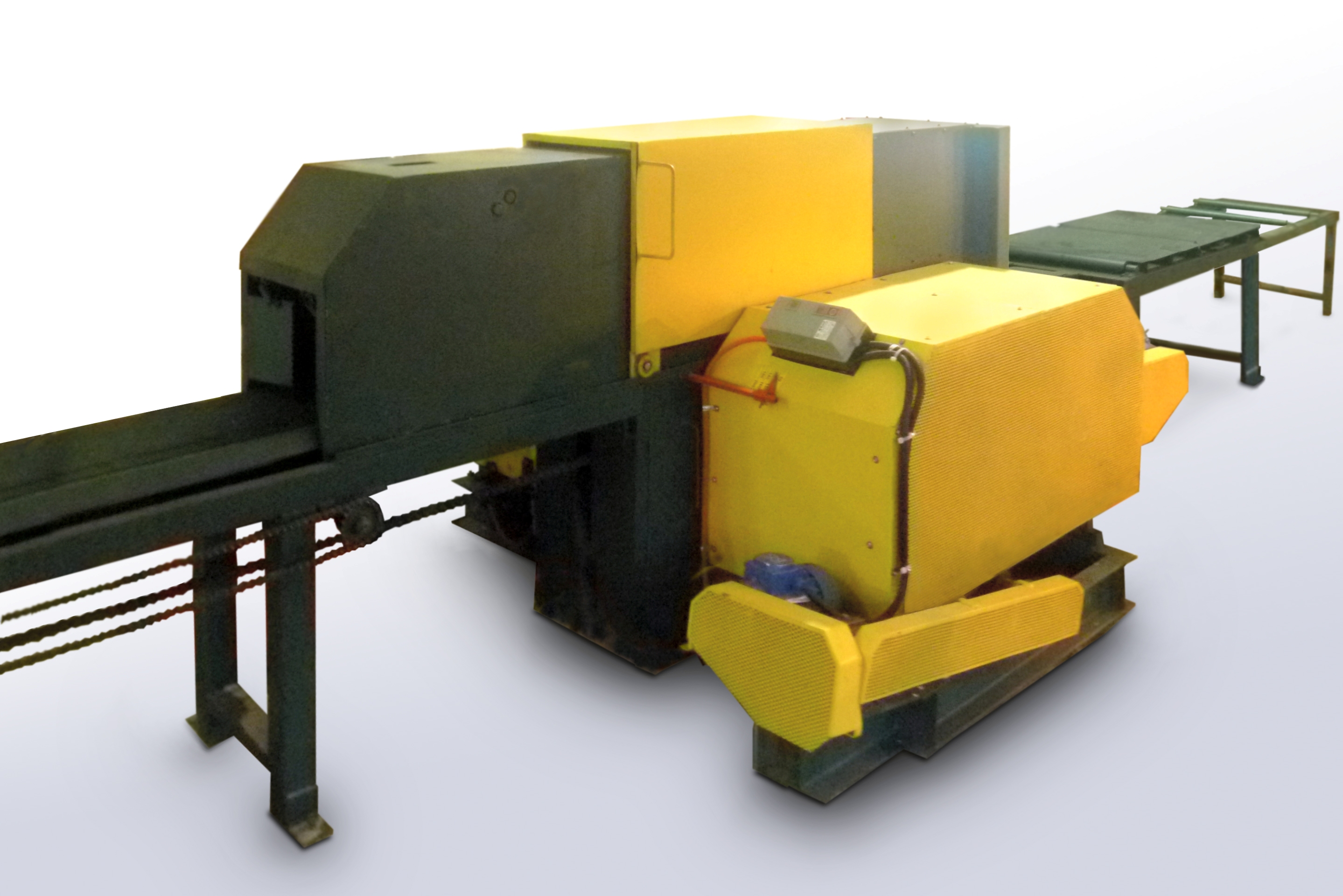

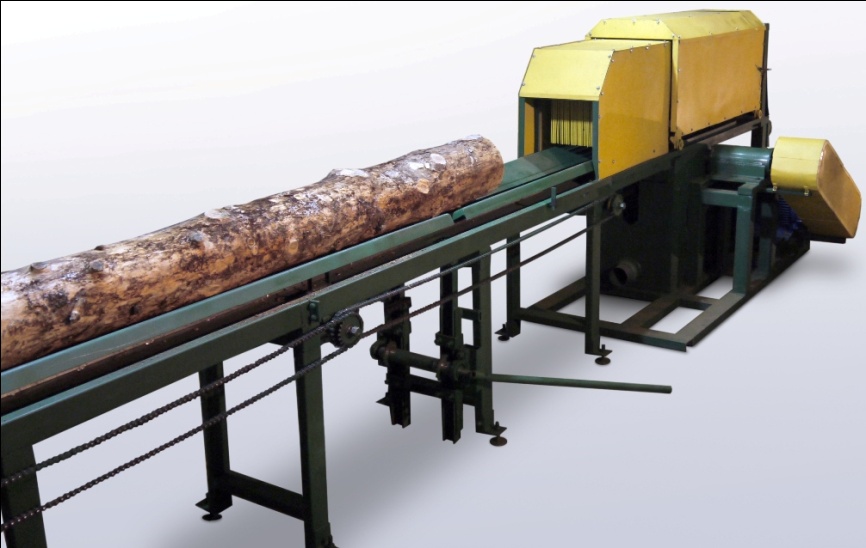

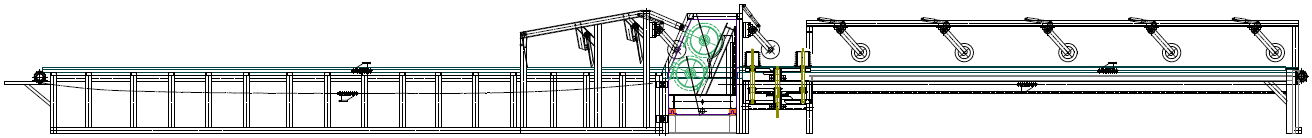

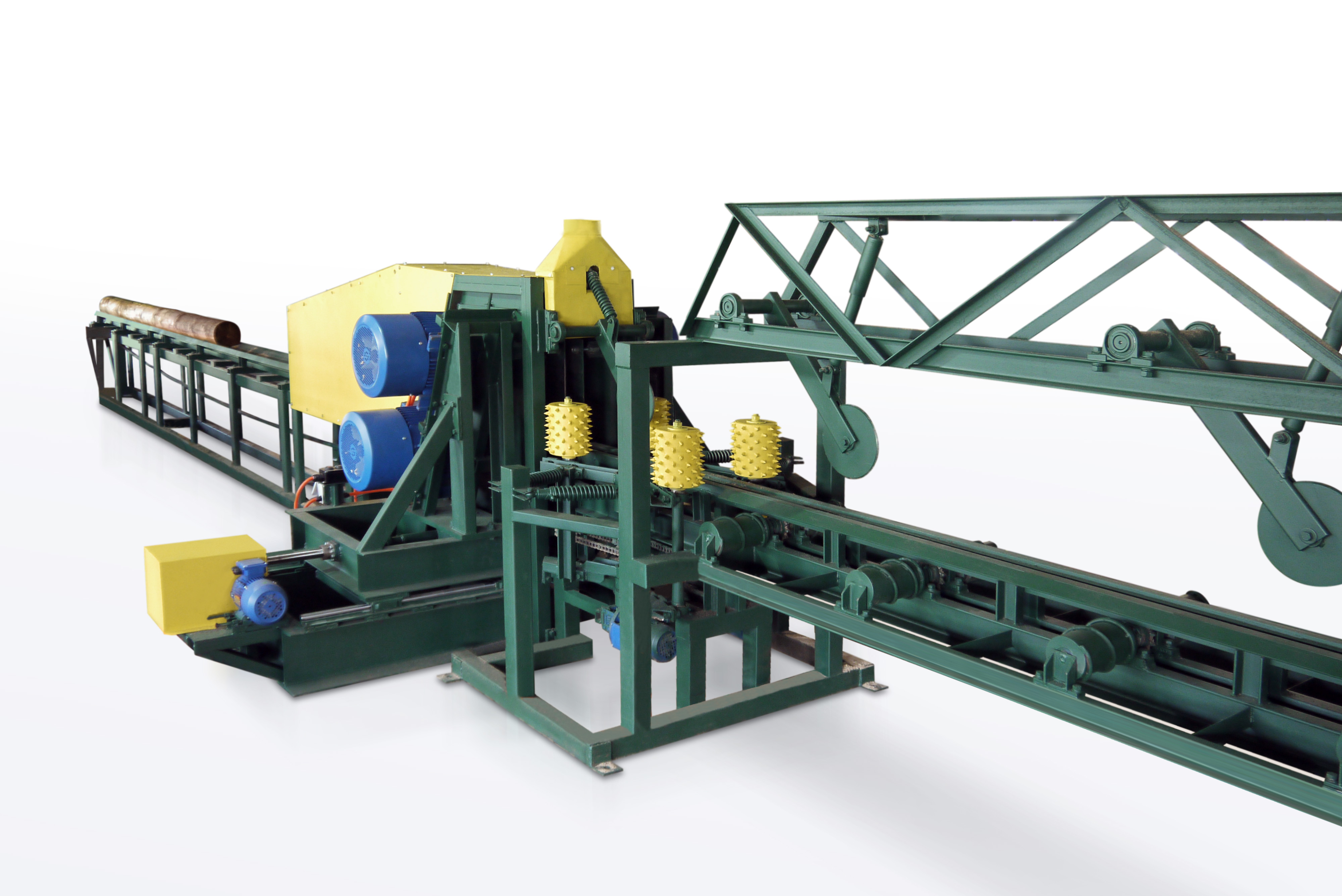

1. Брусующий станок.



Возможные варианты:

a. «Вепрь 700»

b. «Вепрь 700М»

c. «Витязь 2х500»

d. «Витязь 4х500М»

Подача у всех станков – цепной торцевой толкатель.



a) «Вепрь 700»:

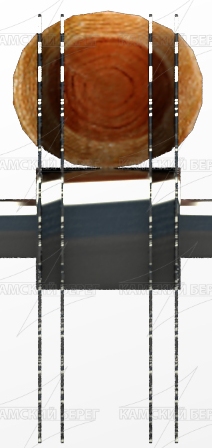

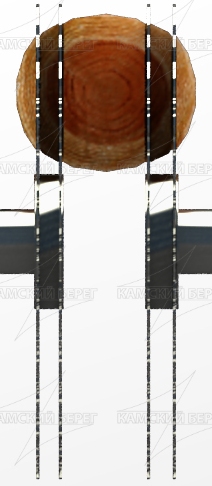

Схема пиления: одновальная.

Диаметр пил: 900мм.

Количество валов: 1.

Постав пил: жесткий.

Регулировка высоты получаемого лафета: разлучками, со снятием пил.





С подающим столом (6,5м), приемным приводным столом (14,5м) с автоматическим отделением горбыля, с вытяжными рябухами, двигателем 75 кВт, и 4-мя пилами – _______ руб.



b) «Вепрь 700М»:

Схема пиления: одновальная.

Диаметр пил: 900мм.

Количество валов: 2 (консольные, соосные, левый и правый).

Постав пил: регулируемый.

Регулировка высоты получаемого лафета: нажатием кнопки, без остановки станка.







С подающим столом (6,5м), приемным приводным столом (14,5м) с автоматическим отделением горбыля, с вытяжными рябухами, двигателем 75 кВт, 4-мя пилами и электромеханической регулировкой пил с электронным управлением –____________ руб.



c) «Витязь 2х500С»:

Схема пиления: двухвальная.

Диаметр пил: 500мм.

Количество валов: 2 (консольные, верхний и нижний).

Постав пил: жесткий.

Регулировка высоты получаемого лафета: разлучками, со снятием пил.



С подающим столом (6,5м), вытяжными рябухами, приемным приводным столом (14,5м) с автоматическим отделением горбыля, двигателями 2х45 кВт, и 8-ю пилами – ______ руб.

d) «Витязь 4х500МС»:

Схема пиления: двухвальная.

Диаметр пил: 500мм.

Количество валов: 4 (консольные, 2 верхних (левый и правый) + 2 нижних (левый и правый)).

Постав пил: регулируемый.

Регулировка высоты получаемого лафета: нажатием кнопки, без остановки станка.



С подающим столом (6,5м), вытяжными рябухами, приемным приводным столом (14,5м) с автоматическим отделением горбыля, с вытяжными рябухами, двигателями 4х22 кВт, и 8-ю пилами и электромеханической регулировкой пил с электронным управлением –______ руб.,

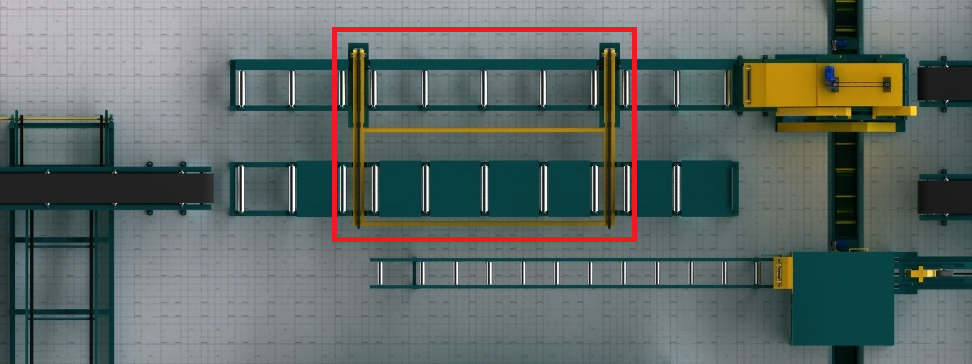

1. Стол переворота лафета и центрователь.



Переворот лафета, перемещение его на подающий стол многопила и центровка перед подачей в многопил.



•

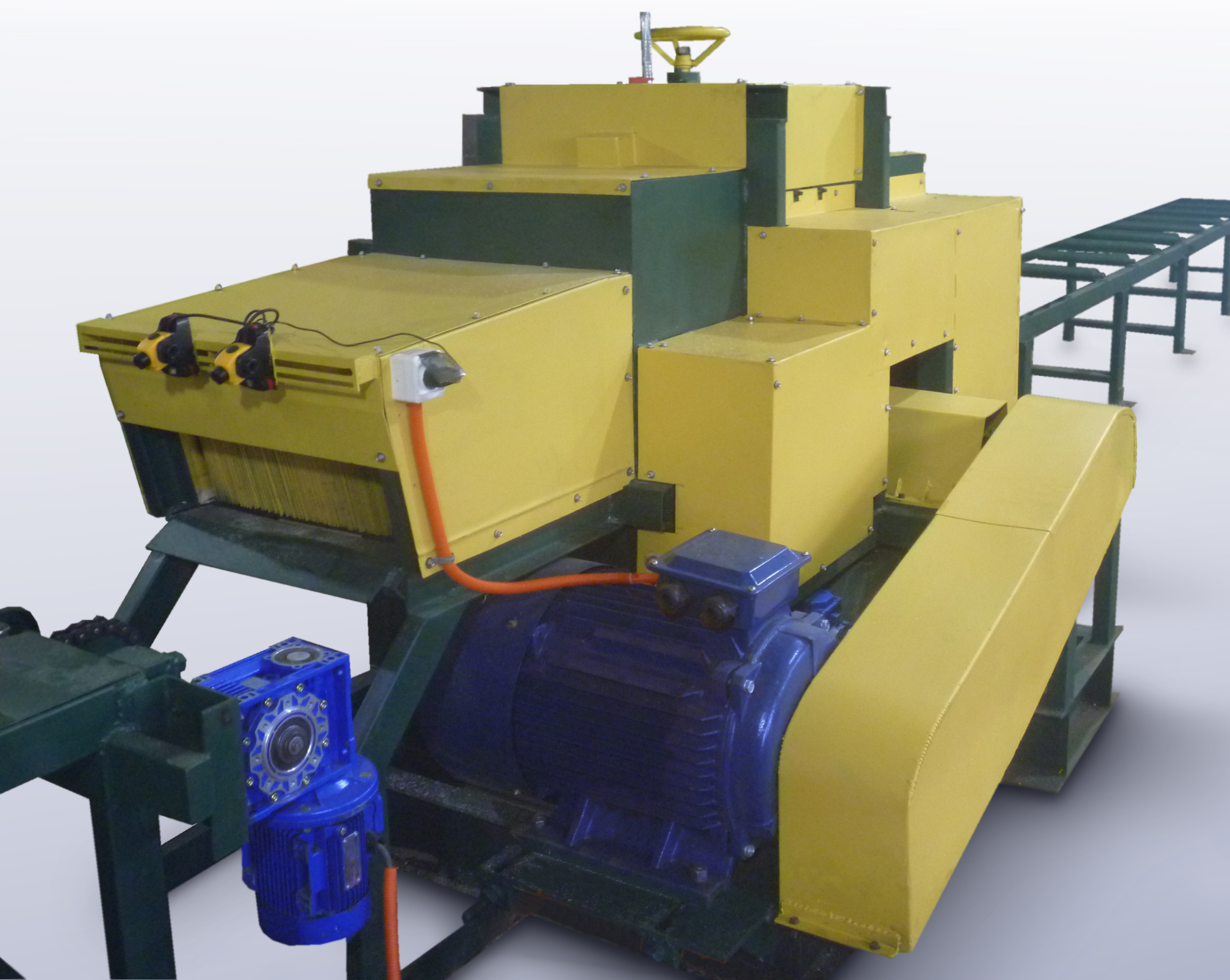

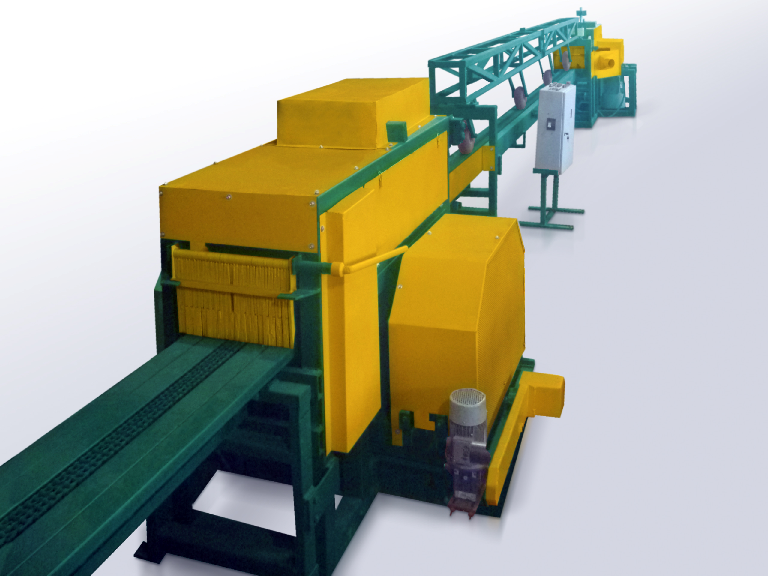

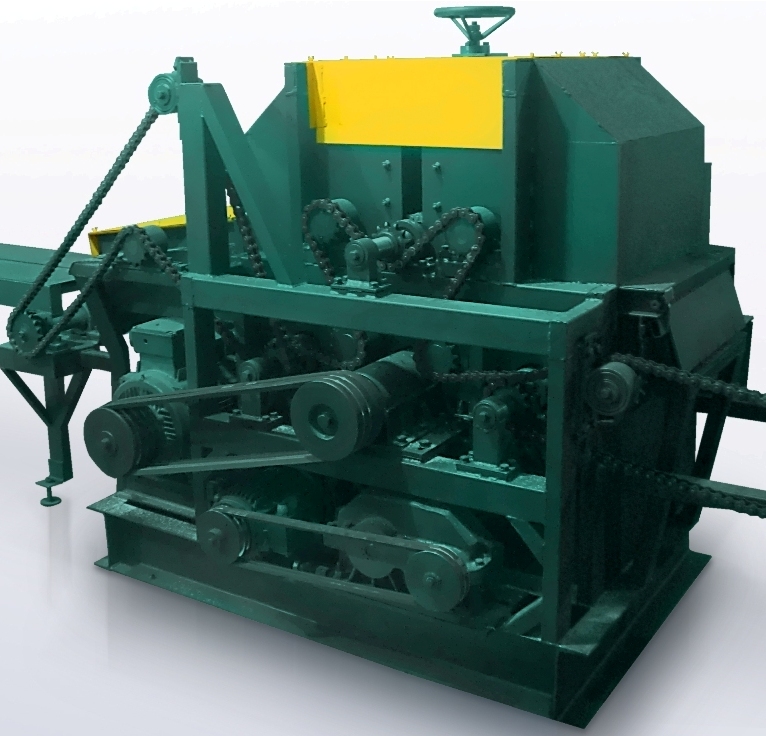

1. Многопильный станок.



Возможные варианты:

a. «Вектор 1/160»

b. «Вектор 2/160»



 а. «Вектор 1/160» одновальный

Максимальная высота пропила 160 мм Пилы: 550 мм

Лазерный указатель.

С подающим (6,5м) и приемным (14м) приводными столами, двигателем 75 кВт, комплектом импортных пил GASS (8 шт.) –______ руб.







b. «Вектор 2/160» двухвальный

Максимальная высота пропила 160 мм Пилы: 315 мм

Лазерный указатель.

С подающим (6,5м) и приемным (14м) приводными столами, двигателями 45х37 кВт, электромеханической регулировкой высоты положения рябух с электронным управлением, с комплектом импортных пил GASS (20 шт.) – _______ руб.

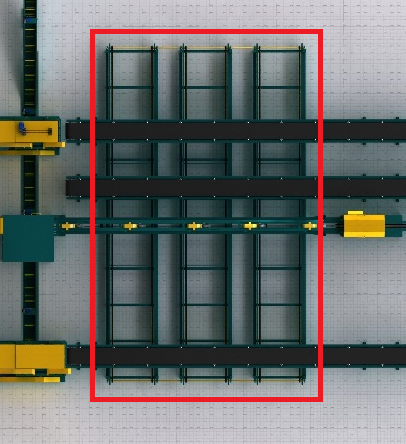

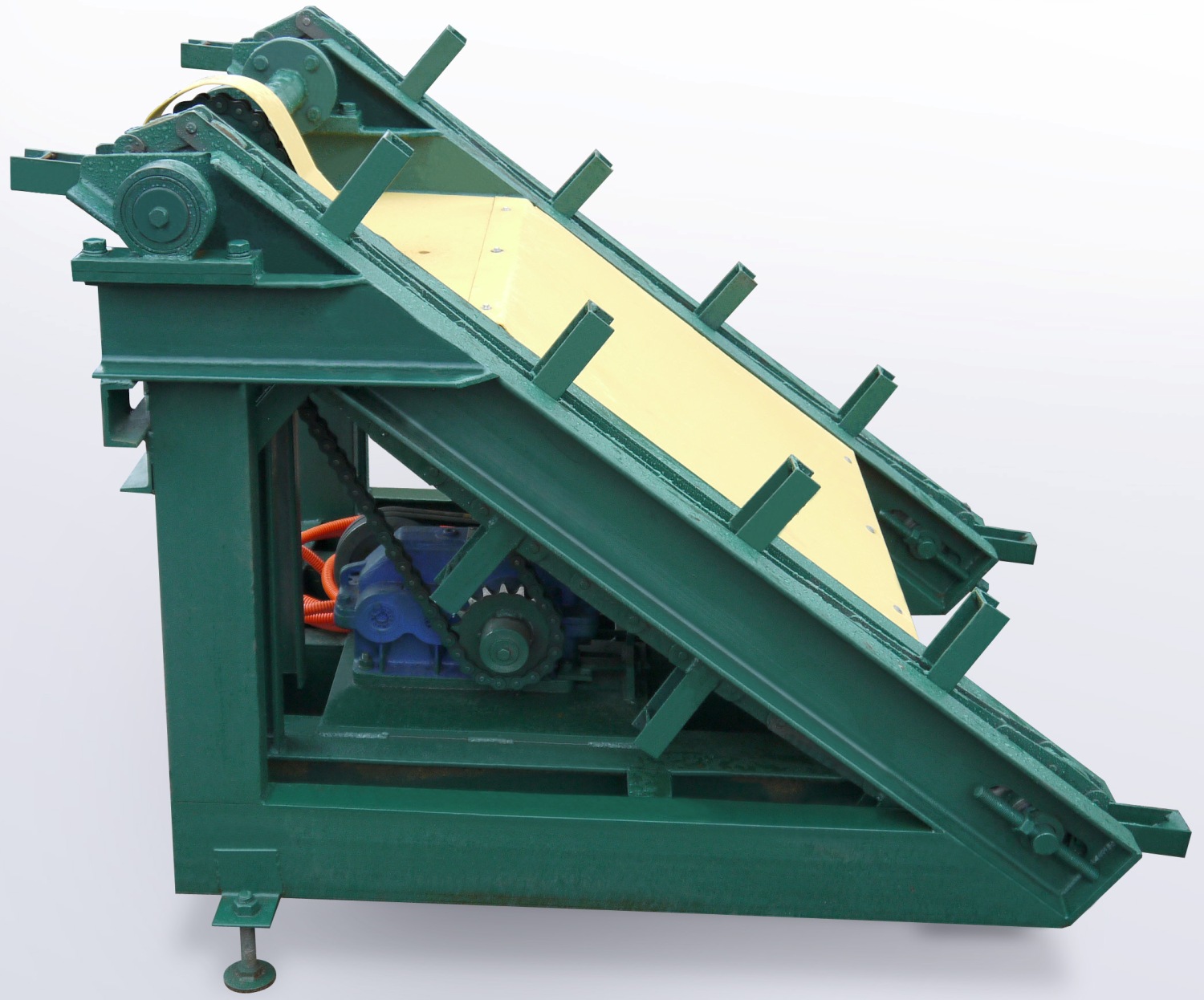

1. Поперечный транспортер наклонный для необрезных досок и горбыля.

Длина перемещаемых заготовок до 6м.

Длина транспортера 4,5м.

Стоимость_____ руб.

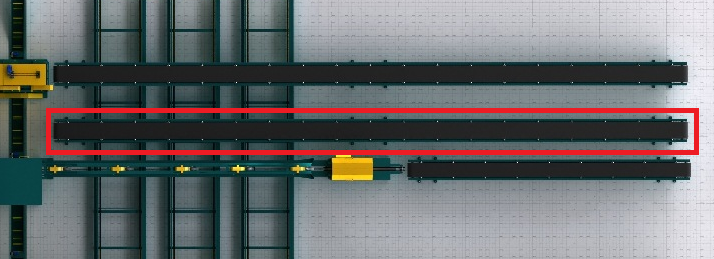

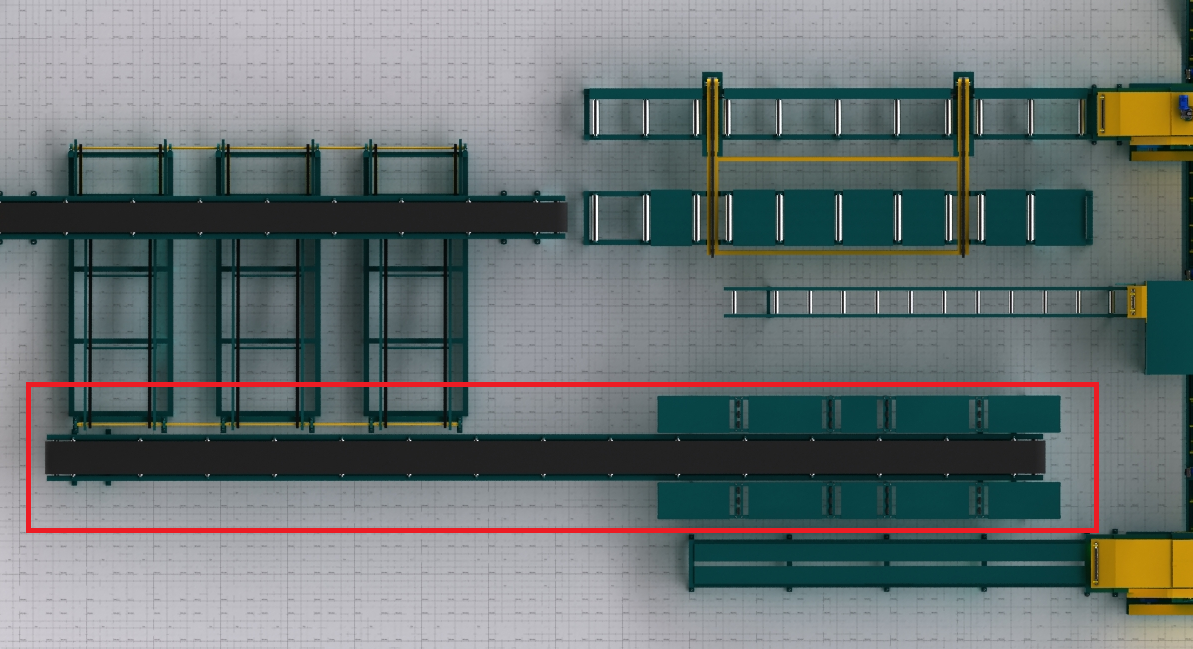

1. Ленточный транспортер 14м с двумя накопителями по 6м

Перемещает необрезную доску и горбыль к подающим столам кромкообрезного и горбыльного станка.



•







1. Кромкообрезной станок «СКД – Стрим»



Высота пропила до 50мм.

Ширина заготовки до 500мм.

Использование до 4 пил и более.

Лазерные указатели – 2 шт.

С двигателем 18,5 кВт, подающим приводным столом  6,5м, приемным приводным столом 15м, комплектом пил (4 шт.) – ______ руб.

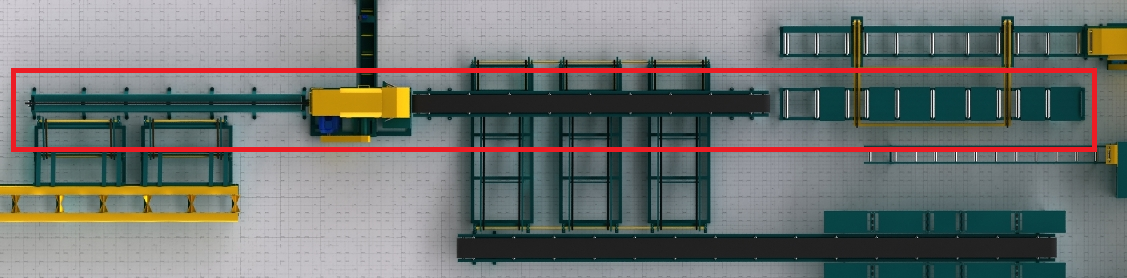

1.  Горбыльная линия.

С подающим и промежуточным столом для горбыля до 6м, с автоматическим отделением обрези, с приемным приводным столом 6м, с регулируемой скоростью подачи –_______ руб.

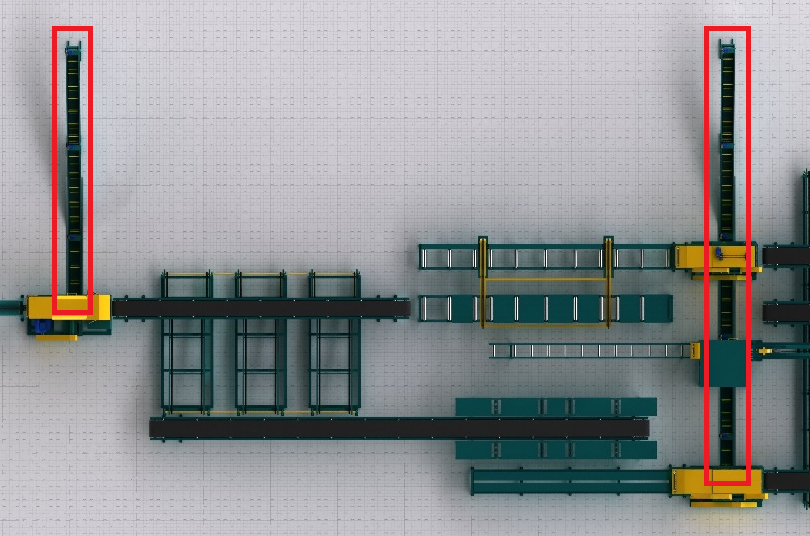

1. Поперечный транспортер для удаления обрези из цеха.

Длина транспортера 10.5 м, длина обрези до 6м



•













1. Транспортер для обрези











Ленточный транспортер для возврата обрези на поперечный транспортер, 15м

•

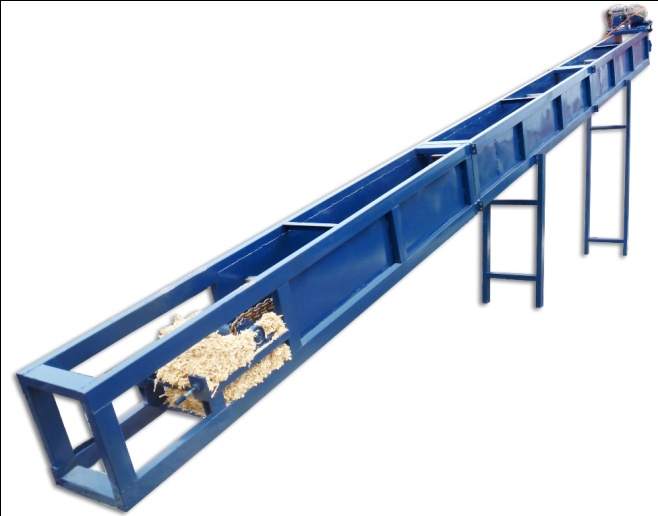

1. Транспортеры для удаления опила

Горизонтальные секции по 3,5м и 8м, наклонные длиной 4м, подъем на высоту до 2м. Общая стоимость______руб.
