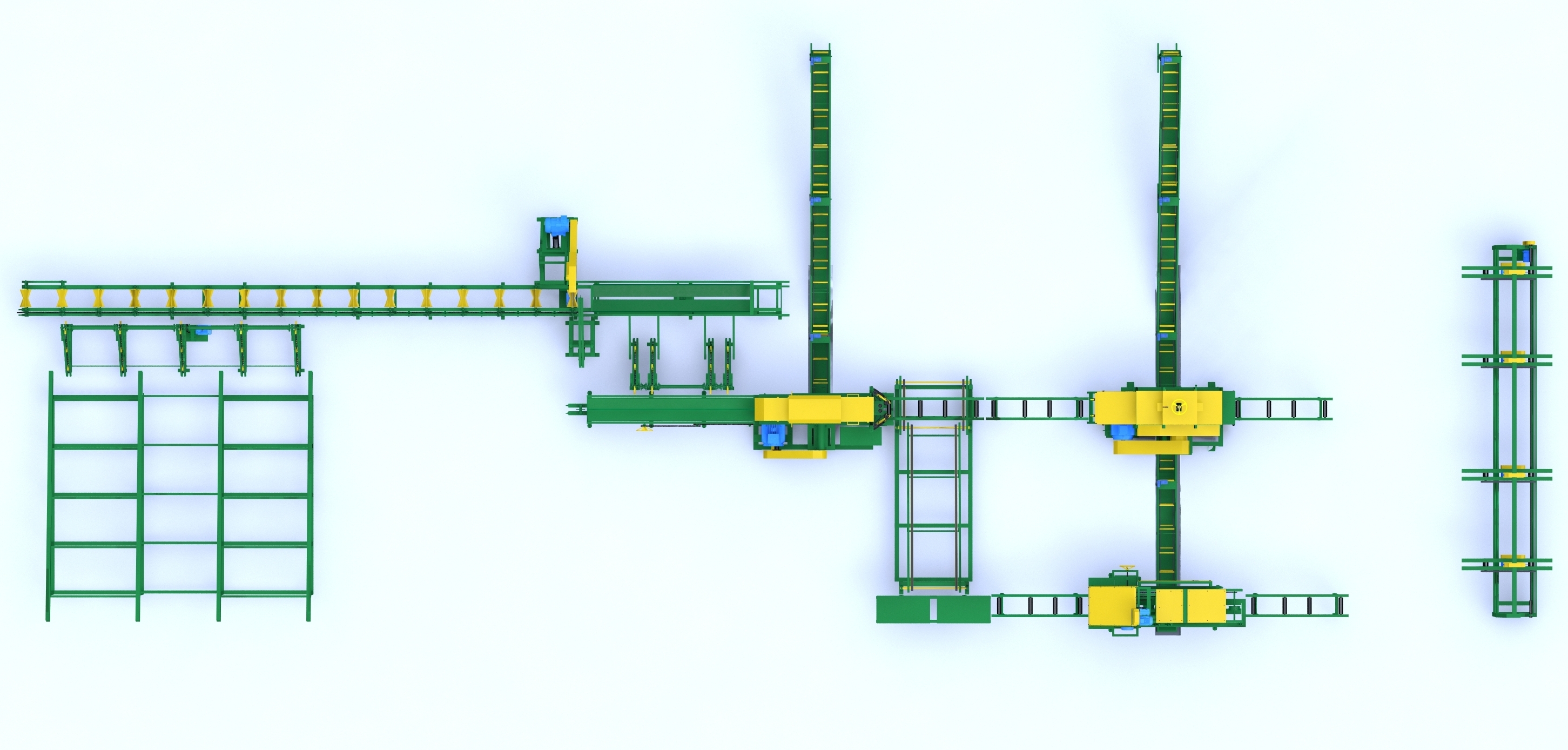

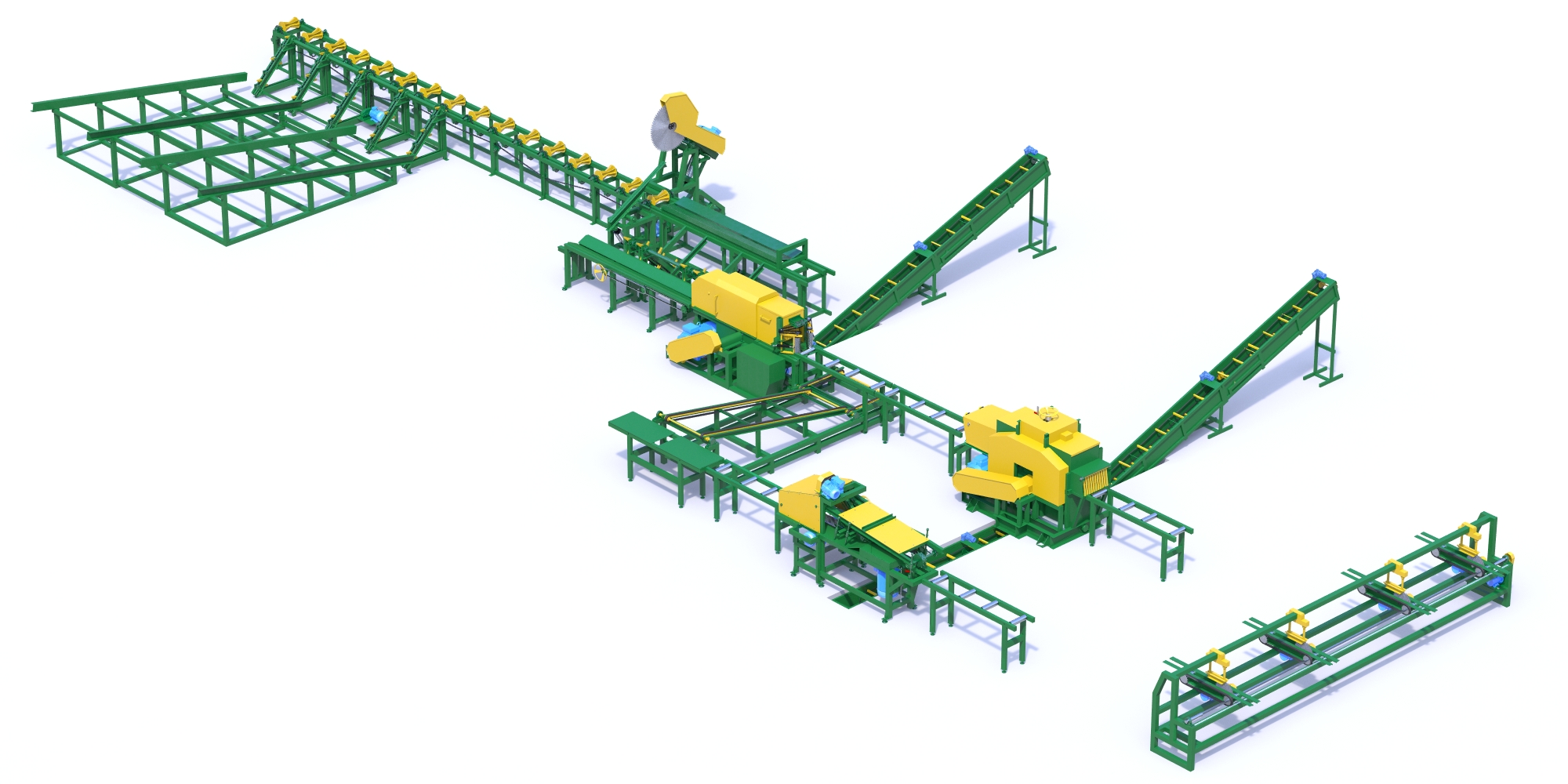

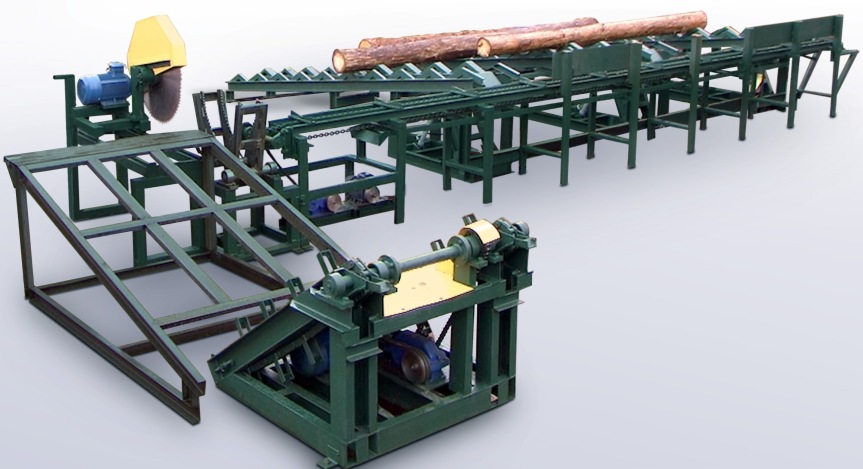

Комплекс для переработки пиловочника диаметром от 100 до 250 мм в комле.

Общая скорость пиления 12 – 18 м/мин.

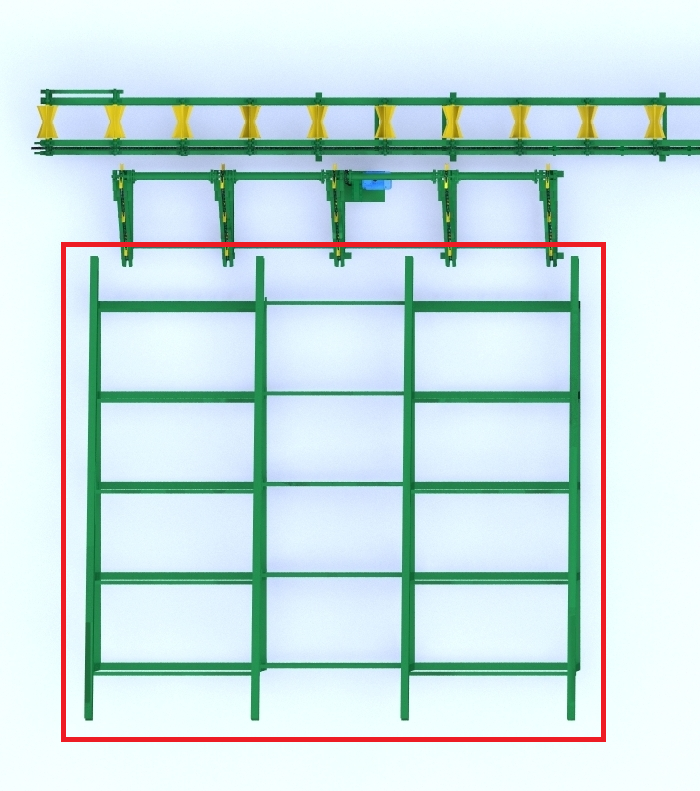

1)​ Эстакада – накопитель.

Возможные варианты:

а. Наклонная эстакада, неприводная.

b. Горизонтальная приводная эстакада.

a.​ Наклонная эстакада, неприводная. Для бревен длиной до 6,5м. Ширина 5м.

L=4м, вместимость 17 куб. м.-_______ руб.

L=5м, вместимость 21,5 куб. м.- ______ руб.

L=6м, вместимость 25 куб. м. –_______ руб.

L=7м, вместимость 30 куб. м. –______ руб.

L=8м, вместимость 35 куб. м. – ______руб.

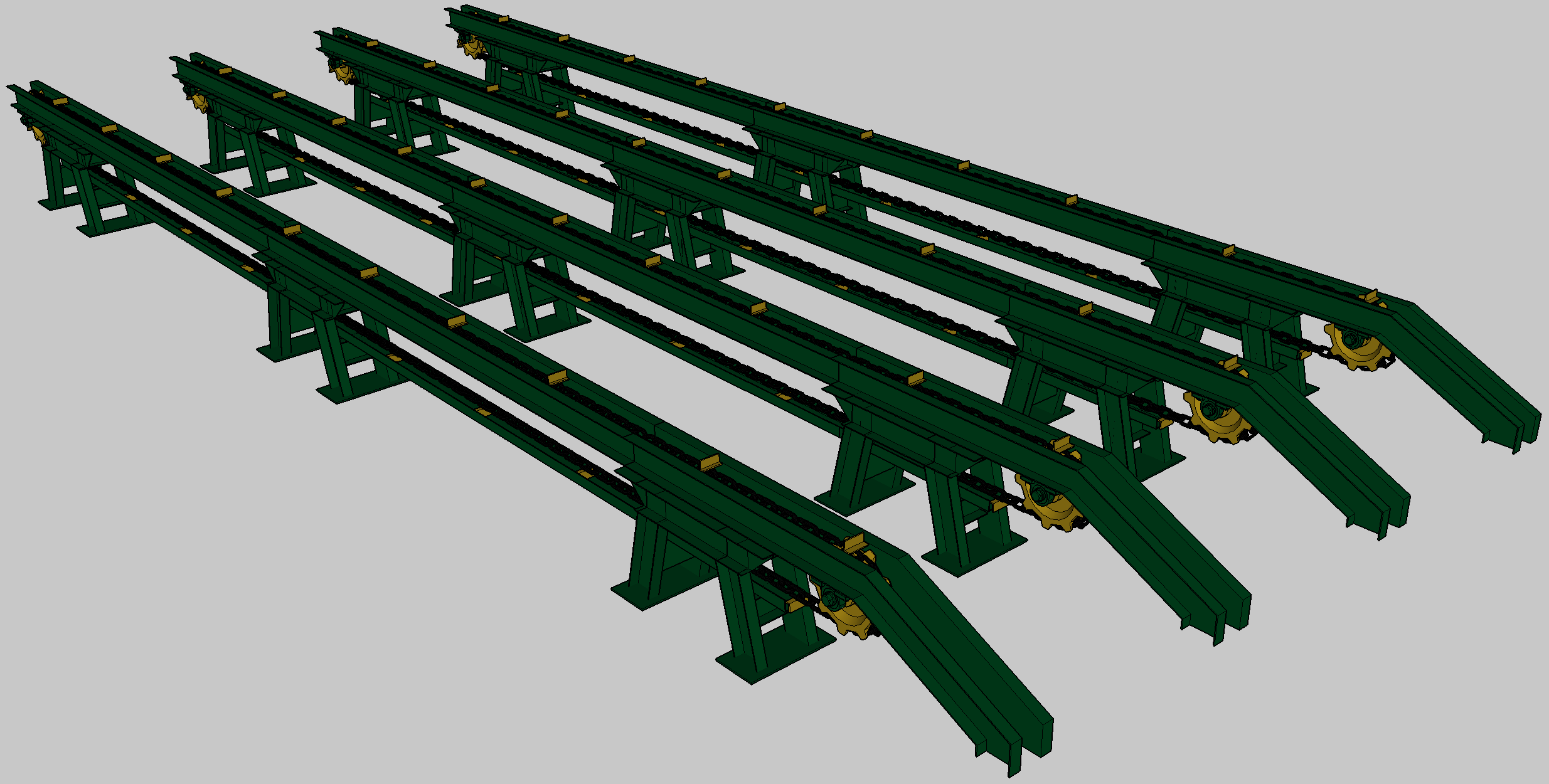

b. Горизонтальная приводная эстакада.

Для бревен длиной до 6,5м, ширина 5м.

L=4м, вместимость 20 куб. м. – _______ руб.

L=5м, вместимость 24 куб. м. – _______ руб.

L=6м, вместимость 28 куб. м. – _______ руб.

L=7м, вместимость 33 куб. м. – _______ руб.

L=8м, вместимость 37 куб. м. – _______ руб.

L=9м, вместимость 41 куб. м. – _______ руб.

L=10м, вместимость 45 куб. м. –________ руб.

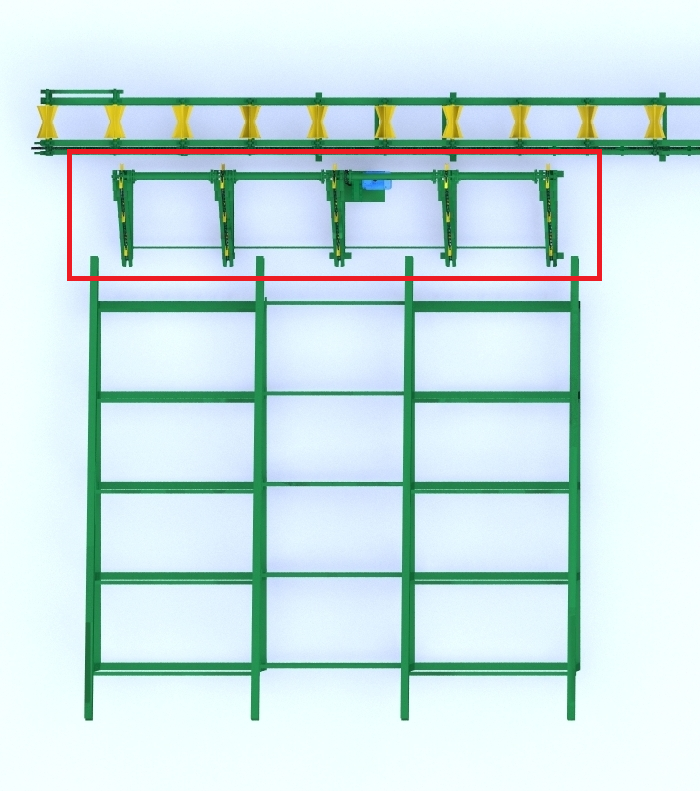

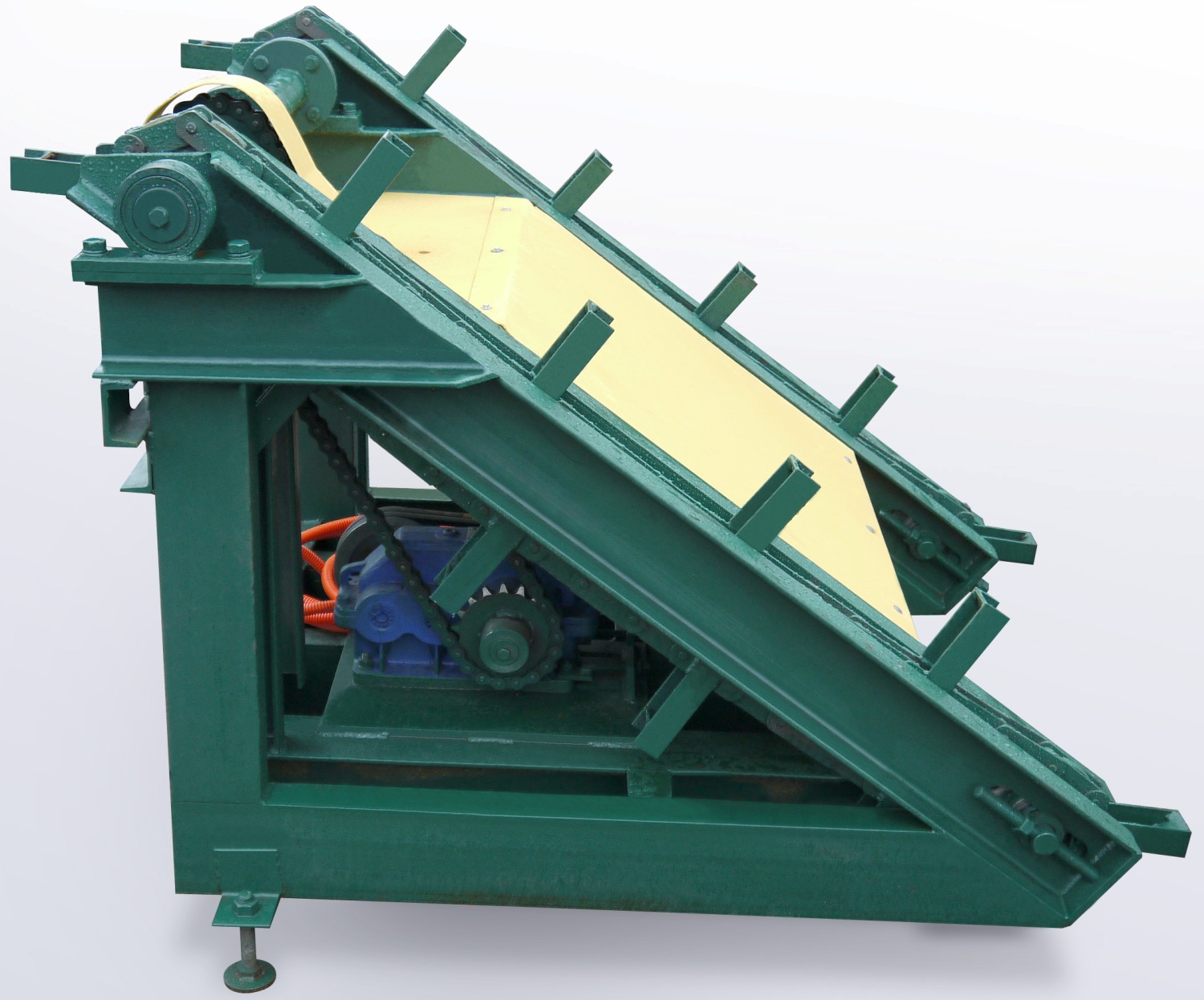

2)​ Разобщитель бревен (устройство поштучной выдачи).

Возможные варианты:

а. УПВ секторное

b. Разобщитель электромеханический, цепной

c. Разобщитель гидравлический, ступенчатый

а. УПВ Секторное.

Преимущества:

Высокая надежность.

Низкая стоимость.

Недостатки:

Бревна на эстакаде (при использовании этого разобщителя) должны располагаться в 1-2 слоя.

Сочетаемость с эстакадами:

Наклонная, неприводная – удовлетворительная (3/5).

Горизонтальная, приводная – отличная (5/5).

Для бревен d=100-250мм, длиной от 3,0 до 6,5м – _______ руб.

b. Разобщитель электромеханический, цепной.

Преимущества:

Цена ниже в сравнении со ступенчатым разобщителем, пачка разобщаемых бревен больше в сравнении с секторным разобщителем.

Недостатки:

При работе с тяжелыми (более 400мм) бревнами надежность будет несколько ниже в сравнении с гидравлическим разобщителем, соответственно, эксплуатационные расходы выше.

Лучше подходит для работы с тонкомером (до 320мм).

Сочетаемость с эстакадами:

Наклонная, неприводная – хорошая (4/5).

Горизонтальная, приводная – отличная (5/5).

Для бревен d=100-250мм, длиной от 3,0 до 6,5м –_______ руб.

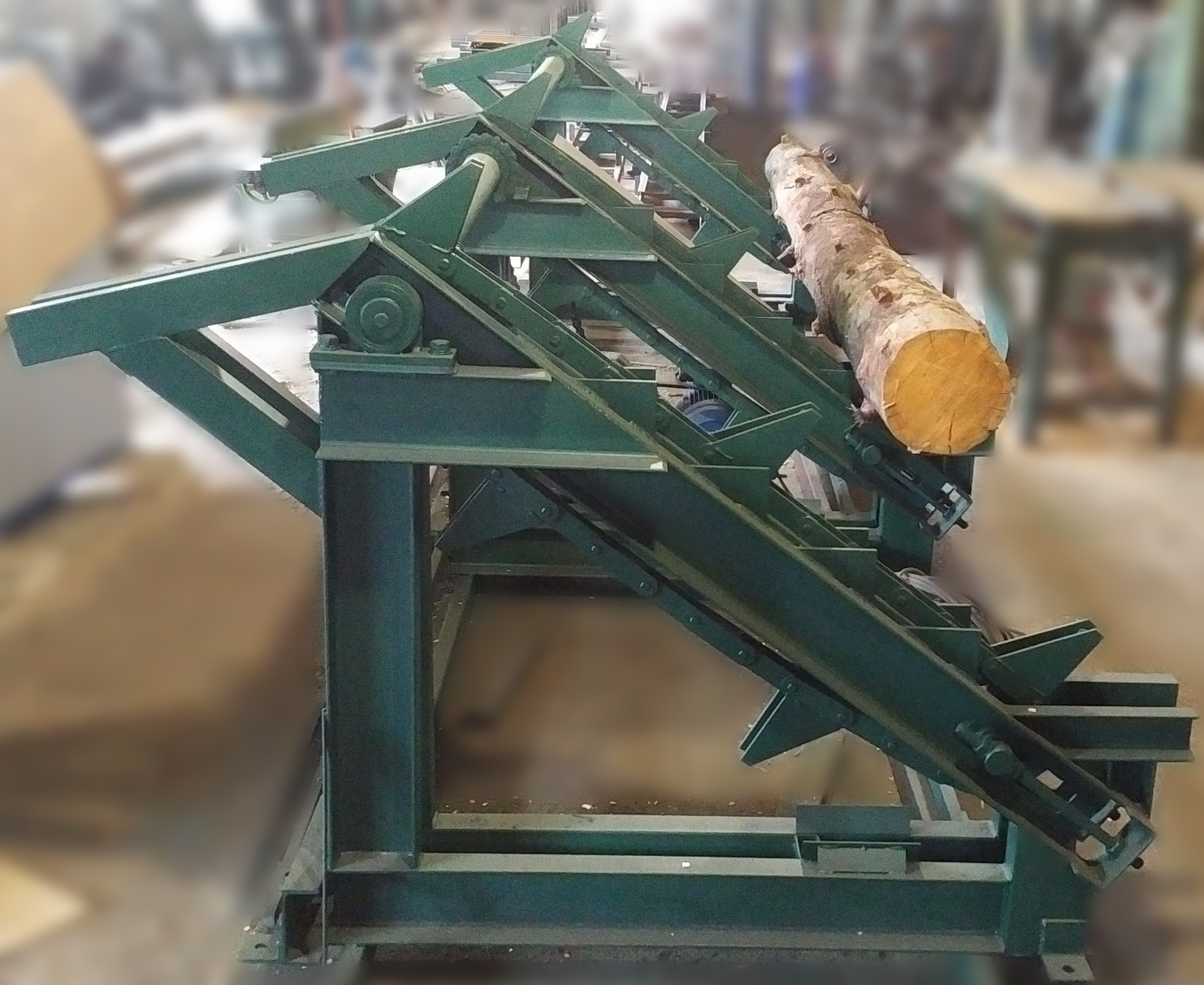

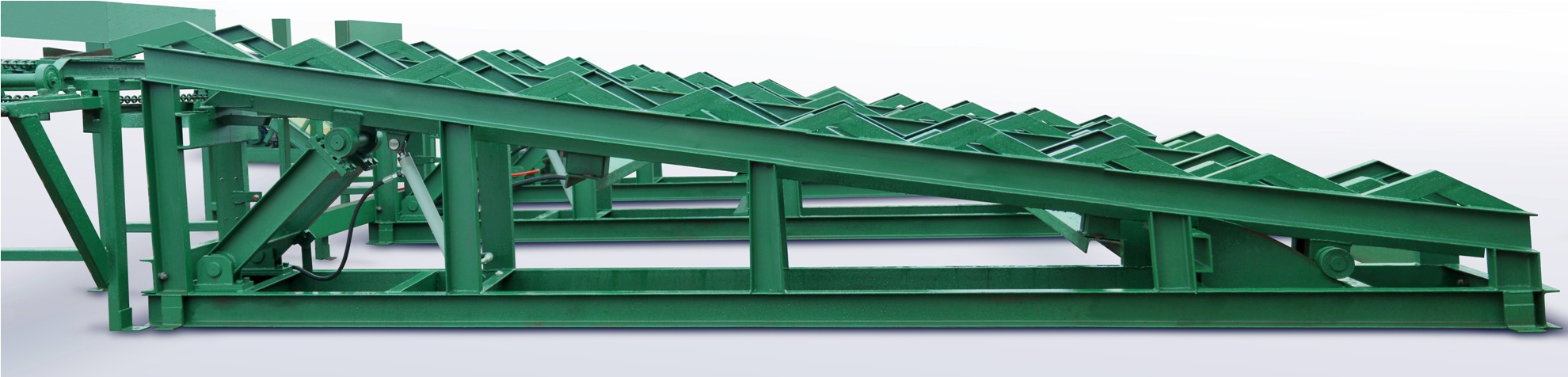

c. Разобщитель гидравлический, ступенчатый.

Преимущества:

Наивысшая надежность.

Возможность работы с пачкой бревен большого объема

Недостатки:

Высокая стоимость

Сочетаемость с эстакадами:

Наклонная, неприводная – отличная (5/5).

Горизонтальная, приводная – отличная (5/5).

Для бревен d=100-250мм, длиной от 3,0 до 6,5м – ________ руб.

Подогрев масла и утепление маслопроводов – _______ руб.

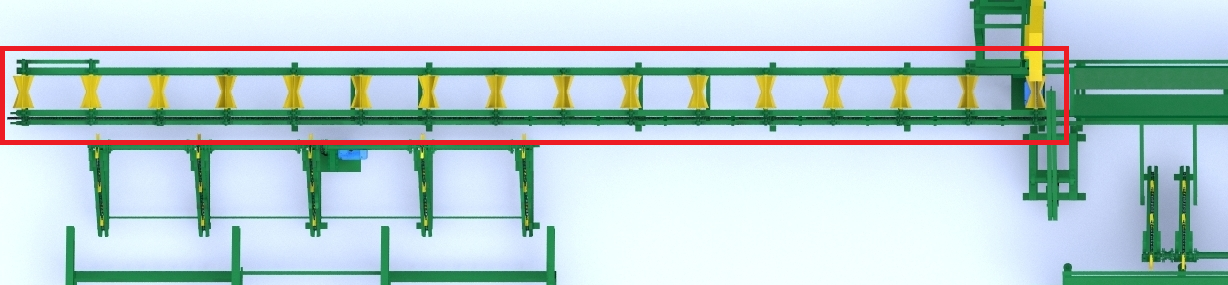

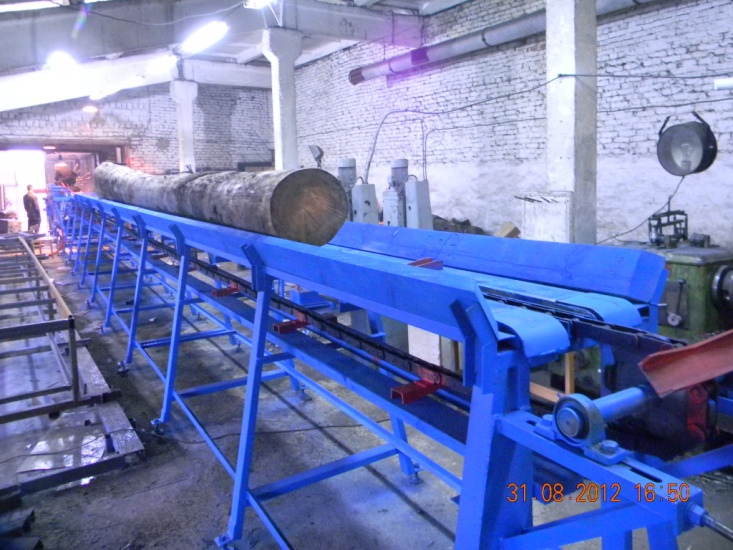

3)​ Транспортер для бревен.

Возможные варианты:

a) Бревнотаска цепная

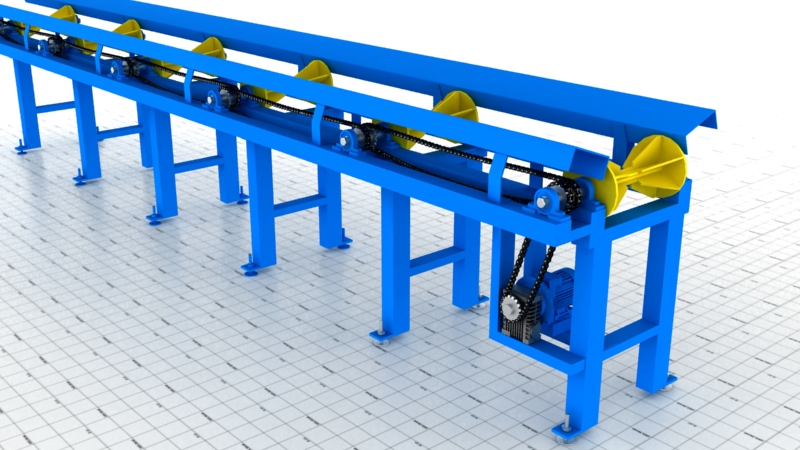

b) Транспортер роликовый

Диаметр перемещаемых бревен до 320мм.



a. Бревнотаска цепная. Стоимость рассчитывается по формуле _____ руб. + ________ руб. за каждый метр длины. . Опция плавной регулировки скорости: ________ руб.

b. Транспортер роликовый. _______ руб. + _________ руб. за каждый метр длины.  Опция плавной регулировки скорости:_______ руб.

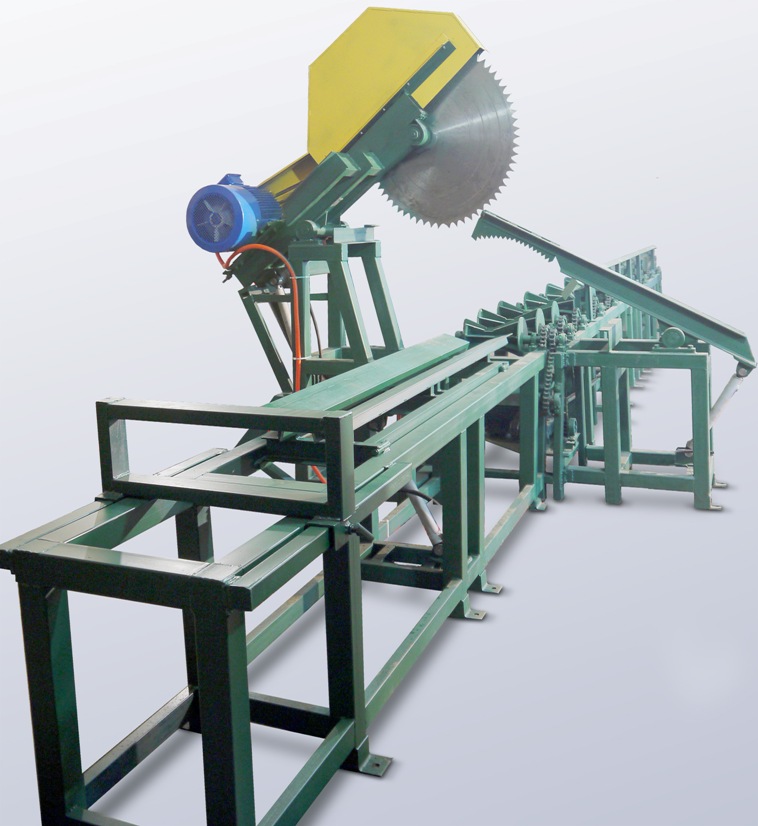

4)​ Узел раскряжевки бревен.



a. Ручной узел раскряжевки (подача пилы ручная, фиксатор гидравлический, транспортер останавливается оператором – ________ руб.

b. Полуавтоматический узел раскряжевки (бревно останавливается автоматически, фиксатор бревна и рабочий ход пилы включаются нажатием кнопки) с 1 упором – ________ руб., с 2-мя упорами – _________ руб.

c. Автоматический узел раскряжевки (остановка и фиксация бревна, рабочий ход пилы, сброс бревна (при наличии сбрасывателя) происходят в автоматическом режиме), с 1 упором – _________ руб., с 2-мя упорами – __________ руб.

Гидравлический сбрасыватель, активация нажатием кнопки – ________ руб.

Гидравлический сбрасыватель для автоматического узла раскряжевки –___________ руб.

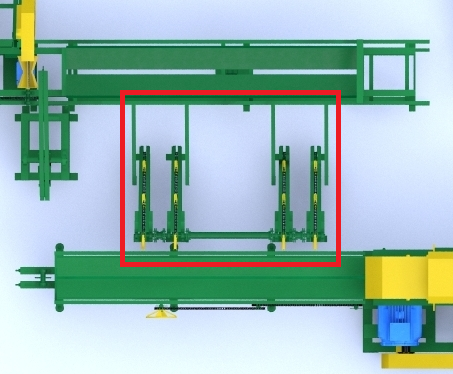

5)​ Устройство поштучной выдачи (УПВ), цепное.

Загружает бревна на подающий стол брусующего станка.

Длина перемещаемых бревен до 1,5м.

Имеет накопитель на несколько бревен.

Стоимость _________ руб.

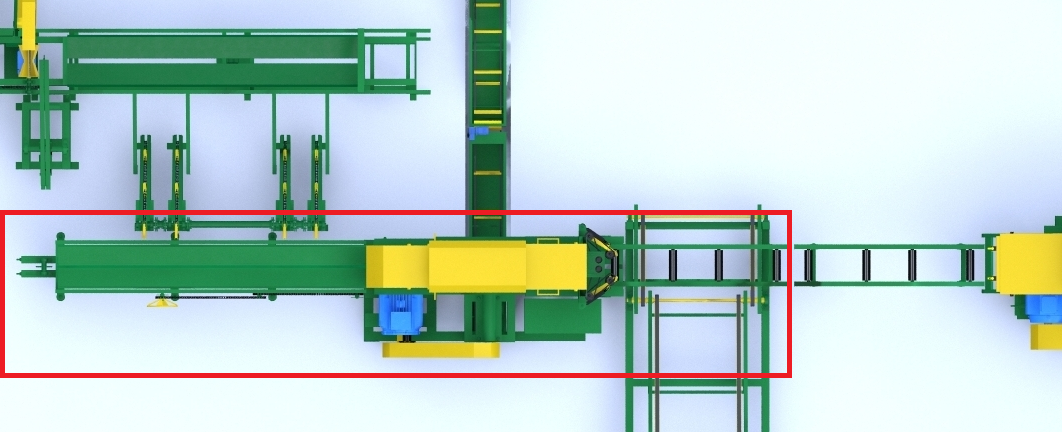

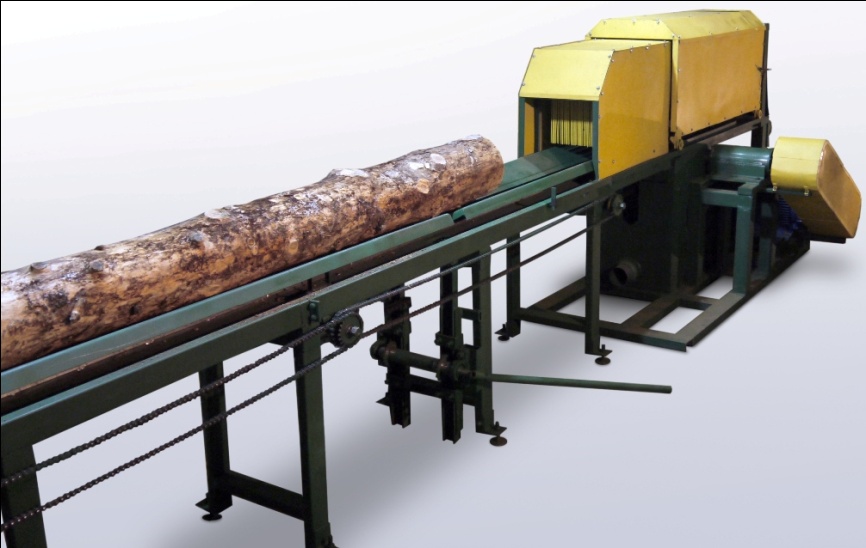

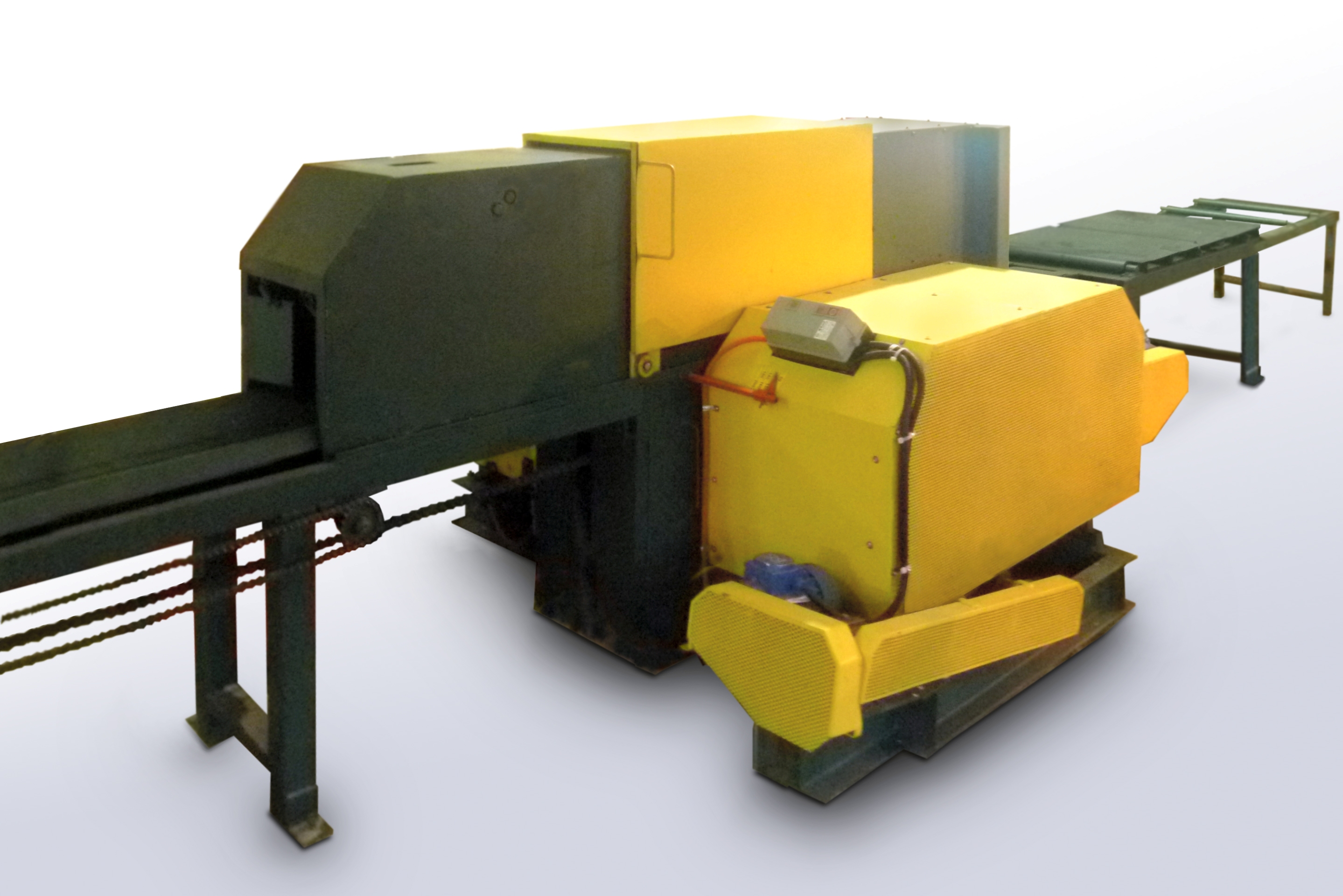

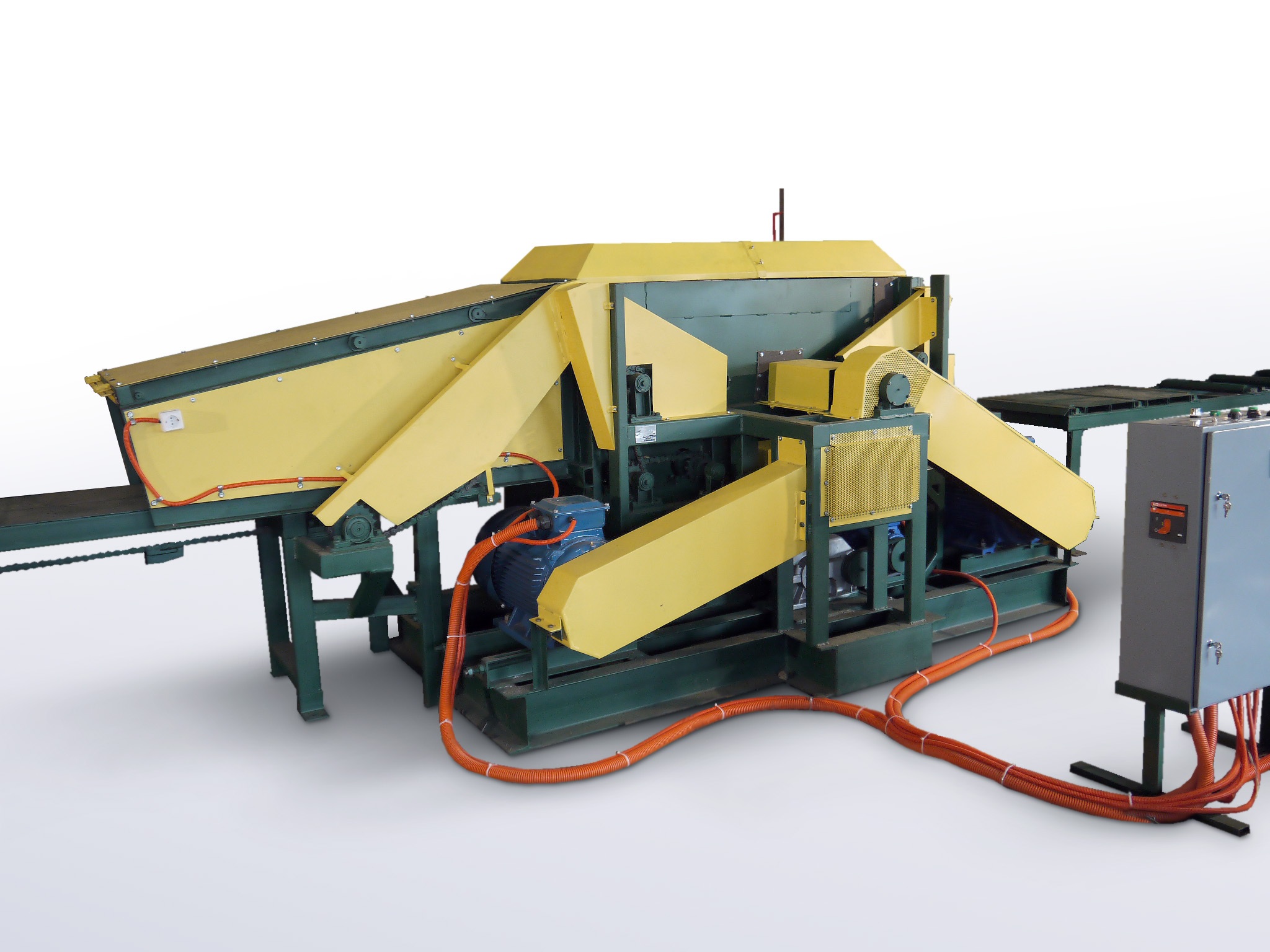

6)​ Брусующий станок.

Возможные варианты:

a. «Вепрь 700»

b. «Вепрь 700М»

c. «Витязь 2х400»

d. «Витязь 4х400М»

Подача у всех станков – цепной торцевой толкатель.

a) «Вепрь 700»:

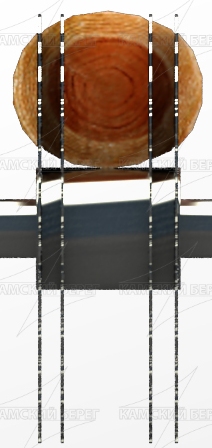

Схема пиления: одновальная.

Диаметр пил: 700мм.

Количество валов: 1.

Постав пил: жесткий.

Регулировка высоты получаемого лафета: разлучками, со снятием пил.





С подающим приводным и приемным неприводным столами по 2м, вытяжными рябухами, двигателем 55 кВт, и 4-мя пилами – _________ руб., с двигателем 37 кВт, и 2-мя пилами – __________ руб.

b) «Вепрь 700М»:

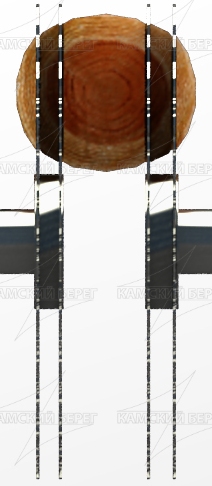

Схема пиления: одновальная.

Диаметр пил: 700мм.

Количество валов: 2 (консольные, соосные, левый и правый).

Постав пил: регулируемый.

Регулировка высоты получаемого лафета: нажатием кнопки, без остановки станка.

С подающим приводным и приемным неприводным столами по 2м, вытяжными рябухами, двигателями 2х30 кВт, и 4-мя пилами –_______ руб., двигателями 2х18,5 кВт, и 2-мя пилами –________ руб.

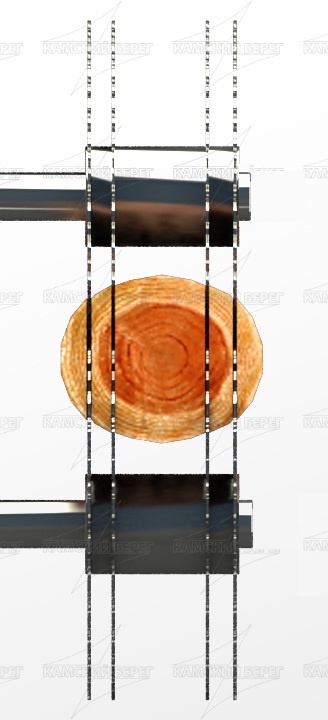

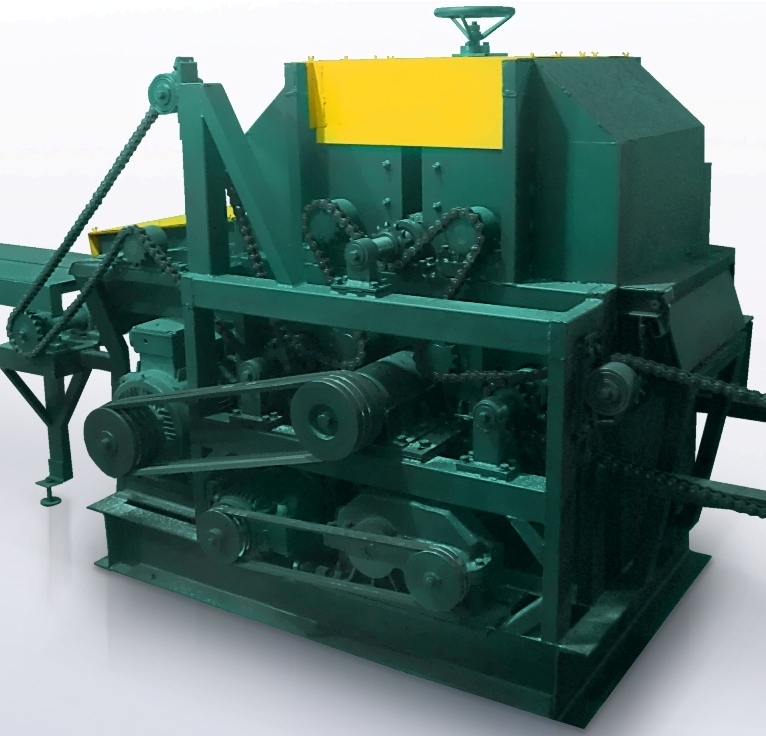

c) «Витязь 2х400»:

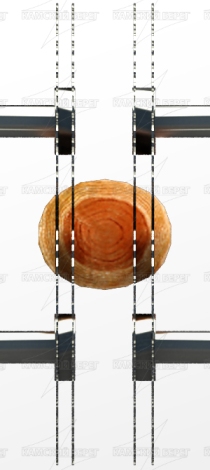

Схема пиления: двухвальная.

Диаметр пил: 400мм.

Количество валов: 2 (консольные, верхний и нижний).

Постав пил: жесткий.

Регулировка высоты получаемого лафета: разлучками, со снятием пил.

С подающим и приемным приводными столами по 2м, вытяжными рябухами, двигателями 2х37 кВт, и 8-ю пилами –________ руб., с двигателями 2х30,0 кВт, и 4-мя пилами –_________ руб.

d) «Витязь 4х400М»:

Схема пиления: двухвальная.

Диаметр пил: 400мм.

Количество валов: 4 (консольные, 2 верхних (левый и правый) + 2 нижних (левый и правый)).

Постав пил: регулируемый.

Регулировка высоты получаемого лафета: нажатием кнопки, без остановки станка.

С подающим и приемным приводными столами по 2м, вытяжными рябухами, двигателями 4х18,5 кВт, и 8-ю пилами –________ руб., с двигателями 4х15,0 кВт, и 4-мя пилами – ________руб.

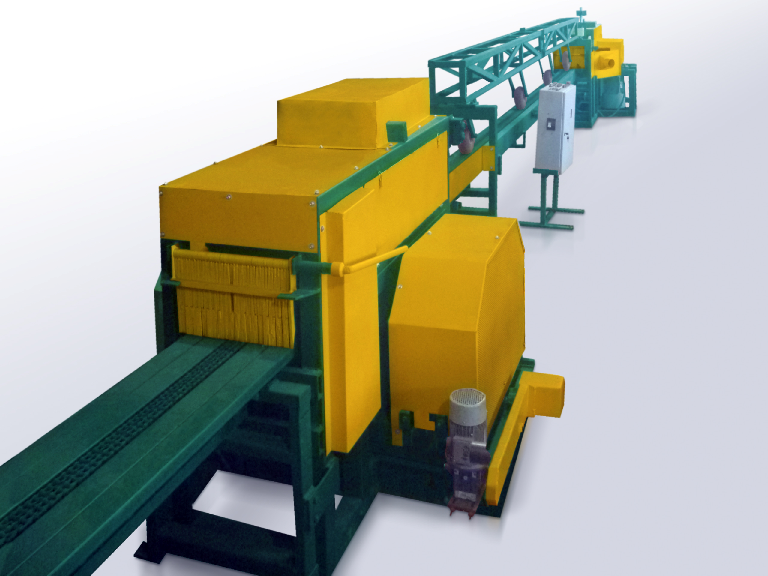

7)​ Многопильный станок, двухвальный.

«Вектор 2/120».

Максимальная высота пропила 125мм

Пилы: 250мм

Лазерный указатель.

С подающим и приемным неприводными столами по 2м, двигателями 2х22 кВт, комплектом импортных пил GASS (16 шт.) –________ руб.

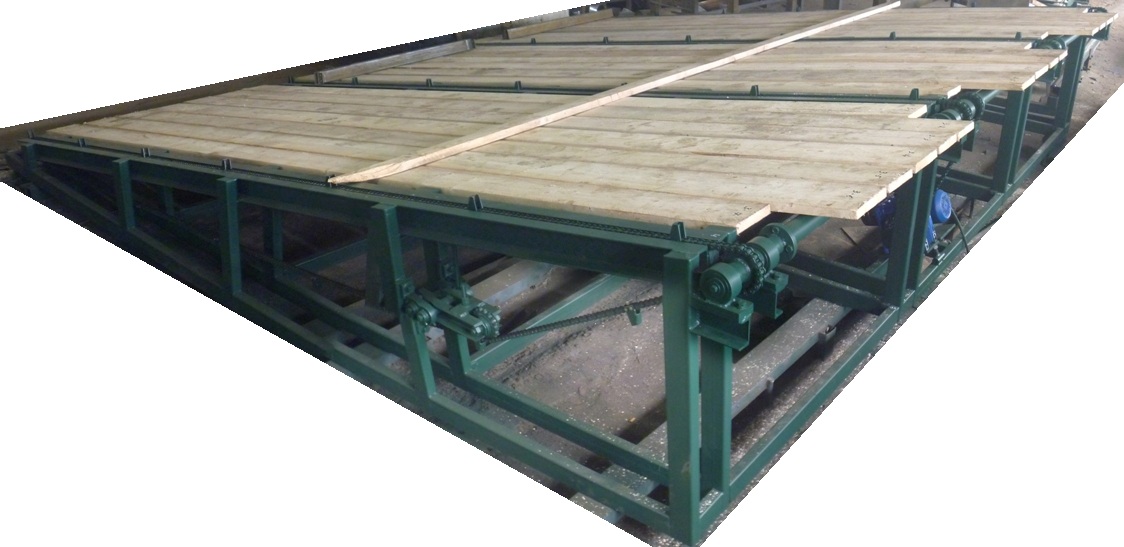

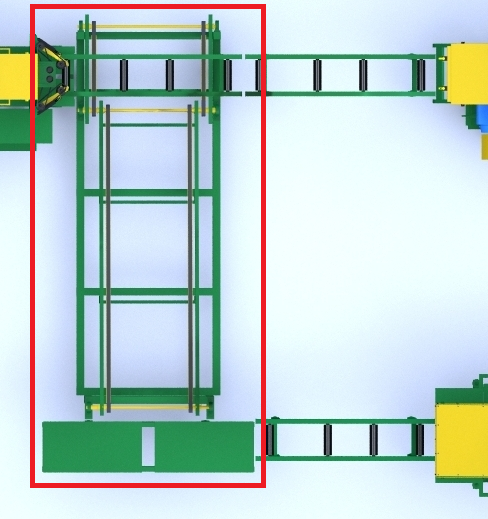

8)​ Поперечный транспортер наклонный для необрезных досок и горбыля.

Длина перемещаемых заготовок до 2м.

Длина транспортера 4,5м.

Стоимость ________ руб. + накопитель для горбыля ________ руб.

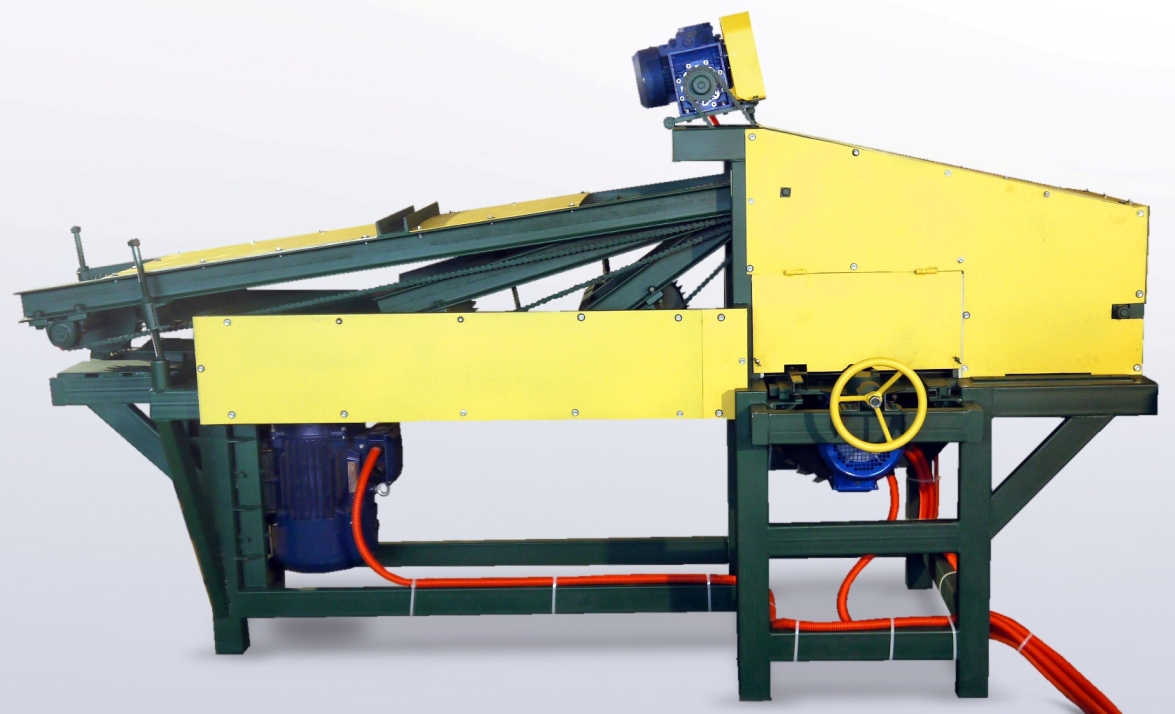

9)​ Кромкообрезной ИЛИ горбылеперерабатывающий станок.

Возможные варианты:

a. Кромкообрезной станок «СКД»-Стрим

b. Кромкообрезной станок «СКД»-ТМ

c. Горбыльный станок «Умелец 500»

d. Линия по переработке горбыля

a. «СКД – Стрим».

Высота пропила до 50мм.

Ширина заготовки до 500мм.

Использование до 4 пил и более.

Лазерные указатели – 2 шт.

С двигателем 18,5 кВт, подающим и приемным неприводными столами по 2м, комплектом пил (Gass 4 шт.) – ________________ руб.

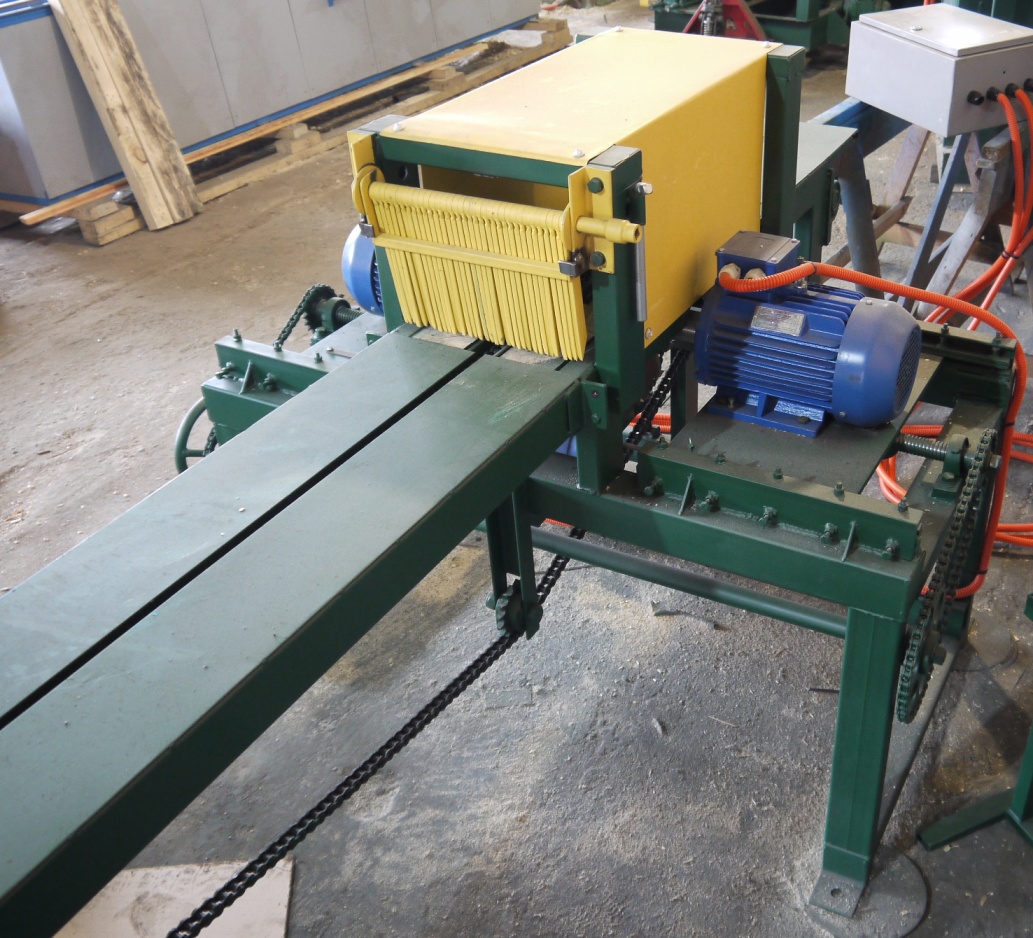

b. «СКД-ТМ».

Два регулируемых пильных вала, регулировка расстояния меду пилами – ручная.

Кол-во пил: 2

Расстояние между центральными пилами: 75-210мм

Диаметр пил: 250 – 350мм (в «базе» - 315мм)

Мощность привода пил в базовой комплектации – 2х7,5 кВт.

Подающий стол с цепным толкателем, регулируемая скорость подачи.

Пульт с амперметром

Лазерные указатели – 2 шт.

________ руб.

c. «Умелец 500».

Переработка горбыля с трех сторон за один проход.

С 2-мя вертикальными и 1 горизонтальной пилой, с подающим и премным неприводными столами по 2м – _________ руб.

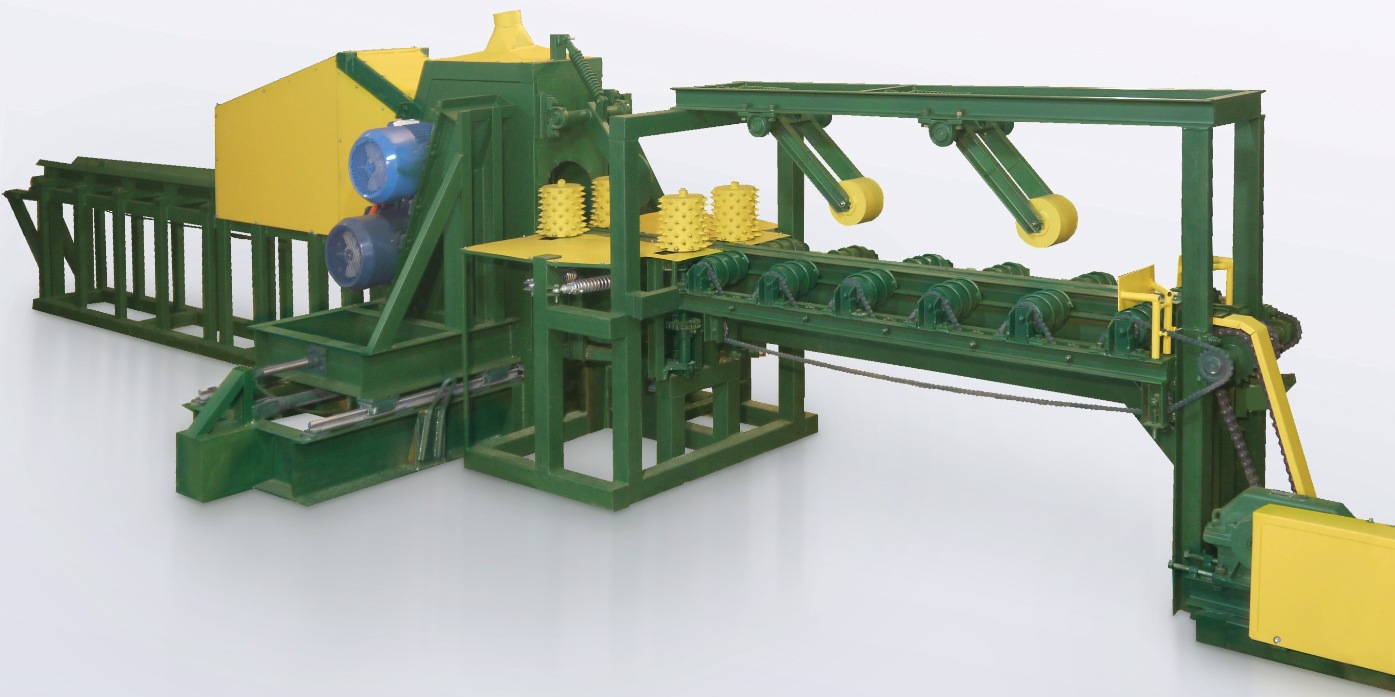

d. Линия по переработке горбыля.

С приводными подающим и промежуточным столами и неприводным приемным столом для горбыля до 2м, с регулируемой скоростью подачи –_______ руб.

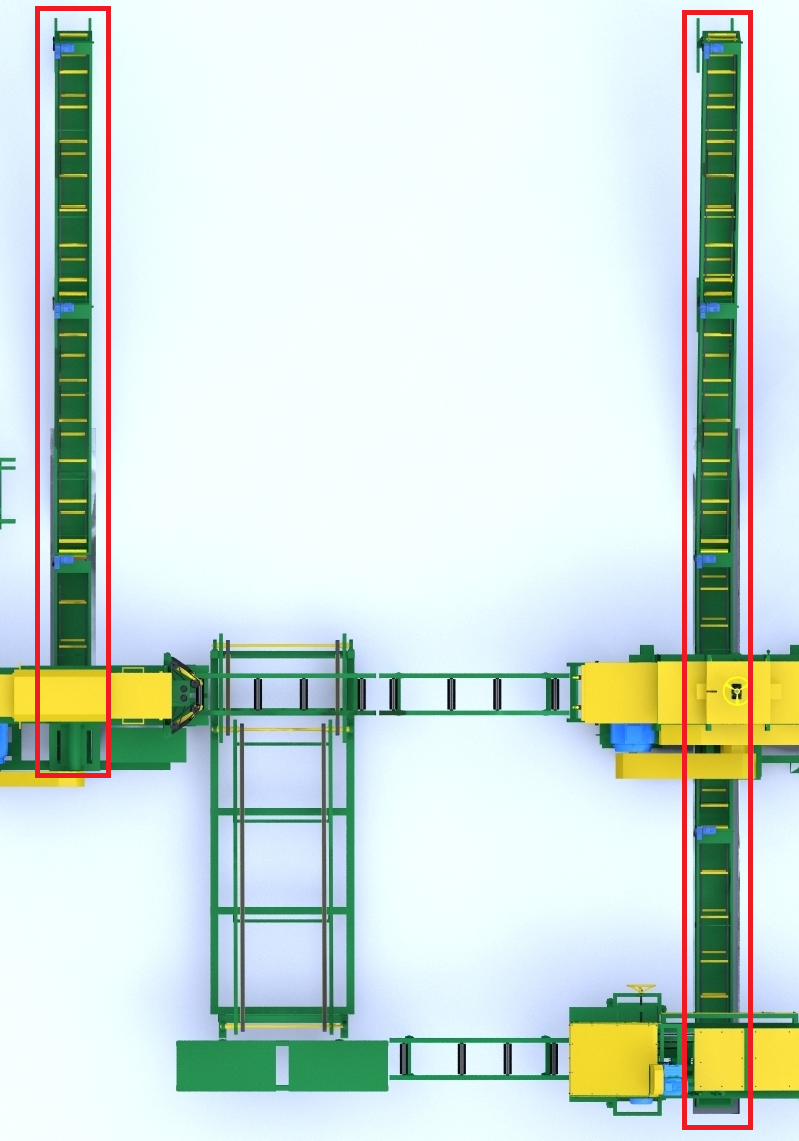

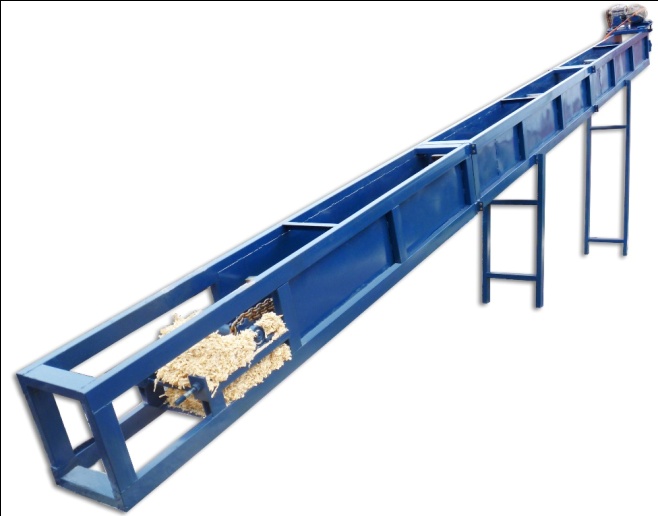

10)​ Транспортеры для удаления опила.

Горизонтальные секции по 3,5 и 8,0м, наклонные длиной 4м, подъем на высоту до 2м.

________ руб.

Длина может быть изменена.

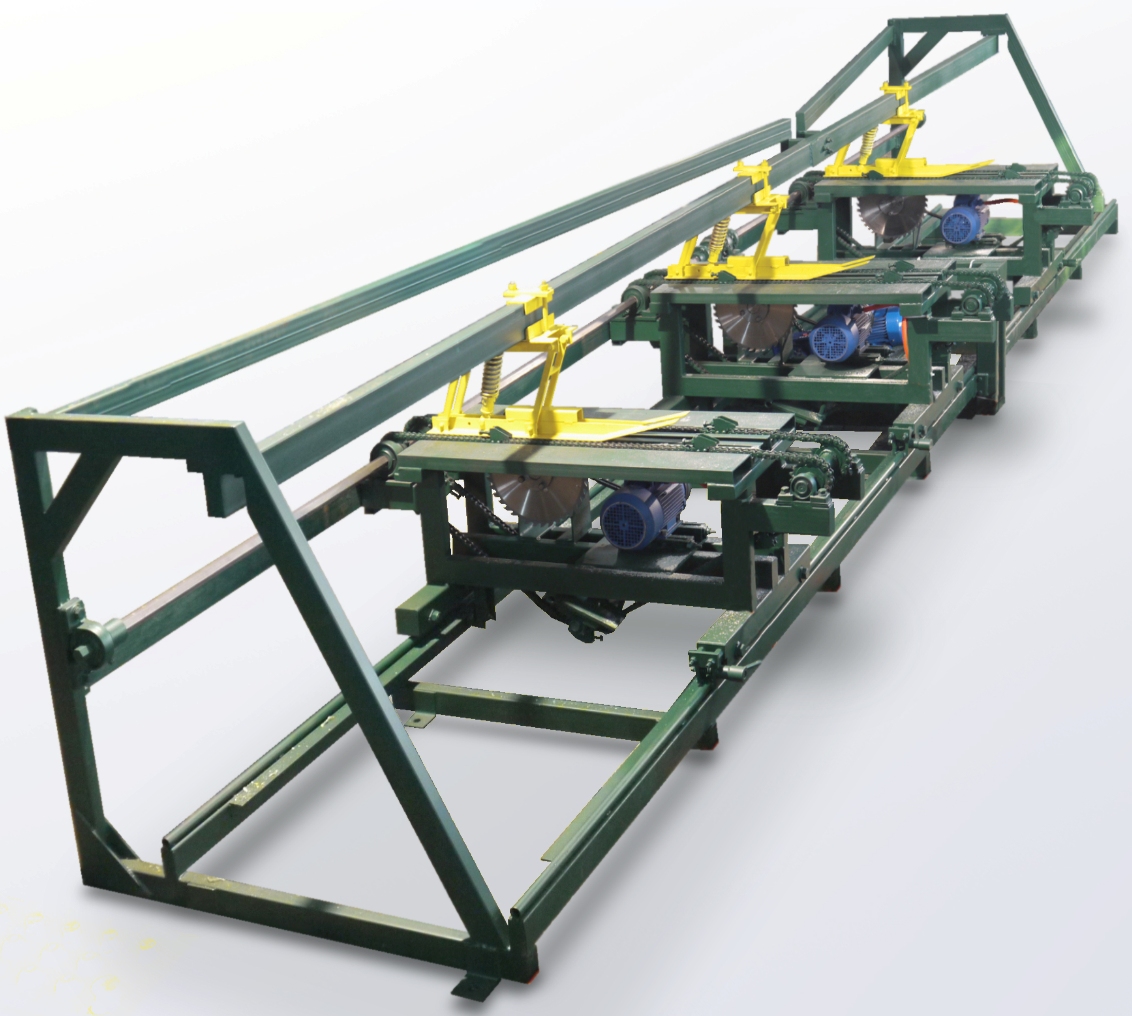

11) Станок торцовочный для досок, проходного типа, «ТДДП».

Заготовка до 4м, толщина доски до 40мм, 3 пильных блока, с магазином для досок – ________ руб.

Возможно увеличение размеров распиливаемых досок и кол-ва пильных блоков.
