Комплекс для переработки пиловочника диаметром от 100 до 250 мм в комле. Длина сырья 6 м.

Общая скорость пиления 12 – 18 м/мин. Производительность до 100 куб. м. пиловочника в смену.

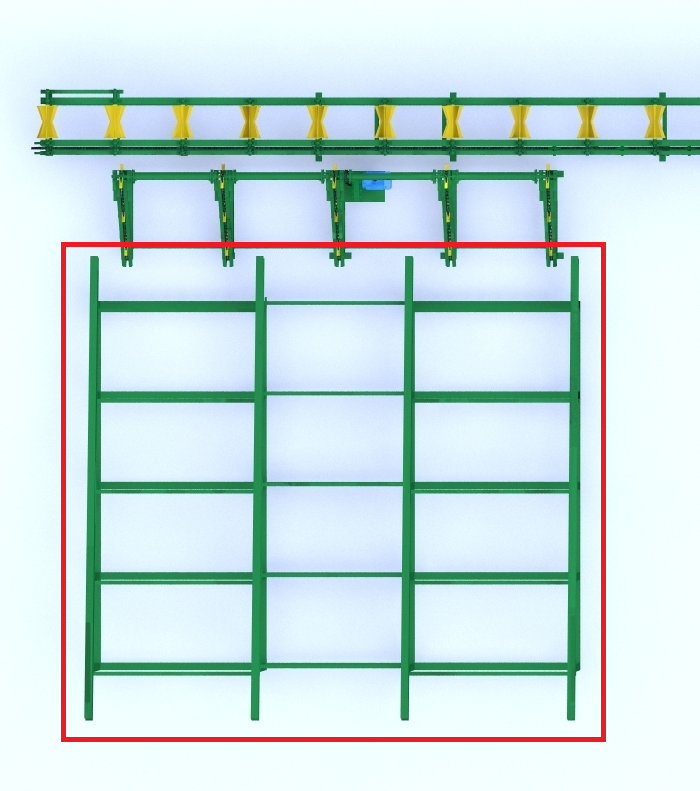

                                     Наклонная эстакада, неприводная. Для бревен длиной до 6,5м. Ширина 5м.













L=6м, вместимость 25 куб. м. – _____ руб.

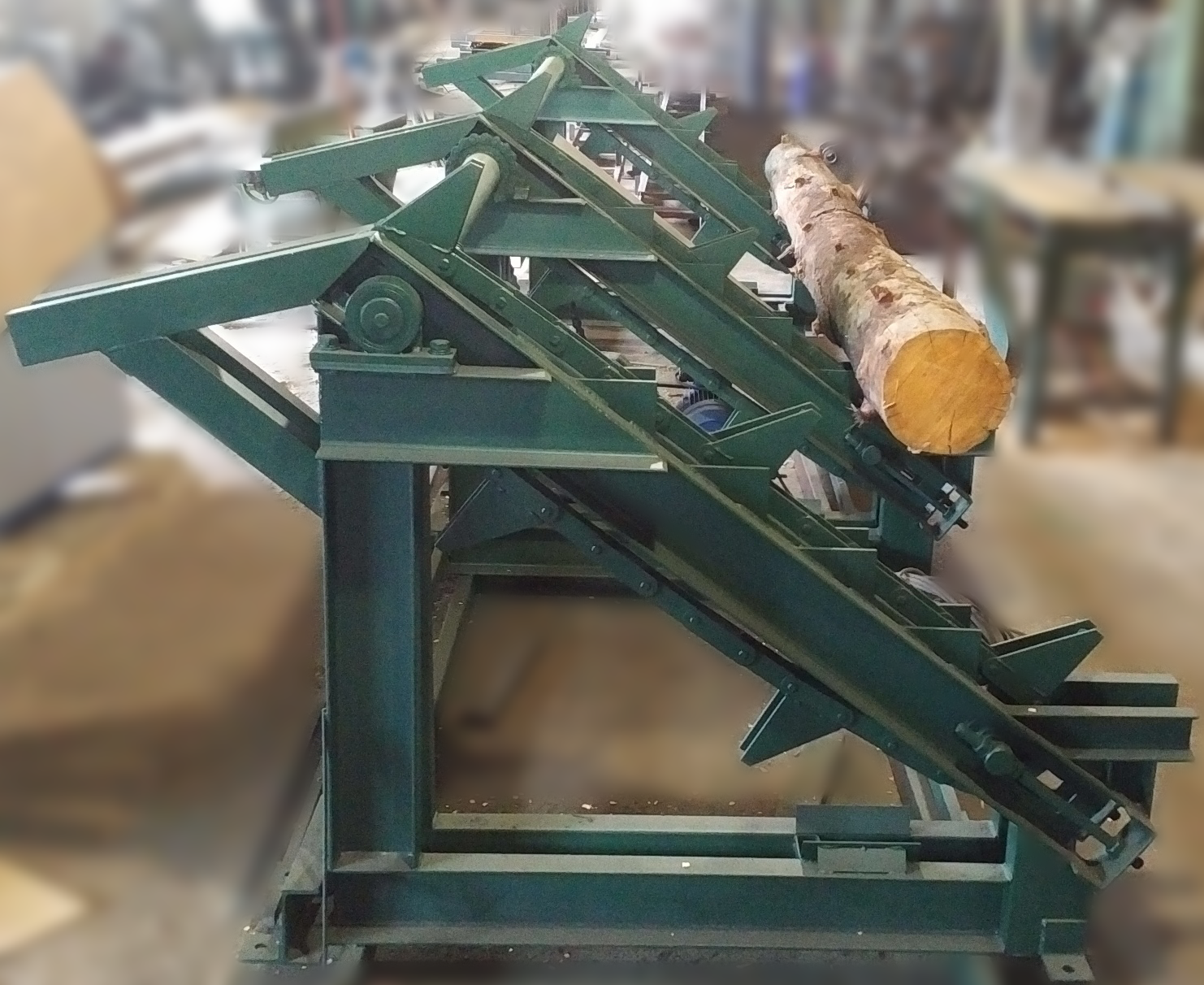

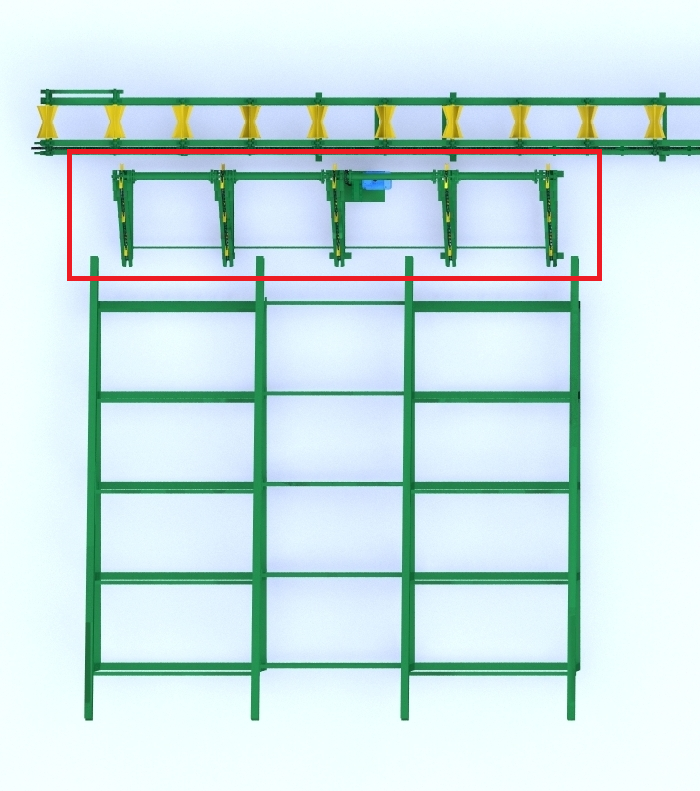

1. Разобщитель электромеханический, цепной.



Для бревен d=100-250мм, длиной от 3,0 до 6,5м –_____ руб.

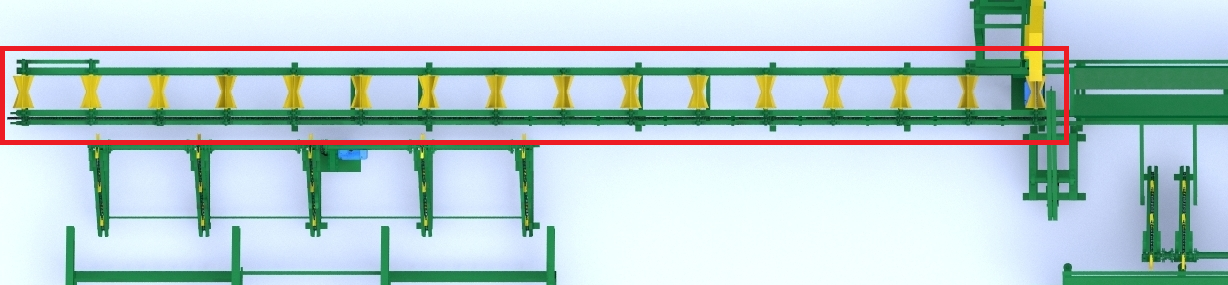

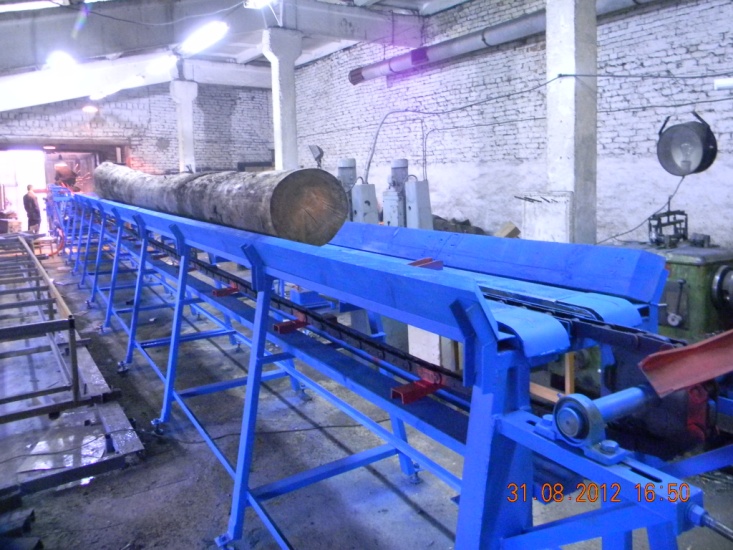

1. Бревнотаска цепная.

Диаметр перемещаемых бревен до 320мм.

10м, с плавной регулировкой скорости - _______ руб.

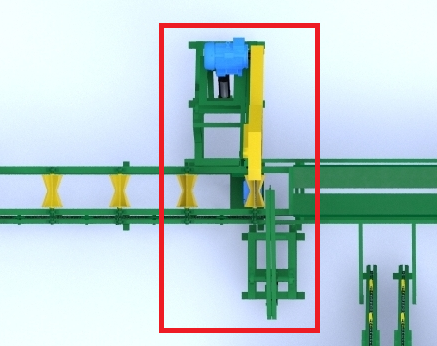

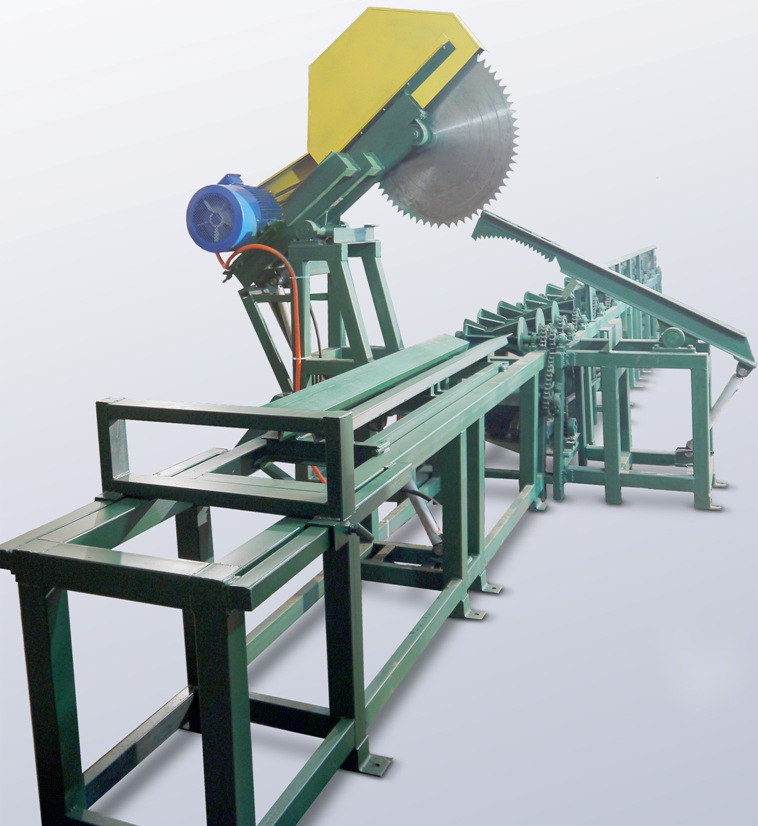

1. Узел раскряжевки бревен полуавтоматический.





Бревно останавливается автоматически, фиксатор бревна и рабочий ход пилы включаются нажатием кнопки) с 1 настраиваемым упором и гидравлическим сбрасывателем – _______ руб.

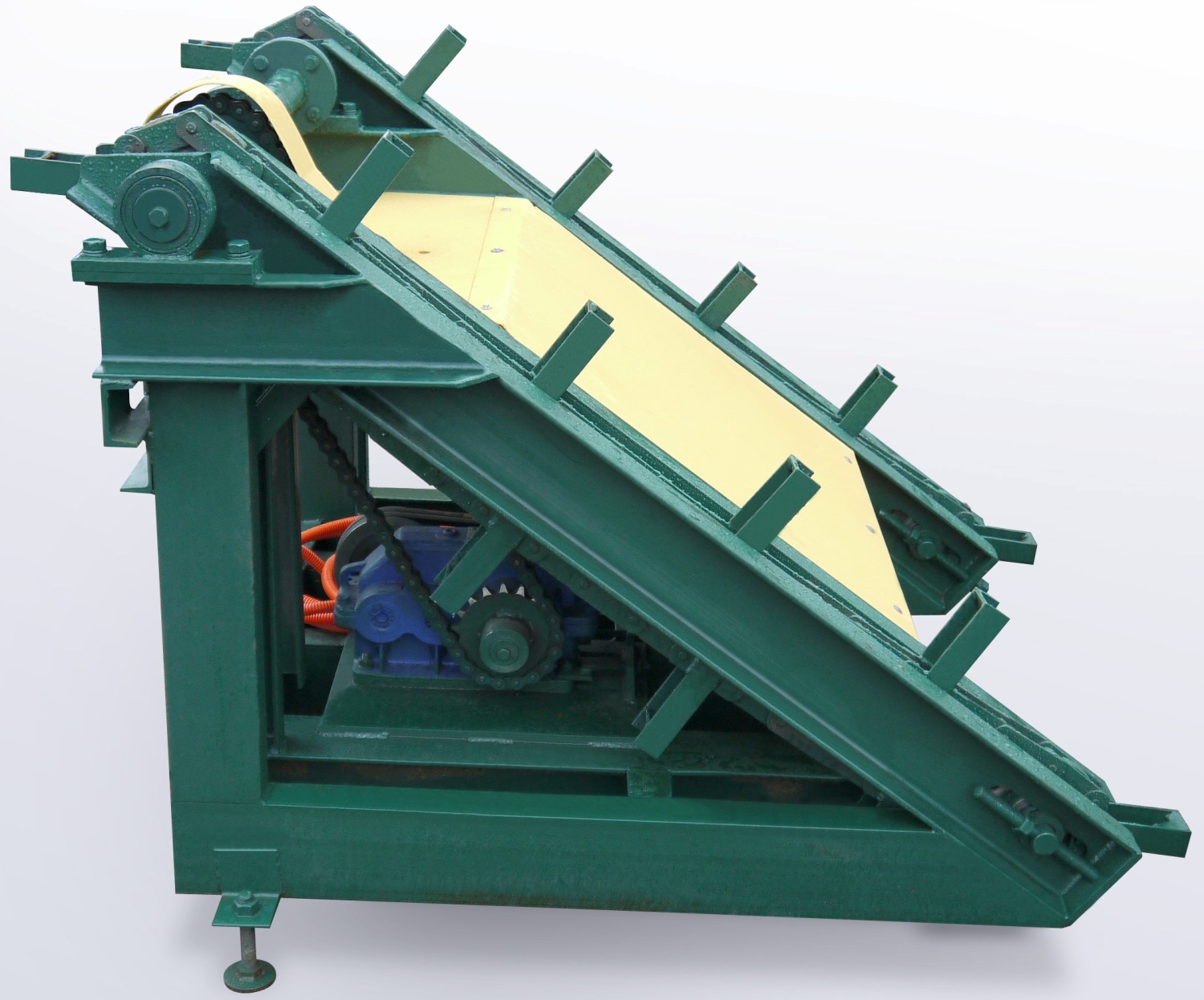

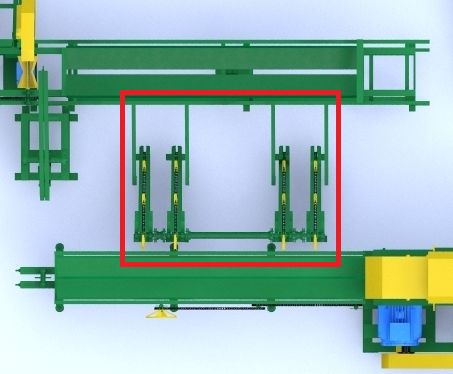

1. Устройство поштучной выдачи (УПВ), цепное.

Загружает бревна на подающий стол брусующего станка.

Длина перемещаемых бревен до 1,5м.

Имеет накопитель на несколько бревен.

Стоимость _______ руб.

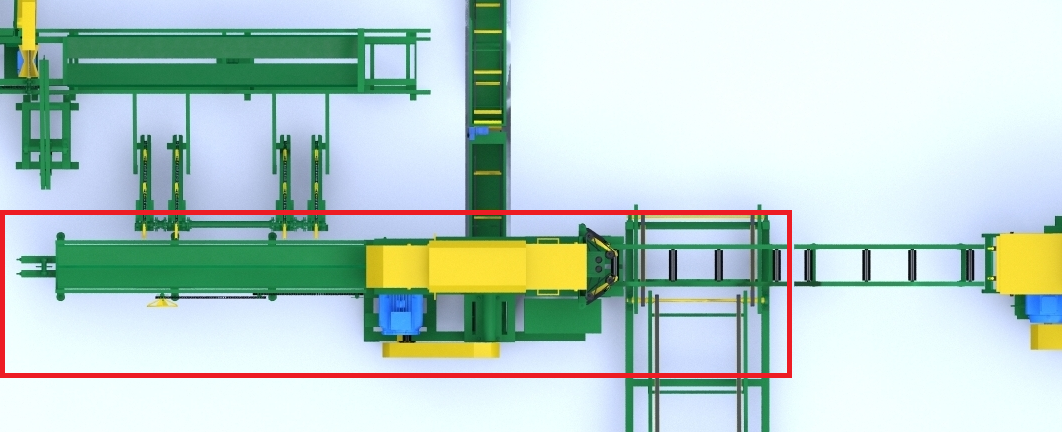

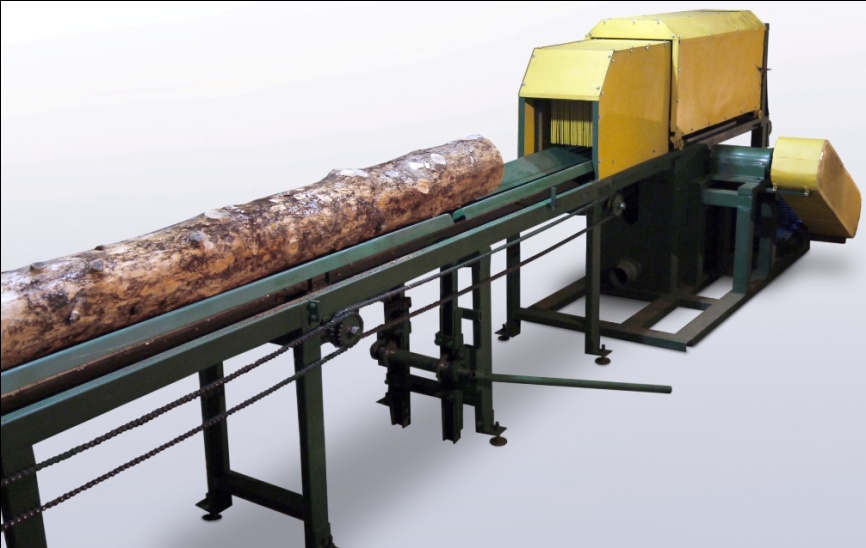

1. Брусующий станок «Вепрь 700».

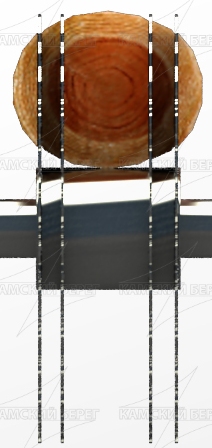

Схема пиления: одновальная.

Диаметр пил: 700мм.

Количество валов: 1.

Постав пил: жесткий.

Регулировка высоты получаемого лафета: разлучками, со снятием пил.

Подающий стол с цепным торцевым толкателем.





С подающим приводным и приемным неприводным столами по 2м, вытяжными рябухами, двигателем 37 кВт и 2-мя пилами –________руб.

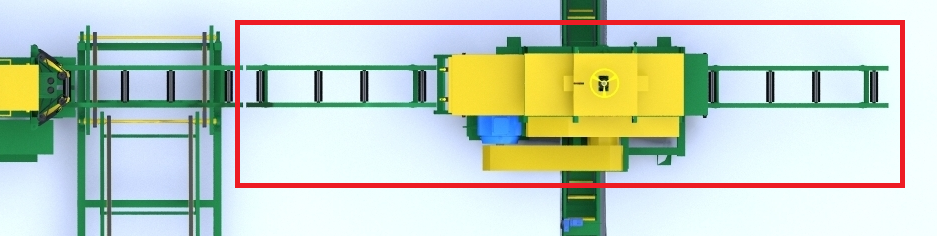

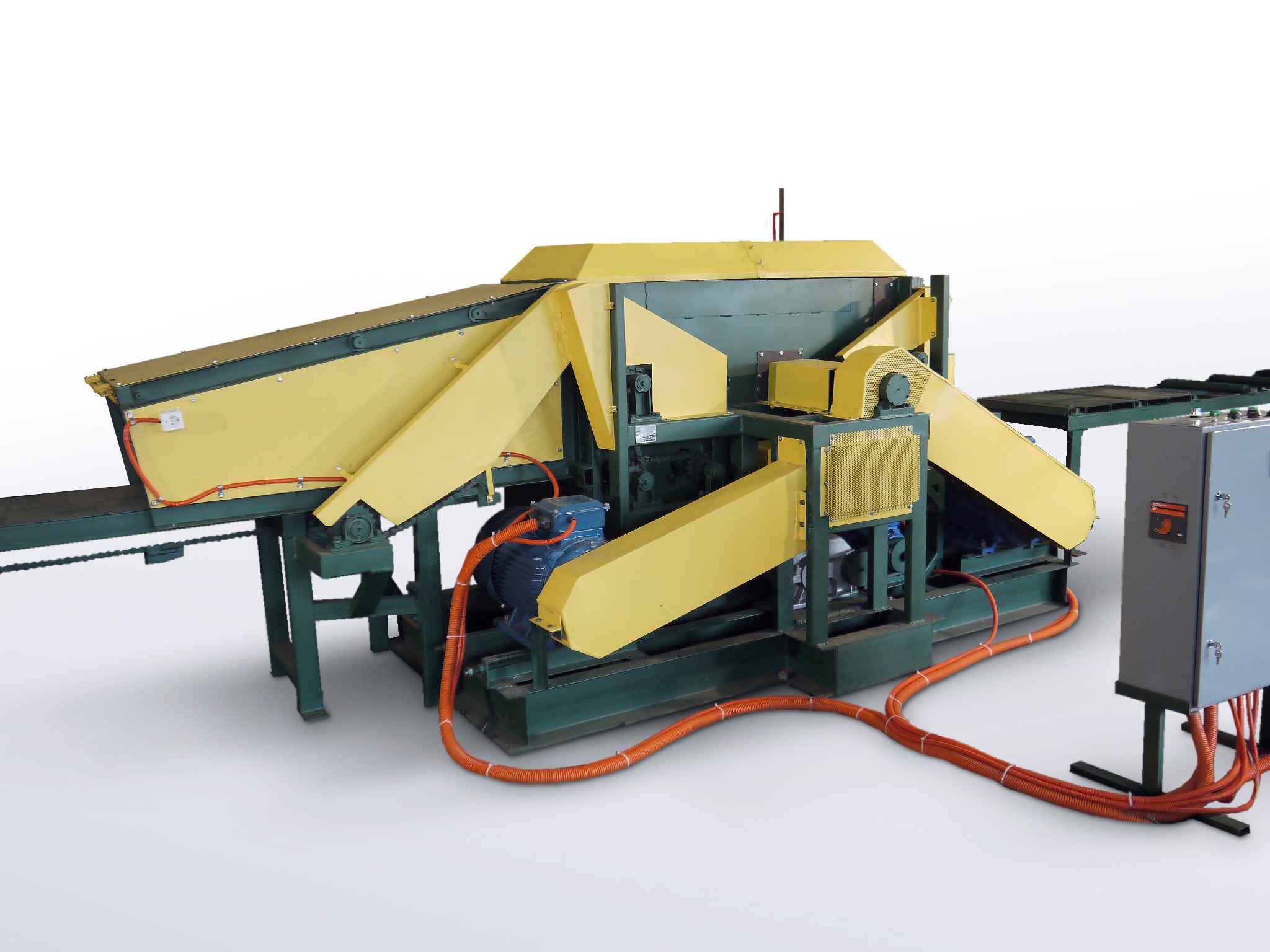

1. Многопильный двухвальный станок «Вектор 2/120».





Максимальная высота пропила 125мм

Пилы: 250мм

Лазерный указатель.

С подающим и приемным неприводными столами по 2м, двигателями 2х22 кВт, комплектом импортных пил GASS (16 шт.) –_____ руб.

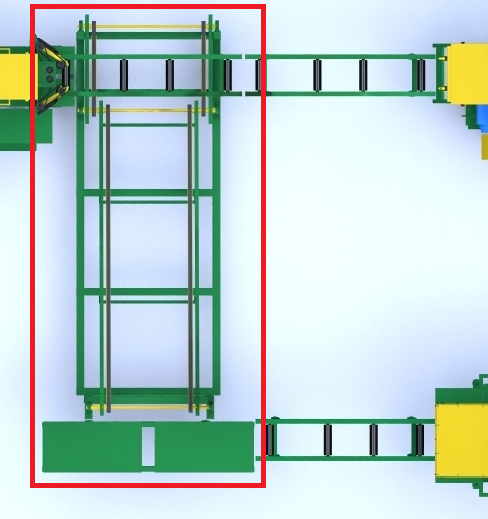

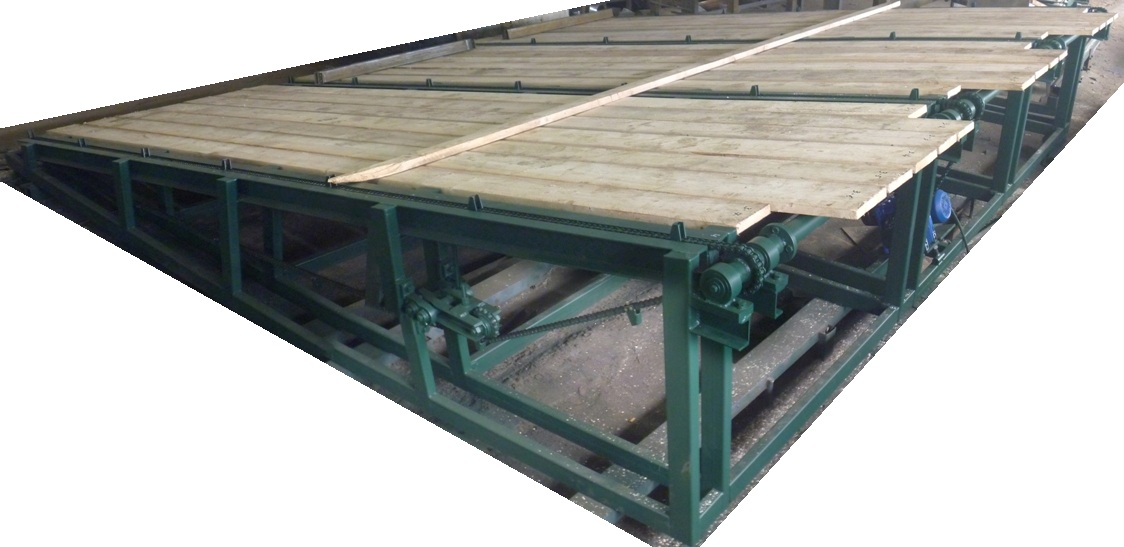

1. Поперечный транспортер наклонный для необрезных досок и горбыля.

Длина перемещаемых заготовок до 2м.

Длина транспортера 4,5м.

Стоимость _______руб. + накопитель для горбыля ________ руб.

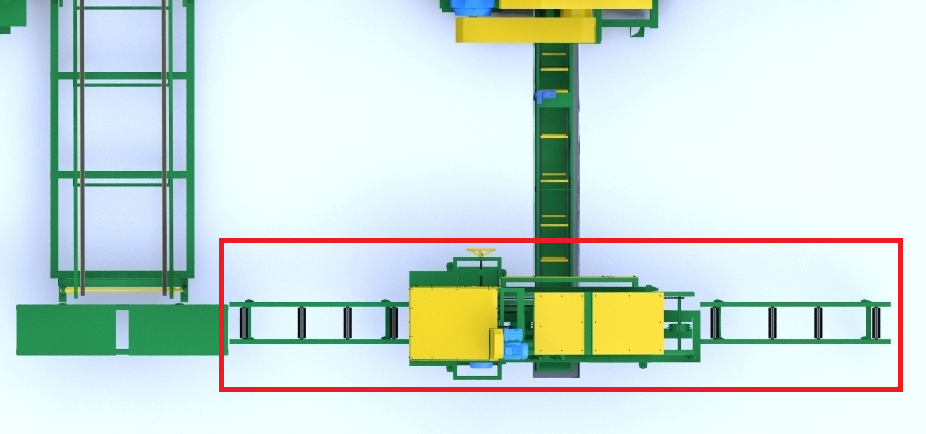

1. Горбылеперерабатывающий станок «Умелец 500».













Переработка горбыля с трех сторон за один проход.

С 2-мя вертикальными и 1 горизонтальной пилой, с подающим и премным неприводными столами по 2м – __________ руб.

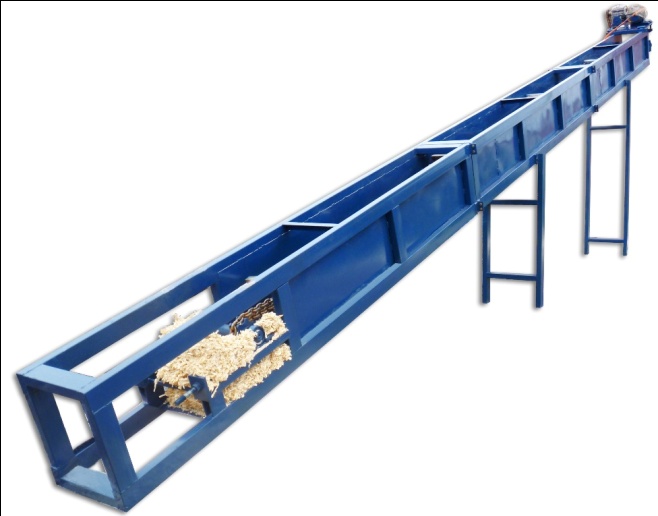

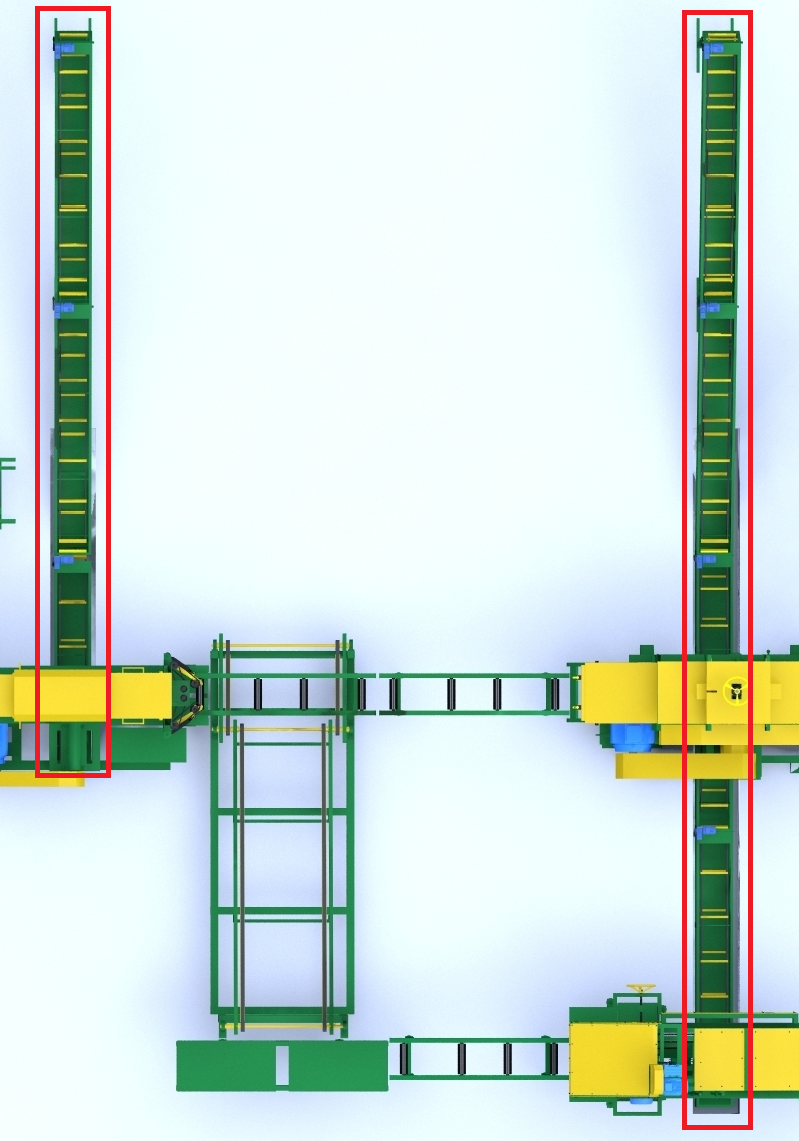

1. Транспортеры для удаления опила.

Горизонтальные секции по 3,5 и 8,0м, наклонные длиной 4м, подъем на высоту до 2м.

__________ руб.













Длина может быть изменена.

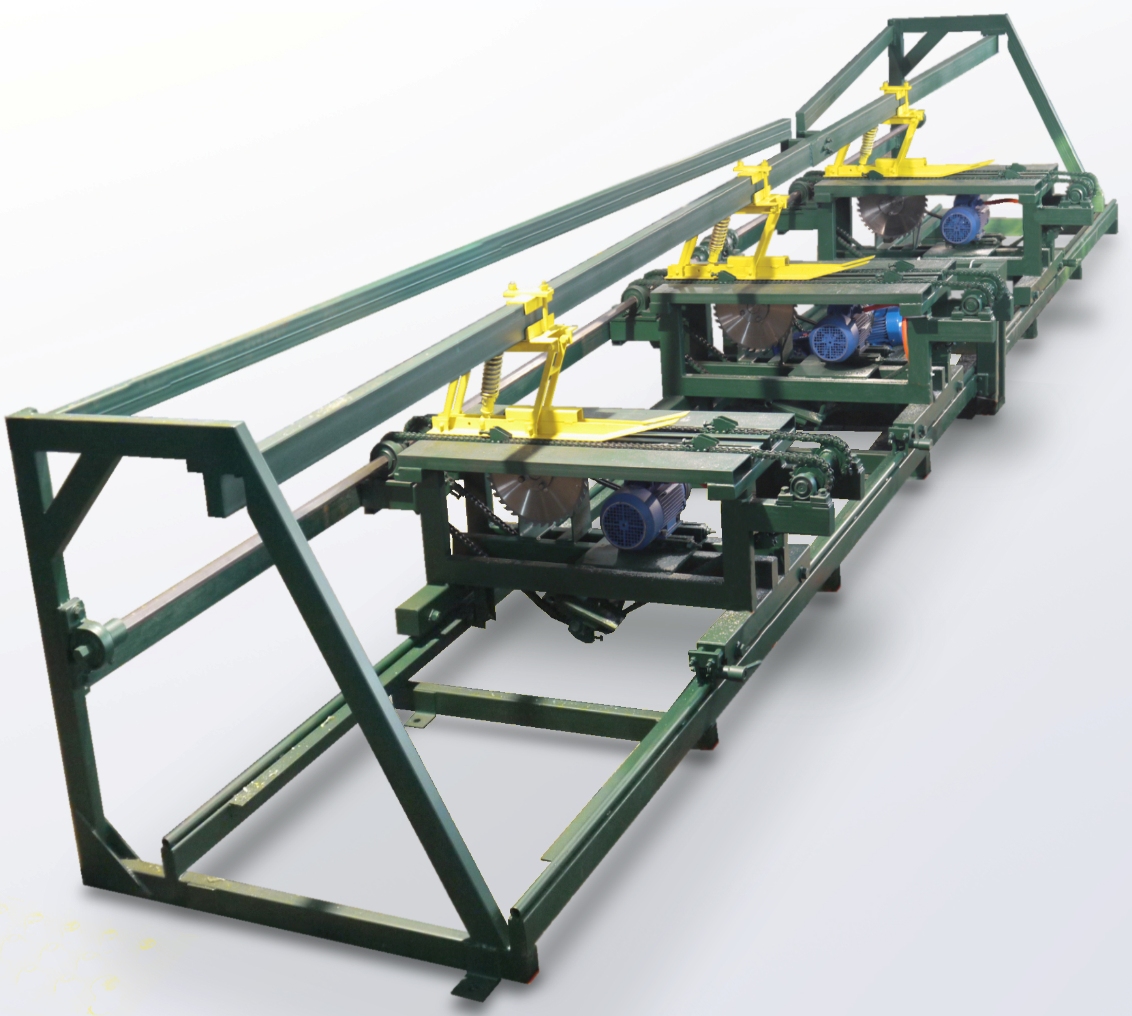

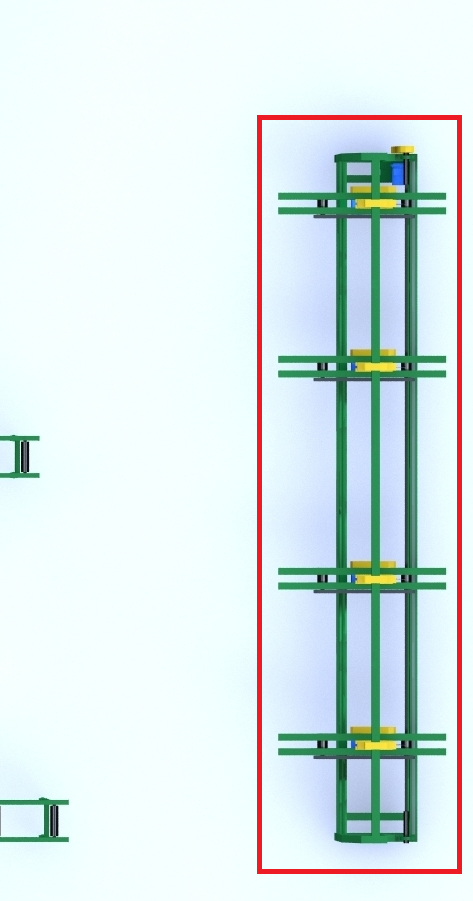

11) Станок торцовочный для досок, проходного типа, «ТДДП».

Заготовка до 4м, толщина доски до 40мм, 3 пильных блока, с магазином для досок –_________ руб.

Возможно увеличение размеров распиливаемых досок и кол-ва пильных блоков.























Шеф-монтаж с пускналадкой и обучением – ____________ руб.

ИТОГО: ______________ руб.

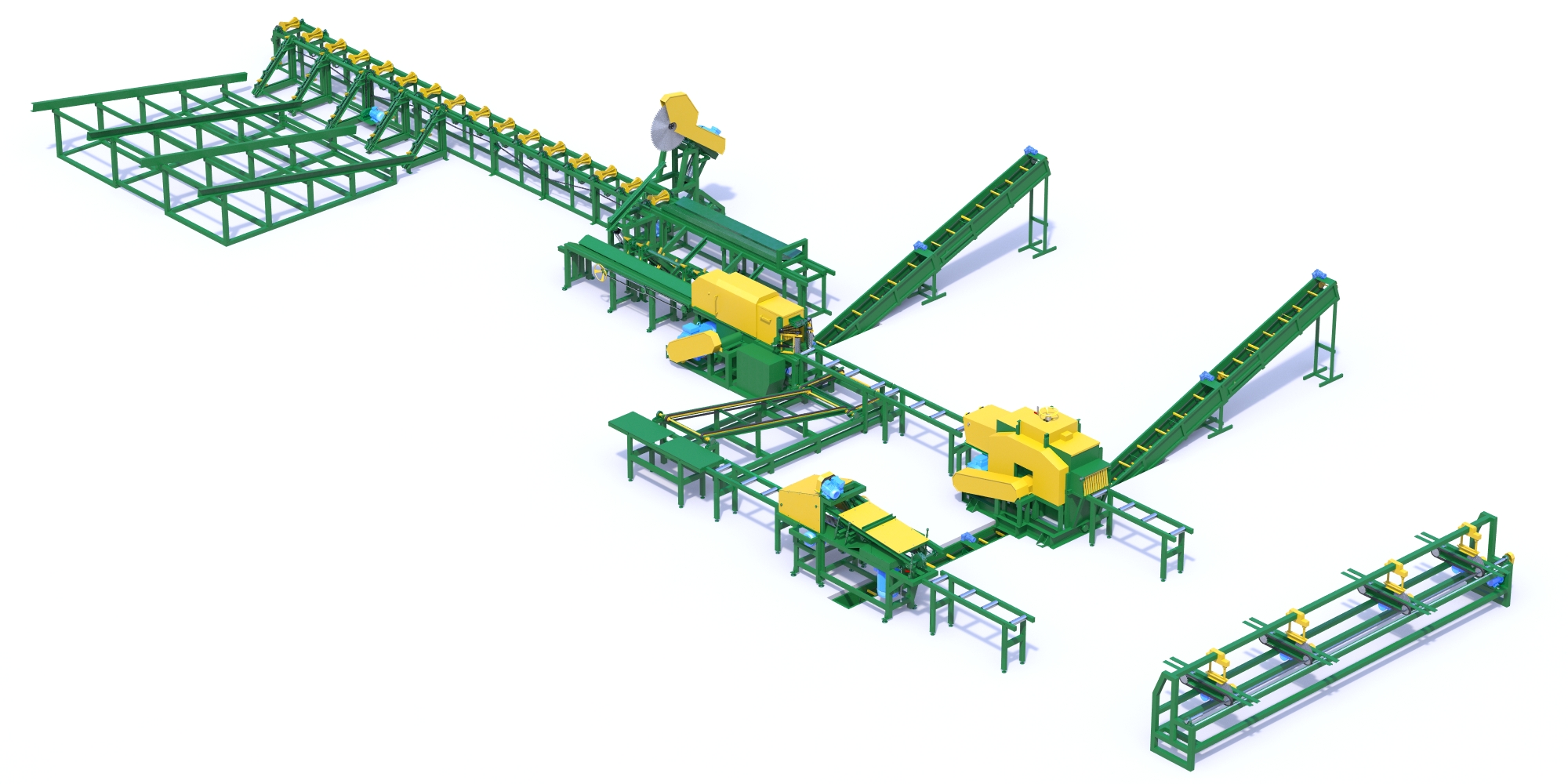

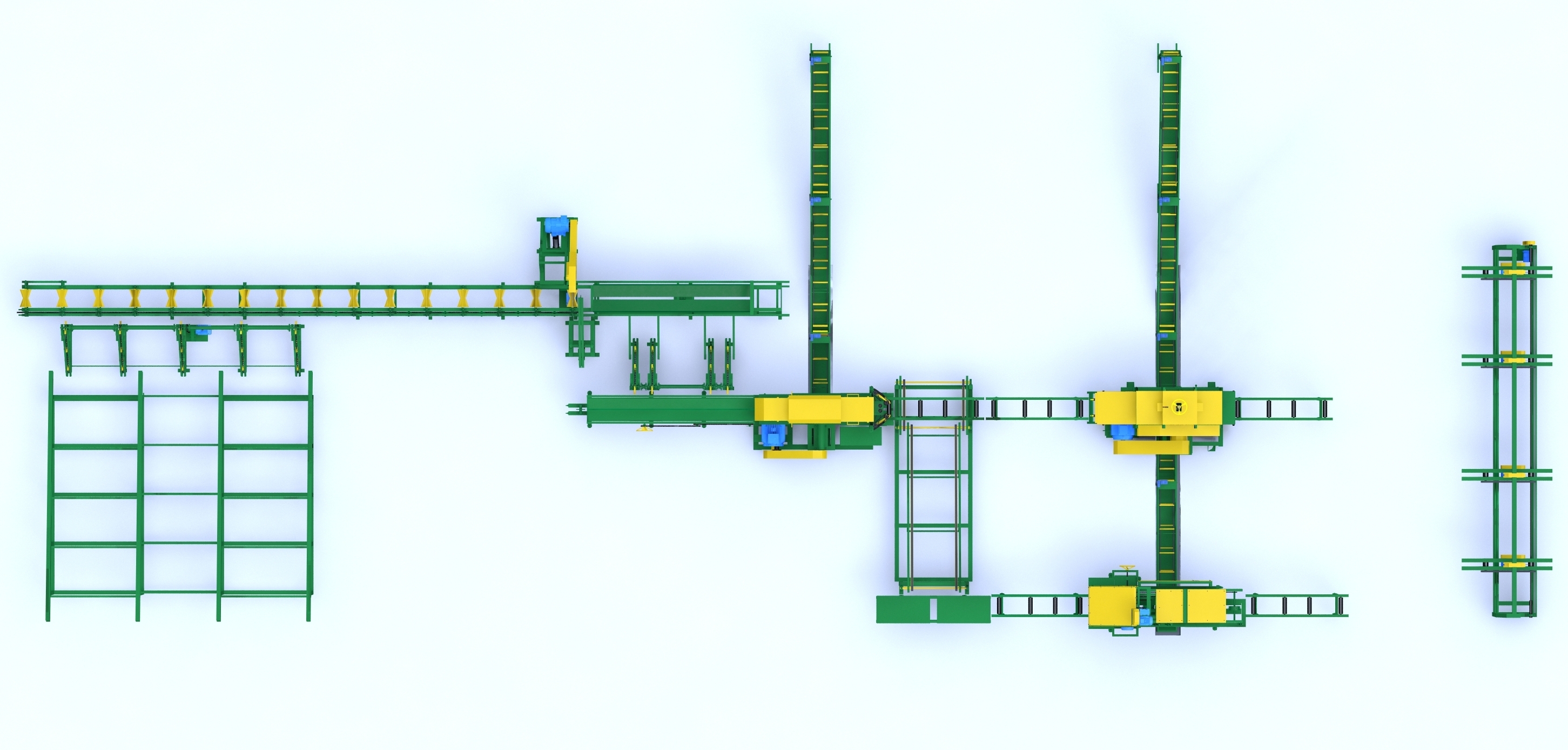

Краткое описание работы комплекса:

Бревна загружаются на эстакаду (1), с помощью разобщителя (2) они по одному подаются на транспортер для бревен (3), который перемещает бревна к узлу раскряжевки (4), остановка бревна происходит автоматически. После кряжевки бревна сбрасываются на устройство поштучной выдачи (5), которое загружает их на подающий стол брусующего станка (6). Полученный лафет подается в многопильный станок (7) для распиловки на доски. Получившийся после брусовала горбыль отделяется и по поперечному транспортеру (8) перемещается на накопитель, с которого затем подается в горбыльный станок (9) для получения 1 – 2 обрезных досок. Опилки из-под станков выгребаются горизонтальными транспортерами, а затем удаляются из цеха наклонными (10). Доски, полученные на многопильном и горбыльном станках торцуются в чистовой размер с помощью мультиторцовочного станка проходного типа (11).

Состав и стоимость комплекса:
1)  Наклонная эстакада 5х6м.
2)  Разобщитель электромеханический, цепной, наклонный.
3)  Транспортер цепной для бревен, 10,0м, с регулировкой скорости
4)  Узел раскряжевки бревен полуавтоматический, с настраиваемым упором, гидравлическим фикстатором и сбрасывателем
5)  Устройство поштучной выдачи цепное, с накопителем
6)  Брусующий станок «Вепрь 700», подающий приводной и приемный неприводной столы по 2м, двигатель 37 кВт, вытяжные рябухи, пилы 700мм (Россия) 2 шт.
7)  Двухвальный многопильный станок «Вектор 2-120», макс высота пропила 125мм (2х22 кВт, подающий и приемный неприводные роликовые столы по 2м, лазернй указатель (тип 2 - 1 шт.), 16 пил Gass 250мм для 8 пропилов).
8)  Поперечный транспортер 2,0мх4,5м для горбыля и необрезной доски, наклонный, с накопителем.
9)  Горбыльно-ребровой станок «Умелец 500», 2х7,5 кВт + 15,0 кВт, 2 вертикальных и 1 горизонтальная пилы, лазерный указатель, подающий и приемный неприводные столы по 2м.
10-1)  Транспортер для опилоудаления горизонтальный, длина 8,0м.
10-2)  Транспортер для опилоудаления горизонтальный, длина 3,5м.
10-3)  Транспортер наклонный для удаления опила 4м, 2 шт.
11)  Торцовочный многопильный станок проходного типа «ТДДП-4-3», для заготовок до 4,0м, h=40мм, длина готовой доски 800-3000мм, 3 подвижных пильных блока по 2,2 кВт с пилами 350мм, с накопительным магазином для досок.
Шеф-монтаж с пускналадкой и обучением
ИТОГО:
