(Выпускаются модификации станка ДК-160 с электродвигателями главного привода (пильного вала) -22кВт, 30кВт,55кВт)

Назначение многопильного станка:

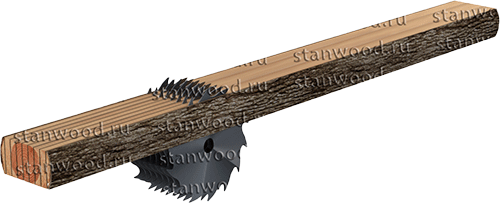

Многопильный станок применяется для продольного распила двухкантных и трехкантных брусьев (лафета) на обрезные доски и четырехкантный брус. Многопильный станок ДК-160 (45 кВт) может работать совместно с бревнопильным станком, образуя единую производственную линию, или самостоятельно – в качестве станка второго ряда. Данный станок получил широкое распространение на средних и высокопроизводительных лесопильных цехах.

Многопильный станок ДК-160 (45 кВт) выпускается в различной комплектации и позволяет производить распил лафета (брусьев) высотой до 160 мм.

На многопильных станок может устанавливаться до 8 дисковых пил диаметром до 500 мм. При пилении бруса меньшей высоты на этом деревообрабатывающем оборудовании, можно использовать пилы меньшего диаметра, что позволяет сократить ширину пропила и повысить процентный выход готового пиломатериала. Пила диаметром 500 мм имеют частоту вращения 2850 об/мин., что обеспечивает высокое качество получаемого пиломатериала 0 и 1 сорта.

Конструктивные преимущества станка ДК-160:

·         Механизм подачи лафета приводится в действие с помощью редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью, которые расположены на независимых вальцах. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бруса;

·         Рифленые массивные подающие вальцы осуществляют надежную (без проскальзывания зимой) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов;

·         Регулировка верхних подающих вальцов по толщине бруса осуществляется раздельно через винтовую передачу;

·         Шпиндель пильного узла установлен на высокоточных подшипниках , исключающих биение пильного вала;

·         Трехопорное исполнение вала, а также возможность увеличения диаметра вала до 80 мм позволяет вести распиловку одновременно десятью пилами, при этом максимальное расстояние между крайними пилами может составлять до 500 мм! Третья опора имеет быстросъемное исполнение для замены постава пил;

·         Высокая точность изготовления и жесткость трехопорного вала позволяет получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами за счет отсутствия биения вала, а в следствие этого отсутствует и дополнительное трение пилы о стенки пропила;

·         Двойная когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке;

·         Под пильным узлом предусмотрен технологический проем для удаления отходов. А также предусмотрено специальное окно для ворошения отходов, в случае их уплотнения.

Многопильные станки серии ДК-160 могут выпускаться в следующих модификациях:ДК-160 (22 кВт), ДК-160 (30 кВт), ДК-160 (45 кВт) и ДК-160 (55 кВт)

Дополнительно многопильный станок может быть укомплектован:

·         устройством плавной регулировки скорости подачи материала на многопильный станок. В зависимости от нагрузки на пилы, по показаниям амперметра, устанавливается оптимальная скорость подачи лафета. Это позволяет достигнуть такого режима работы, при котором электродвигатель станка и пилы работают без перегрузки в оптимальном режиме. В результате, срок службы пил увеличивается, а затраты на их обслуживание сокращаются;

·         устройством автоматической регулировки скорости подачи бруса (лафета). Данное устройство позволяет исключить человеческий фактор при регулировке скорости подачи лафета. В зависимости от нагрузки на пильный вал, станок в автоматическом режиме регулирует скорость подачи лафета, что обеспечивает максимальную производительность работы станка, не допуская перегрузки главного электродвигателя;

·         устройством плавного пуска. На многопильный станок ДК-160 можно поставить устройство плавного пуска, которое обеспечивает плавный запуск станка без перегрузок в электрической сети по одному из выбранных режимов запуска ( по номинальному току, по времени и т.д.) и также дополнительно предохраняет двигатель от перегрузки,контролируя его работу в реальном режиме времени;

Простая и надежная конструкция многопильных станка ДК-160 (45 кВт) позволяет работать на них долгое время, при неизменно высоком качестве получаемой продукции.

Таблица технических характеристик многопильного станка ДК-160(45кВт)

*-Возможна модификация станка под размеры заказчика. Оговаривается индивидуально.

Особенности многопильного станка ДК-160 (45 кВт):

·         электрический подъем\опускание приводных вальцов.;

·         усиленный вал - 80 мм.

·         высота пропила - 160 мм.

В стандартную комплектацию станка ДК-160 (45 кВт) входит:

·         комплект проставочных шайб (разлучек);

·         гаечный ключ для пильного вала;

·         комплект прижимных шайб.

Пилы для станка ДК-160 (45 кВт):

·         500x50x18+6 - (комплект - 8 шт.), поставляется отдельно

·         Диаметр пилы - 500 мм.

·         Тело пилы - от 3,2 до 3,8 мм.(в зависимости от производителя)

·         Толщина пропила - 5,0 мм.

Дополнительное оборудование:

Для опилоудаления:

·         Пылевой вентилятор - № 5

·         Пылевой вентилятор - № 6.3

·         Ленточный транспортер для удаления опила

·         Скребковый транспортер для удаления опила

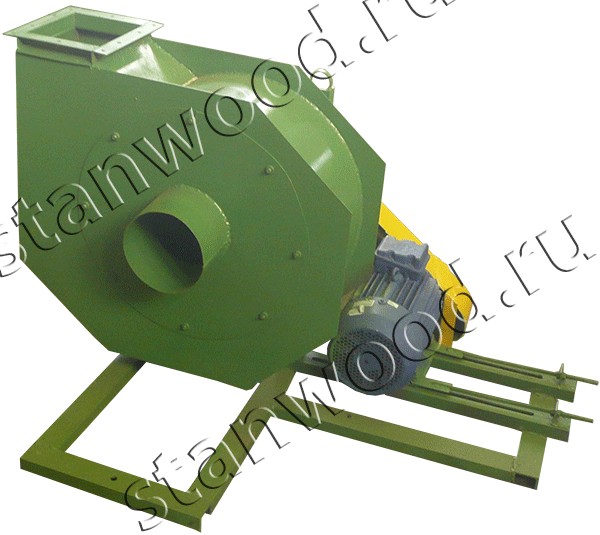

ПЫЛЕВОЙ ВЕНТИЛЯТОР № 5

 Пылевые вентиляторы применяются для удаление древесных стружек и опилок, отсос металлической пыли от станков, системы пневмотранспорта зерна и при производстве круп, удаление пыли и шлаковпри сварочном производстве, системы отбора запыленного воздуха при производствецемента и железобетонных конструкций.

Возможна модификация вентилятора (11, 15 кВт) под заказчика и изготовление из нержавеющей стали - оговаривается индивидуально.
