UBS-6-55 • UBS-6-75 • UBS-6-90

Описание станка серии UBS

Станок UBS предназначен для массового роспуска круглого леса с диаметром до 340 мм (радиус описанной окружности по крайним точкам), опционально - брёвен диаметром до 390 мм. Достигнутая производительность станка в смену составляет более 200 куб.метров по сырью! Десятки станков серии UBS работают во многих странах мира, в том числе России и Беларуси. Уникальная конструкция станка, не имеющая аналогов, запас конструкционной прочности, мощная моторизация, использование комплектующих только от мировых лидеров, простое и понятное обслуживание и управление - это отличительные черты данной модели. Станок представляет собой брусовальный комплекс, состоящий из:

•        Подающий стол, опционально с кантующим устройством

•        Пильная машина с верхним расположением пильных валов/пильных дисков и прямым приводом от главных двигателей мощностью от 2х 37,0 до 90,0 kW

•        Вытяжная система для автоматического отделения досок и горбылей от бруса

Верхнее расположение пильных валов практически исключает заклинивание леса внутри машины, а прямой привод от главных двигателей позволяет сократить потери мощности при пилении по сравнению с ременной передачей до 7%.

Подача бревна осуществляется когтевой цепью 16В2, что позволяет организовать подачу брёвен на станок как поперечно (общепринято), так и продольно, т.е. в торец станка. На входе станка расположены пара боковых вертикальных центрирующих вальцев с пневматическим прижим и верхний горизонтальный приводной втягивающий валец (рябуха) также с пневматическим прижимом. Внутри станка перед пильными дисками расположена дополнительная пара прижимных шайб. На выходе из зоны пиления отпиленные боковые товары отделяются расклинивающими ножами, которые так же удерживают брус и прижимают его к цепи.

После окончания процесса пиления боковые товары (горбыли и необрезные доски) отделяются вниз. Для организации транспортировки этих боковых товаров к кромкообрезному станку, а так же удаления отходов из-под машины, станок серии UBS необходимо установить на подъёмную металлическую (либо другую) конструкцию высотой от 900 мм. Таким образом рабочая высота составляет мин. 1.750 мм (850 мм рабочая высота станка + мин.900 мм высота конструкции). Поднятие машины позволяет так же организовать подачу брёвен с поперечного транспортёра на подающий стол станка.

Вытяжная система станка представляет собой несущую балку, на которой расположены прижимные ламели, удерживающие двухкантный брус от опрокидывания, а также нижней балки, на которой распожена цепь подачи, по которой движется двухкантный брус до следующего этапа механизации лесопильного потока. В конце машины расположена приводная станция с двигателем подачи 4,0 kW.

Электрический шкаф расположен на машине. Управление станком осуществляется с пульта управления одним оператором.

Опции:

•  Передвижной лазерный указатель
   Электронное тормозное устройство
• Удлинение загрузочного стола
  до 8.000 мм
• Автоматическая установка ширины с 6
  фиксированными размерами
• Оснащение пилами диаметром 1.000 мм

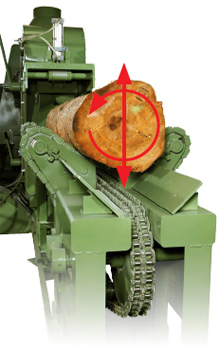

• Моторный кантователь брёвен
• CE-пакет
