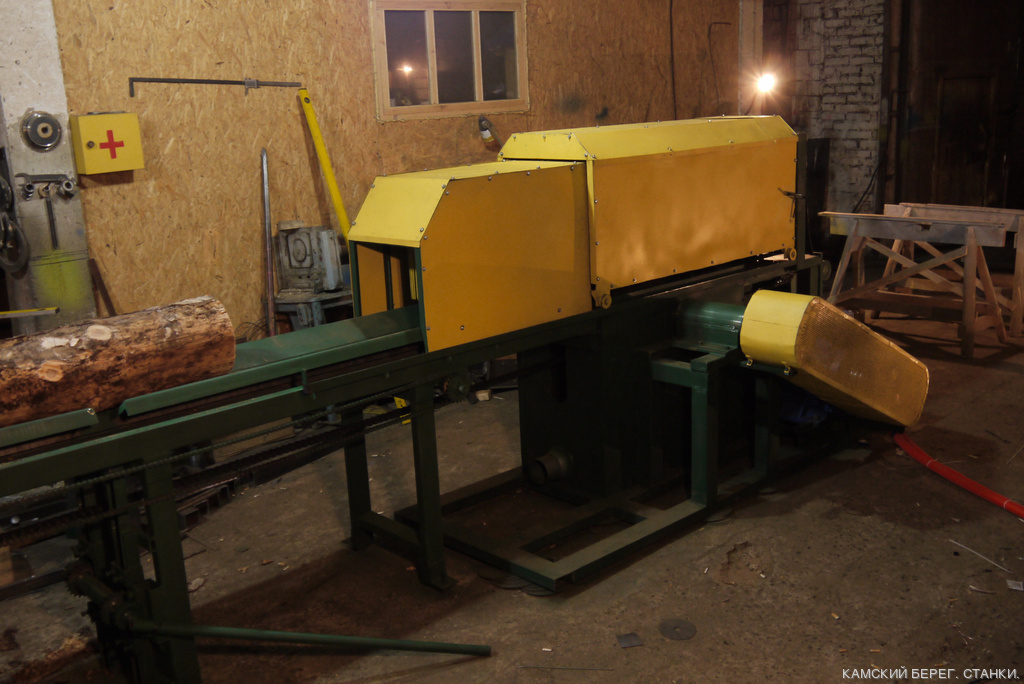

Дисковый брусующий (брусовальный) станок «ВЕПРЬ 700» предназначен для распиловки в поточном режиме круглого леса на лафет и необрезную доску, а так же для распиловки лафета на доску (режим многопильного станка). Максимальный  размер распиливаемой заготовки зависит от диаметра установленных пил.

Подающий стол брусовального станка "Вепрь 700" оснащен механизмом трансформации подающего стола, позволяющим уверенно распиливать пиловочник различного диаметра.

Брусовальный станок "Вепрь 700" может быть укомплектован пилами диаметром от 700 до 900 мм.

Мощность установленного двигателя может быть определена при заказе и зависит от таких параметров как количество и диаметр устанавливаемых пил, а так же желаемой скорости распиловки. В базовой комплектации предлагается двигатель мощностью 45 кВт.

Станок в зависимости от мощности установленного двигателя позволяет перерабатывать от 35 до 150 и более м. куб. пиловочника в смену и является основой высокопроизводительной линии по производству пиломатериалов из тонкомерной древесины

Принцип действия многопильного станка "Вепрь 700"

Дисковый брусовальный (брусующий) станок "Вепрь 700" относится к станкам проходного типа, т. е. при обработке движется заготовка, а сам обрабатывающий узел неподвижен. Бревно подается в пильный узел с помощью цепной подачи. В базовой комплектации брусовальный многопильный станок оснащается системой плавной регулировки скорости подачи с пульта оператора, которая позволяет подбирать оптимальную скорость пиления в зависимости от различных условий, таких как диаметр бревна, твердость породы, промороженность и т. д.

Пилы вращаются одним мощным двигателем. Мощность главного двигателя брусовального станка определяется при заказе и может составлять от 30 до 132 кВт.

Пиление производится двумя или четырьмя пилами, расположенными на одном валу. Расстояние между пилами регулируется разлучками различной ширины. При пилении двумя пилами на выходе получается лафет (двухкантный брус) и два горбыля. Если на станке установлено четыре пилы за один проход из бревна получается лафет, две подгорбыльных (необрезных) доски и горбыль с обеих сторон.

Расклинивающие ножи, расположенные за пилами удерживают лафет и предотвращают затирание и перегрев пил. В зоне пиления уже в базовой комплектации предусмотрен специальный прижимной ролик, повышающий стабильность пиления и обеспечивающий точность размеров готовой продукции даже при работе с сырьем существенной кривизны

Преимущества станка "Вепрь 700"

1.Рама станка выполнена с существенным запасом прочности, вибрации и любые деформации исключены полностью.

2. Основной пильный вал имеет три полноценных надежных точки крепления. Такая конструкция обеспечивает его постоянно стабильное и точное положение, что гарантирует высокое качество поверхности и хорошую геометрию готовой продукции.

3. Плавно регулируемая скорость подачи позволяет осуществлять пиление в оптимальных режимах при различных условиях, таких как диаметр сырья, количество пил, твердость породы, промороженность, сохраняя при этом высокую производительность.

4. Высокая степень индивидуализации станка. Благодаря большому количеству различных опций каждый заказчик может скомплектовать себе станок, который будет максимально подходит для решения именно его задач.

5. Надежные механизмы защиты: когтевая защита + шторки на входе для предотвращения вылета горбыля, шторки на выходе для безопасности работника принимающего готовый материал, системы автоматической остановки подачи в случае нештатной ситуации.

технические характеристики:

Производительность

Производительность станка зависит от множества факторов, но определяющим параметром является мощность основного двигателя - привода пил. Именно от мощности двигателя в основном зависит возможная скорость подачи, из которой, в свою очередь, и следует производительность. Поэтому, чтобы понять какой мощности нужен двигатель для Вашего станка, следует, в первую очередь, определиться с необходимой для достижения желаемой производительности скоростью подачи. Так же следует разделять станки с двумя пилами и четырьмя, т. к. работа совершаемая во втором случае, а следовательно и нагрузка на двигатель, практически в два раза больше. Внизу представлена таблица в которой отображена производительность станка при определенных скоростях подачи. Расчет произведен для пиловочника

Инструмент

На станке "Вепрь 700" используются пилы с твердосплавными напайками диаметром от 700 до 800мм с небольшим количеством зубъев. Строго рекомендуется наличие зачистных ножей, способствующих удалению опила. Толщина пропила зависит от конкретного производителя. На выбор мы предлагаем пилы отечественных производителей или таких популярных брендов как Pilana (Чехия), Faba (Польша) или GASS (Польша). По желанию можно согласовать установку пил любого производителя.

Компания FABA S.A. известна в Европе, как производитель высококачественного деревообрабатывающего инструмента, благодаря современному и сверхточному электронному и лазерному оборудованию последнего поколения, которое позволяет выпускать инструмент по параметрам и эскизам заказчика в максимально короткие сроки.

Инструмент известен среди крупных европейских производителей, за счет применения в технологических процессах лучших материалов импортного производства и пользуется большим спросом. Превосходное качество изделий FABA S.A. подтверждается международным сертификатом качества ISO 9001.

Преимущества твердосплавных дисковых пил PILANA:

1) Зубья:
Используются твердые сплавы марки CERATIZIT с отличными параметрами срока службы режущей кромки до заточки.
Отборный серебряный припой и современная технология пайки обеспечивают максимальную устойчивость зубьев против отламывания от корпуса диска

2) Материал корпуса режущего диска:
Длительное сотрудничество с поставщиками, которые поставляют изделия проверенного рынком постоянно высокого качества.

3) Армирование:
Обеспечивает высокую жесткость и механическую стабильность дисковой пилы при резке.

Особенности дисковых пил Gass:

Производство сертифицировано по ISO 9002;
Полотна пил изготавливаются ТОЛЬКО из немецкой стали;
Зубья Sandvik (Швеция);
На всех пилах каленые полотна, не требующие проковки и доработки;
Специальная конфигурация зубьев и "очистителей пропила";

“Вепрь 700”. Базовая комплектация.

1. Станина станка с пильным валом (3 точки крепления) и регулируемыми расклинивающими ножами;
2. Открытый нижний бункер для удаления отходов пиления;
3. Привод вращения пил мощностью 45 кВт.;
4. Подающий стол для бревен длиной до 6,5 метров с плавнорегулируемой по скорости цепной системой подачи;

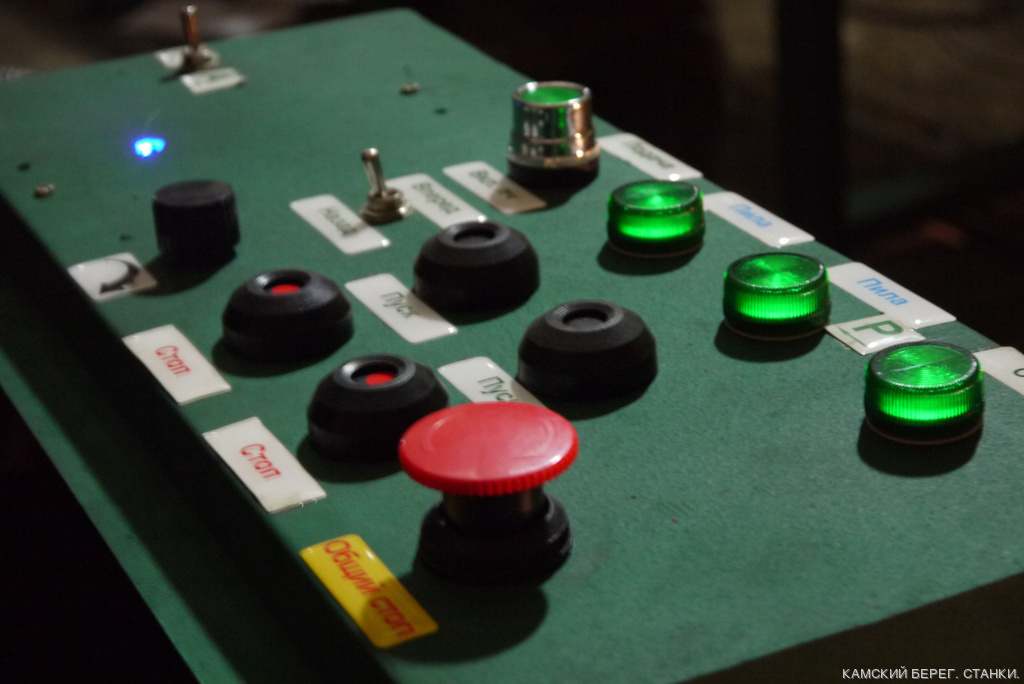

5. Выносной пульт управления с амперметром;
6. Защита от обратного выброса горбыля;
7. Откидной защитный кожух пильного узла;
8. Пилы с твердосплавными напайками, d=700мм - 2 шт. (Россия)
9. Комплект разлучек центральных на 100, 120 и 150мм.

Описание опций

Параметры основного двигателя. Мощность основного двигателя - определяющий параметр брусовального станка. Для выбора оптимальной мощности двигателя необходимо сначала определится с производительностью станка (это можно сделать с помощью таблицы, показывающей зависимость производительности станка от скорости подачи пиломатериала), а затем, сопоставив необходимую вам скорость подачи, количество и диаметр пил и диаметр сырья в таблице зависимости мощности двигателя от различных параметров (смотрите соответствующий подраздел выше), можно понять какая мощность основного двигателя необходима вашему станку.

Эти расчеты также могут произвести наши специалисты по вашему запросу, для этого необходимо прислать нам информацию о том, какие диаметры вы планируете пилить, 2-мя, или 4-мя пилами и какую производительность (по сырью) вы хотите получать.

Диаметр, количество и производитель пильных дисков. Для того, чтобы помимо лафета и горбыля получать также 2 необрезные доски на пильном валу должно быть установлено 4 пилы. Диаметр пил влияет на максимальный диаметр распиливаемых бревен, так пилы d=700мм в зависимости от ширины центральной разлучки позволяют пилить бревна максимальным диаметром от 250 до 265мм, а пилы d=800мм позволяют пилить бревна диаметром до 295 - 305мм. Более подробно зависимости диаметров распиливаемых бревен от диаметра пил и ширины центральной разлучки отображены в таблице технических карактеристик станка. Пильные диски можно заказать как отечественного производителя, так и известных мировых брендов, таких как Faba, Gass, Pilana, или др. по согласованию. Так же вы можете заказать станок без пильных дисков, или купить их самостоятельно и прислать нам для установки на заказанный станок.

Модуль ЧПУ «А1». В режиме реального времени автоматический определяет нагрузку, действующую на инструмент и в соответствии с полученными данными регулирует скорость обработки.

При фиксированной мощности двигателя привода пил максимальная суммарная глубина пропила и скорость подачи ограничены. Следовательно, чем больше  суммарная глубина пропила, тем меньше должна быть скорость обработки. Станок "Вепрь 700", оборудованный приводом подачи бревен с возможностью плавной регулировки скорости, позволяют оператору управлять скоростью пиления в зависимости от того, какого диаметра обрабатывается бревно и соответственно какая общая суммарная глубина пропилов всех пил в данный момент обработки.

Но оператор объективно не может абсолютно точно выдерживать оптимальную скорость обработки. В основном, скорость никогда не будет оптимальной, а в какие-то моменты времени скорость будет выше максимально допустимой, а в какие-то ниже минимально допустимой.

При скорости ниже оптимальной станок работает ниже своих возможностей, не делает тот объем работы, который мог бы делать. При скорости ниже минимально допустимой происходит повышенный износ пил, появляется опасность "горения" пил. При скорости выше максимально допустимой, возникает перегрузка, которая переводит станок в “экстремальный” режим, что отрицательно сказывается на ресурсе основных составляющих (двигатели, шпиндели, инструмент) при этом качество обработки так же ухудшается.

Блок системы управления «МОДУЛЬ А1» позволяет отслеживать текущую нагрузку на двигатель привода пил и, в зависимости от нее, автоматически изменять скорость подачи бревен в пильный узел.

Использование данного блока является самым малозатратным способом повысить производительность станка без увеличения энергопотребления.

Кроме того, использование данного блока исключает возможность возникновения экстремальных перегрузок, что увеличивает ресурс станка и уменьшает вероятность нештатных ситуаций.

Блок управления «МОДУЛЬ А1» является отключаемым, т.е. оператор может в любой момент отключить систему автоматической обратной связи и продолжить обработку в ручную регулируя скорость подачи.

Данная система так же может быть установлена на любые станки, в которых управление скоростью обработки осуществляется с помощью частотных преобразователей, в том числе, на станки ранее выпущенные нашим предприятием.

Рольганг (приемный стол). После обработки брево должно выходить на приемный стол, на котором происходит сортировка и разгрузка готового материала. Приемным столом может быть подающий стол следующего многопильного станка, в котором будет происходить распиловка лафета, либо отдельной независимой конструкцией

Система приводных рябух на выходе. Обычно при работе на станке необходим человек на выходе бревна, он не только сортирует полученный материал, но и помогает вытягивать из станка необрезные доски и горбыль, т. к. после распиловки цепной толкатель двигает только лафет в центре. Данная опция избавляет от необходимости принимать человеком распиленный брус на выходе. Две вертикальные приводные рябухи надежно вытягивают и необрезные доски и горбыль. Опция оптимальна при встраивании станка в автоматизированные линии по распиловке. Минимальный диаметр бревна, при котором работают рябухи - 150мм.
