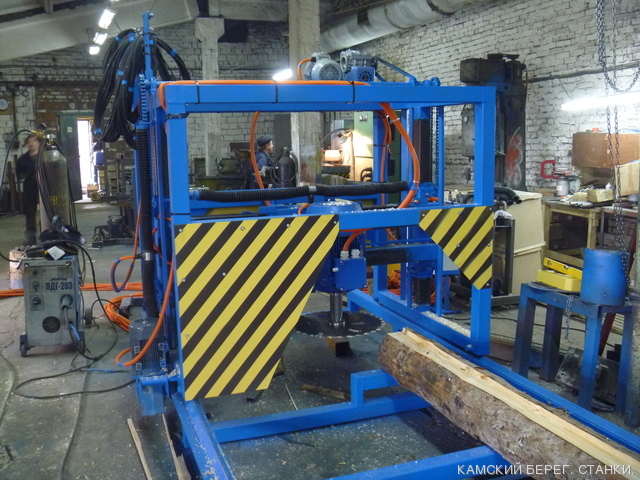

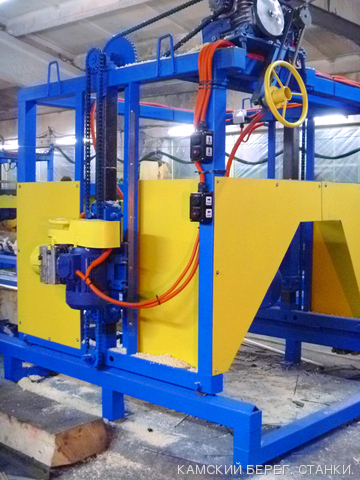

Пилорама дисковая "Вятка 600"

Дисковая угловая пилорама "ВЯТКА 600" - современный инструмент для получения, обрезной доски и бруса , без кантования бревна. Пилорама сочетает в своей конструкции универсальность, гибкость, простоту использования, высокое качество готовой продукции, высокую надежность всех узлов.

Пилорама предназначена для продольной распиловки бревен различных пород, в том числе, твердых.

Пилорамой обеспечивается точность геометрия доски в соответствии с самыми высокими требованиями - погрешность не более 0,5 мм на всей длине доски 6м.

Эффективность углового пиления повышается при увеличении диаметра пиловочника. Мы рекомендуем распиливать в угловом режиме пиловочник от 350 мм в диаметре и выше.

Максимальный диаметр пиловочника, который может быть распилен пилорамой "Вятка 600" в стандартной комплектации - 800 мм

Угловая пилорама "Вятка 600" может быть изготовлена в модификации, позволяющей распиливать бревна до 1000 мм в диаметре. По специальному заказу возможно изготовление угловой пилорамы для диаметра бревна свыше 1000 мм.



Преимущества дисковой угловой пилорамы "ВЯТКА" перед ленточной:

Точная геометрия и высокое качество поверхности (близкое к качеству строганной доски) пиломатериала, получаемого на дисковых угловых пилорамах "ВЯТКА 600" позволяет задавать минимальный "припуск" по толщине доски, при дальнейшей обработке на четырехстороннем станке, что положительно сказывается на рентабельности производства.

Только угловая дисковая пилорама позволяет распиливать бревно полностью без переворотов. При любых других схемах распиловки бревно приходиться крутить и заново устанавливать, что требует много времени, усилий и очень плохо сказывается на точности геометрии доски, так как повторно бревно очень трудно поставить в нужное положение.

Коэффициент выхода доски и бруса - на угловой дисковой пилораме является максимальным из возможных (порядка 70%-75%). При оптимальном выборе схемы раскроя горбыля и срезки остается очень мало.

Древесина твердых и ценных пород, как правило, распиливается только на дисковых пилорамах.

Стоимость пиломатериала, распиленного на дисковой пилораме выше, так как выше качество пиломатериала и лучше стабильность размеров.

Качественная дисковая пила обладает очень высокими экономическими характеристиками. Затраты на ее покупку и обслуживание в расчете на кубометр распиленного материала намного меньше, чем для ленточной пилы. А большой ресурс пильных дисков позволяет тратить меньше времени на подготовку инструмента.

Принцип работы угловой дисковой пилорамы



.

Распиловка производится двумя пилами, установленными под углом 90° и сдвинутыми друг относительно друга в горизонтальной плоскости. Оператор с выносного пульта управляет автоматизированным перемещением пильной каретки в трех направлениях.

Скорость подачи регулируется частотным преобразователем, что позволяет добиться оптимального режима распиловки и существенно повысить производительность.







Конструктивные решения дисковой угловой пилорамы "ВЯТКА", обеспечивающие высокое качество, надежность, производительность , удобство в эксплуатации и обслуживании:

1) Надежная, хорошо зарекомендовавшая себя во множестве изделий нашего предприятия конструкция рамы и направляющих пилорамы. Отработанная технология позволяет добиться точности установки рамы в пределах 0.5 мм, что обеспечивает точность размеров получаемой продукции и идеальные условия для работы инструмента. Рама станка разборная, что упрощает транспортировку.

2) Перемещение всех подвижных узлов в каретке пилорамы осуществляется по текстолитовым вкладышам. При этом есть возможность точно регулировать усилие прижима. Такая конструкция гарантирует высокую точность и жесткость всей системы одновременно обеспечивая многолетний ресурс работы станка.

3) Во всех нагруженных узлах для перемещения элементов используются не винты (как во многих распространенных станках), а усиленные цепи сельскохозяйственного назначения. Эти цепи рассчитаны на долговременную работу в очень жестких условиях, при большой нагрузке, что очень важно в условиях деревообрабатывающего производства.

4) Привод перемещения каретки станка по раме работает по принципу рейки, по которой катится шестерня. В качестве рейки используется жестко приваренная к раме станка цепь. Такая конструкция обеспечивает очень точную и плавную подачу каретки без каких-либо рывков. Усилие прижима шестеренки к рейке так же точно регулируется. При этом приводной механизм подпружинен в двух плоскостях, что оберегает его от перегрузок и поломок при возникновении нештатной ситуации (например, если каретка по недосмотру персонала во что-то уперлась, то приводная звездочка просто отыграет и ни редуктор, ни двигатель не пострадают.)

5) В конструкции станка используются только качественные комплектующие: редуктора, подшипники, элементы электрических схем - отечественного и импортного производства, от проверенных поставщиков.

Технические характеристики дисковой угловой пилорамы "ВЯТКА 600":

Параметр

Значение



в базе

опционально



Максимальный диаметр заготовки (в комле), мм.

800

1000; 1200



Длина обрабатываемой заготовки, м.

0,5 - 6,5

до 8,5



Диаметр дисковых пил, мм

550

600; 500



Максимальная ширина обрезной доски (пилы d=550мм) в угловом режиме, при планшайбах рекомендуемого [1] диаметра, мм

200*

-



Максимальная ширина обрезной доски (пилы d=600/500мм) в угловом режиме, при планшайбах рекомендуемого диаметра, мм

-

220/180



Максимальная ширина обрезной доски (пилы d=600/550/500мм) в угловом режиме, при планшайбах уменьшенного [2] диаметра, мм

-

230/215/190



Максимальное сечение бруса (пилы d=550мм) в угловом режиме, при планшайбах рекомендуемого диаметра, мм

200х200

-



Максимальное сечение бруса (пилы d=600/500мм) в угловом режиме, при планшайбах рекомендуемого диаметра, мм

-

210х210/180х180



Максимальное сечение бруса (пилы d=600/550/500мм) в угловом режиме, при планшайбах уменьшенного диаметра, мм

-

230х230/215х215/ 190х190



Максимальная ширина доски (пилы d=550мм) в горизонтальном режиме [3], при планшайбах рекомендуемого диаметра, мм

-

400



Максимальная ширина доски (пилы d=600/500мм) в горизонтальном режиме, при планшайбах рекомендуемого диаметра, мм

-

420/360



Максимальная ширина доски (пилы d=600/550/500мм) в горизонтальном режиме, при планшайбах уменьшенного диаметра, мм

-

465/425/380



Максимальный диаметр распиливаемого бревна в горизонтальном режиме без переворота (в комле), пилы d=550мм, при рекомендуемых/уменьшенных планшайбах мм.

-

400/425



Максимальный диаметр распиливаемого бревна в горизонтальном режиме без переворота (в комле), пилы d=600мм, при рекомендуемых/уменьшенных планшайбах мм.

-

420/465



Максимальный диаметр распиливаемого бревна в горизонтальном режиме без переворота (в комле), пилы d=500мм, при рекомендуемых/уменьшенных планшайбах мм.



360/380



Максимальный диаметр распиливаемого бревна в горизонтальном режиме с переворотом, пилами 600/550/500мм, при планшайбах рекомендуемого диаметра, мм

-

590/565/510



Максимальный диаметр распиливаемого бревна в горизонтальном режиме с переворотом, пилами 600/550/500мм, при планшайбах уменьшенного диаметра, мм

-

655/600/535



Толщина нижнего горбыля, мм

30



Скорость пиления, м/мин

0 - 30



Суммарная установленная мощность, кВт

32,25

от 23,5 до 48,95



Максимальная потребляемая мощность, кВт

30,75

от 22,00 до 45,95



Количество электродвигателей

5

от 4 до 8



Номинальное напряжение, В

380



Пильный узел, мощность двигателей, кВт

2х15,0

2х11,0; 2х18,5 или 2х22,0



Электродвигатель привода подачи каретки, мощность, кВт

0,75

-



Электродвигатель Транспортера для удаления стружки из-под станка, мощность, кВт

-

2,2



Электродвигатель вертикального позиционирования пильного узла, мощность, кВт

0,75



Электродвигатель горизонтального позиционирования пильного узла, мощность, кВт

0,75



Электродвигатель подъема кантователя, мощность, кВт

-

0,75



Электродвигатель вращения кантователя, мощность, кВт

-

0,75



Габариты (ДхШхВ), м

11,5х2,2х2,1

до 13,5х2,2х2,4



Масса, кг

1500

до 2000



Количество обслуживающих, чел

2



* - здесь и далее, размеры выпиливаемых материалов указаны с учетом запаса на строжку не менее 5мм



[1] - Использование для крепления пил планшайб рекомендуемых диаметров гарантирует стабильное высокоскоростное пиление любых пород древесины.




Рекомендуемые диаметры планшайб для крепления пил диаметром 500мм - 130мм




Рекомендуемые диаметры планшайб для крепления пил диаметром 550мм - 140мм




Рекомендуемые диаметры планшайб для крепления пил диаметром 600мм: на вертикальную пилу - 150мм, на горизонтальную пилу - 170мм




[2] - Для увеличения максимальных размеров выпиливаемого материала допускается (но не рекомендуется) крепление пил планшайбами уменьшенных диаметров.




Допустимые диаметры планшайб для крепления пил диаметром 500мм - 110мм




Допустимые диаметры планшайб для крепления пил диаметром 550мм - 115мм




Допустимые диаметры планшайб для крепления пил диаметром 600мм - 125мм




Стабильная работа, при использовании планшайб диаметром меньше рекомендуемого, не гарантируется.




[3] - Горизонтальный режим пиления доступен при заказе опции "Поворотный пильный узел



Каждая пилорама проходит обязательную проверку на соответствие нормам ГОСТ 30091-93 и ГОСТ 23183-78

Порядок работы на угловой дисковой пилораме "ВЯТКА 600" (схематически):

  1. Заготовка фиксируется на раме имеющейся системой крепления.
  2. Пильный узел настраивается на необходимую толщину, ширину доски (первого съема).
  3. Запускаются двигатели пил.
  4. Каретка подается вдоль бревна, осуществляя распиловку.
  5. Снимается отпиленная доска.
  6. Каретка возвращается в исходное положение.
  7. Пильный узел настраивается на необходимую ширину (толщину) следующей доски.
    Цикл повторяется с п. 4.

  ! Устанавливать бревно на станок и снимать готовое изделие удобнее всего тельфером или кран-балкой.

  ! Для достижения наилучшей производительности следует предусмотреть в рабочей зоне станка три площадки: площадка для складирования бревен, подготовленных для обработки; площадка для складирования готовых изделий; площадка для организации удаления стружки.

Производительность

В зависимости от используемого режима, диаметра пил, диаметра пиловочника, номенклатуры получаемых материалов, мощности установленных двигателей и других факторов, производительность дисковой угловой пилорамы "Вятка 600" составляет от 4 до 10 куб. м. готовой продукции (обрезной доски) в 8-ми часовую смену. При рациональном раскрое бревна (при котором получается наибольший % выхода товарной продукции) реальная производительность составляет около 5 - 6 куб. м. готовой продукции в смену. Данные соответствуют станкам без вспомогательных электромеханических или гидравлических механизмов, устанавливаемых опционально. При наличии таких механизмов прирост производительности составляет до 50-60%.

Инструмент

Основной пильный узел пилорамы "ВЯТКА 600" оснащается дисковыми пилами для продольной распиловки диаметром 550 (опционально 500 или 600) мм. польских фирм GASS или FABA.



Обе фирмы при производстве используют современное сверх точное оборудование, лучшие европейские материалы, а качество их продукции подтверждено международным сертификатом качества ISO 9001.





Прорези для выноса опилок и выкидные зубья, которыми оснащены данные пилы способствуют более стабильному, чистому и скоростному пилению. Зачистные ножи предохраняют тело пилы от контакта с древесиной, предотвращая таким образом, перегрев пильного диска.

Использование качественных пил с твердосплавными напайками обеспечивает большой ресурс от заточки до заточки и высокое качество поверхности доски.

Базовая комплектация

Вятка 600”. Базовая комплектация.

  1. Станина разборная, под бревно 6,5 м;

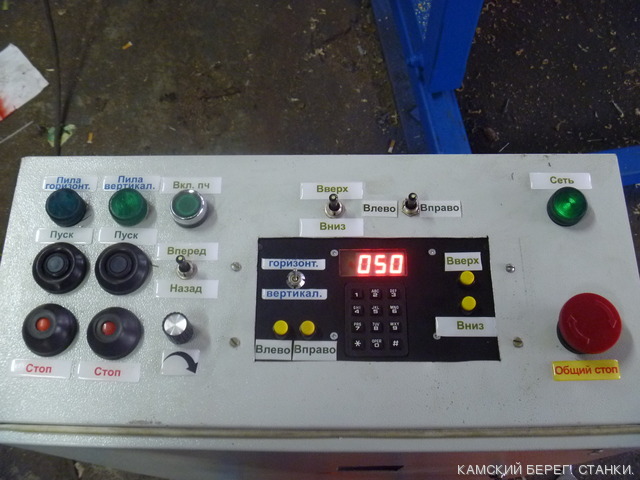

  2. Пильная каретка, электромеханический регулируемый привод подачи, выносной пульт управления;
  3. Пильный узел углового пиления, 2 х 15 кВт, с электромеханическими приводами вертикального и горизонтального перемещения;
  4. Аналоговые линейки на каретке в виде круглых циферблатов (2 шт.);
  5. Дисковые пилы 550 мм с твердосплавными напайками (2 шт.);
  6. Торцевые зажимы, боковые эксцентриковые зажимы.

Описание опций

Длина обрабатываемого бревна. При необходимости обрабатывать бревна длиной более 6,5 м, станина удлиняется под бревно 8,5 м.



.

Диаметр обрабатываемого бревна. В базовой комплектации максимальный диаметр (в комле) бревна, которое можно распилить на станке - 800 мм. Если предполагается обрабатывать лес большего диаметра, данный параметр можно увеличить. При этом несколько увеличиться ширина и высота станка.



Оснащение основного привода пил менее мощными двигателями: 2х11 кВт. Данная опция позволяет использовать пилораму в условиях определенной ограниченности энергетических ресурсов. Пилорама в таком исполнении вполне способна нормально работать с лесом хорошего и среднего качества (с некоторым снижением скорости пиления), однако необходимо осознавать, что лиственные породы, твердый северный лес, промороженную древесину будет пилить значительно сложнее. Данная опция возможна только при использовании пил d<=550мм. При использовании пил d=600мм замена стандартных двигателей на менее мощные не допускается.



.

Оснащение основного привода пил более мощными двигателями: 2х18,5 кВт или 2х22,0 кВт.Данная опция позволяет повысить скорость и стабильность пиления. Эти характеристики становятся менее зависимыми от таких параметров древесины как влажность, твердость, промороженность и т. д.



Диаметр пильных дисков. Диаметр дисковых пил, которые будут устанавливаться на станок изначально. Пилы большего диаметра позволяют получать при пилении доску и брус большего сечения. Меньшие пилы обладают более тонким, экономичным пропилом, соответственно позволяют получить более высокий процент выхода и требуют меньше электричества. Пилы меньшего диаметра дешевле и стабильнее в эксплуатации. Поставить затем на станок пилы другого диаметра можно будет, только если будет заказана опция "Возможность использование пил различных диаметров". Подробно о том, пилы каких диаметров позволяют получать какие сечения доски и бруса смотрите в таблице технических характеристик станка на странице общего описания станка.

Оснащение каретки системой электронных линеек. Позволяет значительно быстрее и точнее передвигать пильный узел. Оператор на пульте выбирает требуемое значение перемещения пилы, нажимает кнопку, пильный узел в автоматическом режиме перемещается на заданное расстояние.

Возможность использования пил различных диаметров. В базовой комплектации станок предназначен для работы только с пилами одного диаметра (500, 550 или 600мм на выбор). При заказе данной опции на каретке делаются дополнительные пазы креплений пильных узлов, а так же поставляются дополнительные оправки для крепления пил, и при желании двигатели можно сводить и разводить относительно друг друга для установки пил иного диаметра. Опция позволяет повысить гибкость и универсальность станка, так, например, получив тонкомерный лес, можно установить пилы меньшего диаметра с меньшим пропилом и несколько сократить расходы материала, повысив общий процент выхода.

Боковые винтовые зажимы бревна вместо эксцентриковых. Позволяют практически не уделять внимания правильному положению бревна на раме станка. Винтовые зажимы сами фиксируют бревно в нужном (центральном) положении. Однако они более капризны, винты требуют постоянного ухода, смазки, очистки от опилок. Эксцентриковые зажимы более универсальны.

Транспортер для удаления опилок из-под станка. Позволяет нажатием одной кнопки вынести накопившиеся опилки из-под станины станка в переднюю, или заднюю часть станины, туда, откуда ее удаление будет более удобным. Таким образом, существенно экономиться время и повышается производительность.

Поворотный узел для горизонтального пиления. Оснащение станка одним поворотным пильным узлом позволяет переводить пилораму из углового режима пиления в горизонтальный. Таким образом, в зависимости от текущих потребностей и имеющегося сырья, можно использовать станок и как угловую пилораму и как пилораму горизонтального пиления. На перенастройку пилорамы из одного режима в другой требуется около 40 минут.

Комплект планшайб другого диаметра. Для уверенного пиления любого сырья на максимальной скорости, в базовой комплектации пилы крепятся с помощью планшайб диаметром 140мм и 160мм для пил d=550мм и d=600мм соответственно. При этом максимальная ширина выпиливаемой доски составляет 200мм/215мм (ограничивается расстоянием между краем планшайбы и кончиком зуба пилы, которое составляет соответственно 205мм/220мм). Для того чтобы иметь возможность выпиливать доски несколько большей ширины (до 215мм/230мм) можно дополнительно к стандартным заказать планшайбы уменьшенного до 125мм/115мм диаметра соответственно. Однако следует понимать, что скорость и стабильность пиления, вероятно, будет ниже, особенно на твердой и мерзлой древесине. Вместе с планшайбами поставляется соответствующая оправка на вал двигателя. Пилы для планшайб уменьшенного диаметра должны быть просверлены соответствующим образом (межцентровое расстояние крепежных отверстий разное), одну и ту же пилу с планшайбами разного диаметра использовать невозможно.

Кантователь бревен. цепной электромеханический кантователь позволяет быстро поворачивать бревно вдоль оси без физический усилий со стороны персонала.

Боковой загрузчик бревен: позволяет быстро и без усилий загрузить бревно на станину станка, оснащается гидравлическим приводом.

Подъем вершины бревна.

Механический подъем

Гидравлический подъем

 Поднимающаяся дополнительная опора (может подниматься вручную или с помощью гидравлики) позволяет, в случае необходимости, выровнять положение бревна, например, в случае сильно выраженной конусности или комлистости. Доски, выпиленные параллельно оси роста бревна, считаются более качественными. Гидравлический вариант ставится только в комплекте с "Гидравлическими зажимами бревна" или с "Боковым загрузчиком бревен".

Гибкий кабель-канал.

Для бревен 6.5м

Для бревен 8.5м

 В базовой комплектации кабели от электрического шкафа, протянутые к каретке станка, подвешены на тросе, натянутом между двумя стойками на концах станины. Прокладка данных кабелей в гибком кабель-канале, проходящем в закрытой боковой зоне станины, повышает удобство загрузки бревен (можно использовать тельфер с любой стороны) и минимизирует риск повреждения кабелей при работе.

Питающий кабель в комплекте. В базовую комплектацию питающий кабель (кабель, с помощью которого подключается к электричеству электрошкаф и непосредственно станок) не входит, т. к. длина кабеля зависит от расстояния, на котором электрошкаф будет стоять от ВРУ (вводно-распределительного устройства), а оно у всех разное. Однако, если Вы знаете, как будет расположен станок, можете сразу заказать питающий кабель соответствующей длины в комплекте.

"Вятка 600", видео:

https://youtu.be/eWPMaA4nMUM
