Назначение станка

Универсальность. Широкая номенклатура изделий - на одном станке.

Дисковая пилорама угловая с поворотным диском "Север 550" является недорогой дисковой пилорамой, предназначенной для использования, в основном, на небольших деревообрабатывающих предприятиях. Конструкция пилорамы позволяет распиливать бревна большого диаметра и гибко менять схему распила. На этой дисковой пилораме можно пилить брус и доску высокого качества.

Распилить бревно до 1200 мм в диаметре - без проблем.

Пилорама "Север 550" особенно удобна для распиловки крупногабаритных бревен на брус и доску. Максимальный диаметр бревна (в комле) от 800 мм в базовой комплектации до 1200 мм опционально.

Лучший выбор для малого бизнеса.

В сочетании с идеальной геометрией изделий, самым высоким процентом выхода полезного материала, возможностью выбирать оптимальную схему радиального распила, простотой эксплуатации, дисковые пилорамы с поворотным пильным узлом не имеют себе равных по совокупности параметров.

Минимальная стоимость пилорамы делает ее доступной для широкого круга деревообработчиков, особенно для малого и среднего бизнеса.

Преимущества угловой дисковой пилорамы "СЕВЕР 550" перед ленточной:

Точная геометрия и высокое качество поверхности (близкое к качеству строганной доски) пиломатериала, получаемого на  угловых дисковых пилорамах "СЕВЕР 550" позволяет задавать минимальный "припуск" по толщине доски, при дальнейшей обработке на четырехстороннем станке, что положительно сказывается на рентабельности производства.

Только угловая дисковая пилорама позволяет распиливать бревно полностью без переворотов. При любых других схемах распиловки бревно приходиться крутить и заново устанавливать, что требует много времени, усилий и очень плохо сказывается на точности геометрии доски, так как повторно бревно очень трудно поставить в нужное положение.

Коэффициент выхода доски и бруса - на угловой дисковой пилораме является максимальным из возможных (порядка 70%-75%). При оптимальном выборе схемы раскроя горбыля и срезки остается очень мало.

Древесина твердых и ценных пород, как правило, распиливается только на дисковых пилорамах.

Стоимость пиломатериала, распиленного на дисковой пилораме выше, так как выше качество пиломатериала и лучше стабильность размеров.

Качественная дисковая пила обладает очень высокими экономическими характеристиками. Затраты на ее покупку и обслуживание в расчете на кубометр распиленного материала намного меньше, чем для ленточной пилы. А большой ресурс пильных дисков позволяет тратить меньше времени на подготовку инструмента.

Принцип работы угловой дисковой пилорамы "Север 550"

Пиление осуществляется одним диском, установленном на поворотном механизме в обе стороны, без холостых ходов.

В начале распиловки пильный диск находится в горизонтальном положении. Во время движения вперед выполняется горизонтальный рез по длине бревна. На конце бревна пильный диск одним движением поворачивается в вертикальное положение. Во время обратного хода каретки надрезанная часть отделяется вертикальным резанием. Далее следует поворот пильного диска в горизонтальное положение и повторение цикла резания. Таким образом, происходит быстрый раскрой бревна на обрезной пиломатериал требуемого сечения.

Дисковое пиление обеспечивает идеальную геометрию доски и высокую производительность.

Цикл пиления: ход вперед, поворот пилы, ход назад на бревне 6м осуществляется не более чем за 1 минуту.

Резерв мощности двигателя 15.0 кВт обеспечивает комфортные условия работы пилорамы в любых условиях и большой ресурс непрерывной эксплуатации.

Преимущества дисковой угловой пилорамы "СЕВЕР 550" перед аналогичными станками конкурентов:

Основным преимуществом дисковой угловой пилорамы "Север 550" перед другими однодисковыми пилорамами с поворотным механизмом является хорошо продуманная эргономика станка, что влечет за собой несравнимо более высокий уровень удобства работы на пилораме, что в свою очередь, естественно, напрямую сказывается на производительности станка.

Оператор, работающий на дисковой пилораме "Север 550", ходит внутри станины по специальному настилу, который обеспечивает комфортное и свободное перемещение даже зимой.

Поворотный механизм устроен таким образом, что поворот дисковой пилы производится одним движением руки оператора, в отличие от моделей однодисковых поворотных пилорам других производителей, в которых чтобы повернуть пилу оператору необходимо подойти к пильному узлу сбоку, открутить фиксатор, повернуть узел, закрутить фиксатор (все это происходит в опасном наклонном положении над пилой) и только после всех этих отнюдь не мгновенных манипуляций каретка готова к очередному пропилу. На операцию поворота диска на таких пилорамах уходит от 10 до 15 секунд, в то время как на пилораме "Север 550" перевод диска из горизонтального положение в вертикальное (или наоборот) занимает не более 1 секунды!

Пилорама дисковая угловая "Север 550" оснащена специальным регулируемым передвижным ограничителем поперечного перемещения пильного узла, который позволяет буквально с закрытыми глазами передвигать пильный узел в сторону, задавая очередную толщину или ширину доски, при этом гарантируется абсолютная стабильность и идентичность этих размеров. Принцип работы: ограничитель настраивается на соответствующий размер (с учетом толщины пропила) доски, например, толщину 50мм и при последующем перемещении пильного узла достаточно просто сдвинуть его до упора и можно пилить следующую доску. В то время как производится пропил, ограничитель передвигается далее в сторону до упора и фиксируется. Пильный узел снова можно двигать до тех пор, пока он не упрется в ограничитель, чтобы получить доску точно такого же размера как предыдущие. Данное устройство позволяет значительно снизить вероятность ошибки оператора и всегда получать продукцию точных и стабильных размеров.

Технические характеристики дисковой угловой пилорамы "СЕВЕР 550":

Каждая пилорама проходит обязательную проверку на соответствие нормам ГОСТ 30091-93 и ГОСТ 23183-78

Производительность

В зависимости от используемого режима, диаметра пиловочника, номенклатуры получаемых материалов и других факторов, реальная производительность дисковой угловой пилорамы "Север 550" составляет от 3 до 10 куб. м. готовой продукции в смену. При рациональном раскрое бревна и акценте на максимальный % выхода продукции реальная производительность составляет 4 - 6 куб. м. готовой продукции в смену. При пилении крупного лафета и необрезных досок (работа в режиме горизонтальной пилорамы) производительность может составлять до 10 куб. м. готовой продукции в смену. Техническая скорость пиления станка - 1 шестиметровая обрезная доска за 1 минуту, что при сечении доски 100х50 мм соответствует 14,4 м/куб. готовой продукции в 8-ми часовую смену.

ИНСТРУМЕНТ

Основной пильный узел пилорамы "СЕВЕР 550" оснащается дисковыми пилами для продольной распиловки диаметром 550 мм. польских фирм FABA, или GASS.

Обе фирмы при производстве используют современное сверх точное оборудование, лучшие европейские материалы, а качество их продукции подтверждено международным сертификатом качества ISO 9001.

Прорези для выноса опилок и выкидные зубья, которыми оснащены данные пилы, способствуют более стабильному, чистому и скоростному пилению. Зачистные ножи предохраняют тело пилы от контакта с древесиной, предотвращая таким образом, перегрев пильного диска.

Использование качественных пил с твердосплавными напайками обеспечивает большой ресурс от заточки до заточки и высокое качество поверхности доски.

  Базовая комплектация

“Север 550”. Базовая комплектация:

1. Станина разборная, под бревно 6,5 м;
2. Пильная каретка, ручной принцип подачи;
3. Поворотный пильный узел (угол поворота 90 градусов):
     a. Мощность: 15 кВт;
     b. Привод вертикального перемещения: электромеханический;
     c. Привод горизонтального (поперечного) перемещения: ручной;
4. Аналоговые линейки на каретке - 2 шт.;
5. Устройство (передвижной ограничитель) для точного соблюдения размеров серийно выпиливаемых досок одинаковой толщины (ширины).
6. Дисковая пила GASS 550 мм (18 зубьев с т/с напайками + 18 выкидных зубьев + 6 зачистных ножей, толщина тела пилы 3,5мм, ширина напайки 5,5мм) - 1 шт.;
7. Торцевые эксцентриковые зажимы, боковые клинья.

 Описание опций

Длина обрабатываемого бревна. При необходимости обрабатывать бревна длиной более 6,5 м, станина удлиняется под бревно 8,5 м.

Диаметр обрабатываемого бревна. В базовой комплектации максимальный диаметр (в комле) бревна, которое можно распилить на станке - 800 мм. Если предполагается обрабатывать лес большего диаметра, данный параметр можно увеличить. При этом несколько увеличиться ширина и высота станка. Если необходимости в обработке леса больших диаметров нет, то максимальное значение этого параметра можно уменьшить, что сделает станок компактнее (следовательно - дешевле в транспортировке), легче и немного жестче (следовательно - чуть стабильнее в работе).

Диаметр пильного диска. Диаметр дисковой пилы, которая будет устанавливаться на станок изначально. Пила большего диаметра позволяет выпиливать более широкие доски и брус большего сечения. Меньшая пила обладает более тонким, экономичным пропилом, соответственно позволяет получить более высокий процент выхода и требует меньше электричества. Пилы меньшего диаметра дешевле и стабильнее в эксплуатации. Поставить затем на станок пилу другого диаметра можно будет, только если будет заказана опция "Возможность использование пил различных диаметров". Подробно о том, пилы каких диаметров позволяют выпиливать какую продукцию смотрите в таблице технических характеристик станка на странице общего описания станка.

Привод подачи каретки в базовой комплектации ручной (каретка толкается вручную). Можно заказать электромеханический привод подачи каретки в двух вариантах: с постоянной скоростью или с плавно регулируемой скоростью. Каретка снабжается электродвигателем, для автоматического движения по станине. Отпадает необходимость толкать при работе каретку вручную.  Нерегулируемый привод дешевле, регулируемый дороже, но он позволяет плавно регулировать скорость подачи в зависимости от условий работы и качества заготовки. Привод работает по принципу рейки, по которой катится шестерня. Конструкция обеспечивает очень точную и плавную подачу каретки без каких-либо рывков. Усилие прижима шестеренки к рейке регулируется. Узел подпружинен в двух плоскостях, что оберегает его от перегрузок и поломок. Управление электромеханическим приводом производится с каретки, т. е. оператор по-прежнему должен идти рядом с кареткой (чтобы переворачивать пилу и двигать пильный узел поперек бревна), за исключением случая, когда помимо электромеханического привода каретки заказывается опция "Электромеханический поворот пилы", тогда пульт управления будет выносным и оператор при работе будет стоять на месте, поворачиваясь к каретке лишь для того чтобы передвинуть пильный узел в сторону для следующего пропила (если не заказана опция "Электромеханическое поперечное перемещение пильного узла", при наличии которой это можно будет делать нажатием кнопки).

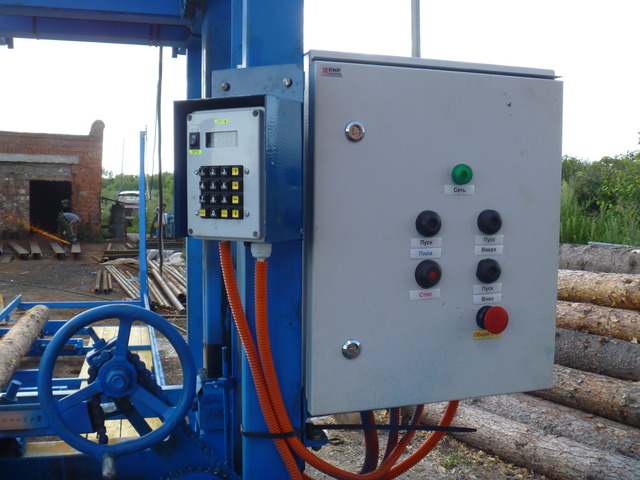

Оснащение каретки электронной линейкой. Позволяет значительно быстрее и точнее передвигать пильный узел. Оператор на пульте выбирает требуемое значение перемещения пилы, нажимает кнопку, пильный узел в автоматическом режиме перемещается на заданное расстояние.

.Механизм поворота пилы. В базовой комплектации - ручной. Можно установить электромеханический привод поворота пилы, тогда поворот пилы будет происходить по нажатию кнопки. Однако, т. к. ручной поворот сам по себе вполне удобен, заказывать электромеханический поворот пилы имеет смысл вместе с опцией "электромеханический регулируемый привод подачи каретки", тогда оператору можно будет не ходить за кареткой, а стоять на месте.

.

Механизм поперечного перемещения пильного узла. В базовой комплектации - ручной. Электромеханический имеет смыл заказывать вместе с "Электромеханическим регулируемым приводом подачи каретки" и с "Электромеханическим механизмом поворота пилы", тогда все управление пилорамой будет производиться исключительно с выносного пульта управления.

.

Возможность использования пил различных диаметров. В базовой комплектации станок предназначен для работы пилой только одного диаметра (550мм или 600мм на выбор). При заказе данной опции изготавливается дополнительная оправка для пилы другого диаметра, а кожухи делаются с учетом максимального диаметра возможной пилы. Опция позволяет повысить гибкость и универсальность станка, так, например, получив тонкомерный лес, можно установить пилу меньшего диаметра с меньшим пропилом и несколько сократить расходы материала, повысив общий процент выхода.

Комплект планшайб другого диаметра. Для уверенного пиления любого сырья на максимальной скорости, в базовой комплектации пила крепится с помощью планшайбы диаметром 140мм и 160мм для пил d=550мм и d=600мм соответственно. При этом максимальная ширина выпиливаемой доски составляет 200мм/215мм (ограничивается расстоянием между краем планшайбы и кончиком зуба пилы, которое составляет соответственно 205мм/220мм). Для того чтобы иметь возможность выпиливать доски несколько большей ширины (до 215мм/230мм) можно дополнительно к стандартным заказать планшайбы уменьшенного до 125мм/115мм диаметра соответственно. Однако следует понимать, что скорость и стабильность пиления, вероятно, будет ниже, особенно на твердой и мерзлой древесине. Вместе с планшайбами поставляется соответствующая оправка на вал двигателя. Пилы для планшайб уменьшенного диаметра должны быть просверлены соответствующим образом (межцентровое расстояние крепежных отверстий разное), одну и ту же пилу с планшайбами разного диаметра использовать невозможно. Подробнее о том, пилы каких диаметров и с какими планшайбами позволяют выпиливать какую продукцию, смотрите в таблице технических характеристик станка на странице общего описания станка.

Боковой загрузчик бревен: позволяет быстро и без усилий загрузить бревно на станину станка, оснащается гидравлическим приводом.

Видео работы станка:

https://youtu.be/hJDYnG4fBSA

на видео модель с электроприводом каретки (опция), стандартный выглядит примерно так же.
