Три технологии пиления в одном станке.

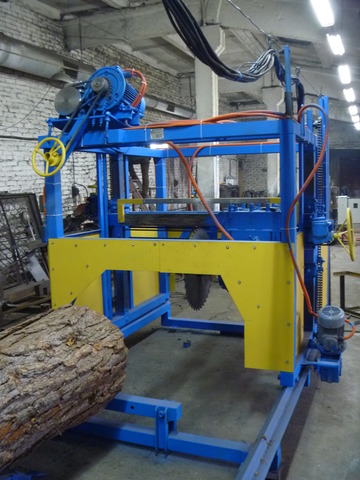

   Дисковый многофункциональный комплекс «ВЯТКА 600 СУПЕР» обеспечивает максимальную гибкость производственного процесса, так как совмещает в себе три технологии пиления в одном станке. Комплекс «ВЯТКА 600 СУПЕР» оборудован двумя пильными дисками диаметром до 600мм, каждый диск может быть достаточно быстро переведен из горизонтального в вертикальное положение и обратно.

При различных комбинациях горизонтального и вертикального положения пильных дисков, универсальный дисковый комплекс «Вятка 600 СУПЕР» может работать как горизонтальная пилорама, пилорама углового пиления и как брусовальный станок с подвижным порталом.

Такая универсальность пилорамы позволяет производителю мгновенно переключаться с одной номенклатуры изделий на другую и оптимально подстраиваться под переработку леса различных диаметров.

Режимы работы универсальной пилорамы "Вятка 600 Супер"

Дисковая пилорама "Вятка 600 Супер" является максимально гибким инструментом для получения широкой номенклатуры пиломатериалов.

В режиме углового пиления пилорама позволяет перерабатывать лес больших диаметров и обеспечивает максимальный процент выхода готовой продукции.

Режим горизонтального пиления удобно использовать для переработки леса средних диаметров на необрезную доску и брус.

Режим брусовального станка оптимален для получения бруса с идеальной геометрией из пиловочника диаметром до 300 мм.

Использование дисковых пилорам для получения различных пиломатериалов по-прежнему остается популярным среди российских деревообработчиков. Высокое качество продукции, надежность и неприхотливость дисковых пильных агрегатов с подвижным порталом делает их всегда востребованными, особенно в малом бизнесе, который не имеет возможности приобретать мощные поточные распиловочные линии.

Конструктивные решения дисковой угловой пилорамы "ВЯТКА 600 СУПЕР", обеспечивающие высокое качество, надежность, производительность , удобство в эксплуатации и обслуживании:

1) Надежная, хорошо зарекомендовавшая себя во множестве изделий нашего предприятия конструкция рамы и направляющих пилорамы. Отработанная технология позволяет добиться точности установки рамы в пределах 0.5 мм, что обеспечивает точность размеров получаемой продукции и идеальные условия для работы инструмента. Рама станка разборная, что упрощает транспортировку.

2) Перемещение всех подвижных узлов в каретке пилорамы осуществляется по текстолитовым вкладышам. При этом есть возможность точно регулировать усилие прижима. Такая конструкция гарантирует высокую точность и жесткость всей системы одновременно обеспечивая многолетний ресурс работы станка.

3) Во всех нагруженных узлах для перемещения элементов используются не винты (как во многих распространенных станках), а усиленные цепи сельскохозяйственного назначения. Эти цепи рассчитаны на долговременную работу в очень жестких условиях, при большой нагрузке, что очень важно в условиях деревообрабатывающего производства.

4) Привод перемещения каретки станка по раме работает по принципу рейки, по которой катится шестерня. В качестве рейки используется жестко приваренная к раме станка цепь. Такая конструкция обеспечивает очень точную и плавную подачу каретки без каких-либо рывков. Усилие прижима шестеренки к рейке так же точно регулируется. При этом приводной механизм подпружинен в двух плоскостях, что оберегает его от перегрузок и поломок при возникновении нештатной ситуации (например, если каретка по недосмотру персонала во что-то уперлась, то приводная звездочка просто отыграет и ни редуктор, ни двигатель не пострадают.)

5) В конструкции станка используются только качественные комплектующие: редуктора, подшипники, элементы электрических схем - отечественного и импортного производства, от проверенных поставщиков.

Технические характеристики дисковой угловой пилорамы "ВЯТКА 600 СУПЕР":

Каждая пилорама проходит обязательную проверку на соответствие нормам ГОСТ 30091-93 и ГОСТ 23183-78

Порядок работы на дисковой универсальной пилораме "ВЯТКА 600 СУПЕР" (схематически):

В режиме горизонтальной, или угловой пилорамы:

1.    Заготовка фиксируется на раме имеющейся системой крепления.

2.    Пильный узел настраивается на необходимую толщину, ширину доски (первого съема).

3.    Запускаются двигатели пил.

4.    Каретка подается вдоль бревна, осуществляя распиловку.

5.    Снимается отпиленная доска.

6.    Каретка возвращается в исходное положение.

7.    Пильный узел настраивается на необходимую ширину (толщину) следующей доски.
Цикл повторяется с п. 4.

В режиме брусовального станка:

1.    Заготовка фиксируется на раме торцевыми зажимами.

2.    Пильный узел настраивается на необходимую толщину, лафета.

3.    Запускаются двигатели пил.

4.    Каретка подается вдоль бревна, осуществляя распиловку.

5.    Двигатели пил останавливаются.

6.    Удаляется отпиленный горбыль.

Далее полученный лафет либо снимается и отправляется на обработку на станке второго ряда (например на многопил), либо поворачивается на 90 градусов, кладется на технологическую доску и крепится торцевыми зажимам для второго прохода и получения бруса.

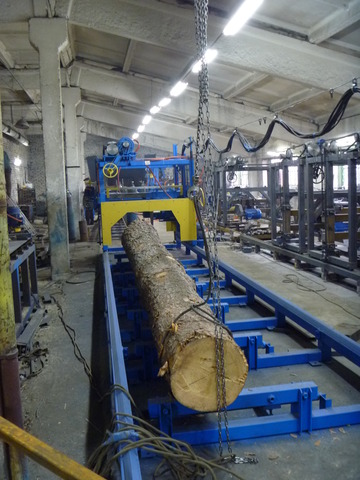

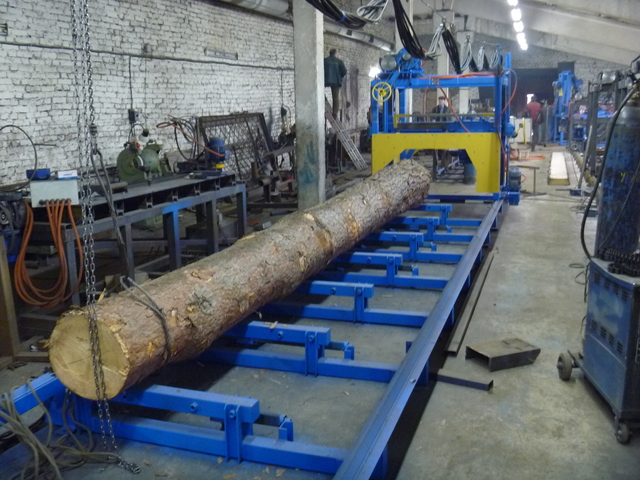

  ! Устанавливать бревно на станок и снимать готовое изделие удобнее всего тельфером или кран-балкой.

  ! Для достижения наилучшей производительности следует предусмотреть в рабочей зоне станка три площадки: площадка для складирования бревен, подготовленных для обработки; площадка для складирования готовых изделий; площадка для организации удаления стружки.

Производительность

В зависимости от используемого режима, диаметра пил, диаметра пиловочника, номенклатуры получаемых материалов, мощности установленных двигателей и других факторов, производительность дискового пильного комплекса "Вятка 600 СУПЕР" составляет от 8 до 16 м/куб перерабатываемого леса в смену.

Инструмент

Основной пильный узел пилорамы "ВЯТКА 600 СУПЕР" оснащается дисковыми пилами для продольной распиловки диаметром 550 (опционально 600) мм. польских фирм GASS или FABA.

Обе фирмы при производстве используют современное сверх точное оборудование, лучшие европейские материалы, а качество их продукции подтверждено международным сертификатом качества ISO 9001.

Прорези для выноса опилок и выкидные зубья, которыми оснащены данные пилы способствуют более стабильному, чистому и скоростному пилению. Зачистные ножи предохраняют тело пилы от контакта с древесиной, предотвращая таким образом, перегрев пильного диска.

Использование качественных пил с твердосплавными напайками обеспечивает большой ресурс от заточки до заточки и высокое качество поверхности доски.

Базовая комплектация

“Вятка 600 СУПЕР”. Базовая комплектация:

1. Станина разборная, под бревно 6,5 м;
2. Пильная каретка, электромеханический регулируемый привод подачи, выносной пульт управления;
3. Два независимых поворотных пильных узла (угол поворота каждого 90 градусов):
4. Мощность: 2х15 кВт;
5. Привод вертикального перемещения: электромеханический;
6. Привод горизонтального (поперечного) перемещения: электромеханический;
7. Аналоговые линейки на каретке в виде круглых циферблатов (2 шт.);
8. Дисковые пилы 550 мм с твердосплавными напайками (2 шт.);
9. Торцевые зажимы, боковые эксцентриковые зажимы, боковые упоры.

Описание опций

Длина обрабатываемого бревна. При необходимости обрабатывать бревна длиной более 6,5 м, станина удлиняется под бревно 8,5 м.

.

Диаметр обрабатываемого бревна. В базовой комплектации максимальный диаметр (в комле) бревна, которое можно распилить на станке - 800 мм. Если предполагается обрабатывать лес большего диаметра, данный параметр можно увеличить. При этом несколько увеличиться ширина и высота станка.

.

Оснащение основного привода пил более мощными двигателями: 2х18,5 кВт или 2х22,0 кВт.Данная опция позволяет повысить скорость и стабильность пиления. Эти характеристики становятся менее зависимыми от таких параметров древесины как влажность, твердость, промороженность и т. д.

Диаметр пильных дисков. Диаметр дисковых пил, которые будут устанавливаться на станок изначально. Пилы большего диаметра позволяют получать при пилении доску и брус большего сечения. Меньшие пилы обладают более тонким, экономичным пропилом, соответственно позволяют получить более высокий процент выхода и требуют меньше электричества. Пилы меньшего диаметра дешевле и стабильнее в эксплуатации. Поставить затем на станок пилы другого диаметра можно будет, только если будет заказана опция "Возможность использование пил различных диаметров". Подробно о том, пилы каких диаметров позволяют получать какие сечения доски и бруса смотрите в таблице технических характеристик станка на странице общего описания станка.

Оснащение каретки системой электронных линеек. Позволяет значительно быстрее и точнее передвигать пильный узел. Оператор на пульте выбирает требуемое значение перемещения пилы, нажимает кнопку, пильный узел в автоматическом режиме перемещается на заданное расстояние.

Возможность использования пил различных диаметров. В базовой комплектации станок предназначен для работы только с пилами одного диаметра (550 или 600мм на выбор). При заказе данной опции на каретке делаются дополнительные пазы креплений пильных узлов, а так же поставляются дополнительные оправки для крепления пил, и при желании двигатели можно сводить и разводить относительно друг друга для установки пил иного диаметра. Опция позволяет повысить гибкость и универсальность станка, так, например, получив тонкомерный лес, можно установить пилы меньшего диаметра с меньшим пропилом и несколько сократить расходы материала, повысив общий процент выхода.

Боковые винтовые зажимы бревна вместо эксцентриковых. Позволяют практически не уделять внимания правильному положению бревна на раме станка. Винтовые зажимы сами фиксируют бревно в нужном (центральном) положении. Однако они более капризны, винты требуют постоянного ухода, смазки, очистки от опилок. Эксцентриковые зажимы более универсальны.

Транспортер для удаления опилок из-под станка. Позволяет нажатием одной кнопки вынести накопившиеся опилки из-под станины станка в переднюю, или заднюю часть станины, туда, откуда ее удаление будет более удобным. Таким образом, существенно экономиться время и повышается производительность.

Комплект планшайб другого диаметра. Для уверенного пиления любого сырья на максимальной скорости, в базовой комплектации пилы крепятся с помощью планшайб диаметром 140мм и 160мм для пил d=550мм и d=600мм соответственно. При этом максимальная ширина выпиливаемой доски составляет 200мм/215мм (ограничивается расстоянием между краем планшайбы и кончиком зуба пилы, которое составляет соответственно 205мм/220мм). Для того чтобы иметь возможность выпиливать доски несколько большей ширины (до 215мм/230мм) можно дополнительно к стандартным заказать планшайбы уменьшенного до 125мм/115мм диаметра соответственно. Однако следует понимать, что скорость и стабильность пиления, вероятно, будет ниже, особенно на твердой и мерзлой древесине. Вместе с планшайбами поставляется соответствующая оправка на вал двигателя. Пилы для планшайб уменьшенного диаметра должны быть просверлены соответствующим образом (межцентровое расстояние крепежных отверстий разное), одну и ту же пилу с планшайбами разного диаметра использовать невозможно.

Кантователь бревен. цепной электромеханический кантователь позволяет быстро поворачивать бревно вдоль оси без физический усилий со стороны персонала.

Боковой загрузчик бревен: позволяет быстро и без усилий загрузить бревно на станину станка, оснащается гидравлическим приводом.
