Назначение дискового многопильного станка "Шторм 600"

Станок универсальный дискового пиления "Шторм 600" предназначен для получения лафета и обрезной доски из пиловочника, диаметром до 660 мм (пиление с разбрусовкой).

Дисковый многопильный комплекс "Шторм 600" является мощным и универсальным инструментом, сочетающим в себе функции пилорамы первого ряда и кромкообрезного станка.

Преимущества дискового пиления в сочетании с гибким механизмом изменения параметров станка позволяют получать пиломатериал высокого качества и добиваться максимального выхода деловой древесины из каждого бревна.

Принцип работы дискового комплекса "Шторм 600"

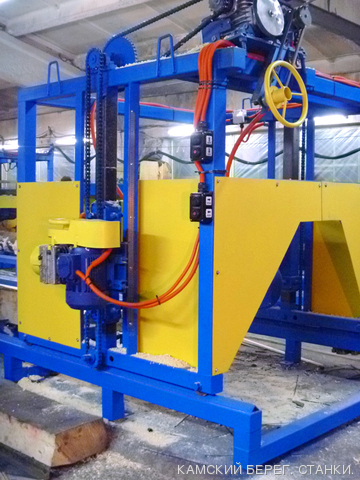

Распиловка бревна производится двумя горизонтальными пилами диаметром 600 мм, расположенными в одной плоскости, и двумя вертикальными пилами меньшего диаметра.

Положение горизонтальной плоскости распила и положение каждой из вертикальных пил задается оператором с пульта управления.

Лазерные указатели распила позволяют оператору подобрать оптимальную схему раскроя для каждого последовательного реза.

Технические характеристики дискового станка "Шторм 600"

Каждая пилорама проходит обязательную проверку на соответствие нормам ГОСТ 30091-93 и ГОСТ 23183-78

Описание опций

Длина обрабатываемого бревна. При необходимости обрабатывать бревна длиной более 6,5 м, станина удлиняется под бревно 8,5 м.

Оснащение основного привода пил более мощными двигателями: 2х15 кВт. Данная опция позволяет повысить скорость и стабильность пиления. Эти характеристики становятся менее зависимыми от таких параметров древесины как влажность, твердость, промороженность и т. д.

Диаметр пильных дисков. Диаметр дисковых пил, которые будут устанавливаться на станок изначально. Пилы большего диаметра позволяют распиливать большее по диаметру бревно. Меньшие пилы обладают более тонким, экономичным пропилом, соответственно позволяют получить более высокий процент выхода и требуют меньше электричества. Пилы меньшего диаметра дешевле и стабильнее в эксплуатации. Поставить затем на станок пилы другого диаметра можно будет, только если будет заказана опция "Возможность использование пил различных диаметров".

Возможность использования пил различных диаметров. В базовой комплектации станок предназначен для работы только с пилами одного диаметра (600 или 550мм на выбор). При заказе данной опции на каретке делаются дополнительные пазы креплений пильных узлов и при желании двигатели можно сводить и разводить относительно друг друга для установки пил иного диаметра. Опция позволяет повысить гибкость и универсальность станка, так, например, получив тонкомерный лес, можно установить пилы меньшего диаметра с меньшим пропилом и несколько сократить расходы материала, повысив общий процент выхода.

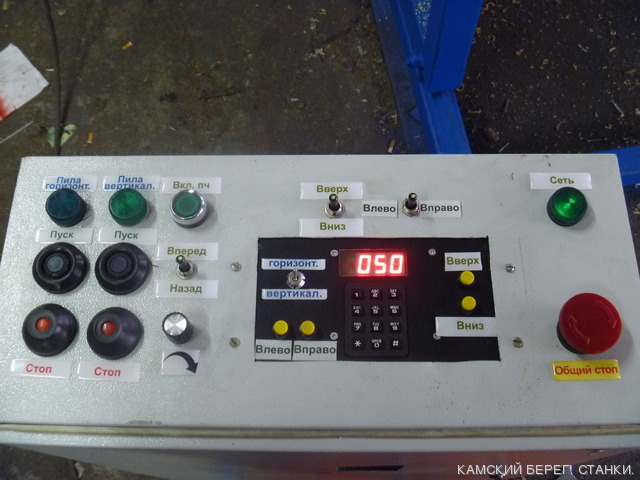

Оснащение каретки электронной линейкой. Позволяет значительно быстрее и точнее передвигать пильный узел. Оператор на пульте выбирает требуемое значение перемещения пилы, нажимает кнопку, пильный узел в автоматическом режиме перемещается на заданное расстояние.

Привод регулировки расстояния между пилами:

-ручной (винт+штурвал);

-электромеханическое с индикацией по аналоговой линейке;

-электромеханическое с электронным управлением.

Кантователь бревен. цепной электромеханический кантователь позволяет быстро поворачивать бревно вдоль оси без физический усилий со стороны персонала.

Электромеханический цепной кантователь бревен.

Боковой загрузчик бревен: позволяет быстро и без усилий загрузить бревно на станину станка, оснащается гидравлическим приводом.

Гидравлический боковой загрузчик бревен .

Подъем вершины бревна.

Механический подъем

Гидравлический подъем

 Поднимающаяся дополнительная опора (может подниматься вручную или с помощью гидравлики) позволяет, в случае необходимости, выровнять положение бревна, например, в случае сильно выраженной конусности или комлистости. Доски, выпиленные параллельно оси роста бревна, считаются более качественными. Гидравлический вариант ставится только в комплекте с "Гидравлическими зажимами бревна" или с "Боковым загрузчиком бревен".

Гибкий кабель-канал.

Для бревен 6.5м

Для бревен 8.5м

 В базовой комплектации кабели от электрического шкафа, протянутые к каретке станка, подвешены на тросе, натянутом между двумя стойками на концах станины. Прокладка данных кабелей в гибком кабель-канале, проходящем в закрытой боковой зоне станины, повышает удобство загрузки бревен (можно использовать тельфер с любой стороны) и минимизирует риск повреждения кабелей при работе.

Питающий кабель в комплекте. В базовую комплектацию питающий кабель (кабель, с помощью которого подключается к электричеству электрошкаф и непосредственно станок) не входит, т. к. длина кабеля зависит от расстояния, на котором электрошкаф будет стоять от ВРУ (вводно-распределительного устройства), а оно у всех разное. Однако, если Вы знаете, как будет расположен станок, можете сразу заказать питающий кабель соответствующей длины в комплекте.
