Универсальные станки типа "ГНОМ" (ДОС-220)






Станок с выполнением профессиональных операций

Малогабаритные настольные широкоуниверсальные  станки средней мощности, обеспечивающие выполнение всех операций по обработке древесины. Ножевой вал надежно защищен пильным столом при пилении,  станки могут иметь как односкоростную, так и двухскоростную систему вращения вала.


 Технические характеристики:

Потребляемая мощность

2,0 (2,7*) кВт

Наибольшая ширина строгания

220мм

Наибольшая глубина строгания

3 мм

Наибольшая глубина пиления, диск 250 (350) мм

80 (130) мм

Фрезерование фасонное (ширина х диаметр)

45 х 120 мм

Концевое фрезерование (сверление), диаметр

до  16 мм

Мощность двигателя

1,5 (2,2*) кВт

Напряжение питания

220 (380*) В

Число оборотов: односкоростные

4500 1/мин

                              двухскоростные*

3300 и 4500 1/мин

Рейсмусование (модели:  МР, МР2, МРА, …К)



Наибольшая ширина

200 мм

Высота

15 ÷ 120 (160*) мм

Вертикальное фрезерование (модели: МФР, МФР2, МФРА, …К)



Ширина

до 45 мм

Диаметр фрезы

80 ÷ 120 мм

Точение (с токарной приставкой ТП-5 (ТП-6))

180 х 750 (1000)мм

Масса (в зависимости от модели)

40 ÷ 60 кг

Габариты (не более)

750 х 420 х 420 мм

Режим работы

Продолжительный


* - Модели выпускаются по заказу;


Модели станков

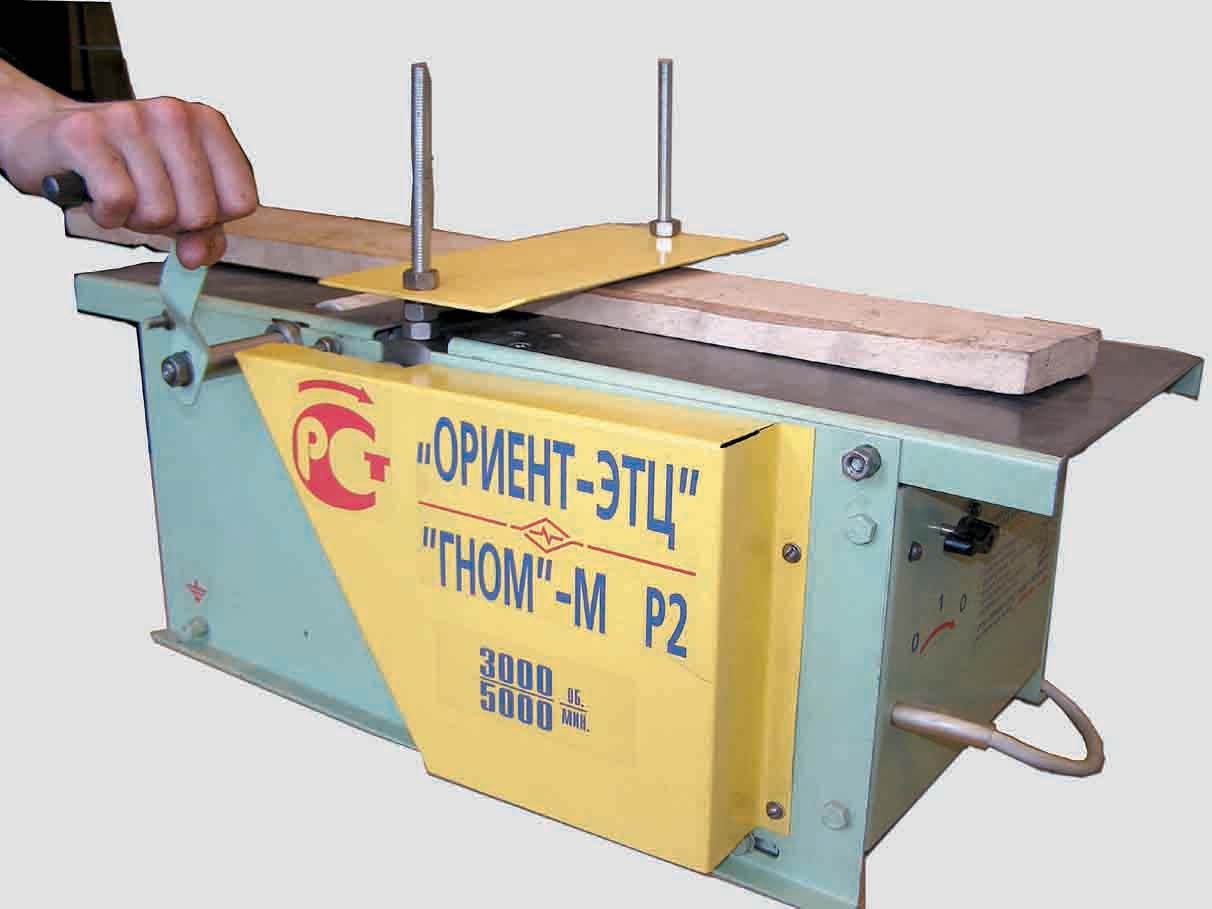

Рейсмусование с механической

подачей на станке Гном-МР2





ГНОМ-МР
(ДОС-220МР)



Все операции, кроме вертикального фрезерования.



Выпускаемые модификации:

"ГНОМ-МР"  - с ручной подачей материала при рейсмусовании

"ГНОМ-МР2"  - с механической подачей материала-



Модификация МР2К - с быстрой регулировкой размера рейсмусования





Гном-МФР в положении
 вертикального фрезерования

ГНОМ-МФР
(ДОС-220МФР )


Все операции с рейсмусованием и вертикальным фрезерованием.

Выпускаемые модификации:
"ГНОМ-МФР"  - с ручной подачей материала при рейсмусовании;
"ГНОМ-МФР2"  - с механической подачей материала;

Модификация МФР2К - с быстрой регулировкой размера рейсмусования;














Примеры выполнения основных операций на станках типа ГНОМ (ДОС-220 и ДОС-250)

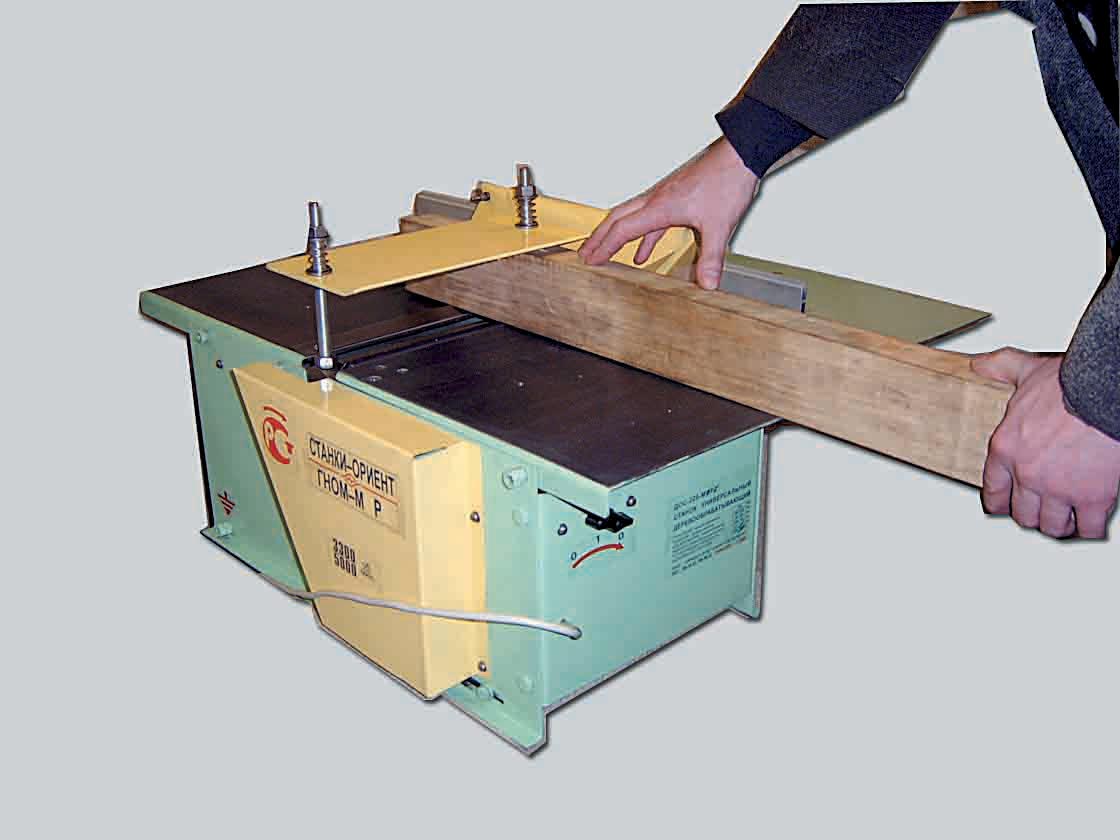

Строгание с прижимом

Рейсмусование с механической подачей

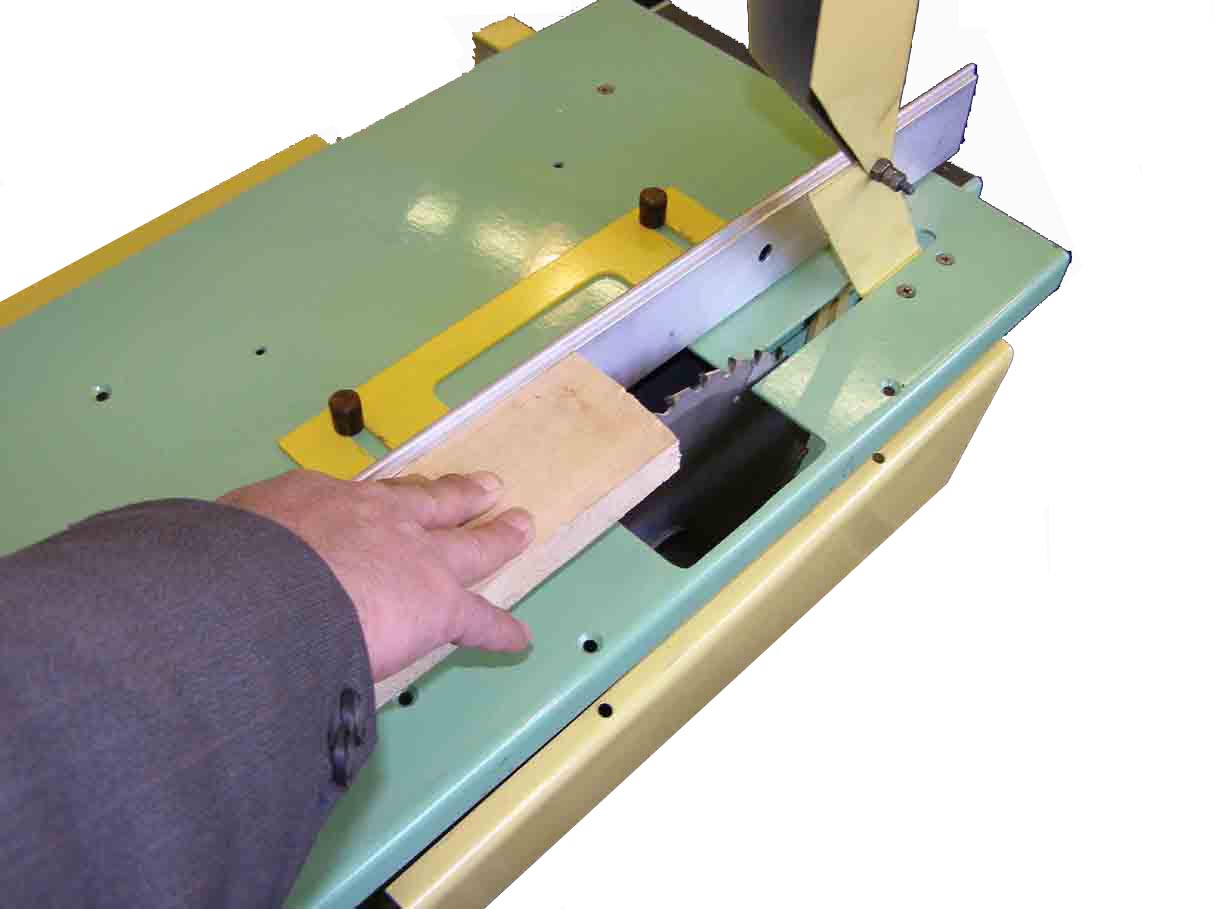

Пиление с регулировкой пропила









Горизонтальное фасонное фрезерование

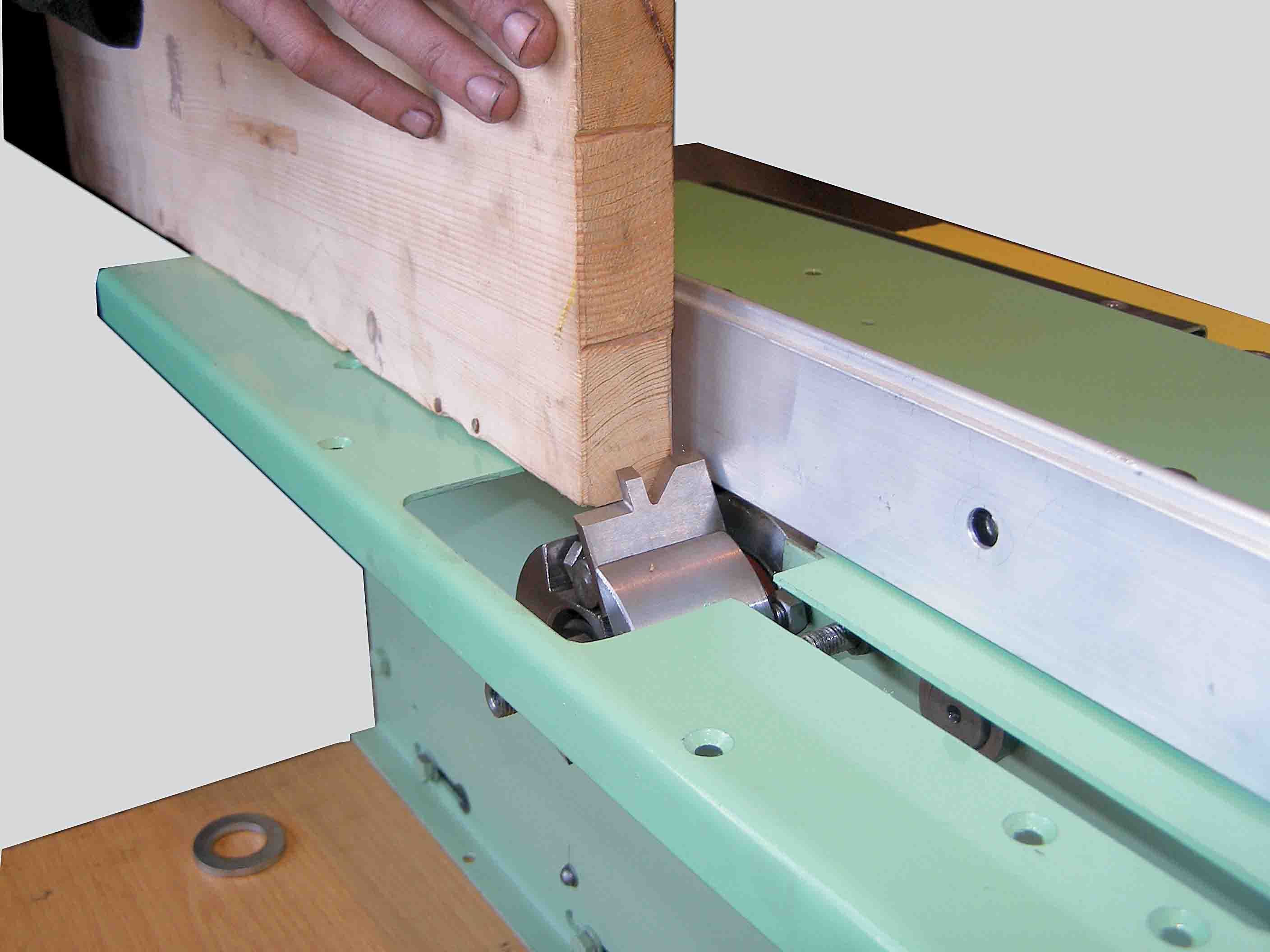

Вертикальное фасонное фрезерование

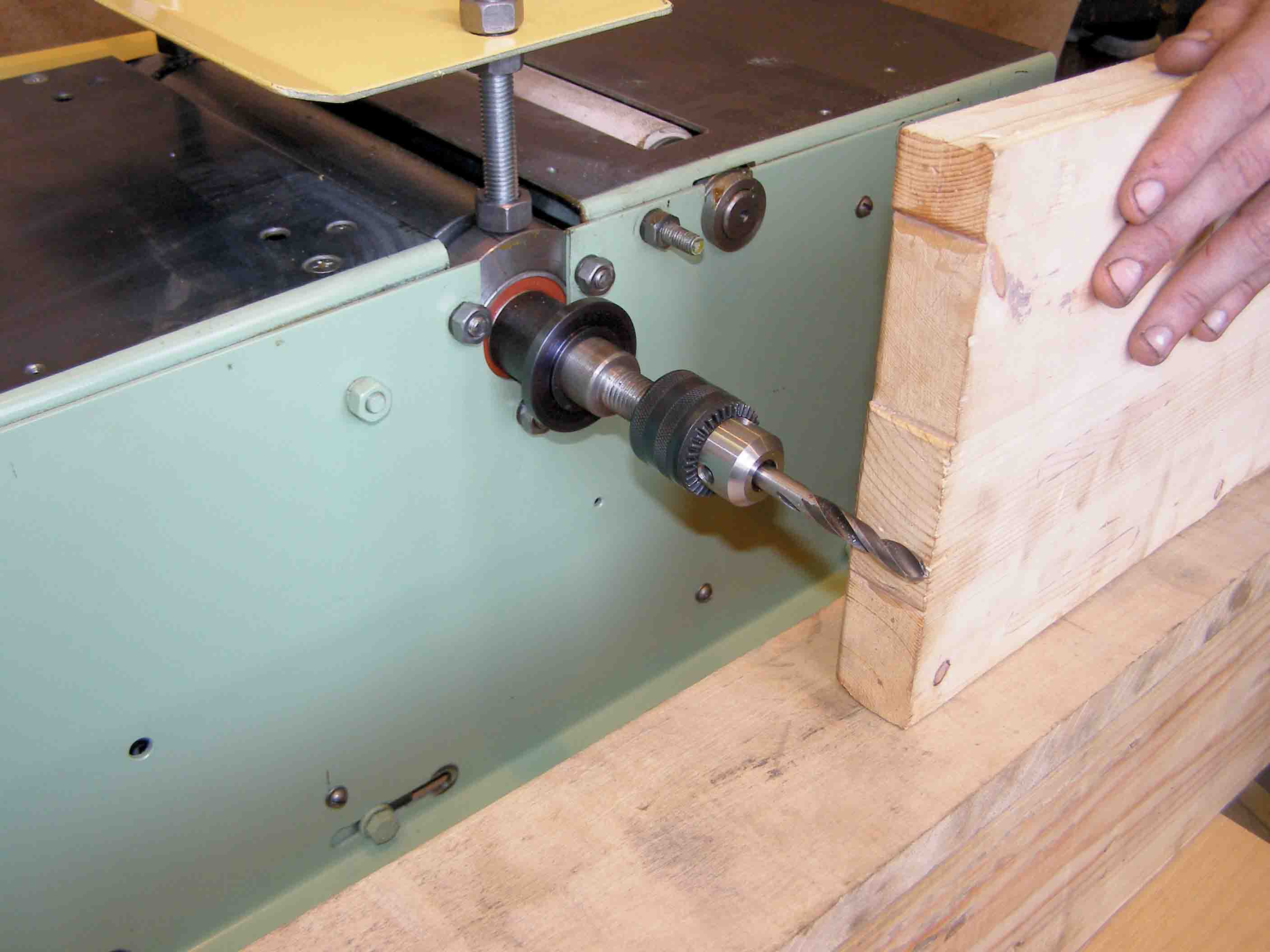

Сверление, долбление, пазование

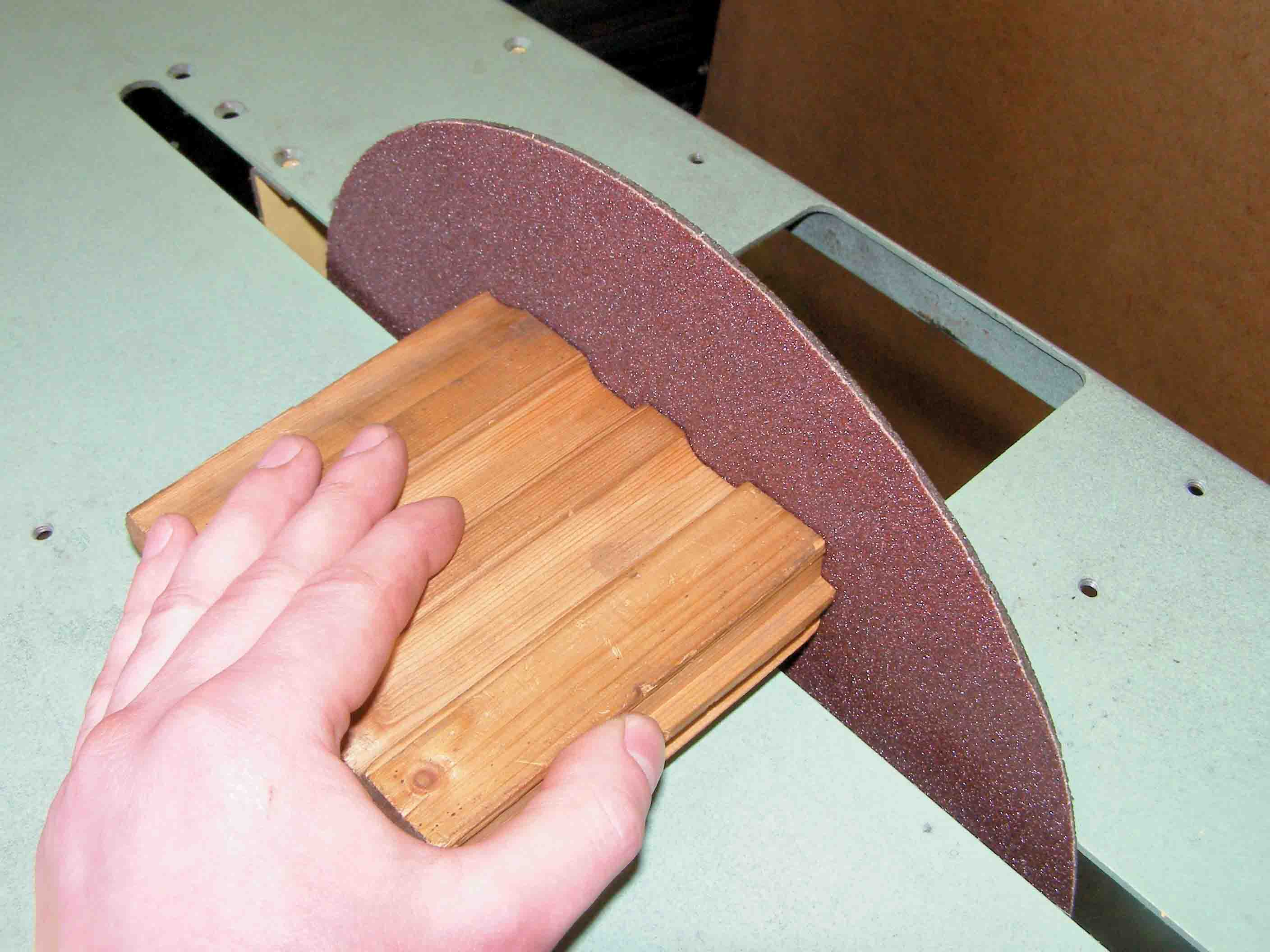

Шлифование

Точение с токарной приставкой ТП-5 (ТП-6)
