Станок для заточки коньков профессиональный «СЗК-2»(аналог канадского BlackStone)

Станок для заточки коньков "СЗК-2" является дальнейшим развитием линейки заточных станков нашей компании и предназначен для профессиональной заточки коньков.

Конструкция станка "СЗК-2" отличается от предыдущей модели ("СЗК-1") качественно другой системой удержания конька. Конек фиксируется на специальном держателе. Держатель скользит по точно отшлифованной поверхности строго параллельно плоскости шлифовального круга. Благодаря такому принципу полностью исключаются даже малейшие нежелательные смещения лезвия относительно заточного круга, что невозможно обеспечить, используя держатель на подвижной лапе, в сочленениях которой в любом случае присутствует определенный люфт, причем увеличивающийся со временем. Точность заточки у данного станка выше, а требования к навыкам заточника ниже.

Станок «СЗК-2» предназначен для заточки хоккейных коньков и коньков для фигурного катания. Станок вытачивает канавку по оси лезвия и делает плоскую поверхность.

Держатель конька универсальный, подходит как для хоккейных, так и для коньков для фигурного катания. Лезвие конька фиксируется регулируемым эксцентриковым зажимом, который обеспечивает очень быструю и точную фиксацию конька.

В конструкции станка предусмотрен отвод для удаления пыли при помощи бытового пылесоса.

Станок заточной для заточки коньков "СЗК-2" комплектуется алмазной иглой и алмазным карандашом. Двигаясь по радиусу, игла формирует закругленный профиль кромки диска для вытачивания канавки. Карандаш используется для получения кромки диска прямоугольной формы для плоской заточки.

Привод вращения заточного диска - электродвигатель российского производства, мощностью 1100 Вт.

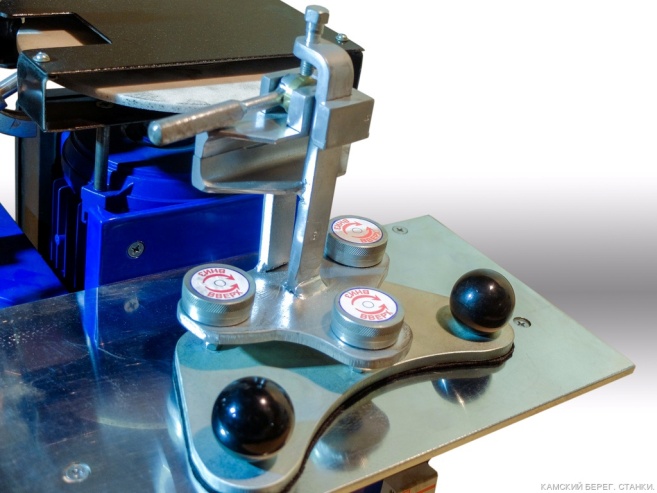

На рис. 1 изображено устройство для зажима конька. Чтобы зажать конек, необходимо снять верхнюю губу (3) с рукояткой (2), открутив винт (1). Установить конек, как показано на рис. 2, поджать винт (1) и сжать губки с помощью рукоятки (2). С помощью регулировочных винтов (5) (их 3 шт.) осуществляется выставление конька в горизонтальной и вертикальной плоскости.

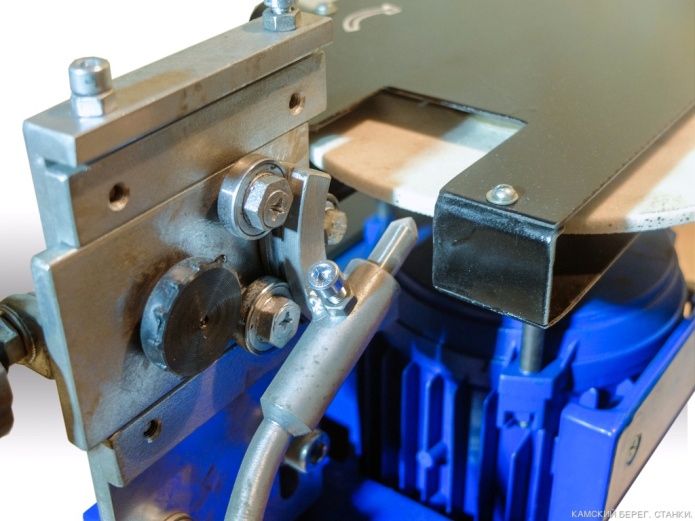

На рис. 3 указаны винты с эксцентриком (1 и 2), которые необходимы для регулировки плавности хода рукояти сегмента с алмазной иглой (4). Рукояткой (3) фиксируется положение устройства перед радиусной заточкой.

На рис. 4 указана ручка (2), используемая для отвода устройства от заточного круга после заточки. Устройство, расположенное на стойке (1), предназначено для регулировки положения алмазного карандаша, с помощью которого осуществляется правка круга для заточки под плоскость.

Технические характеристики станка для заточки коньков "СЗК-2"

Базовая комплектация включает в себя:

1) Станок для заточки коньков «СЗК-2» с установленными на нем заточным диском (1 шт.), алмазной иглой (1 шт.) и алмазным карандашом (1 шт.)

2) Запасной заточной диск - 1 шт.

3) Запасная наклейка на скользящую поверхность – 1 шт.

 Видео работы станка:

  https://youtu.be/6tLX9MTbE4Y
