Кузнечное оборудование "ЛЕВША" позволяет наладить серийный выпуск разнообразных ажурных и витых элементов: спиральных завитков, кругов, дуг, полос и прутков, свитых вдоль продольной оси. Компактность, универсальность и возможность быстрой переналадки оснасток делает оборудование незаменимым для небольших слесарных и кузнечных мастерских, производящих решетки, ограждения, ворота и другие подобные изделия.     Разместить оборудование можно на площади ~ 5 кв.м  в любых помещениях.     "ЛЕВША" включает следующие оснастки (10 оснасток): "Улитка", "Гнутик", "Твистер-Фонарик", "Волна", "Глобус".       Кузнечное оборудование "ЛЕВША" надежно работает практически с любой полосой и квадратом (прутком) сечением до 12-14 мм включительно, что выгодно отличает его от известных зарубежных и отечественных аналогов. Надежность обеспечивается усилением элементов конструкции и применением специальных и закаленных сталей при производстве "нагруженных" деталей. По сравнению с известными "кустарными" способами гиба использование оснасток повышает производительность, обеспечивает точную повторяемость элементов, простоту перехода с изготовления одного элемента на другой, изготовление сложных элементов, что, в итоге, позволяет создавать с качеством серийного производства готовые металлоконструкции, которые с полным основанием можно назвать  художественными изделиями. Производительность на одного рабочего в смену (изготовление витых элементов и сварка из них законченной металлоконструкции) составляет 10-12 кв.м металлоконструкции средней сложности.     К оборудованию "ЛЕВША" прилагаются: - описание; - компакт-диск, видео;; - альбомы рисунков узоров художественных изделий  (~ 3000 рис.), который можно приобрести отдельно.

1.«Улитка» - оснастка для изготовления

многозаходных спиралей разного радиуса и формы











2. «Гнутик» - оснастка для гибки металла:

а) под любым возможным заданным углом,

б) по дуге заданного радиуса,

в) в кольцо













3.«Твистер-Фонарик» - оснастка для:

а) закручивания вдоль продольной оси,

б) изготовления элемента «Фонарик»















                      4.   «Волна» - оснастка для изготовления

периодических узоров













             5.  «Глобус» - оснастка для изготовления

выпуклых узоров

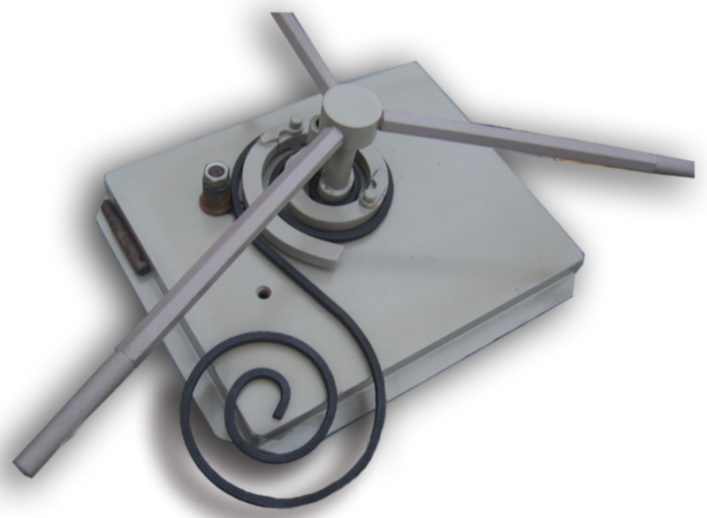

Улитка



                     Назначение:

     Оснастка предназначена для сгибания полосы или квадрата (прутка) до 12 мм  включительно в спираль.

                     Принцип работы:

1. Закрепите оснастку на верстаке болтами или сваркой.
2. Вставьте заготовку “З” как показано на рис. 1, в соответствующее гнездо или закрепив ее соответствующим пальцем.







1. Закрутите заготовку в нужную спираль, используя соответствующий набор дуг, как показано на рис. 2.



Предупреждение:

Трубы на ручки и рычаги не надевать, сопрягающиеся части оснастки периодически смазывать.

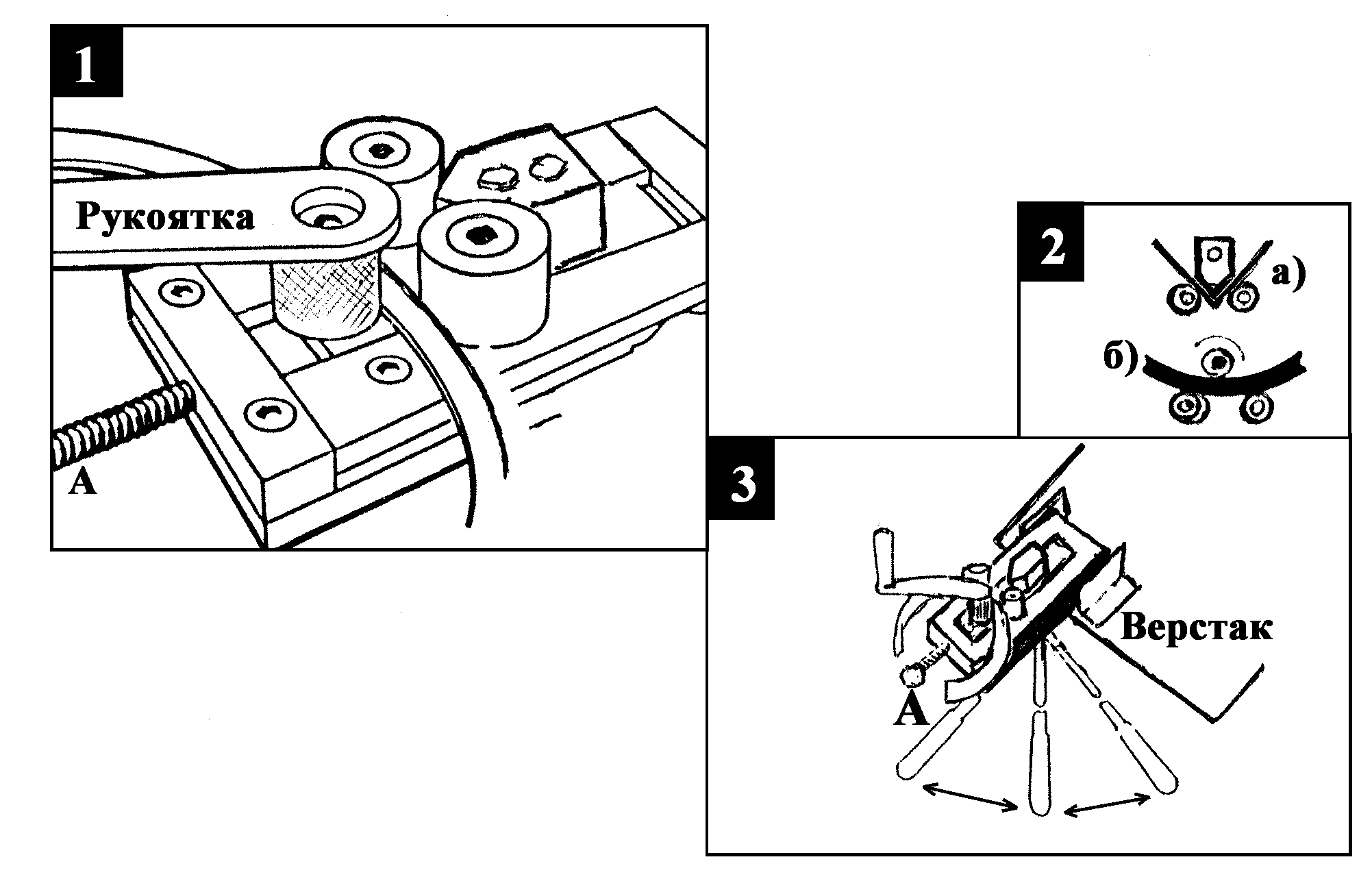

          Гнутик



Назначение:

     Оснастка предназначена для сгибания полосы или квадрата (прутка) до 12 мм включительно под заданным углом или по дуге (окружности) заданного радиуса.

Принцип работы:

1.Закрепите оснастку на верстаке, как показано на рис. 3, при помощи длинных болтов и сварки (например, уголками). Учитывая вес оснастки и характер операций, проследите, чтобы оснастка была закреплена надежно и на удобной для работы высоте











1. Чтобы согнуть полосу или пруток под углом (размер угла определяется регулировочным болтом “А”) их помещают между неподвижными роликами и топориком (рис. 2а) и посредством рычага гнут.
2. Для изготовления дуг или окружностей установите прокатную рукоятку так, как показано на рис. 1. Открывайте зазор между роликами посредством рычага. Установите пруток или полосу между роликами и слегка зажмите рычагом. Вращайте рукоятку и прокатывайте металл через станок. Увеличивайте кривизну, увеличивая давление. Вращая рукоятку в обратном направлении, возвращайте металлическую полосу через ролики и затем снова увеличивайте кривизну. Конечный радиус определяется регулировочным болтом “А”.

Предупреждение:

Трубы на ручки и рычаги не надевать, сопрягающиеся части (оси роликов и эксцентрика, центральный «ползун», эксцентрик снаружи)  оснастки периодически смазывать.















Твистер-Фонарик

Назначение:

     Оснастка предназначена для кручения полосы шириной до 30 мм или квадрата до 14 мм включительно вокруг продольной оси, а также для изготовления элемента «Фонарик» (рис. 3)

Принцип работы:

           1. Закрепите оснастку на верстаке, как показано на рис. 1а, при помощи сварки (или болтов).

     2. Закрепите заготовку, как показано на рис. 2.

  3. Закрутите заготовку на нужное количество витков (размер витка определяется расстоянием “L” и количеством витков  (рис. 1б).







4. Для изготовления «Фонарика»: 4.1. Сварите четыре прутка длиной ~30 см  и  сечением  до 8 мм по краям  (торцам). 4.2. Закрепите эту конструкцию как   показано  на   рис. 2  и,   не   фиксируя, пятку “А”,    закрутите  влево или вправо на,  скажем,  два  оборота. 4.3. Зафиксировав пятку “А”, раскрутите  конструкцию на один оборот.

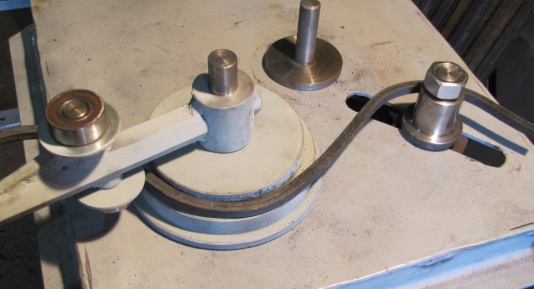

      Волна



Назначение.

      Оснастка предназначена для сгибания синусоид из прутка (квадрата) до 14 мм включительно с последующим изготовлением периодических решёток.



Принцип работы:

Закрепите колесо на столике «Улитки» в отверстии М20 (или вместо оси Улитки), в этом случае упором для заготовки служит прижимной ролик «Улитки». Пропустите   заготовку (пруток или квадрат) между  упором и колесом. Вставьте ручку в колесо и обожмите заготовку подшипником вокруг колеса на ~ пол периода синусоиды. Продвиньте в упоре заготовку на пол периода и одновременно   переверните   её,  после чего повторите операцию. … и так далее.

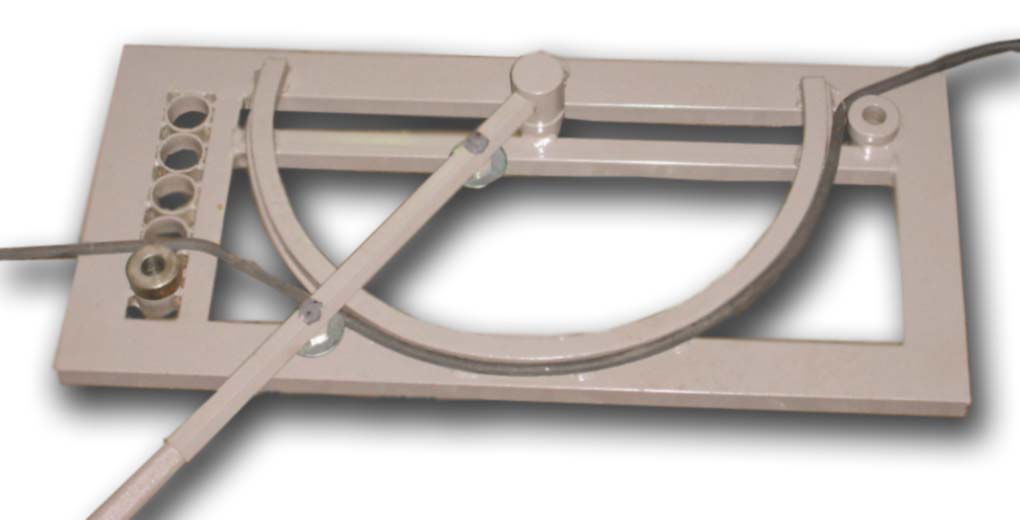

Глобус

Назначение:

     Оснастка предназначена для сгибания квадрата (прутка) до 14 мм включительно по дуге диаметром 500 мм с одновременным загибанием «хвостов» под плавным углом для последующего изготовления объёмных решёток.



Принцип работы:

Закрепите оснастку на верстаке сваркой. Вставьте заготовку «З» между дугой и правым неподвижным роликом-втулкой (1), выпустив необходимый «хвост». Вставьте ручку «Р» в правый ролик-втулку (1) и загните «хвост» вокруг правого ролика-втулки (1) ближним подшипником на нужный угол по часовой стрелке. Вставьте ручку в центральный неподвижный ролик-втулку (2) и загните заготовку вокруг дуги до нужной выпуклости дальним подшипником по часовой стрелке. 5.Вставьте ручку в съёмный ролик-втулку (3)  и загните второй «хвост» на нужный угол ближним подшипником против часовой стрелки вокруг съёмного ролика-втулки (3).
