Станок художественной ковки «Ажур-1М»

Станок художественной ковки «АЖУР-1М» - профессиональное кузнечное оборудование, которое позволяет изготавливать практически все наиболее часто применяемые в художественной ковке элементы.
Энергопотребление: 3кВт 220/380V
Производительность: от 480 сложных до 5000 простых элементов.
Окупаемость: от 1-го месяца.

Технические характеристики	Значения показателей
Размеры сечения заготовки: для спиральной завивки "волюта" для продольного скручивания "торсион" для раскатки конца прутка ("лапка") для изготовления "корзинки" для навивки колец	Ø8, Ø10, Ø12, Ø14, Ø16 мм Ø10, Ø12, Ø14, Ø16, Ø20 мм Ø8, Ø10, Ø12, Ø14, Ø16 мм Ø, □ 12 из заготовки 6 мм4 Ø,□ 16 из заготовки 8 мм4 Ø,□ 20 из заготовки 10 мм*4 Ø10, Ø12 мм
Частота вращения рабочих валов	7.5 об/мин
Направление вращения рабочих валов	реверсивное
Мощность электродвигателя	3.0 кВт
Напряжение сети	380 В, 50 Гц (переменный, трехфазный). Возможно изготовление на 220 В
Габаритные размеры станка	950х700х1200 мм
Масса станка	514 кг
Топливо горна	пропан
Расход сжатого воздуха	210 л./мин

Наименование		Характеристики	Образцы
АС-1 Силовой агрегат АС-1 в сборе	Служит электромеханическим приводом к кузнечному блоку А-1.

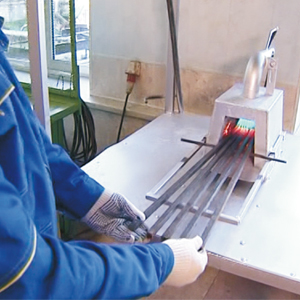

А1-2 Горн	Предназначен для разогрева окончаний у заготовок

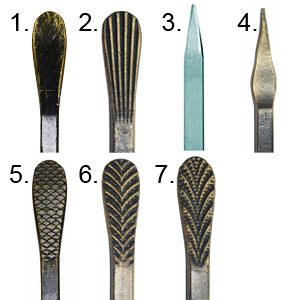

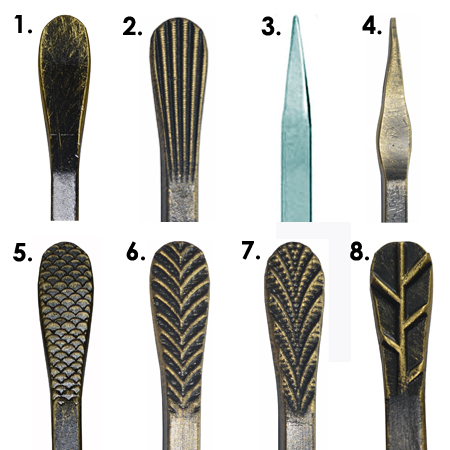

А-1 Кузнечный блок в сборе c комплектом эксцентриковых вальцов	Предназначен для формовки окончаний «Гусиная лапка» и «Лапка с двусторонним рисунком", "Кованое окончание №1, 2, 3, 4", "Граненая пика", "Купольная пика", а также выполняет операции со сменной оснасткой.В стандартную комплектацию А-1 входит А1-3.
А1-3 Эксцентриковые вальцы	Приспособление для кузнечного блока А-1 - эксцентриковые вальцы - служат для изготовления окончаний "граненая пика", "купольная пика", "гладкая лапка", "кованые окончания №1, 2, 3, 4". В качестве заготовки используется круг или квадрат 10, 12, 14 и 16 мм. Кузнечный блок А-1 может быть укомплектован 4 вариантами эксцентриковых вальцов на выбор.
А1-3-1 Кузнечный блок без эксцентриковых вальцов	Выполняет операции со сменной оснасткой (без эксцентриковых вальцов для формовки окончаний «гусиная лапка» и «лапка» с двусторонним рисунком, граненая «пика», купольная «пика»)

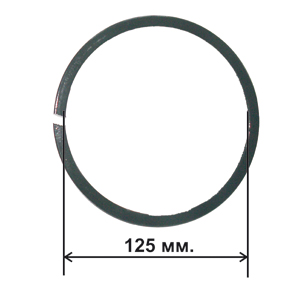

А1-4 Барабан Ø 125	Предназначен для изготовления элемента «Кольцо Ø 125» из квадрата и круга 6, 8, 10, 12 мм.

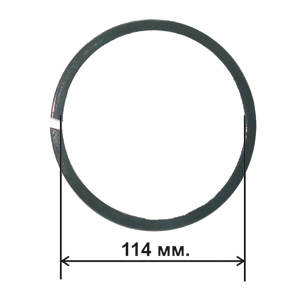

А1-5 Барабан Ø 114	Предназначен для изготовления элемента «Кольцо Ø 114» из квадрата и круга 6, 8, 10, 12 мм.

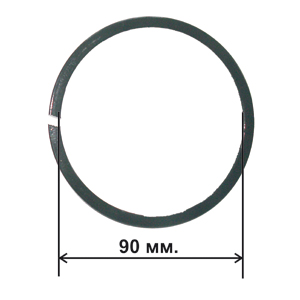

А1-6 Барабан Ø 90	Предназначен для изготовления элемента «Кольцо Ø 90» из квадрата и круга 6, 8, 10, 12 мм.

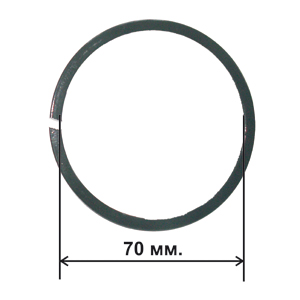

А1-7 Барабан Ø70	Предназначен для изготовления элемента «Кольцо Ø 70» из квадрата и круга 6, 8, 10, 12 мм.

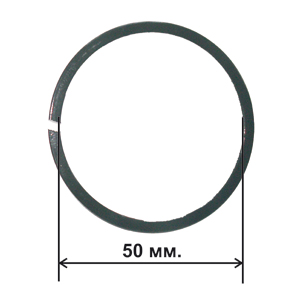

А1-8 Барабан Ø 50	Предназначен для изготовления элемента «Кольцо Ø 50» из квадрата и круга 6, 8, 10, 12 мм.
А1-32 Улитка - У2	Предназначена для изготовления "завитков", "волют" и "червонок" из квадрата и круга 8,10,12,14,16 мм; из полосы 612 мм; из подготовленной профильной трубы 1010, 1515, 2020 мм. Исключает возможные заломы.

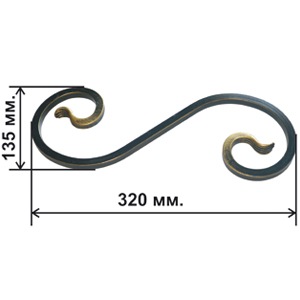

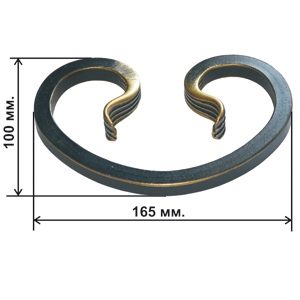

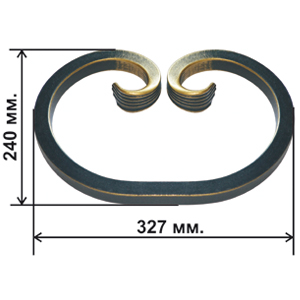

А1-9 Приспособение Улитка-Б1	Предназначено для изготовления элементов «Волюта» и «Червонка» большого размера из квадрата и круга 8, 10, 12, 14, 16 мм.

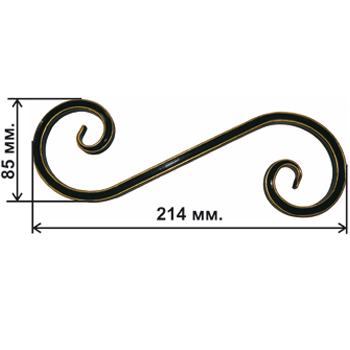

А1-11 Приспособление Улитка-М1	Предназначено для изготовления элемента «Волюта» особо малого размера из квадрата и круга 8, 10, 12 мм.

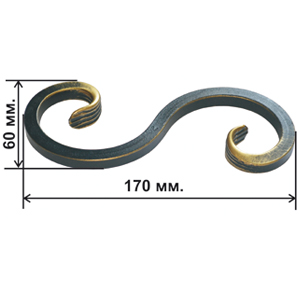

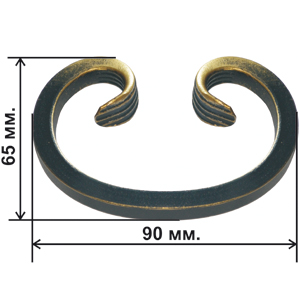

А1-12 Приспособление Улитка М2	Предназначено для изготовления элемента «Червонка» особо малого размера из квадрата и круга 8, 10, 12 мм.
А1-13 Приспособление Улитка-БЛ	Предназначено для гибки элементов «Волюта» и «Червонка» без гусиной лапки из квадрата и круга 10, 12 мм.
А1-14 Приспособление «Корзинка»	Предназначено для изготовления элемента "корзинка" из 4-х сваренных по торцам прутков.
А1-15 Приспособление гибочное	Предназначено для изготовления элементов "Кольца" и "Дуги" из квадрата и круга 20 мм. , полосы 404 мм., профильной трубы 4040 мм. с комплектом сменных роликов для трубы 1/2", 3/4".

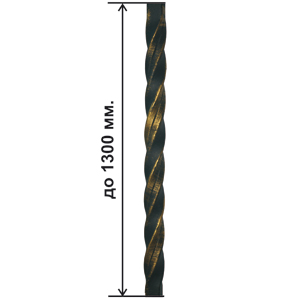

А1-16 Приспособление «Торсион»	Педназначено для изготовления элемента "Торсион" из квадрата 10, 12, 14, 16, 20 мм.и полосы 40*10 мм.с комплектом переходных вилок (10...20 мм.) и шайб (10...16 мм.)

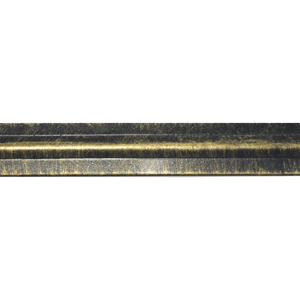

А1-17 Комплект накатных роликов для изготовления хомутной полосы	Предназначен для изготовления хомутной полосы 201,5 и 202 мм.
А1-18 Блок гибочный БГ-6 (устанавливается на АС-1)	Предназначен для радиусной гибки стального проката и профиля из конструкционных сталей общего назначения. В качестве заготовок используются: полоса шириной до 100 мм и толщиной до 20 мм; квадратный прокат до 40 мм; профильная труба до 80х80 мм; труба водогазопроводная до Ø 42, 76 мм; квадрат до 40х40 мм; полоса до 100 мм.

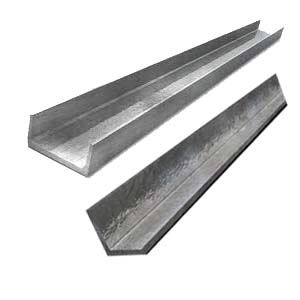

А1-19-3 Дополнительный комплект роликов для БГ-6	Предназначен для гибки профиля: швеллер до №12 и уголок до 63*63 мм.

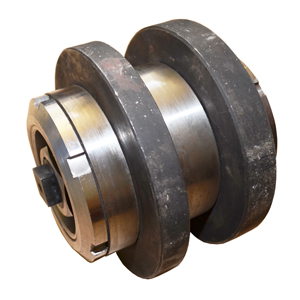

А1-19-4 Комплект наборных роликов с ребордами	Предназначен для проката профильной трубы от 2020 мм до 6060 мм.
А1-20 Комплект роликов для подготовки профильной трубы	Предназначен для подготовки профильной трубы 1515, 2020 мм.
А1-21 Комплект роликов для подготовки профильной трубы	Предназначен для подготовки профильной трубы 25*25 мм.
А1-22 Улитка «БМ»

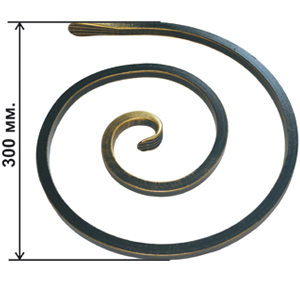

А1-23 Улитка «М3»	Предназначена для изготовления элемента «волюта» без прямого участка из круглого и квадратного проката 6, 8,10, 12, 14, 16 мм., длина заготовки 576 мм.
А1-25 Улитка «Обратный загиб окончаний №1»	Предназначена для изготовления элемента «Волюта» с окончанием "Обратный загиб". Используется круглый и квадратный прокаты 12 мм., длина заготовки - 500 мм.
А1-26 Улитка «Обратный загиб окончаний №2»	Предназначена для изготовления элемента «Волюта» с окончанием "Обратный загиб". Используется круглый и квадратный прокаты 12 мм., длина заготовки - 700 мм.

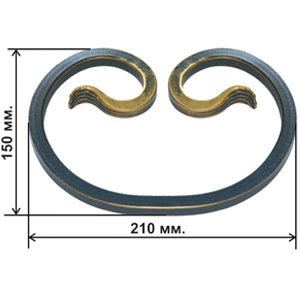

А1-27 Улитка «Обратный загиб окончаний №3»	Предназначена для изготовления элемента «Червонка» с окончанием "Обратный загиб". Используется круглый и квадратный прокаты 12 мм., длина заготовки 935 мм.
А1-28 Улитка «Обратный загиб окончаний №4»	Предназначена для изготовления элемента «Червонка» с окончанием "Обратный загиб". Используется круглый и квадратный прокаты 12 мм., длина заготовки 1060 мм.
А1-29 Улитка «Обратный загиб окончаний №5»	Предназначена для изготовления элемента "Волюта" с окончанием "Обратный загиб". Используется круглый и квадратный прокаты 12 мм., длина заготовки 960 мм.
А1-30 Приспособление «Обратный загиб окончаний у «лапки»	Предназначено для выполнения обратного загиба окончаний у элемента «Лапка».
А1-31 Комплект для изготовления хомутов	Предназначен для изготовления п-образных заготовок декоративных скоб (хомутов), с помощью которых в дальнейшем закрываются сварные швы на металлических изделиях. В комплект входят: оправка - 1 шт., рычаг - 1 шт., клипса рычага - 2 шт. В качестве заготовки используется полоса 220 мм и 1,520 мм.

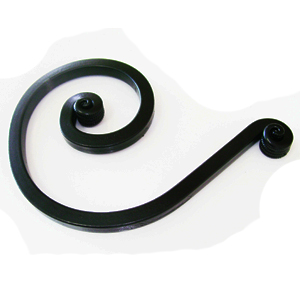

А1-24 Улитка «Т1»	Предназначена для изготовления элементов "Волюта", "Червонка", "Запятая" с окончанием "Тугой завиток". Используется круглый и квадратный прокаты 10, 12, 14, 16 мм.

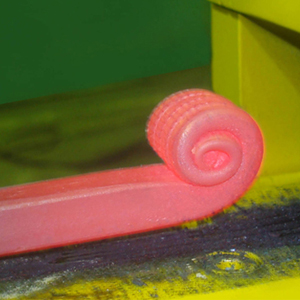

А1-33 Приспособление "Тугой завиток"	Предназначено для изготовления элемента "тугой завиток". Устанавливается на силовой агрегат АС-1 или АС-3
ЧПУ	Применение этого устройства гарантирует легкое управление станком и обеспечивает максимальную автоматизацию технологических операций

Примеры комплектации

Наименование	Комплектации
	Начальная		№ 1		№ 2		№ 3

АС-1 Силовой агрегат АС-1 в сборе	•	•		•		•
А1-2 Горн		•		•		•
А-1 Кузнечный блок в сборе c комплектом эксцентриковых вальцов		•		•		•
А1-3 Эксцентриковые вальцы
А1-3-1 Кузнечный блок без эксцентриковых вальцов	•
А1-4 Барабан Ø 125						•
А1-5 Барабан Ø 114		•		•		•
А1-6 Барабан Ø 90				•		•
А1-7 Барабан Ø70				•		•
А1-8 Барабан Ø 50				•		•
А1-32 Улитка - У2		•		•		•
А1-9 Приспособение Улитка-Б1				•		•
А1-11 Приспособление Улитка-М1				•		•
А1-12 Приспособление Улитка М2				•		•
А1-13 Приспособление Улитка-БЛ	•					•
А1-14 Приспособление «Корзинка»				•		•
А1-15 Приспособление гибочное				•		•
А1-16 Приспособление «Торсион»		•		•		•
А1-17 Комплект накатных роликов для изготовления хомутной полосы						•
А1-18 Блок гибочный БГ-6 (устанавливается на АС-1)						•
А1-19-3 Дополнительный комплект роликов для БГ-6						•
А1-19-4 Комплект наборных роликов с ребордами						•
А1-20 Комплект роликов для подготовки профильной трубы						•
А1-21 Комплект роликов для подготовки профильной трубы						•
А1-22 Улитка «БМ»						•
А1-23 Улитка «М3»						•
А1-25 Улитка «Обратный загиб окончаний №1»						•
А1-26 Улитка «Обратный загиб окончаний №2»						•
А1-27 Улитка «Обратный загиб окончаний №3»						•
А1-28 Улитка «Обратный загиб окончаний №4»						•
А1-29 Улитка «Обратный загиб окончаний №5»						•
А1-30 Приспособление «Обратный загиб окончаний у «лапки»						•
А1-31 Комплект для изготовления хомутов						•
А1-24 Улитка «Т1»
А1-33 Приспособление "Тугой завиток"
