Станок художественной ковки «Ажур-2»

Технические характеристики

Значения показателей

Максимальный размер сечения:
- полосы
- квадрата
- круга
- профильной трубы

40x10 мм
20х20 мм
Ø20 мм
40х40х3 мм

Частота вращения рабочих валов

7.5 об/мин

Направление вращения рабочих валов

Реверсивное

Скорость прокатки

2,5 м/мин (0-4,5 м/мин*)

Мощность электродвигателя

3.0 кВт

Напряжение сети

переменный трехфазный
50 Гц, 380 В
(возможно изготовление на 220 В)

Габаритные размеры станка

900х800х1120 мм.

Масса станка

471.5 кг

Наименование

Характеристики

Образцы

А2 Кузнечный блок А2 в сборе

АС-2 Силовой агрегат

А2-01-12 Верхний вал в сборе

Входит в базовую комплектацию А2.

*Стоимость валов без накатных роликов

А2-01-14 Нижний вал в сборе

Входит в базовую комплектацию А2.

* Стоимость валов без накатных роликов

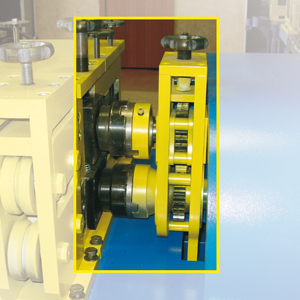

А2-01-16 Регулируемая шестеренная клеть

Обеспечивает синхронную работу двух ведущих валов не зависимо от того на какую высоту был поднят верхний вал.

А2-01-10 Устройство направляющее для полосы

Входит в базовую комплектацию А2.

А2-01-11 Устройство направляющее для квадрата

Входит в базовую комплектацию А2.

А2-01-13 Рассечка квадрата на 4 места

Накатные ролики предназначены для рассечки квадрата на 4 места 10, 12, 14 и 16 мм. Входит в базовую комплектацию А2.

А2-01-15 Ведущий ролик

Входит в базовую комплектацию А2

*Стоимость вала без накатных роликов

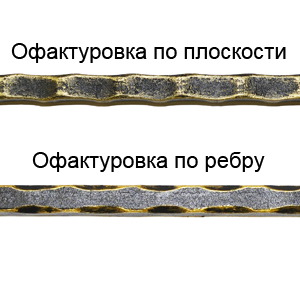

А2-0 Офактуровка по плоскости

Накатные ролики предназначены для офактуровки по плоскости квадрата 10, 12, 14 и 16 мм. Входит в базовую комплектацию А2 - 2 шт.

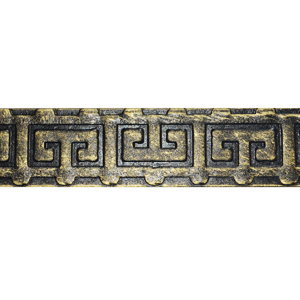

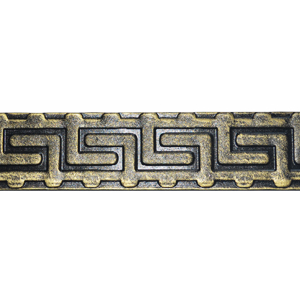

А2-3 Узор «Греческий» для полосы

Служит для накатки рельефа на полосе размером 40*4 мм. Входит в базовую комплектацию А2.

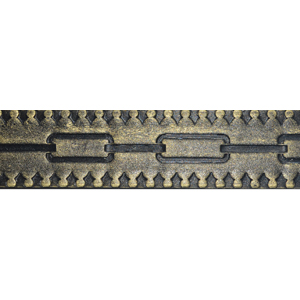

А2-1 Узор «Цепь» для полосы

Служит для накатки рельефа на полосе 40*4 мм.

А2-2 Хомутная полоса

В качестве заготовки используется полоса 20*2 и 20*1,5 мм

А2-5 Узор «Южный» для полосы

Служит для накатки рельефа на полосе 40*4 мм.

А2-6 Узор «Гвоздика» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-7 Узор «Узлы» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-8 Узор «Готический» для полосы

Служит для накатки рельефа на полосе 40*4 мм

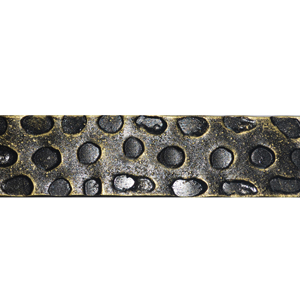

А2-9 Узор «Леопард» для полосы

Служит для накатки рельефа на полосе 40*4 мм

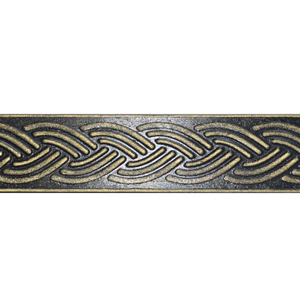

А2-10 Узор «Косичка»

Служит для накатки рельефа на полосе 40*4 мм

А2-11 Узор «Змейка» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-12 Узор «Вьюн» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-13 Узор «Волна» для полосы

Служит для накатки рельефа на полосе 40*4 мм

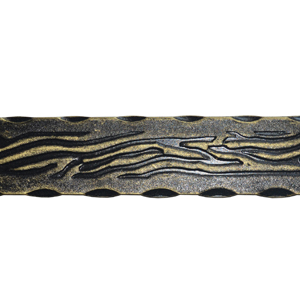

А2-14 Узор «Фактура дерева» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-15 Узор «Арабский» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-16 Узор «Листва» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-17 Узор «Кора» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-18 Узор «Модерн» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-19 Узор «Каирский» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-20 Узор «Русский» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-21 Узор «Модерн-1» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-22 Узор «Романский» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-23 Узор «Романский-1» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-24 Узор «Зимний» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-25 Узор «Императорский» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-26 Узор «Купольный» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-27 Узор «Червонный» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-28 Узор "Цепь-1" для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-29 Узор «Леопард-1» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-30 Узор «Кельтский» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-31 Узор «Японский» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-32 Узор «Русский-1» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-33 Узор «Фактура дерева-1» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-34 Узор «Плющ» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-35 Узор «Версаль» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-36 Узор «Вьюн сибирский» для полосы

Служит для накатки рельефа на полосе 40*4 мм

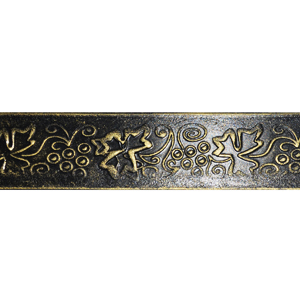

А2-37 Узор «Виноградный» для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-38 Узор "Морской узел" для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-39 Узор "Рыцарский" для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-40 Узор "Рельефный" для полосы

Служит для накатки рельефа на полосе 40*4 мм

А2-41 Ролик накатной для офактуровки полосы

Служит для офактуровки полосы 6*12 мм.

А2-01-1 Комплект валов «Лоза»

В качестве заготовки используется пруток круглого сечения 6, 8, 10, 12, 16, 18, 20 мм.

А2-01-2 Комплект валов «Профильная труба»

В качестве заготовки используется профильная труба 40х40, 30х30, 20х20 мм.

А2-01-3 Комплект валов «Профильная труба»

Накатные ролики «Профильная труба» предназначены для прокатки профильной трубы 60*40, 25*25, 15*15 мм.

А2-01-4 Комплект валов «Червоточины»

Накатные ролики «Червоточина» предназначены для прокатки квадрата 20*20, 16*16, 14*14, 12*12, 10*10 мм.

А2-01-5 Комплект валов «Римский»

Накатные ролики для узора «Римский» предназначены для прокатки квадрата 20*20, 16*16, 14*14, 12*12, 10*10 мм.

А2-01-17 Комплект валов "Ромбы"

Накатные ролики для узора "Ромб" предназначены для прокатки квадрата 20*20, 16*16, 14*14, 12*12, 10*10 мм.

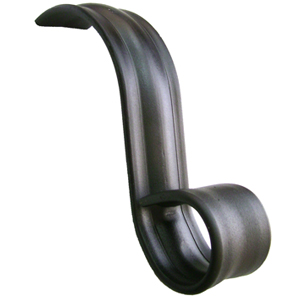

А2-01-6 Комплект валов для изготовления поручня

Комплект валов предназначен для изготовления перил из водогазопроводной трубы диаметром 42 мм.

А2-01-7 Устройство для правки в горизонтальной плоскости

Предназначено для правки металлопроката в горизонтальной плоскости

А2-01-8 Бесступенчатая регулировка скорости прокатки

Скорость прокатки регулируется в диапазоне от 0 м/мин до 4,5 м/мин

А2-01-9 Комплект роликов для подготовки профильной трубы

Используется профильная труба 15*15, 20*20 мм.

Наименование

Комплектации

Базовая

Полная

А2 Кузнечный блок А2 в сборе

•

•

АС-2 Силовой агрегат

•

•

А2-01-12 Верхний вал в сборе

•

•

А2-01-14 Нижний вал в сборе

•

•

А2-01-16 Регулируемая шестеренная клеть

•

•

А2-01-10 Устройство направляющее для полосы

•

•

А2-01-11 Устройство направляющее для квадрата

•

•

А2-01-13 Рассечка квадрата на 4 места

•

•

А2-01-15 Ведущий ролик

•

•

А2-0 Офактуровка по плоскости

•

•

А2-3 Узор «Греческий» для полосы

•

•

А2-1 Узор «Цепь» для полосы

•

А2-2 Хомутная полоса

•

А2-5 Узор «Южный» для полосы

•

А2-6 Узор «Гвоздика» для полосы

•

А2-7 Узор «Узлы» для полосы

•

А2-8 Узор «Готический» для полосы

•

А2-9 Узор «Леопард» для полосы

•

А2-10 Узор «Косичка»

•

А2-11 Узор «Змейка» для полосы

•

А2-12 Узор «Вьюн» для полосы

•

А2-13 Узор «Волна» для полосы

•

А2-14 Узор «Фактура дерева» для полосы

•

А2-15 Узор «Арабский» для полосы

•

А2-16 Узор «Листва» для полосы

•

А2-17 Узор «Кора» для полосы

•

А2-18 Узор «Модерн» для полосы

•

А2-19 Узор «Каирский» для полосы

•

А2-20 Узор «Русский» для полосы

•

А2-21 Узор «Модерн-1» для полосы

•

А2-22 Узор «Романский» для полосы

•

А2-23 Узор «Романский-1» для полосы

•

А2-24 Узор «Зимний» для полосы

•

А2-25 Узор «Императорский» для полосы

•

А2-26 Узор «Купольный» для полосы

•

А2-27 Узор «Червонный» для полосы

•

А2-28 Узор "Цепь-1" для полосы

•

А2-29 Узор «Леопард-1» для полосы

•

А2-30 Узор «Кельтский» для полосы

•

А2-31 Узор «Японский» для полосы

•

А2-32 Узор «Русский-1» для полосы

•

А2-33 Узор «Фактура дерева-1» для полосы

•

А2-34 Узор «Плющ» для полосы

•

А2-35 Узор «Версаль» для полосы

•

А2-36 Узор «Вьюн сибирский» для полосы

•

А2-37 Узор «Виноградный» для полосы

•

А2-38 Узор "Морской узел" для полосы

•

А2-39 Узор "Рыцарский" для полосы

•

А2-40 Узор "Рельефный" для полосы

•

А2-41 Ролик накатной для офактуровки полосы

•

А2-01-1 Комплект валов «Лоза»

•

А2-01-2 Комплект валов «Профильная труба»

•

А2-01-3 Комплект валов «Профильная труба»

•
