Станок художественной ковки "Ажур-Универсал"

Многофункциональный станок "Ажур-Универсал" совмещает в себе функции станков "АЖУР-1М" и "АЖУР-2":
-позволяет изготавливать практически все наиболее часто применяемые в художественной ковке элементы
-позволяет производить обработку граней и нанесения рельефного рисунка на полосу, квадрат, круг, профильную трубу .
Производительность: от 480 сложных до 5000 простых элементов.
Скорость прокатки: 2,5 м/мин
Энергопотребление: 3 кВт 220/380V
Окупаемость: от 1-го месяца.
Cтанок сертифицирован.

Технические характеристики	Значения показателей
Размеры сечения заготовки: для спиральной завивки для продольного скручивания для раскатки конца прутка для изготовления корзинки для нанесения рисунка	Ø10, Ø12, Ø14, Ø16 мм Ø10, Ø12, Ø14, Ø16, Ø20 мм полоса 6x12 мм - 10x20 мм Ø10, Ø12, Ø14, Ø16 мм 4 шт., Ø6, Ø8, Ø10 мм полоса до 60x10 мм, Ø16 мм
Минимальный радиус загиба спирали	12 мм.
Частота вращения рабочих валов	8.5 об/мин
Скорость проката	2,5 м/мин (0-4,5 м/мин*)
Направление вращения рабочих валов	Реверсивное
Мощность электродвигателя	3.0 кВт
Напряжение сети	переменный трехфазный 50 Гц, 380 В (возможно изготовление на 220 В)
Габаритные размеры станка	1430х800х1120 мм
Масса станка	695 кг
Топливо горна	Пропан
Расход сжатого воздуха	220 л/мин

*Для станка с бесступенчатой регулировкой скорости прокатки.

Наименование

Характеристики

Образцы

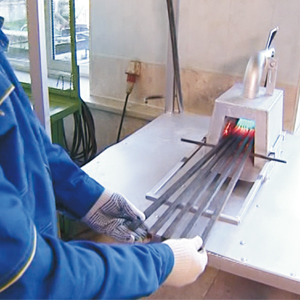

А1-2 Горн

Предназначен для разогрева окончаний у заготовок

А-1 Кузнечный блок в сборе c комплектом эксцентриковых вальцов

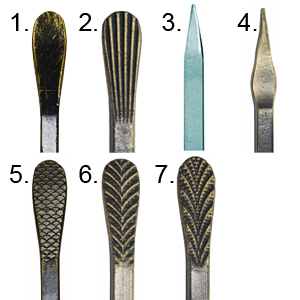

Предназначен для формовки окончаний «Гусиная лапка» и «Лапка с двусторонним рисунком", "Кованое окончание №1, 2, 3, 4", "Граненая пика", "Купольная пика", а также выполняет операции со сменной оснасткой.В стандартную комплектацию А-1 входит А1-3.

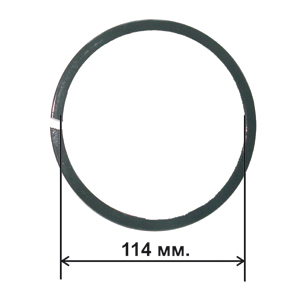

А1-5 Барабан Ø 114

Предназначен для изготовления элемента «Кольцо Ø 114» из квадрата и круга 6, 8, 10, 12 мм.

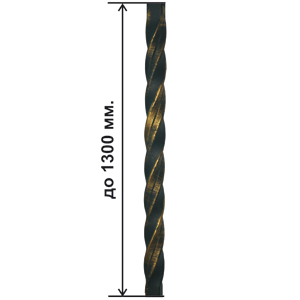

А1-16 Приспособление «Торсион»

Педназначено для изготовления элемента "Торсион" из квадрата 10, 12, 14, 16, 20 мм.и полосы 40*10 мм.с комплектом переходных вилок (10...20 мм.) и шайб (10...16 мм.)

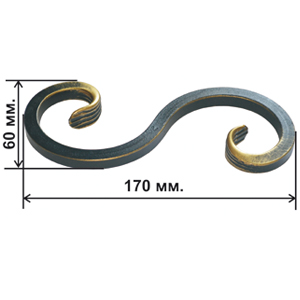

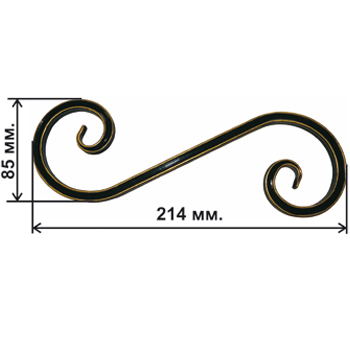

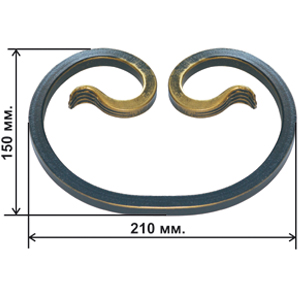

А1-32 Улитка - У2

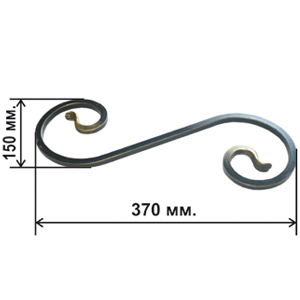

Предназначена для изготовления "завитков", "волют" и "червонок" из квадрата и круга 8,10,12,14,16 мм; из полосы 6*12 мм; из подготовленной профильной трубы 10*10, 15*15, 20*20 мм. Исключает возможные заломы.

АС-3 Силовой агрегат

А2 Кузнечный блок А2 в сборе

А2-01-12 Верхний вал в сборе

Входит в базовую комплектацию А2.

*Стоимость валов без накатных роликов

А2-01-14 Нижний вал в сборе

Входит в базовую комплектацию А2.

* Стоимость валов без накатных роликов

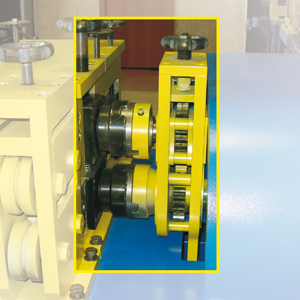

А2-01-16 Регулируемая шестеренная клеть

Обеспечивает синхронную работу двух ведущих валов не зависимо от того на какую высоту был поднят верхний вал.

А2-01-10 Устройство направляющее для полосы

Входит в базовую комплектацию А2.

А2-01-11 Устройство направляющее для квадрата

Входит в базовую комплектацию А2.

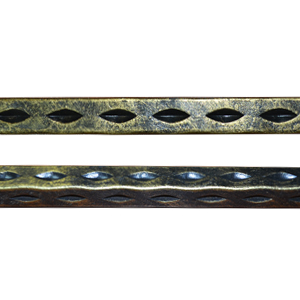

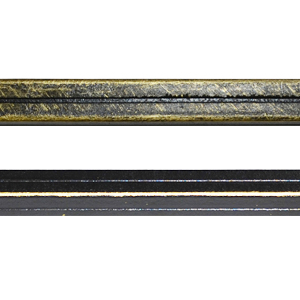

А2-01-13 Рассечка квадрата на 4 места

Накатные ролики предназначены для рассечки квадрата на 4 места 10, 12, 14 и 16 мм. Входит в базовую комплектацию А2.

А2-01-15 Ведущий ролик

Входит в базовую комплектацию А2

*Стоимость вала без накатных роликов

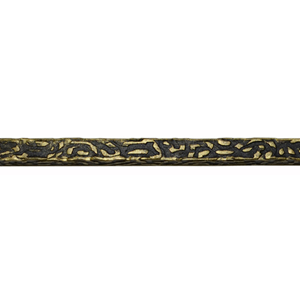

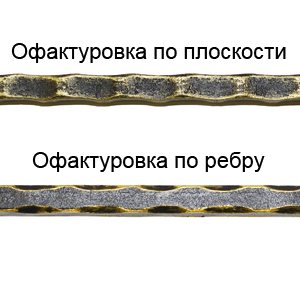

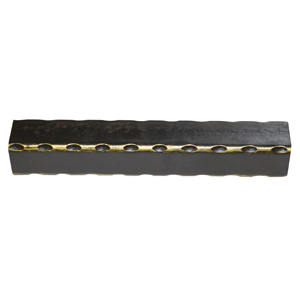

А2-0 Офактуровка по плоскости

Накатные ролики предназначены для офактуровки по плоскости квадрата 10, 12, 14 и 16 мм. Входит в базовую комплектацию А2 - 2 шт.

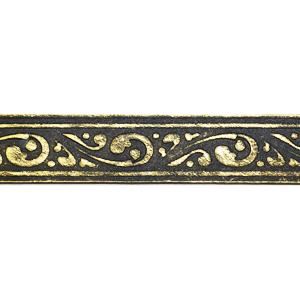

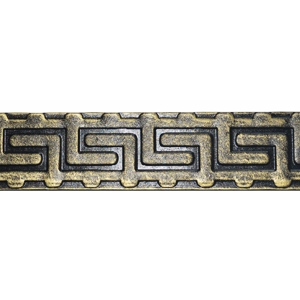

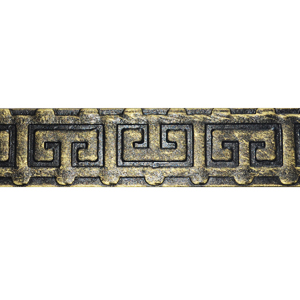

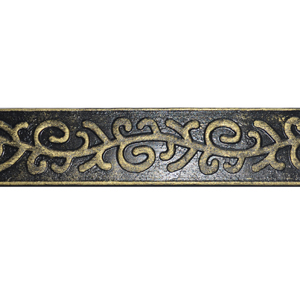

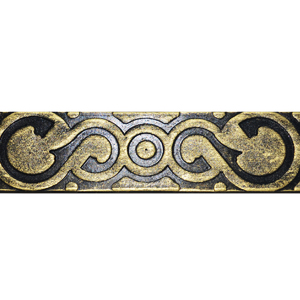

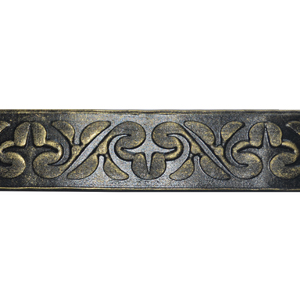

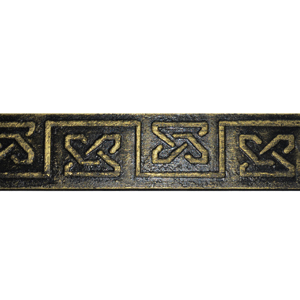

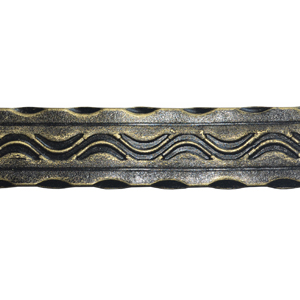

А2-3 Узор «Греческий» для полосы

Служит для накатки рельефа на полосе размером 40*4 мм. Входит в базовую комплектацию А2.

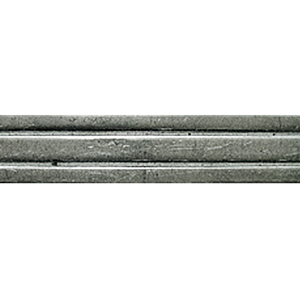

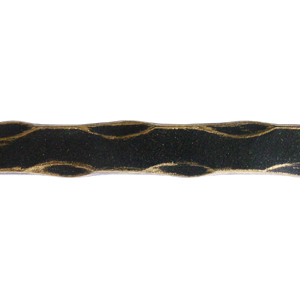

А2-2 Хомутная полоса

В качестве заготовки используется полоса 20*2 и 20*1,5 мм

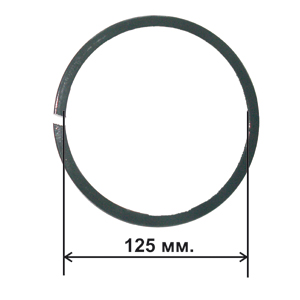

А1-4 Барабан Ø 125

Предназначен для изготовления элемента «Кольцо Ø 125» из квадрата и круга 6, 8, 10, 12 мм.

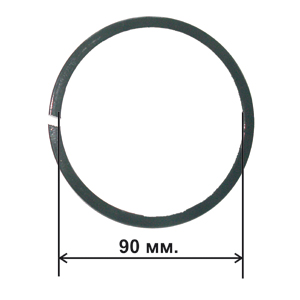

А1-6 Барабан Ø 90

Предназначен для изготовления элемента «Кольцо Ø 90» из квадрата и круга 6, 8, 10, 12 мм.

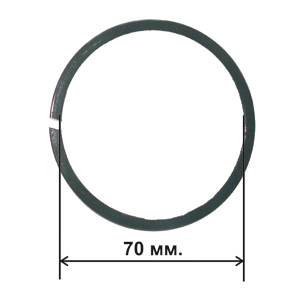

А1-7 Барабан Ø70

Предназначен для изготовления элемента «Кольцо Ø 70» из квадрата и круга 6, 8, 10, 12 мм.

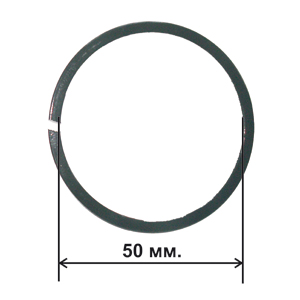

А1-8 Барабан Ø 50

Предназначен для изготовления элемента «Кольцо Ø 50» из квадрата и круга 6, 8, 10, 12 мм.

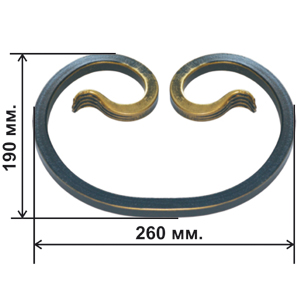

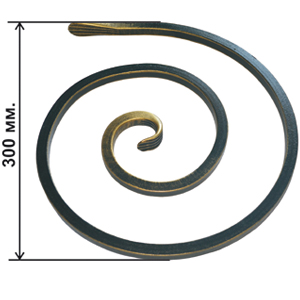

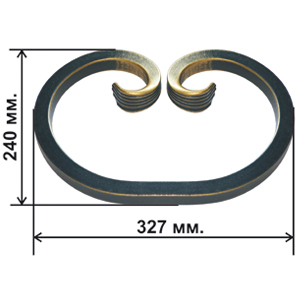

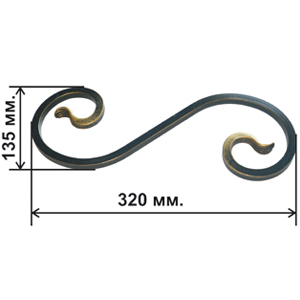

А1-9 Приспособение Улитка-Б1

Предназначено для изготовления элементов «Волюта» и «Червонка» большого размера из квадрата и круга 8, 10, 12, 14, 16 мм.

А1-11 Приспособление Улитка-М1

Предназначено для изготовления элемента «Волюта» особо малого размера из квадрата и круга 8, 10, 12 мм.

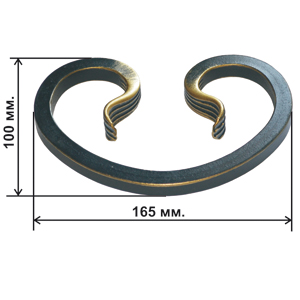

А1-12 Приспособление Улитка М2

Предназначено для изготовления элемента «Червонка» особо малого размера из квадрата и круга 8, 10, 12 мм.

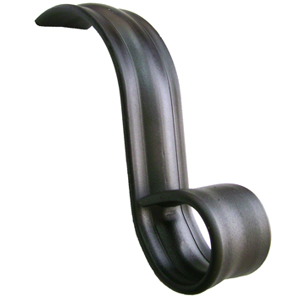

А1-13 Приспособление Улитка-БЛ

Предназначено для гибки элементов «Волюта» и «Червонка» без гусиной лапки из квадрата и круга 10, 12 мм.

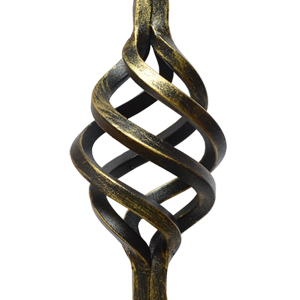

А1-14 Приспособление «Корзинка»

Предназначено для изготовления элемента "корзинка" из 4-х сваренных по торцам прутков.

А1-15 Приспособление гибочное

Предназначено для изготовления элементов "Кольца" и "Дуги" из квадрата и круга 20 мм. , полосы 40*4 мм., профильной трубы 40*40 мм. с комплектом сменных роликов для трубы 1/2", 3/4".

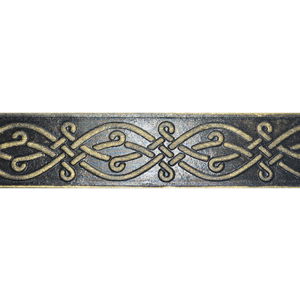

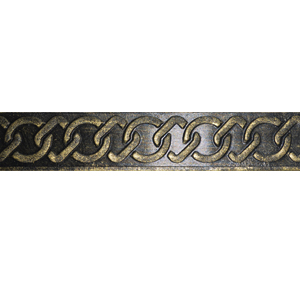

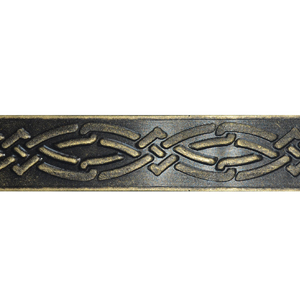

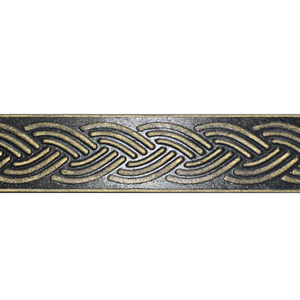

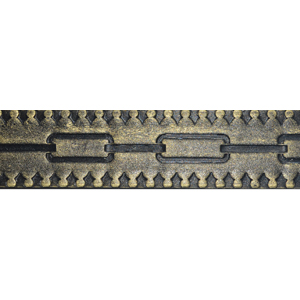

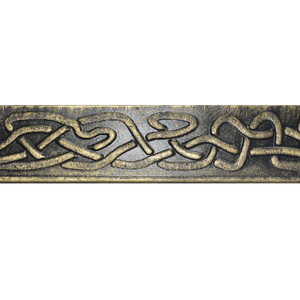

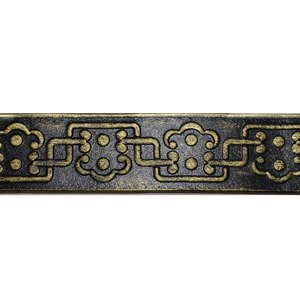

А2-1 Узор «Цепь» для полосы

Служит для накатки рельефа на полосе 40*4 мм.

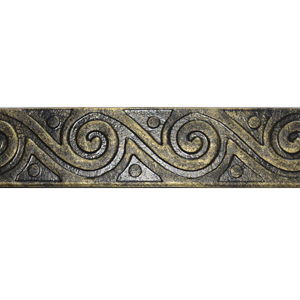

А2-5 Узор «Южный» для полосы

Служит для накатки рельефа на полосе 40*4 мм.
