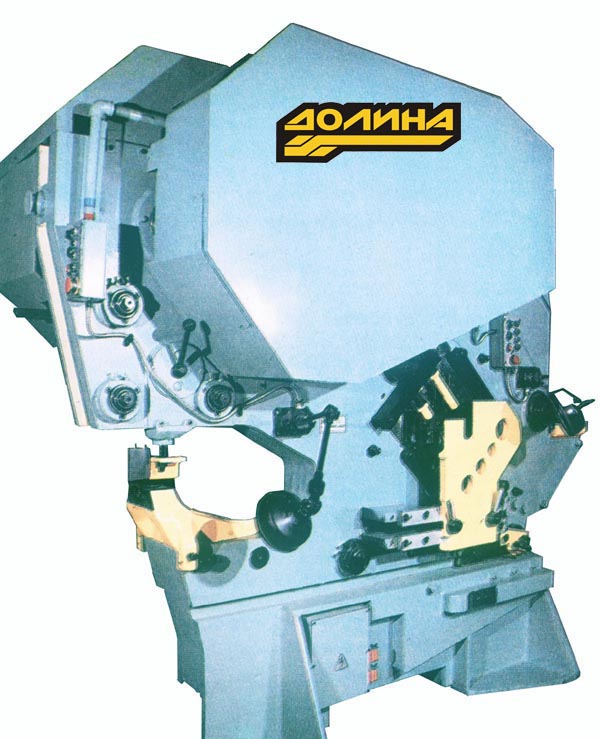

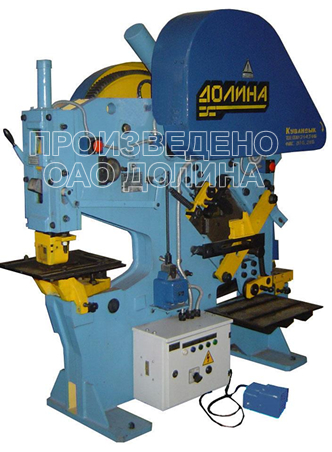

Пресс-ножницы комбинированные НГ

Пресс-ножницы комбинированные с четырьмя рабочими зонами позволяют выполнять на одной машине несколько типов операций без предварительной перенастройки ножниц, в любой последовательности и без смены инструмента, что обеспечивает гибкую и экономичную обработку проката, как в крупном машиностроительном производстве, так и любой ремонтной мастерской.

Пресс-ножницы комбинированные производят: отрезку полосы; отрезку проката без разметки до 1000 мм по упору; отрезку уголка, круга, швеллера, двутавра, шахтного профиля; пробивку пазов треугольной и прямоугольной формы; пробивку отверстий круглой, прямоугольной, квадратной и любой другой формы.

Конструкция пресс-ножниц и множество вариантов дополнительной оснастки позволяют использовать пресс-ножницы для обработки проката различного профиля и разных параметров.

Для облегчения перемещения полосового, сортового и фасонного проката при подаче их в рабочую зону ножниц возможно использование модуль-рольганга приводного модели МРП.

Общий принцип работы пресс ножниц комбинированных (универсальных) НГ

Привод пресс-ножниц нг осуществляется от электродвигателя 3 (см. рис.) через клиноременную передачу, маховик 2 и одноступенчатую зубчатую передачу 1, 4 к эксцентриковому валу 6. Зубчатая передача 1,4 прямозубая, цилиндрическая. Опорные шейки вал-шестерни установлены в подшипниках.

Движение на ползун 10 сортолистовой секции передается через шатун 5, на ползун пресса для пробивки отверстий 8 - через балансир 7 и западающий камень.

Исполнительные механизмы включаются и выключаются через систему рычагов, связанных с одной стороны с шатуном и западающим камнем, а с другой стороны - с электромагнитами 9.

У нас вы также можете приобрести ножи для пресс ножниц и другой режущий инструмент: секция для пробивки отверстий круглой, треугольной, квадратной и любой другой формы в листовом и фасонном прокате.

Отрезка полосы под различными углами осуществляется комбинированные пресс ножницы нг без предварительной разметки.

В сортовой секции производится отрезка швеллера, двутавра, круга, уголка. Пробивка пазов прямоугольной формы. Пробивка открытых пазов

	Секция для пробивки отверстий круглой, треугольной, квадратной и любой другой формы в листовом и фасонном прокате.
	Отрезка полосы под различными углами осуществляется пресс без предварительной разметки.
	В сортовой секции производится отрезка швеллера, двутавра, круга, уголка.
	Пробивка пазов прямоугольной формы. Пробивка открытых пазов

Внимание: инструмент реза швеллера и двутавра поставляется за отдельную плату


НГ5222		НГ5223				НГ5224
	Техническая характеристика		НГ5224	НГ5223	НГ5222
	Наибольшие размеры обрабатываемого проката, мм
	- толщина и ширина полосы:		28х200	18х190	16х150
	- диаметр круга		67	50	45
	- сторона квадрата		58	45	40
	- уголок
	отрезка под <90°		160х160х20	125х125х14	125х125х12
	отрезка под <45°		125х125х14	100х100х10	90х90х9
	- пробиваемое отверстие
	диаметр и толщина металла		40х25	32х16	30х16
	- номер профиля
	двутавра		30а	18а	18
	швеллера		30	18а	18
	Наибольшие размеры пробиваемых пазов прямоугольной формы, мм
	- длина		100	80	70
	- ширина		85	65	65
	- толщина		18	10	10
	Габаритные размеры, мм
	- длина		2735	1860	1890
	- ширина		1760	1700	1660
	- высота		2445	1825	1875
	Масса, кг		7050	2500	2270
	Мощность, кВт		11,8	5,5	5,5

Комплекты ножей, режущего инструмента для пресс-ножниц комбинированных НГ5223, НВ5222 и ножниц сортовых НВ1429, НГ1430

Комплекты ножей, режущего инструмента	Модель пресс-ножниц	Примечания
Комплект №8 Инструмент реза швеллера и двутавра №№10 - 18 в сборе	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №8-10 Инструмент реза швеллера и двутавра №10	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №8-12 Инструмент реза швеллера и двутавра №12	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №8-14 Инструмент реза швеллера и двутавра №14	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №8-16 Инструмент реза швеллера и двутавра №16	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №8-18 Инструмент реза швеллера и двутавра № 18	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №8А-10 Ножи для реза швеллера и двутавра №10	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №8А-12 Ножи для реза швеллера и двутавра №12	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №8А-14 Ножи для реза швеллера и двутавра №14	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №8А-16 Ножи для реза швеллера и двутавра №16	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №8А-18 Ножи для реза швеллера и двутавра № 18	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №7А Инструмент реза уголка в сборе	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №7Б Инструмент реза круга	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Комплект №7В Ножи для зарубки	НГ5223	Подходит для НВ5222
Комплект №7Г Ножи для резки листа	НГ5223	Подходит для НВ5222
Комплект №7Д Ножи для резки уголка	НГ5223	Подходит для НВ5222, НВ1429, НГ1430
Набор дыропробивного инструмента (пуансон и матрица) Ø6 - 32 мм.	НГ5223	Подходит для НВ5222

Комплекты ножей, режущего инструмента для пресс-ножниц комбинированных НГ5224, НБ5224 и ножниц сортовых НБ1431, НГ1432

Комплекты ножей, режущего инструмента	Модель пресс-ножниц	Примечания
Комплект №3 Инструмент реза швеллера и двутавра №№20 - 30 в сборе	НГ5224	Подходит для НБ5224, НБ1431, НГ1432
Комплект №2А Инструмент реза уголка в сборе	НГ5224	Подходит для НБ5224, НБ1431, НГ1432
Комплект №2Б Инструмент реза круга	НГ5224	Подходит для НБ5224, НБ1431, НГ1432
Комплект №2В Ножи для зарубки	НГ5224	Подходит для НБ5224
Комплект №2Г Ножи для резки листа	НГ5224	Подходит для НБ5224
Комплект №2Д Ножи для резки уголка	НГ5224	Подходит для НБ5224, НБ1431, НГ1432
Набор дыропробивного инструмента (пуансон и матрица)	НГ5224	Подходит для НБ5224
