Станок фальцеосадочный для закрытия фальца ФОС.

Станок для закрытия фальца ФОС предназначен для осадки одинарного лежачего фальца (закрытия замков) на водосточных трубах, круглых воздуховодах и других изделиях аналогичной формы из тонколистового металла обыкновенного качества ГОСТ 380-94. Станок для закрытия фальца предназначен для эксплуатации в условиях умеренного климата, категория размещения 3 по ГОСТ15150-69



Технические характеристики

Характеристики

ФОС-1000

ФОС-1250

Рабочая длина, мм

1020

1270

Максимальная длина заготовки, мм

2000

2500

Максимальная толщина заготовки, мм

0,7

0,7

Минимальный внутренний диаметр заготовки, мм

80

80

Ширина паза ролика, мм

13

13

Габариты (ДхШхВ), мм

1170х610х1160

1420х610х1160

 Устройство и принцип работы

Описание станка

Станок фальцеосадочный (станок для закрытия фальца) состоит из следующих основных частей).
1. Рама.
2. Нажимная головка.
3. Вороток.
4. Верхний ролик.
5. Нижний ролик.
6. Рукоятка привода.
7. Нижняя труба.







Установка фальцеосадочного станка.

Станок фальцеосадочный должен быть жёстко установлен и закреплён через специальные
отверстия в раме четырьмя болтами (болты в комплект не входят).

Перед началом работы убедиться, что станок фальцеосадочный закреплён.
Проверить всю механическую часть:

- надёжность всего крепежа, отсутствие люфтов;
- правильность всех настроек (ролики 4,5 должны располагаться в одной плоскости).

На данном фальцеосадочном станке используется пара роликов для фальца.

Снятие верхнего ролика:

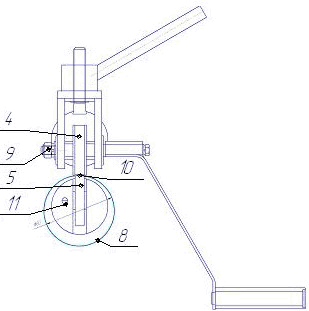

- открутите гайку 9 (см. рис.), медным молотком выбейте ось ролика 4, одновременно
придерживая за рукоятку привода 6.

Снятие нижнего ролика:

- открутите ниппель 11 (рис.2), медным молотком выбейте ось ролика 5, одновременно придерживая ролик.

Принцип работы.

  1. Расположите заготовку 8 на нижней трубе 7 (рис.1) .
  2. Установите край заготовки между роликами 4,5 так, чтобы фальц находился в центре рабочей зоны роликов 10 (рис.2).
  3. При помощи воротка 3 сожмите ролики 4,5 .
  4. Начните вращение рукоятки привода 6 (по часовой стрелке), до полного выхода заготовки 8.
