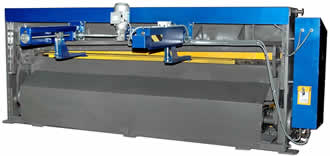

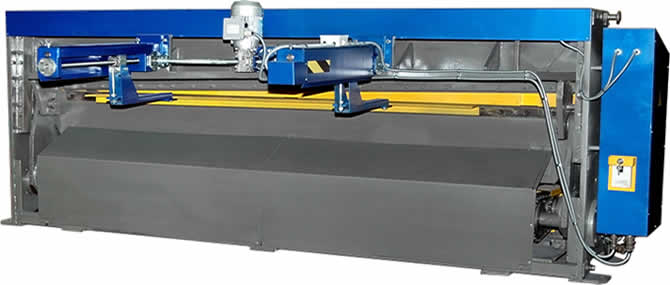

Гильотинные ножницы НГ 2,5х2500
|
Гильотинные ножницы НГ модели 2,5х2500 используются для разрезания листового металла толщиной до 2,5 миллиметров и позволяют получить высокую точность раскроя и отличное качество реза. Наибольшее число ходов совершаемых ножом в минуту - 30, угол наклона ножа - 1°40’ градусов. В стандартной комплектации нож оборудован ручным задним упором.
Параметры гильотинных ножниц НГ 2,5х2500
|
||||||||||||||||||||||||||||||||

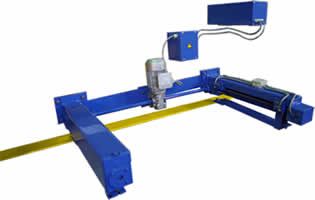

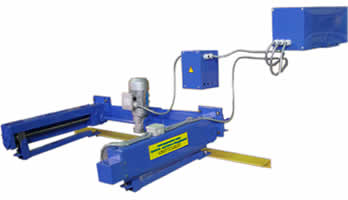

Электромеханический задний упор для гильотинных ножниц НГ |
|
Электромеханический задний упор предназначен для организации мерной резки деталей на гильотинных ножницах серии НГ. Управление механизмом упора осуществляется через выносной пульт расположенный рядом с панелью управления гильотинных ножниц. Задание параметров осуществляется в цифровом виде.
Технические характеристики упора для гильотинных ножниц
|
||||||||||||||||||||||||||||||||||||
Пневматическое устройство для поддержки тонкого листа |
|
Устройство предназначено для устранения провисания тонколистового проката при раскрое с использованием заднего упора. Устройство состоит из подвижно подвешенной на столе гильотинных ножниц траверсы, со смонтированной на траверсе гребёнкой. В действие приводится пневмоцилиндром, установленным также на столе ножниц. Нормальное положение устройства поддержки листа в режиме «Одиночный ход» – выдвинутое. В действие устройство приходит при нажатии кнопки «Пуск» (либо нажатии на педаль). При этом срабатывает пневмораспределитель и подаёт воздух на пневмоцилиндр. Происходит ход устройства вниз одновременно с рабочим ходом ножевой балки ножниц. Отрубленная заготовка падает вниз по склизам гребёнки. <>pПосле возврата ножевой балки в верхнее положение, по сигналу блока управления, срабатывает пневмораспределитель и подаёт воздух в другую полость пневмоцилиндра. Устройство возвращается в первоначальное выдвинутое положение. В режимах «Наладка» и «Автоматические хода» нормальное положение устройства – убранное. Регулировку устройства по скорости срабатывания осуществляют при помощи дросселей, расположенных на блоке подготовки воздуха и на глушителе. Нормальное рабочее давление по манометру, установленному на блоке подготовки воздуха, должно быть в районе 3 атм. Примечание: Ввиду простоты конструкции кинематическая схема устройства не приводится. Состав устройства: |
