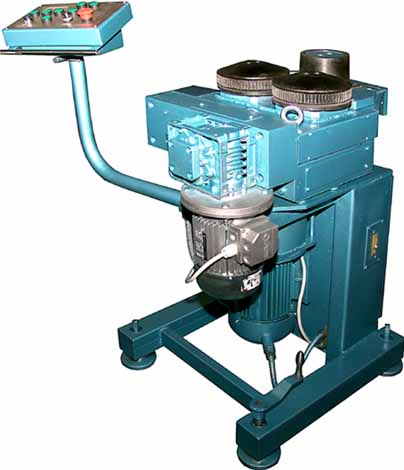

СТАНОК ФЛАНЦЕГИБОЧНЫЙ СТД-94У


№	Наименование	Параметры
1	Габаритные размеры ДхВхШ, (мм): - c пультом управления - без пульта управления	900х860х1140 900х620х980
2	Мощность главного привода, кВт	3,0
3	Мощность привода центрального ролика, кВт	0,75
4	Суммарная мощность станка, кВт	3,75
5	Общее количество рабочих роликов (шт): - приводных	3 2
6	Скорость прокатки (м/мин): - полосовой стали - угловой стали	7 8,5
7	Скорость подачи центрального ролика (м/мин)	0,09
8	Максимальный ход центрального ролика (мм)	80
9	Профиль прокатываемого материала (мм): - полосовая сталь - угло ая сталь	25х4 25х25х3 25х25х4 32х32х4 36х36х4 40х40х4
10	Внутренние диаметры изготовляемых фланцев (мм): -из полосы -из уголка	180…315 и более 355…2000 и более
11	Предел текучести вальцуемого материала, кг/см2	2500
12	Масса механизма, (кг)	370

Технические характеристики

Предназначен для:

- кольцевой и спиральной гибки полосовой и угловой стали методом прокатки (вальцевания) профиля тремя роликами в холодном состоянии.
- приминения в широком диапазоне при изготовлении заготовок круглой формы, фланцев из полосовой и угловой стали для соединения воздуховодов круглого сечения:

- прямошовных фальцевых;
- прямошовных сварных;
- спирально-фальцевых;
- спирально-сварных.

Механизм комплектуется универсальными роликами для гибки:

- полосовой стали 25 х 4, с минимальным радиусом гибки 80 мм;
- угловой стали 25х25х3, 25х25х4, 32х32х4, 36х36х4, 40х40х4, с наименьшим радиусом гибки 177,5 мм.
Гибка осуществляется двумя ведущими роликами, с неподвижными осями, и нажимным с возможностью поступательного перемещения от электропривода. Конструкция станка выполнена по блочно-модульной схеме.
Основным модулем - базой станка, является силовой блок - энергомодуль, на который устанавливаются различные сменные технологические модули, предназначенные для выполнения разнообразных гибочно - вальцовочных операций, в зависимости от назначения.

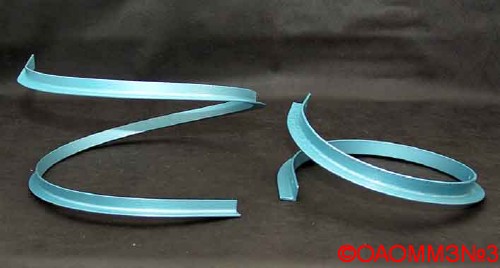

Получаемые изделия:
