Станок профилегибочный предназначен для гибки стальной круглой, прямоугольной и квадратной профильной трубы, полосы, швеллера из стали обыкновенного качества ГОСТ 380-94. Cтанок профилегибочный предназначен для эксплуатации в условиях умеренного климата, категория размещения 3 по ГОСТ15150-69

Технические характеристики станка профилегибочного

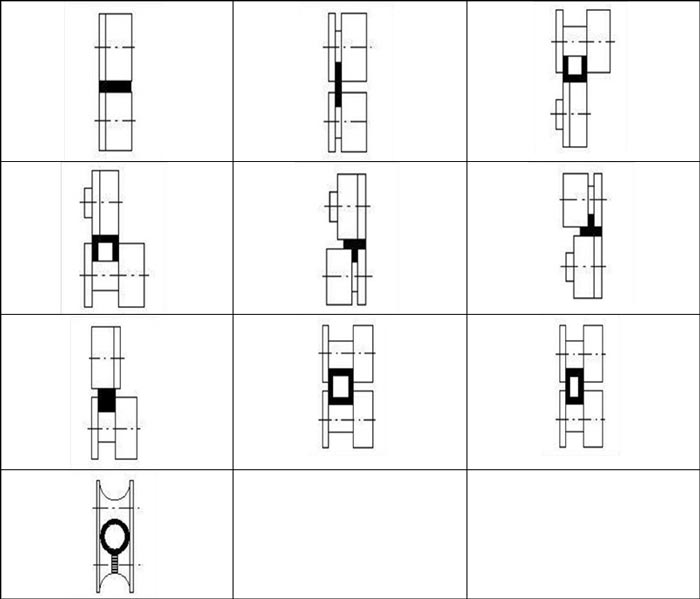

+ стандартные ролики; 0 специальные ролики; Х могут понадобиться проставки

Мощность двигателя, кВт - 1,5
Диаметр валов, мм - 46
Диаметр роликов, мм - 155
Габариты профилегиба (Д*Ш*В), мм - 950*700*1400
Масса (не более), кг - 210

 Устройство и принцип работы.

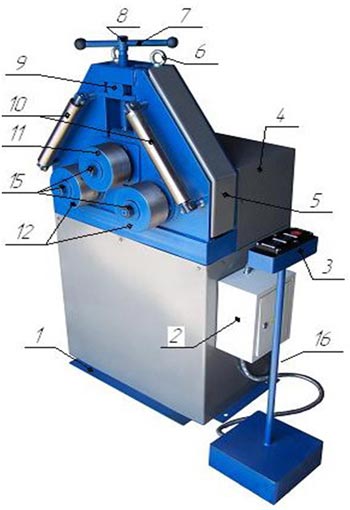

Cтанок профилегибочный состоит из следующих основных частей.

Установка станка профилегибочного

Оборудование поставляется полностью готовым к работе.
Профилегиб должен быть жёстко установлен и закреплён через специальные отверстия в раме четырьмя анкерными болтами (болты в комплект не входят).

• Перед началом работы убедиться, что профилегиб заземлён.
• Проверить внешним осмотром целостность механических и электрических соединений.

Первоначальный пуск.

Очистить ролики от консервирующей смазки (сухой тканью-ветошью).
Убедиться в соответствии напряжения питающей сети параметрам профилегиба.
После чего приступить к обкатке профилегиба на холостом ходу в течение 30 мин
В случае возникновения отклонений от нормального режима работы немедленно остановить профилегиб и устранить неисправность.

Обрабатываемый материал:

• заготовка должна быть очищена от масла и сухой;
• твёрдость материала должна быть одинаковой по всей длине заготовки;
• сгибаемые части заготовки должны быть гладкими.

Принцип работы.

После выполнения требований вышеперечисленных пунктов необходимо настроить ролики для обработки изгибаемой детали – смотрите схему настройки роликов.

• Открутить ключом гайки 15 крепления прижимного ролика 11 и опорных роликов 12
• Установить ролики на валы со шпонкой и закрепить с помощью гаек.
• Далее с помощью рукоятки 7 поднять прижимной ролик 11 в верхнее положение. Изгибаемую деталь расположить между опорными 12 и прижимным 11 роликами. С помощью вращения рукоятки прижимного ролика 7 плавно опускать прижимной ролик 11 (1/2 оборота) на величину, необходимую для формирования требуемого радиуса изгиба. Изгиб на предельном радиусе за одну операцию невозможен, по этому требуется повторение операции сгиба, прежде чем вы достигните определённого радиуса.

Рекомендуется, чтобы оператор имел базовое представление о процессе сгиба и разбирался в материалах.
В случае необходимости возможен выезд специалиста, но в этом случае необходимо оплатить проезд и работу специалиста.

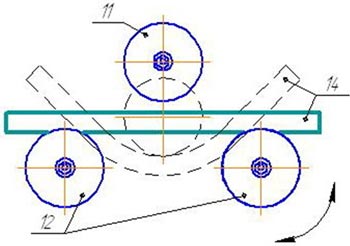

Схема настройки роликов.

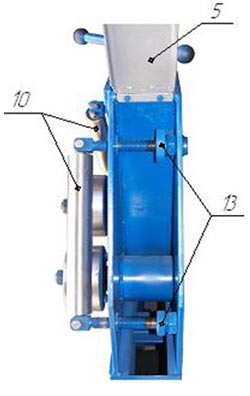

Предполагается, что заготовка будет «колебаться» в роликах, для предотвращения этого настройте направляющие валы 10 при помощи регулирующих гаек 13. Изгиб заготовки осуществляется вращением электромеханического привода (связанного с опорными роликами через шестерни), при помощи нажатия реверсивных кнопок на пульте управления 3. Смена возвратно-поступательного движения роликов осуществляется через кнопку СТОП. Для извлечения заготовки 14 возвращаем прижимной ролик 11 в верхнее положение с помощью вращения рукоятки 7, и извлекаем заготовку.
