Станок коленогибочный предназначен для изготовления гофрированных угловых переходов круглого сечения, из металла толщиной до 0.8 мм, применяемых в вентиляционных системах и кровельных водостоках.

ПРИНЦИП РАБОТЫ

Станок выполнен из станины, на которой жестко закреплены двигатель, направляющие валы, система рычагов на лицевой стороне и механизм подачи (рычаг-рейка). При включении электродвигателя, вращение передается на эксцентрики, расположенные на валу редуктора. Внешний эксцентрик связан с системой рычагов, а внутренний толкает рейку каретки. Первым срабатывает внешний эксцентрик, передавая усилие через систему рычагов на ножи. Ножи врезаются в трубу, образуя складку.

По окончанию полного оборота ножи разжимаются, и внутренний эксцентрик через рычаг толкателя подает трубу вперед. При этом образованная складка прогибается, образуя гофр. После того как труба была сдвинута ножи снова врезаются образуя складку. Так цикл продолжается до срабатывания концевого выключателя и остановки станка.

ГОФРОКОЛЕНО RME-150

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.8 мм

Время изготовления 1-го гофроколена: 10-15 сек

Диаметр изделия: 80-150 мм

Мощность: от 1.5 кВт

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1050x460x850 мм

Масса: 420 кг

Привод: электромеханический

ГОФРОКОЛЕНО RME-200

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.8 мм

Время изготовления 1-го гофроколена: 10-15 сек

Диаметр изделия: 80-200 мм

Мощность: от 2.2 кВт

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1350x670x1060 мм

Масса: 580 кг

Привод: электромеханический

ГОФРОКОЛЕНО RME-250

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.8 мм

Время изготовления 1-го гофроколена: 10-15 сек

Диаметр изделия: 80-250 мм

Мощность: от 2.2 кВт

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1700x900x1100 мм

Масса: 610 кг

ГОФРОКОЛЕНО RME-300

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.8 мм

Время изготовления 1-го гофроколена: 10-15 сек

Диаметр изделия: 80-300 мм

Мощность: от 2.2 кВт

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1700x900x1100 мм

Масса: 800 кг

Привод: электромеханический

ГОФРОКОЛЕНО RME-600

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.8 мм

Время изготовления 1-го гофроколена: 10-15 сек

Диаметр изделия: 80-600 мм

Мощность: от 2.2 кВт

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1700x900x1100 мм

Масса: 950 кг

Привод: электромеханический

Видео работы станка:

 https://youtu.be/WHs1-8Mc_AY

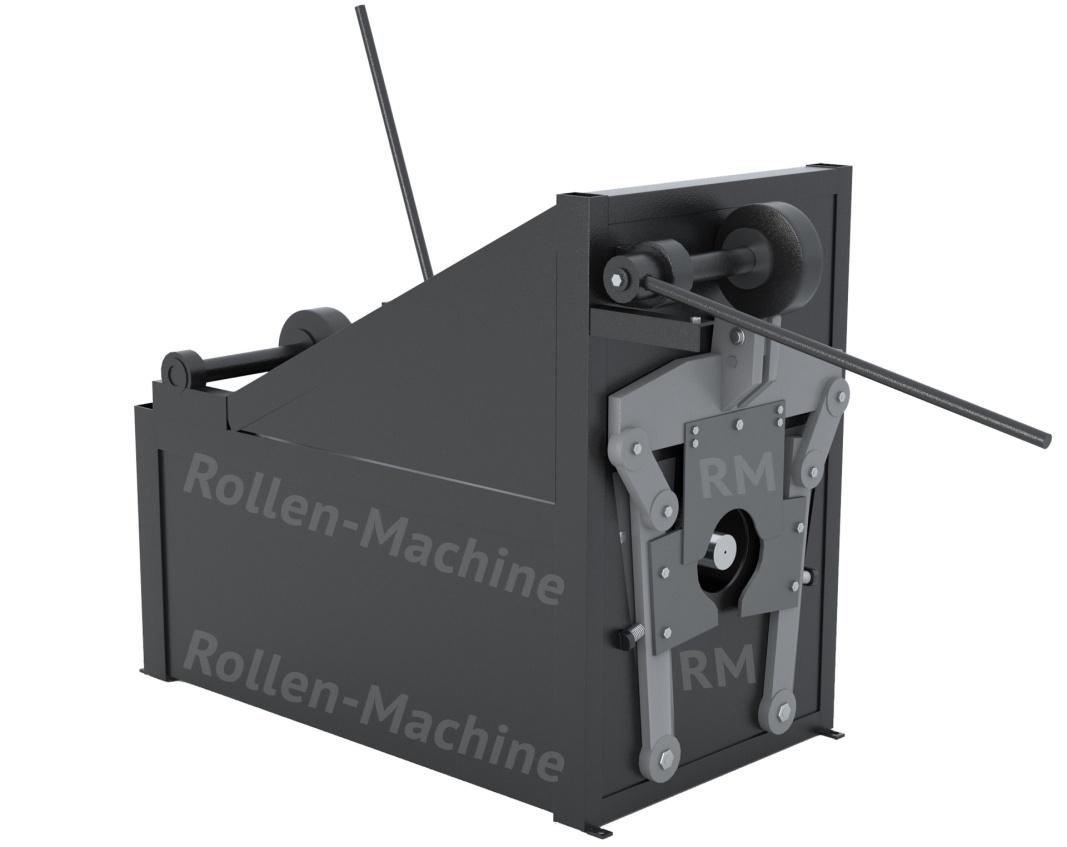

Ручной станок для изготовления гофроколена RM

Станок коленогибочный предназначен для изготовления гофрированных угловых переходов круглого сечения, из металла толщиной до 0.8 мм, применяемых в вентиляционных системах и кровельных водостоках.

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.8 мм

Время изготовления 1-го гофроколена: 60 сек

Диаметр изделия: 60-130 мм

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1250x570x770 мм

Масса: 130 кг

Привод: ручной
