Станок абразивно-отрезной маятниковый моделей СОМ – 400Б, В, Г, Е предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз.

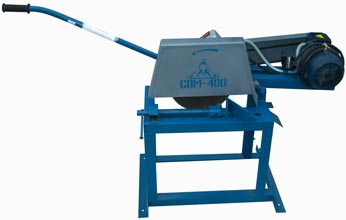

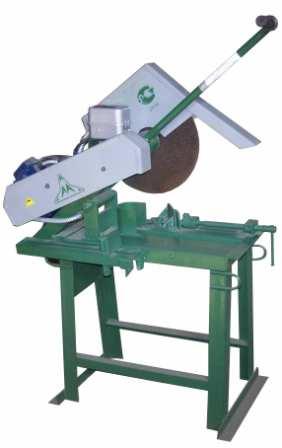

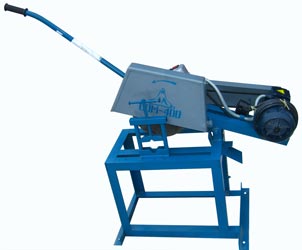

Станок абразивно-отрезной маятниковый СОМ-400Б и СОМ-400Е	Станок абразивно-отрезной маятниковый СОМ-400В	Станок абразивно-отрезной маятниковый СОМ-400Г

Технические характеристики

Станок абразивно-отрезной маятниковый моделей СОМ – 400Б, В, Г, Е, устройство и принцип работы

Описание станка.

Станок абразивно-отрезной маятниковый СОМ-400 состоит из рамы 1 и стола 13, закрепленного на нём, на оси 4 маятникового узла 2 и установленного на столе трубоприжима 3.На маятниковом узле смонтирован двигатель 5, пускатель 6 , кожух отрезного круга 7, кожух ремня 8. На раме имеется болт заземления 10. Станок абразивно-отрезной имеет откидной регулируемый упор 14,для более точной резки заготовок по длине. Для строповки пилы на станине имеются четыре скобы 12,расположенных – две спереди и две сзади.

Установка станка.

Станок абразивно-отрезной маятниковый должен быть жёстко установлен на фундамент и закреплён через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента должна быть не менее 150мм. Горизонтальная выверка станка отрезного при его установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2мм на 1000 мм длины).

Перед началом работы убедиться, что станок абразивно-отрезной заземлён. Проверить наличие и
исправность средств защиты, кожухов 7 и 8.

Проверить механическую часть:

- надёжность крепежа, отсутствие люфтов;
- правильность настроек;
-надёжность крепления режущего инструмента, отсутствие дефектов;
-натяжку ремня (предварительное натяжение ремня контролировать по провисанию верхней ветви, равному 8 мм под действием силы 1кг, приложенной к середине пролета верхней ветви ремня).

Первоначальный пуск.

Внешним осмотром убедиться в целостности всех электрических соединений. Убедиться в соответствии напряжения питающей сети параметрам станка. Установить отрезной круг 11, предварительно сняв защитный кожух 7,затем установив его на место. Кратковременно включить станок. Убедиться, что отрезной круг вращается в соответствии с направлением стрелки на кожухе 7. После чего приступить к обкатке станка на холостом ходу в течение 30 минут. В случае возникновения отклонений от нормального режима работы
немедленно остановить станок и устранить неисправность. При проверке работы всех механизмов на холостом ходу необходимо находиться в стороне от опасной зоны разлетания осколков круга при возможном его разрыве.


Схема реза.

Закрепить заготовку в трубоприжиме3. Ось центра абразивного круга по вертикали должна совпадать с осью обрабатываемой детали. Резка материала осуществляется приложением усилия к рукоятке 9 маятникового узла после нажатия кнопки «ПУСК» на пускателе 6.
