Вальцы трехвалковые ручные ВР

Вальцы трехвалковые предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата, категория размещения по ГОСТ 15150-69.2.

Технические характеристики

Марка

ВР-340
Мини-вальцы
настольные

ВР-1000

ВР-1250

ВР-1500

ВР-2000

Диаметр верхнего вала, мм

41

70

70

70

70

Наибольшая длина вальцевания, мм

340

1000

1250

1500

2000

Максимальная толщина листа, мм (при вальцевании на максимальную длину)

1,2 - Х18Н9Т
3,0 - Ст. 3

2,0

1,75

1,5

0,8

Габарит. размеры

Длина (без ручки), мм

600

1250

1500

1750

2250

Ширина, мм

300

600

Высота, мм

320

1000

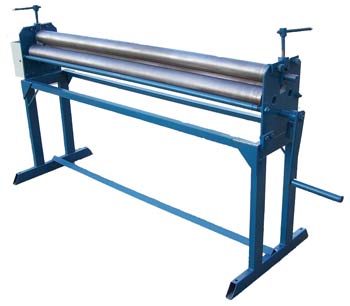

Вальцы трехвалковые ручные ВР-1000, ВР-1250

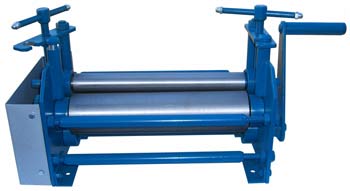

Вальцы трехвалковые ручные ВР-340




Вальцы трехвалковые ручные состоят из следующих основных частей (рис.1):

  1. основание;
  2. щечки;
  3. откидная балка;
  4. прижимной вал;
  5. опорные валы;
  6. стяжные шпильки;
  7. прижимной винт;
  8. приводная рукоятка;
  9. фиксирующие гайки;
  10. кожух;

Рисунок 1.

Принцип работы.

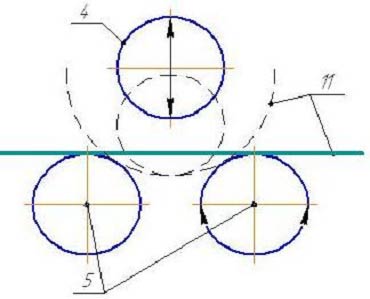

С помощью прижимных винтов 7 поднять вверх прижимной вал 4. Вальцуемый лист 11 расположить между опорными 5 и прижимным 4 валами рис.2 (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов 7 опускаем постепенно ( 1/2 оборота) прижимной вал 4 на величину, необходимую для начала формирования требуемого радиуса вальцевания. После каждого опускания прижимного вала 4 вальцуемый лист 11 прокатывается по всей плоскости с помощью вращения приводной рукоятки 8 механического привода (связанного с опорными валами через шестерни ).

Для извлечения заготовки из вальцов возвращаем прижимной вал 4 в верхнее положение с помощью вращения прижимных винтов 7. При необходимости снятия прижимного вала ослабляем фиксирующие гайки и поворачиваем откидную балку 3 на 180° и выводим из зацепления винт 7 подъёмного устройства.



Рисунок 2.
