Зиговочный станок предназначен для работы с тонколистовым металлом и выполняет следующие операции: отбортовку кромки под бандаж, отрезку края обечайки, вырезание сегментов отводов, формирование кольцевого зига, гофрирование торца, отбортовку края сегментов, также при изготовлении различных вентиляционных изделий.

Технические характеристики

Зиговочный станок для изготовления различных фасонных деталей воздуховодов «ММЗ-3701»

Зиговочный станок предназначен для:

- изготовления сегментов отводов;
- проведения операций отбортовки;
- при изготовлении различных вентиляционных изделий.
Зиговочный станок работает с тонколистовой низкоуглеродистой сталью ГОСТ 501-58, 3680-57 (марка стали любая от СТ-0 до СТ-20), оцинкованной и без покрытия, а также нержавеющей сталью ГОСТ 5582-61 с толщиной листа от 0,25 до 1,25мм.

Зиговочный станок (комплектуется под заказ) роликами для:

1.	Предварительной отбортовки под бандаж без зига (рис.1)
2.	Окончательной отбортовки под бандаж без зига (рис.2)
3.	Ролики для резки (рис.3)
4.	Широкого гофрирования (рис.4)
5.	Образования зига (рис.5)
6.	Ролики для отбортовки стыка фасонных частей воздуховода (рис.6)

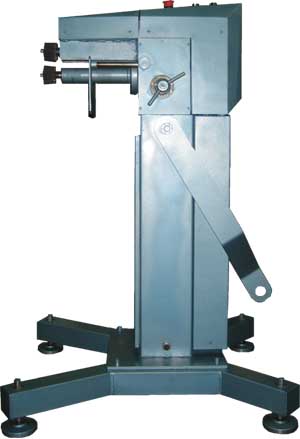

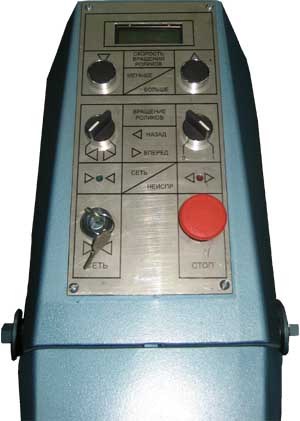

Зиговочный станок «ММЗ-3701» используется в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, при производстве воздуховодов, а также на других производствах. Зиговочный станок состоит из рамы, станины, на которой расположены ролики, редуктор, частотный преобразователь, панель управления, электрооборудование и пневмооборудование. Для осуществления любой операции необходимо установить соответствующие ролики. Вращение рабочих валов и роликов осуществляется мотор-редуктором. Скорость вращения настраивается на ПУ и регулируется частотным преобразователем. Работа пневмоцилиндра отвечающего за прижим роликов обеспечивается пневмооборудованием от источника сжатого воздуха.

Конструкция зиговочного станка имеет ряд преимуществ:

- эффективная система защиты от перегрузки механизма;
- наличие надежной системы защиты от травматизма;
- возможность управления механизмом с помощью электропедали или пульта.
