АВТОМАТИЧЕСКИЙ ЗАРЯДНЫЙ ВЫПРЯМИТЕЛЬ ДЛЯ ТЯГОВЫХ АККУМУЛЯТОРОВ СЕРИИ ВЗА-Р-Д

               Необходимо уточнить, что существует всего два типа тяговых аккумуляторов: кислотные с номинальным напряжением 2 В и щелочные с номинальным напряжением 1,2 В.

Тяговые аккумуляторные батареи устанавливаемые на погрузчики, электрокары, железнодорожный транспорт состоят из определенного количества последовательно соединенных между собой кислотных или щелочных аккумуляторов, с суммарным выходным напряжением до 400 В.

Аккумуляторы используются в качестве резервного источника питания, для бесперебойной работы электроприборов и приведения в движение электрических транспортных средств.

Зарядно-десульфатирующий выпрямитель серии ВЗА-Р-Д обслуживает все типы кислотных и щелочных аккумуляторов которые эксплуатируются на различных электрических транспортных средствах в том числе на погрузчиках с суммарным выходным напряжением от 1,2 до 400 В.

Перечень тяговых акб обслуживаемых выпрямителем серии ВЗА-Р-Д

Модель изделия

Кислотные аккумуляторы

Щелочные аккумуляторы

ВЗА-Р-Д-50-110

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 500 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 500 А/ч)

ВЗА-Р-Д-63-28,5

2 В, 4 В, 6 В, 8 В, 12 В
(до 630 А/ч)

1,2 В, 6 В, 12 В
(до 630 А/ч)

ВЗА-Р-Д-63-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В
(до 630 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 630 А/ч)

ВЗА-Р-Д-63-130

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 630 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 630 А/ч)

ВЗА-Р-Д-63-180

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 630 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 630 А/ч)

ВЗА-Р-Д-80-55

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В
(до 800 А/ч)

1,2 В, 6 В, 12 В, 24 В
(до 800 А/ч)

ВЗА-Р-Д-80-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В
(до 800 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 800 А/ч)

ВЗА-Р-Д-80-110

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 800 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 800 А/ч)

ВЗА-Р-Д-80-130

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 800 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 800 А/ч)

ВЗА-Р-Д-100-40

2 В, 4 В, 6 В, 8 В, 12 В, 24 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В
(до 1000 А/ч)

ВЗА-Р-Д-100-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 1000 А/ч)

ВЗА-Р-Д-100-120

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 1000 А/ч)

ВЗА-Р-Д-100-160

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 1000 А/ч)

ВЗА-Р-Д-100-200

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 1000 А/ч)

ВЗА-Р-Д-100-240

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 1000 А/ч)

ВЗА-Р-Д-100-280

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 1000 А/ч)

ВЗА-Р-Д-110-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В
(до 1100 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 1100 А/ч)

ВЗА-Р-Д-110-110

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 1100 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 1100 А/ч)

ВЗА-Р-Д-125-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В
(до 1250 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 1250 А/ч)

ВЗА-Р-Д-150-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В
(до 1500 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 1500 А/ч)

ВЗА-Р-Д-150-120

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 1500 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 1500 А/ч)

ВЗА-Р-Д-160-28,5

2 В, 4 В, 6 В, 8 В, 12 В
(до 1600 А/ч)

1,2 В, 6 В, 12 В
(до 1600 А/ч)

ВЗА-Р-Д-160-70

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В
(до 1600 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В
(до 1600 А/ч)

ВЗА-Р-Д-160-120

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 1600 А/ч)

11,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 1600 А/ч)

ВЗА-Р-Д-160-230

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 1600 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 1600 А/ч)

ВЗА-Р-Д-200-40

2 В, 4 В, 6 В, 8 В, 12 В, 24 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В
(до 2000 А/ч)

ВЗА-Р-Д-200-60

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В
(до 2000 А/ч)

ВЗА-Р-Д-200-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 2000 А/ч)

ВЗА-Р-Д-200-110

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 2000 А/ч)

ВЗА-Р-Д-200-120

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 2000 А/ч)

ВЗА-Р-Д-200-160

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 2000 А/ч)

ВЗА-Р-Д-200-200

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 2000 А/ч)

ВЗА-Р-Д-200-220

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 2000 А/ч)

ВЗА-Р-Д-200-240

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 2000 А/ч)

ВЗА-Р-Д-200-280

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 2000 А/ч)

ВЗА-Р-Д-300-40

2 В, 4 В, 6 В, 8 В, 12 В, 24 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В
(до 3000 А/ч)

ВЗА-Р-Д-300-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 3000 А/ч)

ВЗА-Р-Д-300-120

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 3000 А/ч)

ВЗА-Р-Д-300-160

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 3000 А/ч)

ВЗА-Р-Д-300-200

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 3000 А/ч)

ВЗА-Р-Д-300-240

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 3000 А/ч)

ВЗА-Р-Д-300-280

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 3000 А/ч)



Характеристики:

Общие характеристики зарядного десульфатирующего выпрямителя серии ВЗА-Р-Д

Наименование

Характеристика

Дискретность изменения выходного напряжения, В

0,1

Дискретность изменения выходного тока, А

0,1

Степень защиты оболочки по ГОСТ 14254-96

IP20

Габаритные размеры, мм

(смотрите вкладку чертежи)

Масса изделия, кг

(смотрите вкладку чертежи)

Цвет изделия

темно-серый *

* Возможен выбор цвета по индивидуальному заказу

Индивидуальные характеристики, в зависимости от исполнения

Наименование изделия

Количество каналов, шт

Максимальный зарядный ток, А

Максимальное зарядное напряжение, В

Максимальный ток разряда, А

Мощность

 разряда, кВт

ВЗА-Р-Д-50-110

1

50

110

20

1,7

ВЗА-Р-Д-63-130

1

63

130

18

1,8

ВЗА-Р-Д-63-180

1

63

180

18

2,5

ВЗА-Р-Д-63-28,5

1

63

28,5

18

0,4

ВЗА-Р-Д-63-55

1

63

55

18

0,8

ВЗА-Р-Д-63-80

1

63

80

18

1,1

ВЗА-Р-Д-80-110

1

80

110

10

0,9

ВЗА-Р-Д-80-130

1

80

130

10

1

ВЗА-Р-Д-80-55

1

80

55

18

0,8

ВЗА-Р-Д-80-80

1

80

80

10

0,6

ВЗА-Р-Д-100-120

1

100

120

10

0,9

ВЗА-Р-Д-100-160

1

100

160

10

1,2

ВЗА-Р-Д-100-200

1

100

200

10

1,5

ВЗА-Р-Д-100-240

1

100

240

10

1,8

ВЗА-Р-Д-100-280

1

100

280

10

2,1

ВЗА-Р-Д-100-40

1

100

40

10

0,3

ВЗА-Р-Д-100-80

1

100

80

10

0,6

ВЗА-Р-Д-110-110

1

110

110

10

0,9

ВЗА-Р-Д-110-80

1

110

80

10

0,6

ВЗА-Р-Д-125-80

1

125

80

10

0,6

ВЗА-Р-Д-150-120

1

150

120

10

0,9

ВЗА-Р-Д-150-80

1

150

80

10

0,6

ВЗА-Р-Д-160-120

1

160

120

10

0,9

ВЗА-Р-Д-160-230

1

160

230

10

1,8

ВЗА-Р-Д-160-28,5

1

160

28,5

10

0,3

ВЗА-Р-Д-160-70

1

160

70

10

0,6

ВЗА-Р-Д-200-110

1

200

110

10

0,9

ВЗА-Р-Д-200-120

1

200

120

10

0,9

ВЗА-Р-Д-200-160

1

200

160

10

1,2

ВЗА-Р-Д-200-200

1

200

200

10

1,5

ВЗА-Р-Д-200-220

1

200

220

10

1,7

ВЗА-Р-Д-200-240

1

200

240

10

1,8

ВЗА-Р-Д-200-280

1

200

280

10

2,1

ВЗА-Р-Д-200-40

1

200

40

10

0,3

ВЗА-Р-Д-200-60

1

200

60

10

0,5

ВЗА-Р-Д-200-80

1

200

80

10

0,6

ВЗА-Р-Д-300-120

1

300

120

30

2,7

ВЗА-Р-Д-300-160

1

300

160

30

3,6

ВЗА-Р-Д-300-200

1

300

200

30

4,5

ВЗА-Р-Д-300-240

1

300

240

20

3,6

ВЗА-Р-Д-300-280

1

300

280

20

4,2

ВЗА-Р-Д-300-40

1

300

40

30

0,9

ВЗА-Р-Д-300-80

1

300

80

30

1,8

Особенности:

Автоматический зарядный десульфатирующий выпрямитель серии ВЗА-Р-Д обеспечивает высокое качество стабилизации выходных параметров, т.к. каждый из преобразователей работает в узком диапазоне выходных характеристик – это позволяет настроить источник на высокое качество стабилизации параметров во всём диапазоне. Таким образом, в случае работы на низких напряжениях, работает только часть преобразователей в группе, а при повышении выходного напряжения подключаются дополнительные преобразователи. При работе на малых токах также работает только одна группа преобразователей, при повышении выходного тока автоматически подключаются остальные группы. Таким образом, обеспечивается высокий КПД до 95 % преобразования и высокое качество стабилизации тока и напряжения во всём диапазоне.

Зарядный десульфатирующий выпрямитель серии ВЗА-Р-Д позволяет заряжать аккумуляторы как постоянным током/напряжением, так и импульсным током с различными параметрами импульсов заряда.

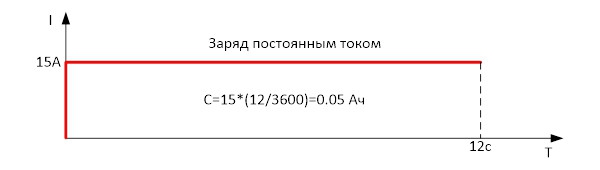

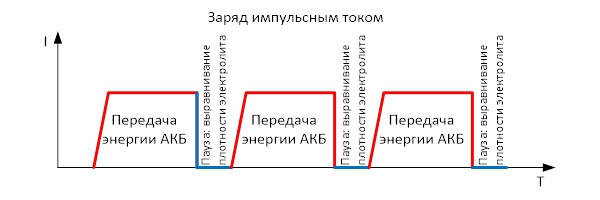

Импульсный метод обеспечивает более качественный заряд АКБ (практически не допуская его кипения). Это обеспечивается тем, что за плавным нарастанием импульса следует пауза, в течении которой происходит "усвоение" порции энергии (происходят химические процессы) и выравнивается плотность электролита (т.е. подается к материалу пластин новая порция серной кислоты из раствора).

Особенностью зарядного дисульфатирующего выпрямителя ВЗА-Р-Д является то, что он обеспечивает заряд импульсами низкой частоты (менее 1 Гц), что оптимально для усвоения энергии аккумулятором.

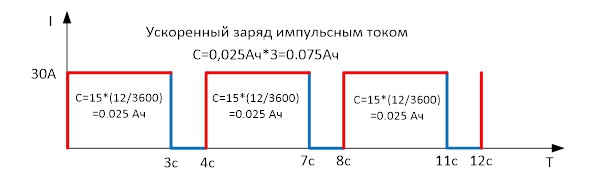

Заряд импульсным током позволяет безопасно осуществлять ускоренный заряд АКБ, увеличив ток в два раза, относительно заряда постоянным током. Это позволит сократить время заряда в 1,5 раза.

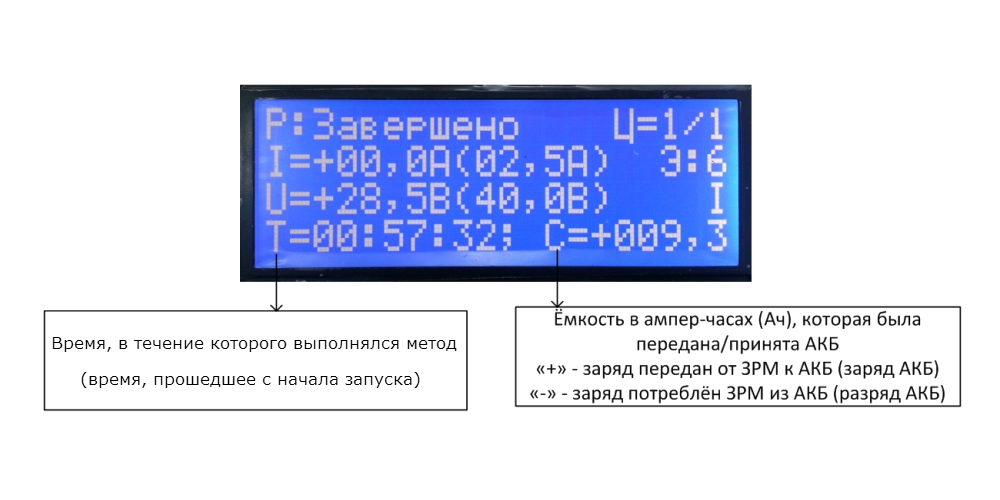

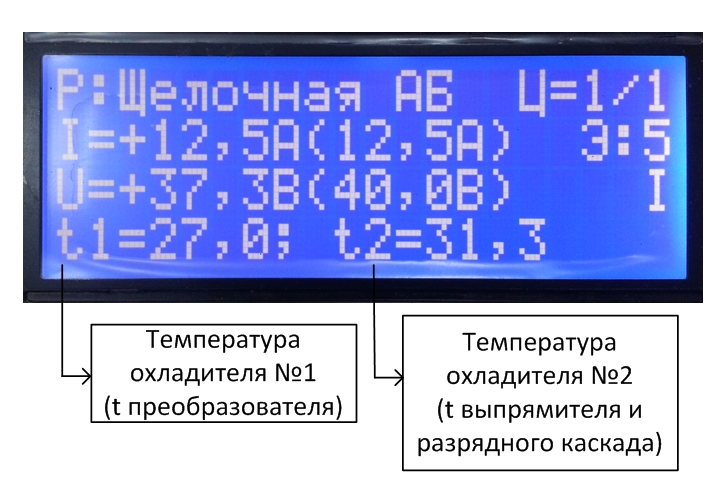

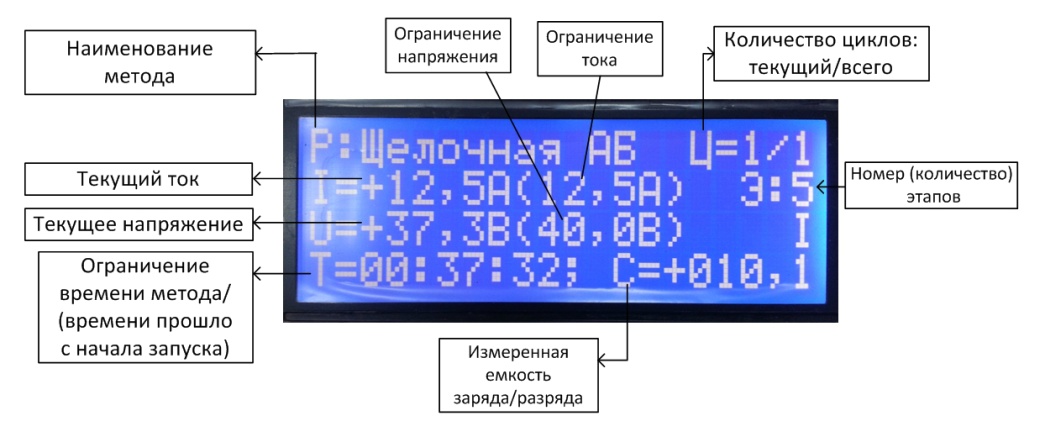

Постоянный контроль выходных характеристик микропроцессором обеспечивает плавный набор заданных характеристик заряда, что исключает «токовые удары» АКБ при пуске и в процессе заряда.

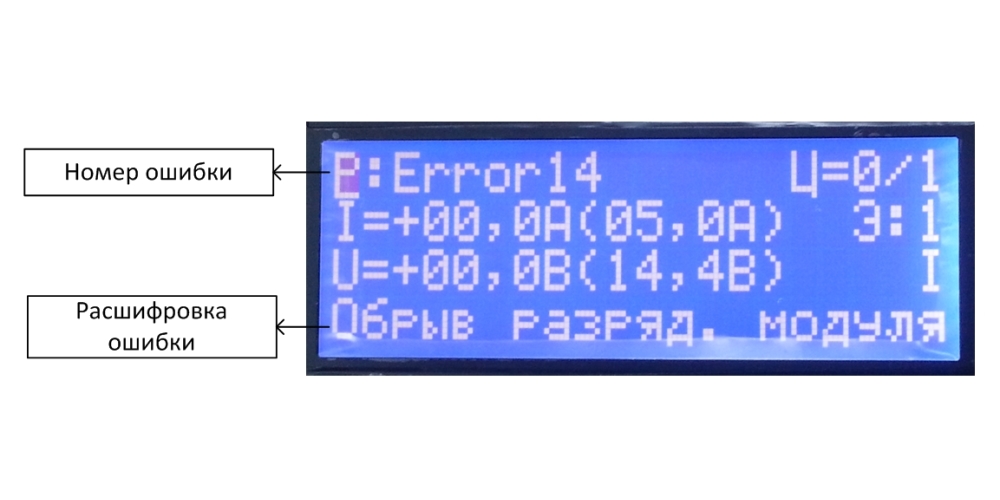

 Зарядное устройство имеет высокий уровень защиты и диагностики, предотвращающих повреждения изделия и АКБ при неверных действиях пользователя:

  • защита от неправильного подключения АКБ;
  • предварительная диагностика и определение возможности запуска устройства;
  • защита от перегрева;
  • защита от скачков напряжения;
  • диагностика наличия подключенной АКБ;
  • диагностика качества подключения АКБ;
  • защита от перегрузок по току;
  • защита от превышения выходного напряжения;
  • защита от скачков напряжения питающей сети.

Высокое качество стабилизации выходных параметров позволяет зарядным выпрямителям серии ВЗА-Р-Д работать в широком диапазоне выходных токов и напряжений, в том числе обеспечивать максимальный выходной ток при работе на короткозамкнутую нагрузку (максимальный ток при сверхнизких напряжениях меньше 1 В). Это позволяет заряжать полностью разряженные (до 0 В) аккумуляторные батареи.

Отличия между импульсными и трансформаторными выпрямителями

Отличительной особенностью зарядного выпрямителя с функцией десульфатации серии ВЗА-Р-Д производства компании КРОН является более высокая надежность изделия в целом. В выпрямителях с сетевым трансформатором надежность изделия зависит от качества самого сетевого трансформатора и тиристорных выпрямителей. Выход из строя любого элемента такой системы приводит к ее полной неработоспособности.

При использовании группы высокочастотных преобразователей на наших устройствах, при выходе из строя какого-либо из преобразователей, работоспособность изделия в целом сохраняется, снижается лишь максимальная выходная мощность на величину вышедшего из строя преобразователя.

Зарядные выпрямители серии ВЗА-Р-Д обладают высокой выходной мощностью. Как правило, для получения подобных выходных мощностей на зарядных выпрямителях применяются низкочастотные линейные трансформаторные схемы с тиристорной схемой стабилизации выходных параметров.

Преимущества импульсных выпрямителей ВЗА-Р-Д заключаются в значительно меньшей массе и габаритах изделия по сравнению со схемами на основе сетевых низкочастотных трансформаторов. Если сравнивать два трансформатора мощностью 2,5 кВт работающего на частоте 50Гц и 60кГц, то высокочастотный преобразователь будет примерно в 10 раз меньше и в 50 раз легче низкочастотного трансформатора. Поэтому применение нескольких высокочастотных модулей вместо одного сетевого трансформатора дают значительный выигрыш в массо-габаритных характеристиках всего изделия в целом



Тип АКБ:

Необходимо уточнить, что существует всего два типа тяговых аккумуляторов: кислотные с номинальным напряжением 2 В и щелочные с номинальным напряжением 1,2 В.

Тяговые аккумуляторные батареи устанавливаемые на погрузчики, электрокары, железнодорожный транспорт состоят из определенного количества последовательно соединенных между собой кислотных или щелочных аккумуляторов, с суммарным выходным напряжением до 400 В.

Аккумуляторы используются в качестве резервного источника питания, для бесперебойной работы электроприборов и приведения в движение электрических транспортных средств.

Зарядно-десульфатирующий выпрямитель серии ВЗА-Р-Д обслуживает все типы кислотных и щелочных аккумуляторов которые эксплуатируются на различных электрических транспортных средствах в том числе на погрузчиках с суммарным выходным напряжением от 1,2 до 400 В.

Перечень тяговых акб обслуживаемых выпрямителем серии ВЗА-Р-Д

Модель изделия

Кислотные аккумуляторы

Щелочные аккумуляторы

ВЗА-Р-Д-50-110

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 500 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 500 А/ч)

ВЗА-Р-Д-63-28,5

2 В, 4 В, 6 В, 8 В, 12 В
(до 630 А/ч)

1,2 В, 6 В, 12 В
(до 630 А/ч)

ВЗА-Р-Д-63-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В
(до 630 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 630 А/ч)

ВЗА-Р-Д-63-130

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 630 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 630 А/ч)

ВЗА-Р-Д-63-180

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 630 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 630 А/ч)

ВЗА-Р-Д-80-55

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В
(до 800 А/ч)

1,2 В, 6 В, 12 В, 24 В
(до 800 А/ч)

ВЗА-Р-Д-80-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В
(до 800 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 800 А/ч)

ВЗА-Р-Д-80-110

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 800 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 800 А/ч)

ВЗА-Р-Д-80-130

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 800 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 800 А/ч)

ВЗА-Р-Д-100-40

2 В, 4 В, 6 В, 8 В, 12 В, 24 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В
(до 1000 А/ч)

ВЗА-Р-Д-100-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 1000 А/ч)

ВЗА-Р-Д-100-120

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 1000 А/ч)

ВЗА-Р-Д-100-160

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 1000 А/ч)

ВЗА-Р-Д-100-200

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 1000 А/ч)

ВЗА-Р-Д-100-240

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 1000 А/ч)

ВЗА-Р-Д-100-280

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 1000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 1000 А/ч)

ВЗА-Р-Д-110-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В
(до 1100 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 1100 А/ч)

ВЗА-Р-Д-110-110

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 1100 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 1100 А/ч)

ВЗА-Р-Д-125-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В
(до 1250 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 1250 А/ч)

ВЗА-Р-Д-150-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В
(до 1500 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 1500 А/ч)

ВЗА-Р-Д-150-120

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 1500 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 1500 А/ч)

ВЗА-Р-Д-160-28,5

2 В, 4 В, 6 В, 8 В, 12 В
(до 1600 А/ч)

1,2 В, 6 В, 12 В
(до 1600 А/ч)

ВЗА-Р-Д-160-70

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В
(до 1600 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В
(до 1600 А/ч)

ВЗА-Р-Д-160-120

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 1600 А/ч)

11,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 1600 А/ч)

ВЗА-Р-Д-160-230

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 1600 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 1600 А/ч)

ВЗА-Р-Д-200-40

2 В, 4 В, 6 В, 8 В, 12 В, 24 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В
(до 2000 А/ч)

ВЗА-Р-Д-200-60

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В
(до 2000 А/ч)

ВЗА-Р-Д-200-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 2000 А/ч)

ВЗА-Р-Д-200-110

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 2000 А/ч)

ВЗА-Р-Д-200-120

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 2000 А/ч)

ВЗА-Р-Д-200-160

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 2000 А/ч)

ВЗА-Р-Д-200-200

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 2000 А/ч)

ВЗА-Р-Д-200-220

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 2000 А/ч)

ВЗА-Р-Д-200-240

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 2000 А/ч)

ВЗА-Р-Д-200-280

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 2000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 2000 А/ч)

ВЗА-Р-Д-300-40

2 В, 4 В, 6 В, 8 В, 12 В, 24 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В
(до 3000 А/ч)

ВЗА-Р-Д-300-80

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В
(до 3000 А/ч)

ВЗА-Р-Д-300-120

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В
(до 3000 А/ч)

ВЗА-Р-Д-300-160

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 3000 А/ч)

ВЗА-Р-Д-300-200

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 3000 А/ч)

ВЗА-Р-Д-300-240

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 3000 А/ч)

ВЗА-Р-Д-300-280

2 В, 4 В, 6 В, 8 В, 12 В, 24 В, 32 В, 36 В, 40 В, 44 В, 48 В, 72 В, 80 В, 96 В
(до 3000 А/ч)

1,2 В, 6 В, 12 В, 24 В, 36 В, 48 В, 72 В, 96 В
(до 3000 А/ч)



Управление:

Управление устройством в базовом исполнении осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок: «Старт/Стоп», «Параметр», «Вверх», «Вниз», расположенных на лицевой панели.

Пользователь может выбрать из списка алгоритм заряда (записанного во внутреннюю память ЗРУ), указать номинальное напряжение АКБ, задать максимальный допустимый ток, установить максимально допустимое время заряда.

В процессе заряда пользователю отображаются: текущий алгоритм (метод) заряда, текущую ступень (этап) заряда, текущие и заданные ток и напряжение, прошедшее время и переданная АКБ или отобранная у АКБ ёмкость в А*ч. Значение ёмкости может быть как положительным, так и отрицательным. Положительное число означает, что аккумулятору был передан заряд, отрицательное - из аккумулятора был потреблён заряд.
На рисунке 1 показан вид ЖКИ:

Рисунок 1 – Вид ЖКИ

В процессе работы нажатием кнопки «Параметр» можно переключать отображаемые параметры: отображать время и ёмкость или отображать температуру ЗРУ (Рисунок 2).



Рисунок 2 – ЖКИ при отображении температуры

В случае аварии на индикаторе в строке №1 появится сообщение «Error» со следующим за ним номером ошибки, при этом в строке №4 будет расшифровка данной ошибки, что облегчает диагностику неисправности (Рисунок 3).

Рисунок 3 – Ошибка ЗРМ

По окончанию заряда устройство автоматически отключится и появится надпись «Завершено», при этом значение прошедшего времени и переданной/потреблённой ёмкости останутся. Таким образом, по завершению заряда можно проконтролировать насколько качественно зарядился АКБ (Рисунок 4).

Рисунок 4 – Окончание метода

При использовании с жидкокристаллическим индикатором, с завода в ЗРУ в обязательном порядке загружены как минимум один режим заряда («Заряд») и один режим разряда («Разряд»). Также с завода могут быть загружены дополнительные автоматизированные методы заряда для кислотных и щелочных АКБ, например:

  • «Кислотная АБ» - автоматический метод для заряда кислотных АКБ;
  • «Щелочная АБ» - автоматический метод для заряда щелочных АКБ;
  • «Десульфат.» - автоматический метод для десульфатации кислотных АКБ;
  • «Заряд имп.» - заряд АКБ импульсами тока;
  • «Разряд имп.» - разряд АКБ импульсами тока;

ВНИМАНИЕ!!!

Данные алгоритмы, за исключением «Заряд» и «Разряд», могут отсутствовать во внутренней памяти устройства. Также могут добавляться иные методики заряда или меняться алгоритмы перечисленных. Наличие или отсутствие тех или иных методик заряда зависит от модификации изделия и от типа зарядно-разрядного модуля, поставляемого с изделием. Также данные или иные методики могут быть записаны во внутреннюю память устройства по согласованию с заказчиком.

При наличии у изделия USB или Wi-Fi интерфейса для подключения ПК, пользователь может самостоятельно загружать в память устройства перечисленные методики, а также может самостоятельно создавать новые для любых типов АКБ.

ВНИМАНИЕ!!!

При использовании методик заряда «Кислотная АБ», «Десульфат.», «Щелочная АБ» и т.д., за исключением методик «Заряд» и «Разряд», в поле:

«ТОК»: задаётся МАКСИМАЛЬНО ДОПУСТИМОЕ ЗНАЧЕНИЕ ЗАРЯДНОГО ТОКА НА ОСНОВНОМ ЭТАПЕ ЗАРЯДА. «НАПРЯЖЕНИЕ»: задается НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ аккумуляторной батареи.

ВНИМАНИЕ!!!

Методы обслуживания «Заряд» и «Разряд» не являются автоматизированными и обеспечивают заряд и разряд АКБ только с ограничениями тока и напряжения заданного пользователем, как это делается в классических зарядных устройствах без микропроцессорного управления. Задание порогов ограничения зарядного/разрядного тока и напряжения в данных методах пользователь должен выбирать самостоятельно в соответствии с руководством по эксплуатации на заряжаемый АКБ.

При задании ограничения тока и напряжения необходимо помнить: неверная установка порогов тока и напряжения (не соответствующих рекомендациям производителя АКБ) может привести к недозаряду или перезаряду АКБ или даже повреждению АКБ.

Необходимые ограничения тока и напряжения зависят от типа, емкости и номинального напряжения АКБ.
