Импульсное автоматическое зарядно-подзарядное устройство серии УЗП-160предназначено для постоянного подзаряда аккумуляторных батарей параллельно с работой на нагрузку, автономную работу на нагрузку постоянного тока, а также формовки и ускоренного заряда мощных стационарных кислотных (с жидким электролитом, гелиевых и AGM) и щелочных аккумуляторных батарей номинальным напряжением от 1,2 В до 86 В и ёмкостью до 1600 А/ч полностью в автоматическом режиме.

Помимо этого устройство серии УЗП-160 применяется для преобразование переменного напряжения питающей сети в постоянное напряжение задаваемой величины от 1,2 до 115 В (в зависимости от типа исполнения), которое необходимо для постоянного подзаряда, формовки или ускоренного подзаряда аккумуляторных батарей.

В зависимости от исполнения, изделие подходит для заряда или подзаряда всех типов бытовых, промышленных, автомобильных, железнодорожных, тяговых или авиационных аккумуляторных батарей, номинальным напряжением до 86 В (смотрите вкладку Типы АКБ).

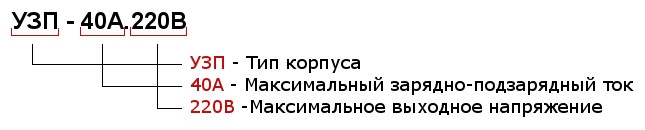

Расшифровка зарядно-подзарядных устройств серии УЗП

Режимы работы зарядно-подзарядных устройств серии УЗП-160

• Режим стабилизации выходного напряжения;
• Режим стабилизации выходного тока (используется при формовке и проведения уравнительных зарядов акб);
• Автоматическое включение устройства при отключении основного питающего напряжения, сохраняя все параметры заряда;
• Автоматический переход между режимами стабилизации зарядного тока и стабилизацией зарядного напряжения при различных состояниях напряжения аккумуляторной батареи;
• Удаленное управление режимами заряда-подзаряда аккумулятора;
• Автоматическая блокировка заряда кислотного АБ при напряжении на элементах выше 2,4 В;
• Автоматическое отключение изделия при неработающей вентиляции помещения.

Особенностью зарядно-подзарядных устройств серии УЗП является его большая выходная мощность (до 16 кВт) для устройство в среднем корпусе и до 32 кВт для устройств в большом корпусе.

 Конструкция зарядно-подзарядных устройств серии УЗП рассчитана на то, что данные изделия будут устанавливаться отдельно от обслуживаемых АКБ, вплоть до установки ЗРУ в другом помещении, относительно аккумуляторов. (для ознакомления с основными особенностями изделия, перейдите на соответствующую вкладку).

Устройство имеет встроенный микропроцессор, обеспечивающий заряд/подзаряд аккумулятора как полностью в автоматическом режиме, так и в ручном режиме (имитирует работу классического зарядно-подзарядного устройства без микропроцессорного управления).

В зависимости от модификации изделия, устройство УЗП может иметь 3 варианта исполнения органов управления:

• символьный жидкокристаллический индикатор с механическими кнопками управления (стандартное исполнение);
• цветной сенсорный экран с диагональю 8";
• цветной сенсорный экран с диагональю 19".

С завода устройство выпускается с запрограммированными автоматизированными алгоритмами заряда и подзаряда для щелочных и кислотных аккумуляторов. По желанию покупателя изделие может быть оснащено специализированными алгоритмами, например, для нестандартных аккумуляторных батарей (уточняется при заказе).

При заказе цветного сенсорного экрана устройство с завода содержит большую базу данных моделей АКБ и алгоритмов (методик) заряда-подзаряда, позволяющих заряжать и подзаряжать АКБ полностью в автоматическом режиме с оптимальными параметрами для той или иной модели. При наличии подключения к интернету база данных моделей и методик заряда-подзаряда будет автоматически обновляться с сайта производителя.

Дополнительная установка USB-интерфейса или беспроводного интерфейса Wi-Fi позволяет полностью управлять подзарядом или зарядом аккумулятора с помощью персонального компьютера, ноутбука, планшета или мобильного телефона.

 При заказе USB или Wi-Fi-интерфейса в комплект поставки входит программное обеспечение для работы в операционной системе Windows XP, Windows 7, Windows 8 (8.1). Дополнительно может поставляться программное обеспечение для работы в операционной системе Android.

Характеристики:

Общие характеристики зарядно-подзарядного устройства серии УЗП

* Возможен выбор цвета по индивидуальному заказу

Индивидуальные характеристики, в зависимости от исполнения

Особенности:

Автоматическое зарядно-подзарядное устройство серии УЗП-160 обеспечивает высокое качество стабилизации выходных параметров, т.к. каждый из преобразователей работает в узком диапазоне выходных характеристик – это позволяет настроить источник на высокое качество стабилизации параметров во всём диапазоне. Таким образом, в случае работы на низких напряжениях, работает только часть преобразователей в группе, а при повышении выходного напряжения подключаются дополнительные преобразователи. При работе на малых токах также работает только одна группа преобразователей, при повышении выходного тока автоматически подключаются остальные группы. Таким образом, обеспечивается высокий КПД до 95 % преобразования и высокое качество стабилизации тока и напряжения во всём диапазоне.

Зарядно-подзарядное устройство серии УЗП позволяет заряжать, подзаряжать аккумуляторы как постоянным током/напряжением, так и импульсным током с различными параметрами импульсов заряда-подзаряда.

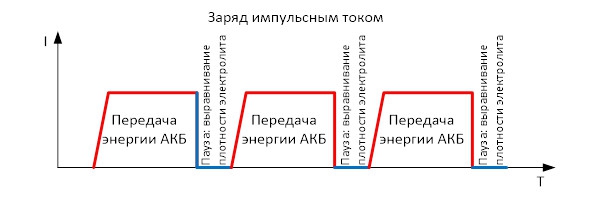

Импульсный метод обеспечивает более качественный заряд АКБ (практически не допуская его кипения). Это обеспечивается тем, что за плавным нарастанием импульса следует пауза, в течении которой происходит "усвоение" порции энергии (происходят химические процессы) и выравнивается плотность электролита (т.е. подается к материалу пластин новая порция серной кислоты из раствора).

 Особенностью зарядно-подзарядного устройства УЗП является то, что он обеспечивает заряд или подзаряд аккумулятора импульсами низкой частоты (менее 1 Гц), что оптимально для усвоения энергии.

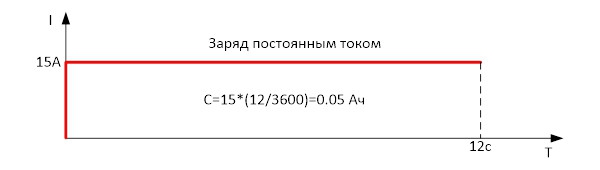

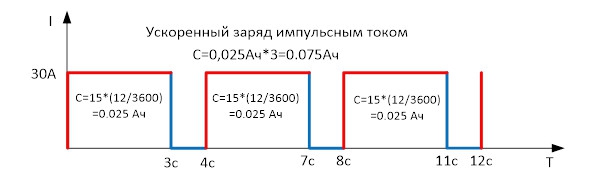

Заряд импульсным током позволяет безопасно осуществлять ускоренный заряд АКБ, увеличив ток в два раза, относительно заряда постоянным током. Это позволит сократить время заряда в 1,5 раза.

Постоянный контроль выходных характеристик микропроцессором обеспечивает плавный набор заданных характеристик заряда, подзаряда, что исключает «токовые удары» АКБ при пуске и в процессе заряда или подзаряда.

 Зарядно-подзарядное устройство серии УЗП имеет высокий уровень защиты и диагностики, предотвращающих повреждения изделия и АКБ при неверных действиях пользователя:

• защита от неправильного подключения АКБ;
• предварительная диагностика и определение возможности запуска устройства;
• защита от перегрева;
• защита от скачков напряжения;
• диагностика наличия подключенной АКБ;
• диагностика качества подключения АКБ;
• защита от перегрузок по току;
• защита от превышения выходного напряжения;
• защита от скачков напряжения питающей сети.

Высокое качество стабилизации выходных параметров позволяет зарядно-подзарядным устройствам серии УЗП работать в широком диапазоне выходных токов и напряжений, в том числе обеспечивать максимальный выходной ток при работе на короткозамкнутую нагрузку (максимальный ток при сверхнизких напряжениях меньше 1 В). Это позволяет заряжать полностью разряженные (до 0 В) аккумуляторные батареи.

Отличия между импульсными и трансформаторными устройствами

Отличительной особенностью зарядно-подзарядного устройства серии УЗП производства компании КРОН является более высокая надежность изделия в целом. В устройствах с сетевым трансформатором надежность изделия зависит от качества самого сетевого трансформатора и тиристорных выпрямителей. Выход из строя любого элемента такой системы приводит к ее полной неработоспособности.

При использовании группы высокочастотных преобразователей на наших устройствах, при выходе из строя какого-либо из преобразователей, работоспособность изделия в целом сохраняется, снижается лишь максимальная выходная мощность на величину вышедшего из строя преобразователя.

Зарядн0-подзарядные устройства серии УЗА обладают высокой выходной мощностью. Как правило, для получения подобных выходных мощностей на зарядных изделиях применяются низкочастотные линейные трансформаторные схемы с тиристорной схемой стабилизации выходных параметров.

Преимущества импульсных подзарядных устройств серии УЗП заключаются в значительно меньшей массе и габаритах изделия по сравнению со схемами на основе сетевых низкочастотных трансформаторов. Если сравнивать два трансформатора мощностью 2,5 кВт работающего на частоте 50Гц и 60кГц, то высокочастотный преобразователь будет примерно в 10 раз меньше и в 50 раз легче низкочастотного трансформатора. Поэтому применение нескольких высокочастотных модулей вместо одного сетевого трансформатора дают значительный выигрыш в массо-габаритных характеристиках всего изделия в целом.

Тип АКБ:

Необходимо уточнить, что существует всего два типа аккумуляторов: кислотные с номинальным напряжением 2 В и щелочные с номинальным напряжением 1,2 В.

Аккумуляторные батареи устанавливаемые на станциях и подстанциях высоких классов напряжения (телефонные, связные, трансформаторные, радио, телекоммуникационные) состоят из определенного количества последовательно соединенных между собой кислотных или щелочных аккумуляторов, с различным суммарным выходным напряжением.

Аккумуляторы используются в качестве резервного источника питания, для бесперебойной работы оборудования, электроприборов и много другого.

 Зарядно-подзарядное устройство серии УЗП обслуживает все типы кислотных и щелочных аккумуляторов которые эксплуатируются на различных подстанциях с суммарным выходным напряжением от 1,2 до 86 В.

Перечень акб обслуживаемых устройством серии УЗП-160

Управление:

Управление устройством в базовом исполнении осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок: «Старт/Стоп», «Параметр», «Вверх», «Вниз», расположенных на лицевой панели.

Пользователь может выбрать из списка алгоритм заряда (записанного во внутреннюю память ЗРУ), указать номинальное напряжение АКБ, задать максимальный допустимый ток, установить максимально допустимое время заряда.

В процессе заряда пользователю отображаются: текущий алгоритм (метод) заряда, текущую ступень (этап) заряда, текущие и заданные ток и напряжение, прошедшее время и переданная АКБ или отобранная у АКБ ёмкость в А*ч. Значение ёмкости может быть как положительным, так и отрицательным. Положительное число означает, что аккумулятору был передан заряд, отрицательное - из аккумулятора был потреблён заряд.

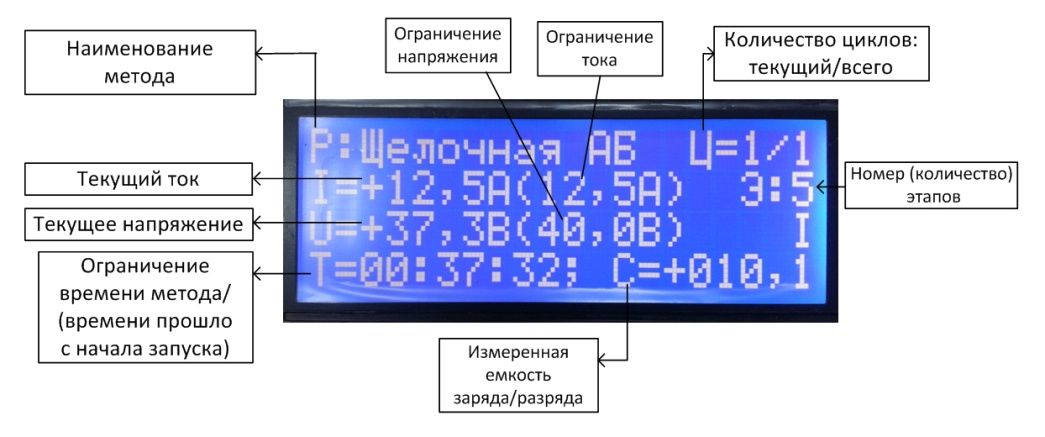

На рисунке 1 показан вид ЖКИ:

Рисунок 1 – Вид ЖКИ

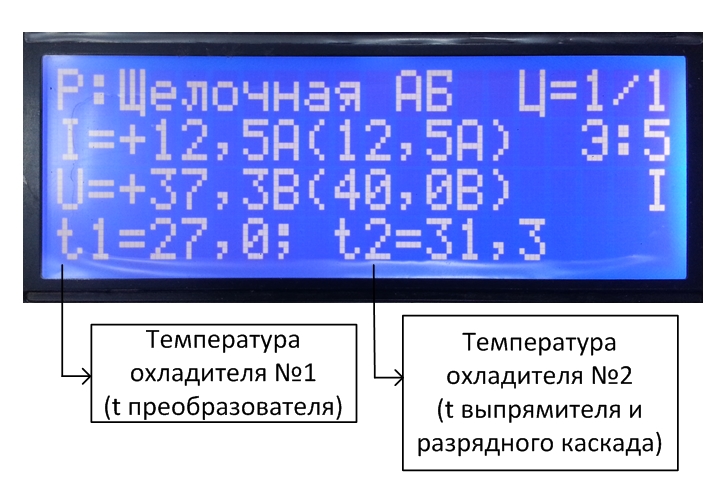

В процессе работы нажатием кнопки «Параметр» можно переключать отображаемые параметры: отображать время и ёмкость или отображать температуру ЗРУ (Рисунок 2).

Рисунок 2 – ЖКИ при отображении температуры

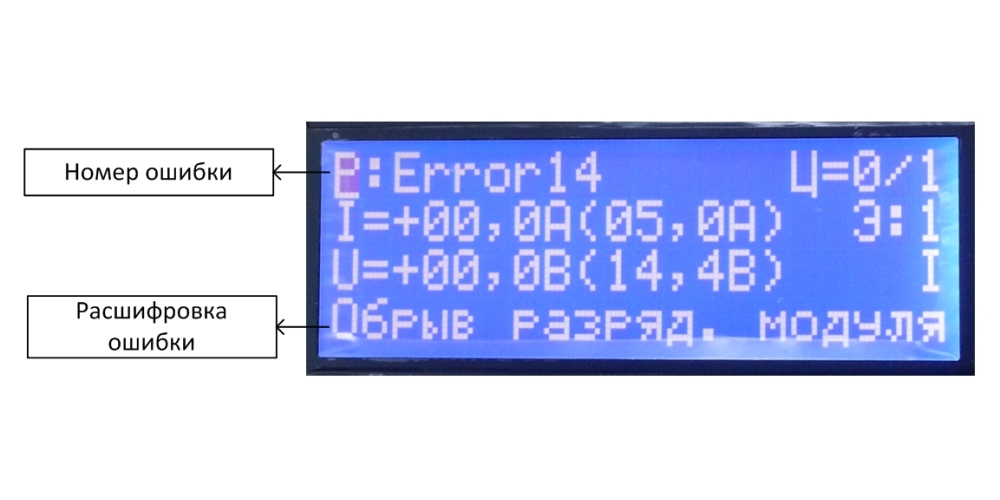

В случае аварии на индикаторе в строке №1 появится сообщение «Error» со следующим за ним номером ошибки, при этом в строке №4 будет расшифровка данной ошибки, что облегчает диагностику неисправности (Рисунок 3).

Рисунок 3 – Ошибка ЗРМ

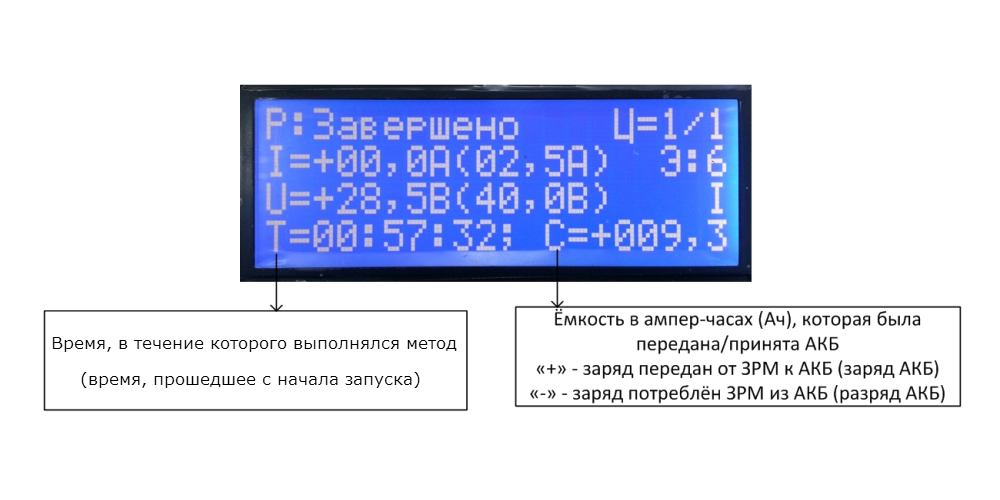

По окончанию заряда устройство автоматически отключится и появится надпись «Завершено», при этом значение прошедшего времени и переданной/потреблённой ёмкости останутся. Таким образом, по завершению заряда можно проконтролировать насколько качественно зарядился АКБ (Рисунок 4).

Рисунок 4 – Окончание метода

При использовании с жидкокристаллическим индикатором, с завода в ЗРУ в обязательном порядке загружены как минимум один режим заряда («Заряд») и один режим разряда («Разряд»). Также с завода могут быть загружены дополнительные автоматизированные методы заряда для кислотных и щелочных АКБ, например:

• «Кислотная АБ» - автоматический метод для заряда кислотных АКБ;
• «Щелочная АБ» - автоматический метод для заряда щелочных АКБ;
• «Десульфат.» - автоматический метод для десульфатации кислотных АКБ;
• «Заряд имп.» - заряд АКБ импульсами тока;
• «Разряд имп.» - разряд АКБ импульсами тока;

ВНИМАНИЕ!!!

Данные алгоритмы, за исключением «Заряд» и «Разряд», могут отсутствовать во внутренней памяти устройства. Также могут добавляться иные методики заряда или меняться алгоритмы перечисленных. Наличие или отсутствие тех или иных методик заряда зависит от модификации изделия и от типа зарядно-разрядного модуля, поставляемого с изделием. Также данные или иные методики могут быть записаны во внутреннюю память устройства по согласованию с заказчиком.

При наличии у изделия USB или Wi-Fi интерфейса для подключения ПК, пользователь может самостоятельно загружать в память устройства перечисленные методики, а также может самостоятельно создавать новые для любых типов АКБ.

ВНИМАНИЕ!!!

При использовании методик заряда «Кислотная АБ», «Десульфат.», «Щелочная АБ» и т.д., за исключением методик «Заряд» и «Разряд», в поле:

«ТОК»: задаётся МАКСИМАЛЬНО ДОПУСТИМОЕ ЗНАЧЕНИЕ ЗАРЯДНОГО ТОКА НА ОСНОВНОМ ЭТАПЕ ЗАРЯДА. «НАПРЯЖЕНИЕ»: задается НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ аккумуляторной батареи.

ВНИМАНИЕ!!!

Методы обслуживания «Заряд» и «Разряд» не являются автоматизированными и обеспечивают заряд и разряд АКБ только с ограничениями тока и напряжения заданного пользователем, как это делается в классических зарядных устройствах без микропроцессорного управления. Задание порогов ограничения зарядного/разрядного тока и напряжения в данных методах пользователь должен выбирать самостоятельно в соответствии с руководством по эксплуатации на заряжаемый АКБ.

При задании ограничения тока и напряжения необходимо помнить: неверная установка порогов тока и напряжения (не соответствующих рекомендациям производителя АКБ) может привести к недозаряду или перезаряду АКБ или даже повреждению АКБ.

Необходимые ограничения тока и напряжения зависят от типа, емкости и номинального напряжения АКБ.
