Импульсное автоматическое зарядное устройство серии Зевс-Т предназначено для заряда всех типов кислотных (с жидким электролитом, гелиевых и AGM) щелочных и литий-ионных тяговых аккумуляторных батарей номинальным напряжением от 1,2 В до 120 В и ёмкостью до 2000 А/чполностью в автоматическом режиме. Изделие Зевс-Т является более мощной модификацией устройства серии Зевс.

 На изделии установлен USB-интерфейс позволяющий полностью управлять зарядом аккумулятора с помощью персонального компьютера или ноутбука при помощи специального программного обеспечения для работы в операционной системе Windows XP, Windows 7, Windows 8 (8.1).

В зависимости от исполнения, изделие подходит для заряда всех типов бытовых, промышленных и автомобильных аккумуляторов. Особенностью данного изделия является возможность зарядки тяговых АКБ погрузчиков, тягачей, платформенных электро-тележек, электрических штабелеров, электро-тягачей поломоечных машин, гольф-кар, номинальным напряжением до 48 В.

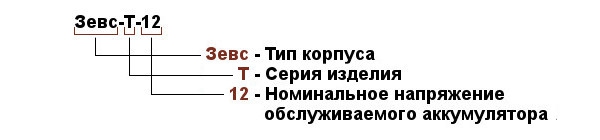

Расшифровка зарядных устройств серии Зевс-Т

Особенностью импульсного зарядного устройства серии Зевс-Т является его большая выходная мощность (до 8 кВт) при относительно небольших габаритных размерах и весе.

Изделие является портативным, переносным зарядным устройством, при помощи которого, можно осуществлять заряд аккумулятора, не снимая его с погрузчика, электрокара и т.д. (для ознакомления с остальными особенностями, перейдите на соответствующую вкладку).

Устройство имеет встроенный микропроцессор, обеспечивающий заряд аккумулятора полностью в автоматическом режиме. Также предусмотрен ручной режим заряда как в классических (не интеллектуальных) зарядных устройствах.

В зависимости от типа корпуса и внутреннего оснащения, линейка импульсных зарядных устройств серии Зевс-Т представлена в нескольких сегментах:

Внимание!!! В стандартном исполнении зарядное устройство серии Зевс-Т имеет зажимы для прямого подключения к аккумуляторам. При необходимости изделие может быть укомплектовано специальными разъемами для подключения напрямую к погрузчику.

Управление устройством (выбор алгоритма заряда, номинального напряжения АКБ, максимального тока и т.д.) осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок или при помощи персонального компьютера и специального программного обеспечения ControlEnergy 2.

С завода устройство выпускается с запрограммированными автоматизированными алгоритмами заряда для щелочных и кислотных аккумуляторов. По желанию покупателя изделие может быть оснащено специализированными алгоритмами, например, для нестандартных аккумуляторных батарей (уточняется при заказе).

 Дополнительная установка беспроводного интерфейса Wi-Fi позволяет управлять зарядом аккумулятора с помощью компьютера, планшета или мобильного телефона удаленно.

Особенности:

Зарядное устройство серии Зевс-Т позволяет заряжать аккумуляторы как постоянным током/напряжением, так и импульсным током с различными параметрами импульсов заряда.

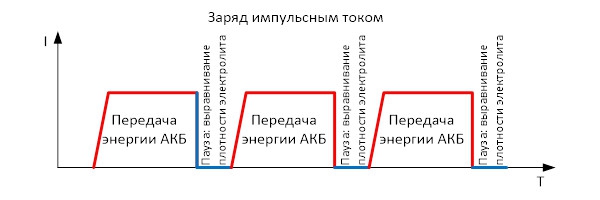

Импульсный метод обеспечивает более качественный заряд АКБ (практически не допуская его кипения). Это обеспечивается тем, что за плавным нарастанием импульса следует пауза, в течении которой происходит «усвоение» порции энергии (происходят химические процессы) и выравнивается плотность электролита (т.е. подается к материалу пластин новая порция серной кислоты из раствора).

Особенностью импульсного зарядного устройства серии Зевс-Т является то, что он обеспечивает заряд импульсами низкой частоты (менее 1 Гц), что оптимально для усвоения энергии аккумулятором.

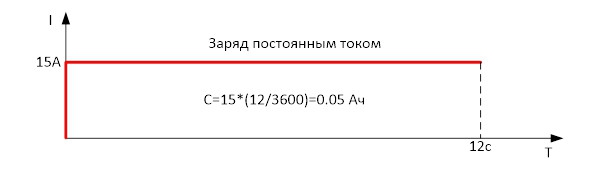

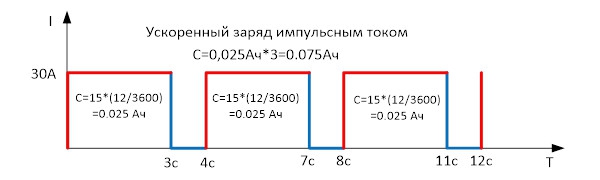

Заряд импульсным током позволяет безопасно осуществлять ускоренный заряд АКБ, увеличив ток в два раза, относительно заряда постоянным током. Это позволит сократить время заряда в 1,5 раза.

Для получения зарядного тока в данном устройстве используется встроенный микропроцессор и современный высокочастотный импульсный выпрямитель, обеспечивающий небольшой вес и габариты при большой выходной мощности изделия (до 4 кВт).

 Зарядное устройство имеет высокий уровень защиты и диагностики, предотвращающих повреждения изделия и АКБ при неверных действиях пользователя:

• защита от неправильного подключения АКБ;
• предварительная диагностика и определение возможности запуска устройства;
• защита от перегрева;
• защита от скачков напряжения;
• диагностика наличия подключенной АКБ;
• диагностика качества подключения АКБ;
• защита от перегрузок по току;
• защита от превышения выходного напряжения;
• защита от скачков напряжения питающей сети.

Современная элементная база и уникальные новейшие схемотехнические решения в области разработок преобразовательной техники обеспечивают высокое качество стабилизации выходных параметров и обеспечивают КПД преобразователя до 95%.

Высокое качество стабилизации выходных параметров позволяет зарядным устройствам серии Зевс работать в широком диапазоне выходных токов и напряжений, в том числе обеспечивать максимальный выходной ток при работе на короткозамкнутую нагрузку (максимальный ток при сверхнизких напряжениях меньше 1 В). Это позволяет заряжать полностью разряженные (до 0 В) аккумуляторные батареи.

Постоянный контроль выходных характеристик микропроцессором обеспечивает плавный набор заданных характеристик заряда, что исключает «токовые удары» АКБ при пуске и в процессе заряда.

Тип АКБ

Необходимо уточнить, что существует всего два типа аккумуляторов: кислотные с номинальным напряжением 2 В и щелочные с номинальным напряжением 1,2 В.

Тяговые аккумуляторные батареи устанавливаемые на погрузчики, электрокары или электротележки состоят из определенного количества последовательно соединенных между собой кислотных или щелочных аккумуляторов, с суммарным выходным напряжением до 120 В.

Аккумуляторы используются в качестве резервного источника питания, для бесперебойной работы электроприборов и приведения в движение электрических напольных транспортных средств.

Зарядное устройство серии Зевс-Т обслуживает все типы кислотных и щелочных аккумуляторов которые эксплуатируются на различных электрических транспортных средствах в том числе на погрузчиках с суммарным выходным напряжением от 1,2 до 120 В.

Перечень тяговых акб обслуживаемых устройством серии Зевс-Т

Характеристики:

Общие характеристики зарядного устройства серии Зевс-Т

* Возможен выбор цвета по индивидуальному заказу

Индивидуальные характеристики, в зависимости от исполнения

Управление:

Управление устройством в базовом исполнении осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок: «Старт/Стоп», «Параметр», «Вверх», «Вниз», расположенных на лицевой панели.

Пользователь может выбрать из списка алгоритм заряда (записанного во внутреннюю память ЗРУ), указать номинальное напряжение АКБ, задать максимальный допустимый ток, установить максимально допустимое время заряда.

В процессе заряда пользователю отображаются: текущий алгоритм (метод) заряда, текущую ступень (этап) заряда, текущие и заданные ток и напряжение, прошедшее время и переданная АКБ или отобранная у АКБ ёмкость в А*ч. Значение ёмкости может быть как положительным, так и отрицательным. Положительное число означает, что аккумулятору был передан заряд, отрицательное - из аккумулятора был потреблён заряд.

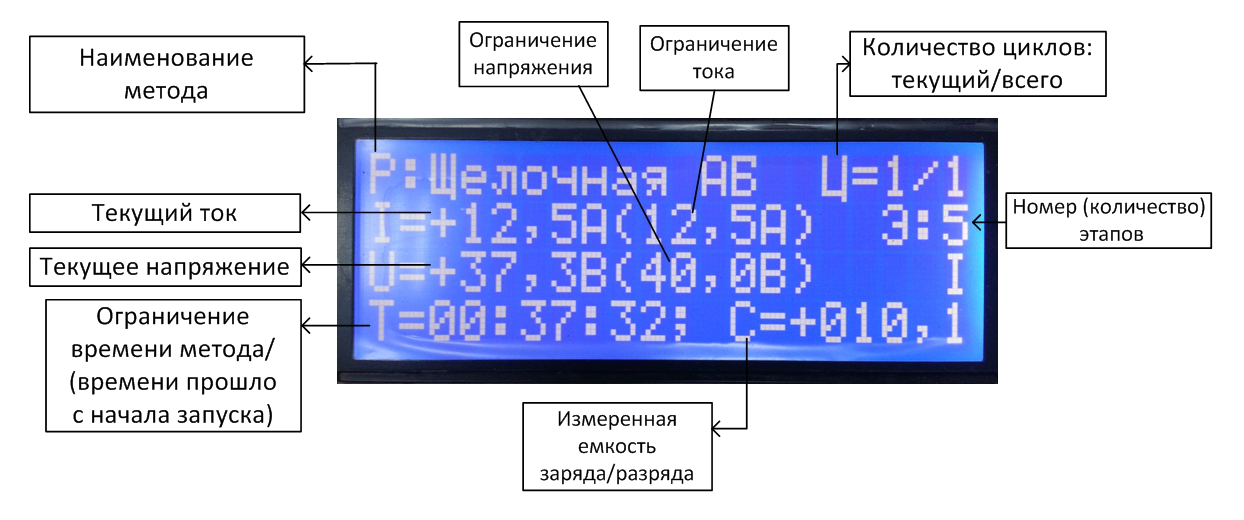

На рисунке 1 показан вид ЖКИ:

Рисунок 1 – Вид ЖКИ

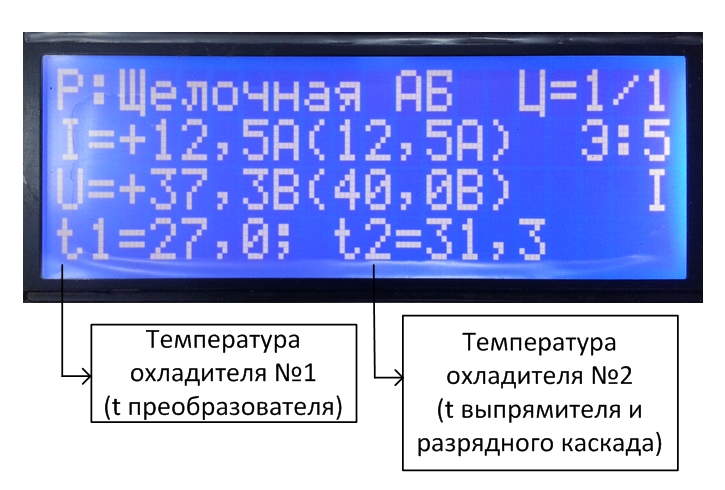

В процессе работы нажатием кнопки «Параметр» можно переключать отображаемые параметры: отображать время и ёмкость или отображать температуру ЗРУ (Рисунок 2).

Рисунок 2 – ЖКИ при отображении температуры

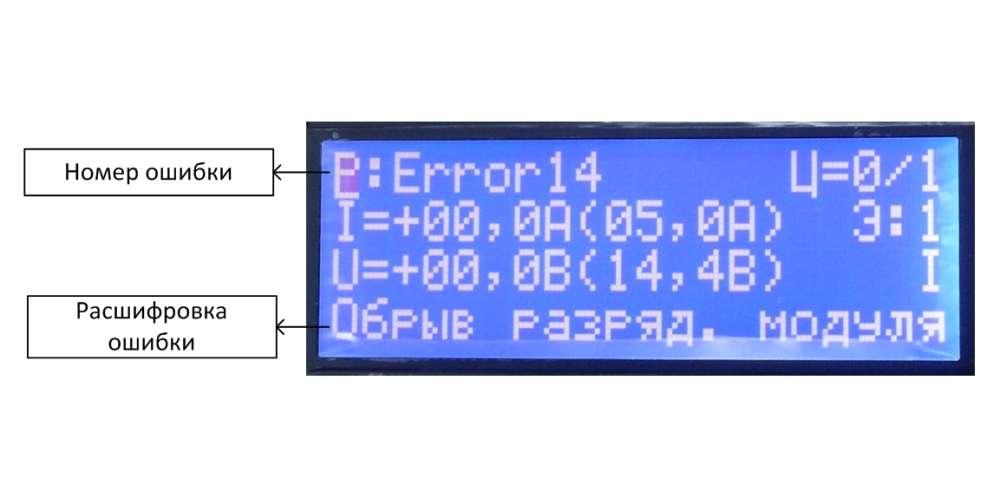

В случае аварии на индикаторе в строке №1 появится сообщение «Error» со следующим за ним номером ошибки, при этом в строке №4 будет расшифровка данной ошибки, что облегчает диагностику неисправности (Рисунок 3).

Рисунок 3 – Ошибка ЗРМ

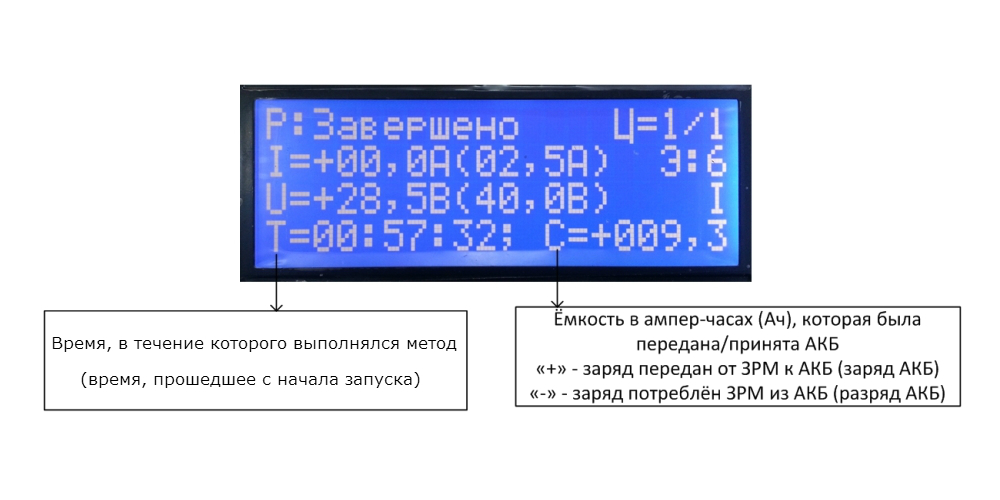

По окончанию заряда устройство автоматически отключится и появится надпись «Завершено», при этом значение прошедшего времени и переданной/потреблённой ёмкости останутся. Таким образом, по завершению заряда можно проконтролировать насколько качественно зарядился АКБ (Рисунок 4).

Рисунок 4 – Окончание метода

При использовании с жидкокристаллическим индикатором, с завода в ЗРУ в обязательном порядке загружены как минимум один режим заряда («Заряд») и один режим разряда («Разряд»). Также с завода могут быть загружены дополнительные автоматизированные методы заряда для кислотных и щелочных АКБ, например:

• «Кислотная АБ» - автоматический метод для заряда кислотных АКБ;
• «Щелочная АБ» - автоматический метод для заряда щелочных АКБ;
• «Десульфат.» - автоматический метод для десульфатации кислотных АКБ;
• «Заряд имп.» - заряд АКБ импульсами тока;
• «Разряд имп.» - разряд АКБ импульсами тока;

ВНИМАНИЕ!!!

Данные алгоритмы, за исключением «Заряд» и «Разряд», могут отсутствовать во внутренней памяти устройства. Также могут добавляться иные методики заряда или меняться алгоритмы перечисленных. Наличие или отсутствие тех или иных методик заряда зависит от модификации изделия и от типа зарядно-разрядного модуля, поставляемого с изделием. Также данные или иные методики могут быть записаны во внутреннюю память устройства по согласованию с заказчиком.

При наличии у изделия USB или Wi-Fi интерфейса для подключения ПК, пользователь может самостоятельно загружать в память устройства перечисленные методики, а также может самостоятельно создавать новые для любых типов АКБ.

ВНИМАНИЕ!!!

При использовании методик заряда «Кислотная АБ», «Десульфат.», «Щелочная АБ» и т.д., за исключением методик «Заряд» и «Разряд», в поле:

«ТОК»: задаётся МАКСИМАЛЬНО ДОПУСТИМОЕ ЗНАЧЕНИЕ ЗАРЯДНОГО ТОКА НА ОСНОВНОМ ЭТАПЕ ЗАРЯДА. «НАПРЯЖЕНИЕ»: задается НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ аккумуляторной батареи.

ВНИМАНИЕ!!!

Методы обслуживания «Заряд» и «Разряд» не являются автоматизированными и обеспечивают заряд и разряд АКБ только с ограничениями тока и напряжения заданного пользователем, как это делается в классических зарядных устройствах без микропроцессорного управления. Задание порогов ограничения зарядного/разрядного тока и напряжения в данных методах пользователь должен выбирать самостоятельно в соответствии с руководством по эксплуатации на заряжаемый АКБ.

При задании ограничения тока и напряжения необходимо помнить: неверная установка порогов тока и напряжения (не соответствующих рекомендациям производителя АКБ) может привести к недозаряду или перезаряду АКБ или даже повреждению АКБ.

Необходимые ограничения тока и напряжения зависят от типа, емкости и номинального напряжения АКБ.
