Импульсное зарядное устройство серии Зевс предназначено для заряда всех типов кислотных (с жидким электролитом, гелиевых и AGM) и щелочных аккумуляторных батарей номинальным напряжением от 1,2 В до 24 Вполностью в автоматическом режиме.

 На изделии установлен USB-интерфейс позволяющий полностью управлять зарядом аккумулятора с помощью персонального компьютера или ноутбука при помощи специального программного обеспечения для работы в операционной системе Windows XP, Windows 7, Windows 8 (8.1).

В зависимости от исполнения, изделие подходит для заряда всех типов бытовых, промышленных и автомобильных аккумуляторов, а также для зарядки тяговых или авиационных аккумуляторных батарей,номинальным напряжением до 24 В

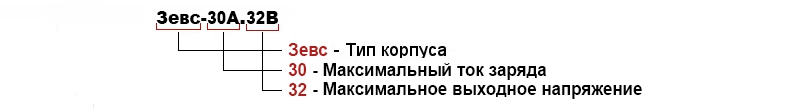

Расшифровка зарядных устройств серии Зевс

Особенностью импульсного зарядного устройства серии Зевс является его большая выходная мощность (до 4 кВт) при относительно небольших габаритных размерах и весе.

 Изделие является портативным, переносным зарядным устройством, при помощи которого, можно осуществлять заряд аккумулятора, не снимая его с автомобиля (для ознакомления с остальными особенностями, перейдите на соответствующую вкладку).

Устройство имеет встроенный микропроцессор, обеспечивающий заряд аккумулятора полностью в автоматическом режиме. Также предусмотрен ручной режим заряда как в классических (не интеллектуальных) зарядных устройствах.

Управление импульсным зарядным устройством (выбор алгоритма заряда, номинального напряжения АКБ, максимального тока и т.д.) осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок или при помощи персонального компьютера и специального программного обеспечения ControlEnergy 2.

С завода устройство выпускается с запрограммированными автоматизированными алгоритмами заряда для щелочных и кислотных аккумуляторов. По желанию покупателя изделие может быть оснащено специализированными алгоритмами, например, для нестандартных аккумуляторных батарей (уточняется при заказе).

 Дополнительная установка беспроводного интерфейса Wi-Fi позволяет управлять зарядом аккумулятора с помощью компьютера, планшета или мобильного телефона удаленно.

Особенности

Зарядное устройство серии Зевс позволяет заряжать аккумуляторы как постоянным током/напряжением, так и импульсным током с различными параметрами импульсов заряда.

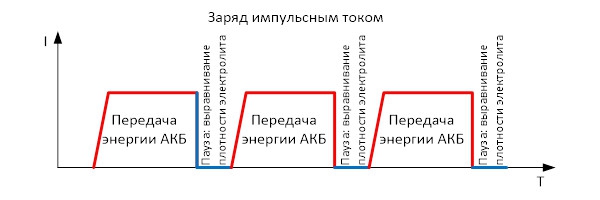

Импульсный метод обеспечивает более качественный заряд АКБ (практически не допуская его кипения). Это обеспечивается тем, что за плавным нарастанием импульса следует пауза, в течении которой происходит «усвоение» порции энергии (происходят химические процессы) и выравнивается плотность электролита (т.е. подается к материалу пластин новая порция серной кислоты из раствора).

 Особенностью импульсного зарядного устройства серии Зевс является то, что он обеспечивает заряд импульсами низкой частоты (менее 1 Гц), что оптимально для усвоения энергии аккумулятором.

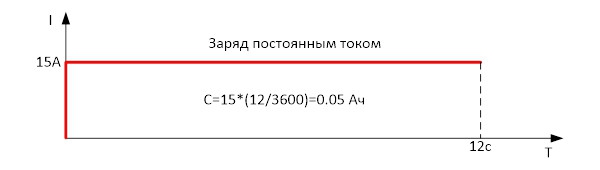

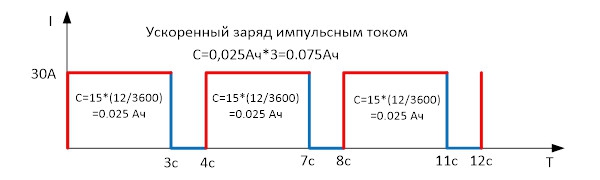

Заряд импульсным током позволяет безопасно осуществлять ускоренный заряд АКБ, увеличив ток в два раза, относительно заряда постоянным током. Это позволит сократить время заряда в 1,5 раза.

Для получения зарядного тока в данном устройстве используется встроенный микропроцессор и современный высокочастотный импульсный выпрямитель, обеспечивающий небольшой вес и габариты при большой выходной мощности изделия (до 4 кВт).

 Зарядное устройство имеет высокий уровень защиты и диагностики, предотвращающих повреждения изделия и АКБ при неверных действиях пользователя:

• защита от неправильного подключения АКБ;
• предварительная диагностика и определение возможности запуска устройства;
• защита от перегрева;
• защита от скачков напряжения;
• диагностика наличия подключенной АКБ;
• диагностика качества подключения АКБ;
• защита от перегрузок по току;
• защита от превышения выходного напряжения;
• защита от скачков напряжения питающей сети.

Современная элементная база и уникальные новейшие схемотехнические решения в области разработок преобразовательной техники обеспечивают высокое качество стабилизации выходных параметров и обеспечивают КПД преобразователя до 95%.

Высокое качество стабилизации выходных параметров позволяет зарядным устройствам серии Зевс работать в широком диапазоне выходных токов и напряжений, в том числе обеспечивать максимальный выходной ток при работе на короткозамкнутую нагрузку (максимальный ток при сверхнизких напряжениях меньше 1 В). Это позволяет заряжать полностью разряженные (до 0 В) аккумуляторные батареи.

Постоянный контроль выходных характеристик микропроцессором обеспечивает плавный набор заданных характеристик заряда, что исключает «токовые удары» АКБ при пуске и в процессе заряда.

Тип АКБ

Необходимо уточнить, что существует всего два типа аккумуляторов: кислотные с номинальным напряжением 2 В и щелочные с номинальным напряжением 1,2 В. Остальные аккумуляторные батареи состоят из определенного количества последовательно соединенных кислотных или щелочных аккумуляторов.

 Зарядное устройство серии Зевс обслуживает все типы кислотных и щелочных аккумуляторов с суммарным выходным напряжением от 1,2 до 24 В.

Перечень акб обслуживаемых устройством серии Зевс

Чтобы правильно подобрать зарядное устройство для аккумулятора, необходимо знать его номинальное и зарядное напряжение, а также его емкость.

• Номинальное напряжение и емкость аккумулятора указывается производителем на самом изделии, обычно на его этикетке.
• Чтобы узнать зарядное напряжение, необходимо знать тип аккумулятора, его номинальное напряжение, а также напряжение заряда. Напряжение заряда всегда выше номинального напряжения АКБ. Например, для кислотного АКБ с номинальным напряжением 2 В, максимальное напряжение аккумулятора составляет 2,4 В, при превышении которого начинается кипение электролита, что приводит к возникновению "лишних" ионов водорода (не успевших нейтрализоваться) и как следствие повышению напряжения примерно на 0,27 В, таким образом зарядное напряжение достигает 2,67 В. Щелочные АКБ как правило заряжаются постоянным током, при этом зарядное напряжение постоянно увеличивается до тех пор, пока аккумулятор не зарядится полностью, поэтому зарядное устройство должно обеспечить заведомо большее напряжение, чем максимальное напряжение АКБ. Например, стандартные NiCd батареи номинальным напряжением 1,2В имеют диапазон напряжений от 0,8В до 1,8В, таким образом чтобы зарядить такой аккумулятор зарядное устройство должно обеспечить зарядное напряжение 2 В (больше чем 1,8В).

Теперь зная количество аккумуляторов в батареи, а так же зарядное напряжение каждого аккумулятора, легко посчитать какое напряжение должно обеспечить зарядное устройство.

Чтобы было понятно как рассчитывается зарядное напряжение и зарядный ток рассмотрим два примера для разных типов акб.

Пример 1. Имеется кислотный аккумулятор номинальным напряжением 12 В и емкостью 200 а/ч. Он, состоит из 6 последовательно соединенных кислотных аккумуляторов номинальным напряжением 2 В.

Чтобы узнать зарядное напряжение данного аккумулятора, необходимо количество акб - 6 шт. умножить на зарядный коэффициент для кислотных АКБ равный 2,67. Получим: 6*2,67=16,02, поэтому зарядное напряжение для кислотного аккумулятора номинальным напряжением в 12 В составляет 16,02 В.

Как известно, зарядный ток для кислотного аккумулятора, должен составлять 10% от его общей емкости, поэтому для данного типа акб получаем 200 а/ч * 10 % = 20 А.

Пример 2. Имеется щелочной аккумулятор номинальным напряжением 12 В и емкостью 200 а/ч. Он, состоит из 10 последовательно соединенных щелочных аккумуляторов номинальным напряжением 1,2 В.

Чтобы узнать зарядное напряжение данного аккумулятора, необходимо количество акб - 10 шт. умножить на зарядный коэффициент для щелочных АКБ равный 2. Получим: 10*2=20, поэтому зарядное напряжение для щелочного аккумулятора номинальным напряжением в 12 В составляет 20 В.

Как известно, зарядный ток для щелочного аккумулятора, может составлять до 25% от его общей емкости, поэтому для данного типа акб получаем 200 а/ч * 25 % = 50 А.

Вывод: Для кислотного аккумулятора напряжением 12 В и емкостью 200 А/ч необходимо зарядное устройство с зарядным током 20 А и зарядным напряжением 16 В (Зевс-30А-32В). А для щелочного аккумулятора с теми же характеристиками необходимо зарядное устройство с зарядным током 50 А и зарядным напряжением 20 В(Зевс-50А-40В).

Как видно из примеров, зарядное напряжение и зарядный ток для каждого типа акб значительно отличаются.

Поэтому, при выборе зарядного устройства для аккумулятора, необходимо знать его тип, номинальное напряжение, емкость и коэффициент заряда.

Характеристики:

Общие характеристики зарядного устройства серии Зевс

* Возможен выбор цвета по индивидуальному заказу

Индивидуальные характеристики, в зависимости от исполнения

Управление:

Управление устройством в базовом исполнении осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок: «Старт/Стоп», «Параметр», «Вверх», «Вниз», расположенных на лицевой панели.

Пользователь может выбрать из списка алгоритм заряда (записанного во внутреннюю память ЗРУ), указать номинальное напряжение АКБ, задать максимальный допустимый ток, установить максимально допустимое время заряда.

В процессе заряда пользователю отображаются: текущий алгоритм (метод) заряда, текущую ступень (этап) заряда, текущие и заданные ток и напряжение, прошедшее время и переданная АКБ или отобранная у АКБ ёмкость в А*ч. Значение ёмкости может быть как положительным, так и отрицательным. Положительное число означает, что аккумулятору был передан заряд, отрицательное - из аккумулятора был потреблён заряд.

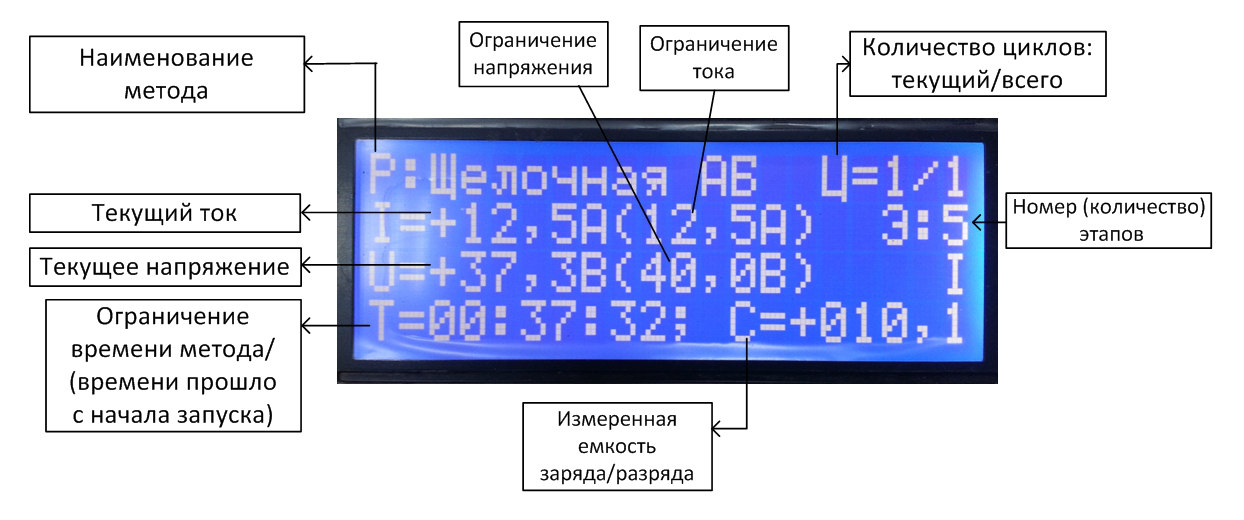

На рисунке 1 показан вид ЖКИ:

Рисунок 1 – Вид ЖКИ

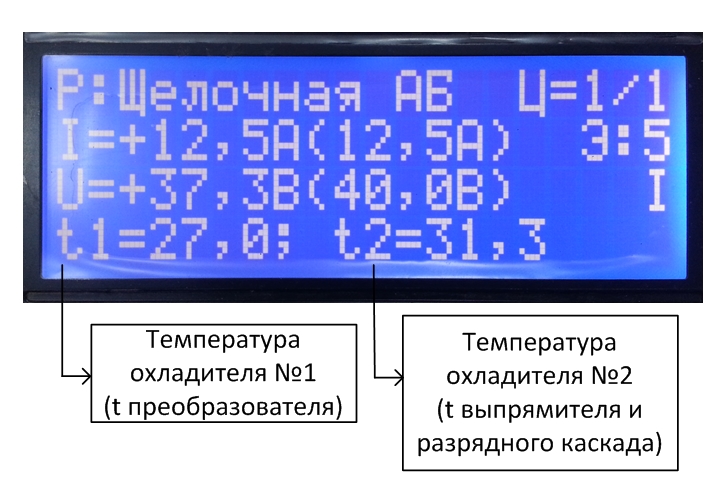

В процессе работы нажатием кнопки «Параметр» можно переключать отображаемые параметры: отображать время и ёмкость или отображать температуру ЗРУ (Рисунок 2).

Рисунок 2 – ЖКИ при отображении температуры

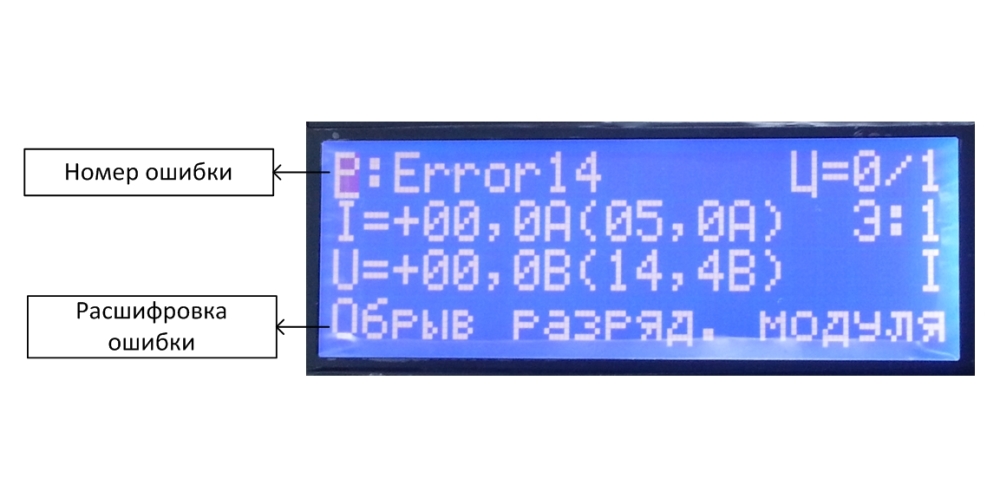

В случае аварии на индикаторе в строке №1 появится сообщение «Error» со следующим за ним номером ошибки, при этом в строке №4 будет расшифровка данной ошибки, что облегчает диагностику неисправности (Рисунок 3).

Рисунок 3 – Ошибка ЗРМ

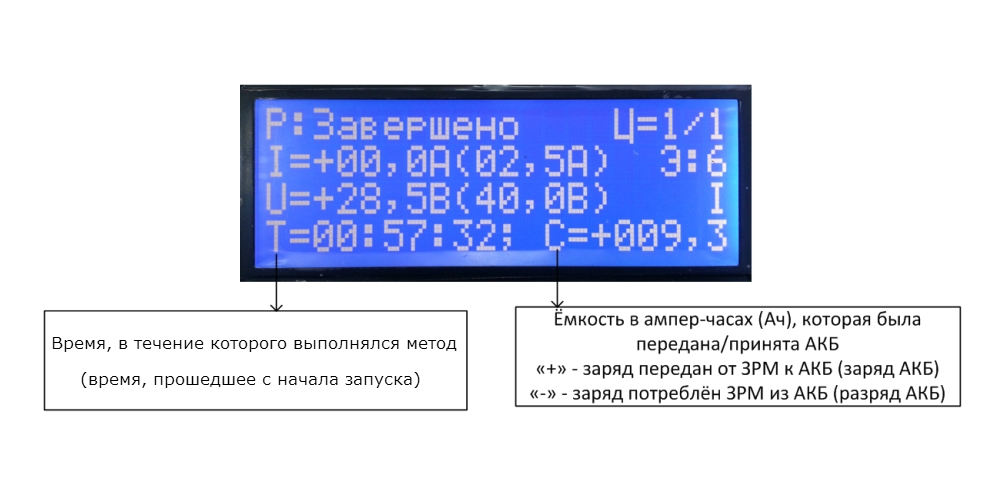

По окончанию заряда устройство автоматически отключится и появится надпись «Завершено», при этом значение прошедшего времени и переданной/потреблённой ёмкости останутся. Таким образом, по завершению заряда можно проконтролировать насколько качественно зарядился АКБ (Рисунок 4).

Рисунок 4 – Окончание метода

При использовании с жидкокристаллическим индикатором, с завода в ЗРУ в обязательном порядке загружены как минимум один режим заряда («Заряд») и один режим разряда («Разряд»). Также с завода могут быть загружены дополнительные автоматизированные методы заряда для кислотных и щелочных АКБ, например:

• «Кислотная АБ» - автоматический метод для заряда кислотных АКБ;
• «Щелочная АБ» - автоматический метод для заряда щелочных АКБ;
• «Десульфат.» - автоматический метод для десульфатации кислотных АКБ;
• «Заряд имп.» - заряд АКБ импульсами тока;
• «Разряд имп.» - разряд АКБ импульсами тока;

ВНИМАНИЕ!!!

Данные алгоритмы, за исключением «Заряд» и «Разряд», могут отсутствовать во внутренней памяти устройства. Также могут добавляться иные методики заряда или меняться алгоритмы перечисленных. Наличие или отсутствие тех или иных методик заряда зависит от модификации изделия и от типа зарядно-разрядного модуля, поставляемого с изделием. Также данные или иные методики могут быть записаны во внутреннюю память устройства по согласованию с заказчиком.

При наличии у изделия USB или Wi-Fi интерфейса для подключения ПК, пользователь может самостоятельно загружать в память устройства перечисленные методики, а также может самостоятельно создавать новые для любых типов АКБ.

ВНИМАНИЕ!!!

При использовании методик заряда «Кислотная АБ», «Десульфат.», «Щелочная АБ» и т.д., за исключением методик «Заряд» и «Разряд», в поле:

«ТОК»: задаётся МАКСИМАЛЬНО ДОПУСТИМОЕ ЗНАЧЕНИЕ ЗАРЯДНОГО ТОКА НА ОСНОВНОМ ЭТАПЕ ЗАРЯДА.«НАПРЯЖЕНИЕ»: задается НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ аккумуляторной батареи.

ВНИМАНИЕ!!!

Методы обслуживания «Заряд» и «Разряд» не являются автоматизированными и обеспечивают заряд и разряд АКБ только с ограничениями тока и напряжения заданного пользователем, как это делается в классических зарядных устройствах без микропроцессорного управления. Задание порогов ограничения зарядного/разрядного тока и напряжения в данных методах пользователь должен выбирать самостоятельно в соответствии с руководством по эксплуатации на заряжаемый АКБ.

При задании ограничения тока и напряжения необходимо помнить: неверная установка порогов тока и напряжения (не соответствующих рекомендациям производителя АКБ) может привести к недозаряду или перезаряду АКБ или даже повреждению АКБ.

Необходимые ограничения тока и напряжения зависят от типа, емкости и номинального напряжения АКБ.
