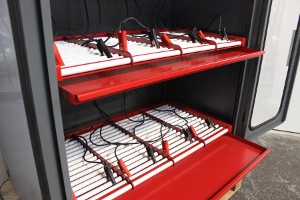

Двухъярусный шкаф серии Светоч-03.ЖК со встроенными ЖК-мониторами предназначен для хранения и заряда всех типов щелочных или кислотных аккумуляторов номинальным напряжением от 1,2 до 24 В.

Отличительной особенностью данных изделий от обычных шкафов серии Светоч-03 является то, что в них уже встроены зарядные модули и подключение внешнего зарядного устройства не требуется.

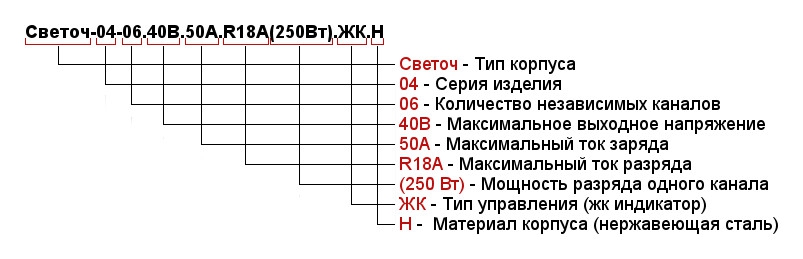

Расшифровка артикулов зарядных шкафов

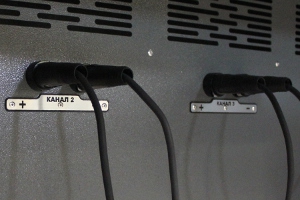

Все каналы двухъярусного зарядного шкафа серии Светоч-03.ЖК являются независимыми, у них нет между собой гальванической связи, что позволяет одновременно обслуживать любые типы аккумуляторов различными алгоритмами. Например к одному каналу можно подключить 12 В аккумулятор и выбрать метод его заряда, а к другому 24 В и выбрать метод его десульфатации или разряда.

 В шкаф встроен USB-интерфейс позволяющий полностью управлять процессами заряда-разряда аккумуляторов через персональный компьютер или ноутбук используя при этом специальное программное обеспечение ControlEnergy 2, разработанное специалистами нашей компании. Программа ControlEnergy 2 может работать в операционных системах Windows XP, Windows 7, Windows 8 (8.1).

Также управление изделием (выбор алгоритма заряда, разряда, номинального напряжения АКБ, максимального ток и т.д.) осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок, расположенных на лицевой панели изделия. С завода устройство запрограммировано автоматизированными алгоритмами заряда для щелочных и кислотных аккумуляторов.

При необходимости в шкаф может быть установлен беспроводной интерфейса Wi-Fi позволяющий полностью управлять зарядом аккумуляторов при помощи планшета или мобильного телефона используя специальное программное обеспечение для работы под управлением операционной системы Android.

Особенности:

Заряд аккумуляторов с использованием зарядных шкафов серии Светоч-03.ЖК возможен постоянным током, постоянным напряжением, импульсным или реверсивным током.

Заряд реверсивным током представляет из себя чередование импульса заряда с импульсом разряда. Меняя соотношения между зарядными и разрядными импульсами, а также изменяя их амплитуду, можно растворять кристаллы сульфата свинца различных размеров и форм. Это позволяет увеличить пористость и суммарную площадь действующей поверхности электродов, то есть увеличить поверхность соприкосновения электролита с активным материалом электродов, облегчить условия диффузии и выравнивания концентрации электролита в приэлектродном слое. Увеличение пористости способствует повышению величины максимального тока заряда и разряда.

При заряде реверсивным током в конце заряда выделяется меньше тепла и интенсивное газовыделение начинается позже, создаются оптимальные условия регулирования восстановительных реакций, уменьшаются скорости роста кристаллов сульфата свинца.

 Зарядные шкафы серии Светоч-03.ЖК имеют высокий уровень защит и диагностик, предотвращающих повреждения изделия и АКБ при неверных действиях пользователя:

• защита от неправильного подключения АКБ с выдачей пользователю соответствующего сообщения;
• предварительная диагностика и определение возможности запуска изделия;
• защита от перегрева;
• защита от скачков напряжения питающей сети;
• диагностика наличия подключенной АКБ;
• диагностика качества подключения АКБ;
• защита от перегрузок по току;
• защита от превышения выходного напряжения.

Для получения зарядного тока на данном изделии используется современный высокочастотный импульсный выпрямитель, обеспечивающий небольшой вес и габариты при большой выходной мощности изделия.

 Современная элементная база и уникальные новейшие схемотехнические решения в области разработок преобразовательной техники обеспечивают высокое качество стабилизации выходных параметров и обеспечивают КПД преобразователя до 95%.

Высокое качество стабилизации выходных параметров позволяет зарядным шкафам серии Светоч-03.ЖКИ работать в широком диапазоне выходных токов и напряжений, в том числе обеспечивать максимальный выходной ток при работе на короткозамкнутую нагрузку (максимальный ток при сверхнизких напряжениях меньше 1В). Это позволяет заряжать полностью разряженные (до 0В) аккумуляторные батареи.

Постоянный контроль выходных характеристик микропроцессором обеспечивает плавный набор заданных характеристик заряда, что исключает «токовые удары» АКБ при пуске и в процессе заряда.

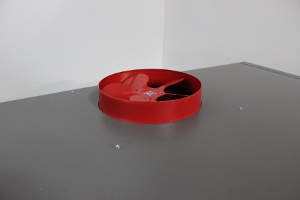

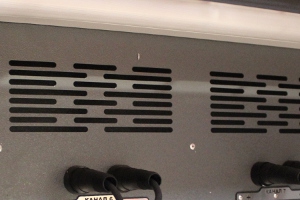

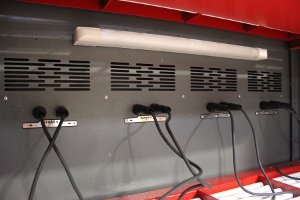

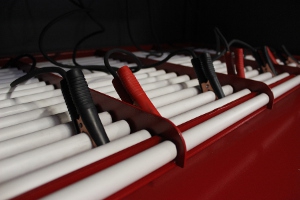

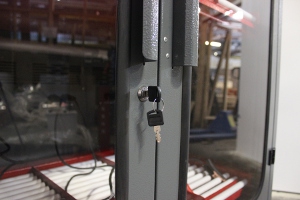

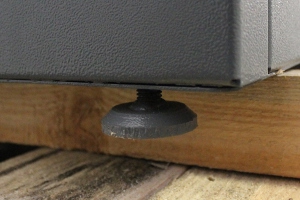

Конструктивные особенности шкафов серии Светоч

Общие характеристики зарядных шкафов серии Светоч-03.ЖК

Индивидуальные характеристики шкафов серии Светоч-03.ЖК

* По желанию клиента, шкаф для заряда аккумуляторных батарей серии Светоч-03.ЖК может быть изготовлен по Северо-Американскому стандарту (с напряжением питания 110/480 В и частотой тока 60 Гц).

Примечание: вес и габаритные размеры могут быть изменены без предупреждения заказчика.

Управление:

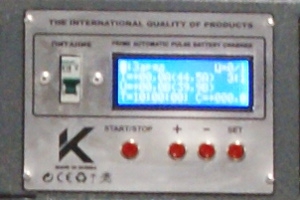

Управление устройством в базовом исполнении осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок: «Старт/Стоп», «Параметр», «Вверх», «Вниз», расположенных на лицевой панели.

Пользователь может выбрать из списка алгоритм заряда (записанного во внутреннюю память ЗРУ), указать номинальное напряжение АКБ, задать максимальный допустимый ток, установить максимально допустимое время заряда.

В процессе заряда пользователю отображаются: текущий алгоритм (метод) заряда, текущую ступень (этап) заряда, текущие и заданные ток и напряжение, прошедшее время и переданная АКБ или отобранная у АКБ ёмкость в А*ч. Значение ёмкости может быть как положительным, так и отрицательным. Положительное число означает, что аккумулятору был передан заряд, отрицательное - из аккумулятора был потреблён заряд.

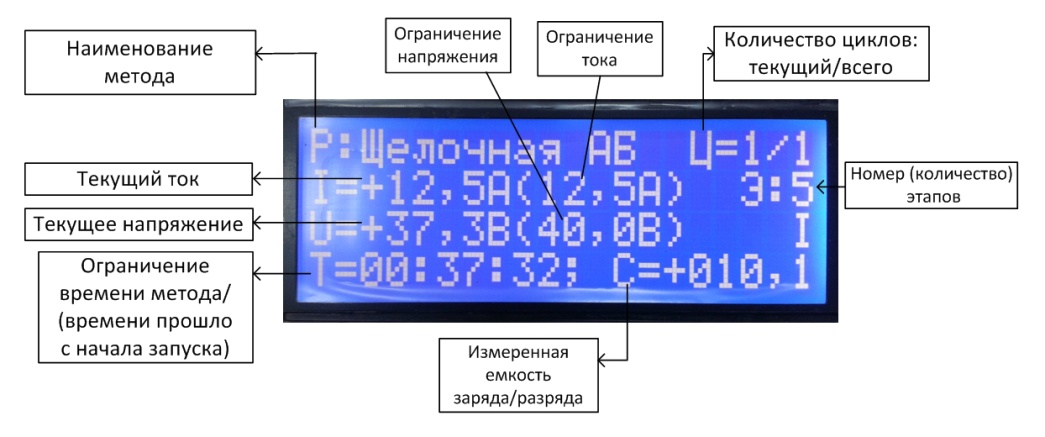

На рисунке 1 показан вид ЖКИ:

Рисунок 1 – Вид ЖКИ

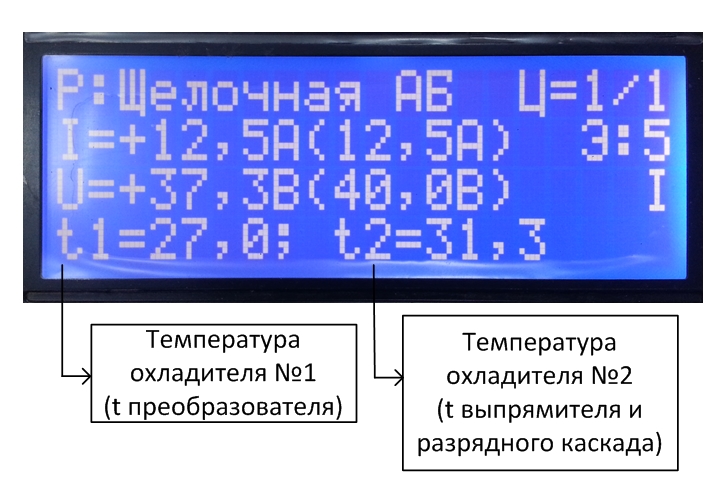

В процессе работы нажатием кнопки «Параметр» можно переключать отображаемые параметры: отображать время и ёмкость или отображать температуру ЗРУ (Рисунок 2).

Рисунок 2 – ЖКИ при отображении температуры

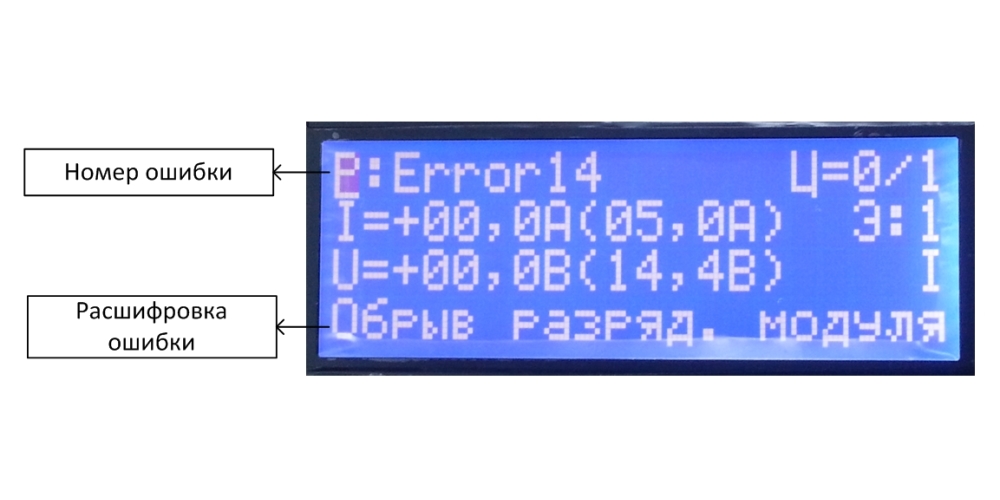

В случае аварии на индикаторе в строке №1 появится сообщение «Error» со следующим за ним номером ошибки, при этом в строке №4 будет расшифровка данной ошибки, что облегчает диагностику неисправности (Рисунок 3).

Рисунок 3 – Ошибка ЗРМ

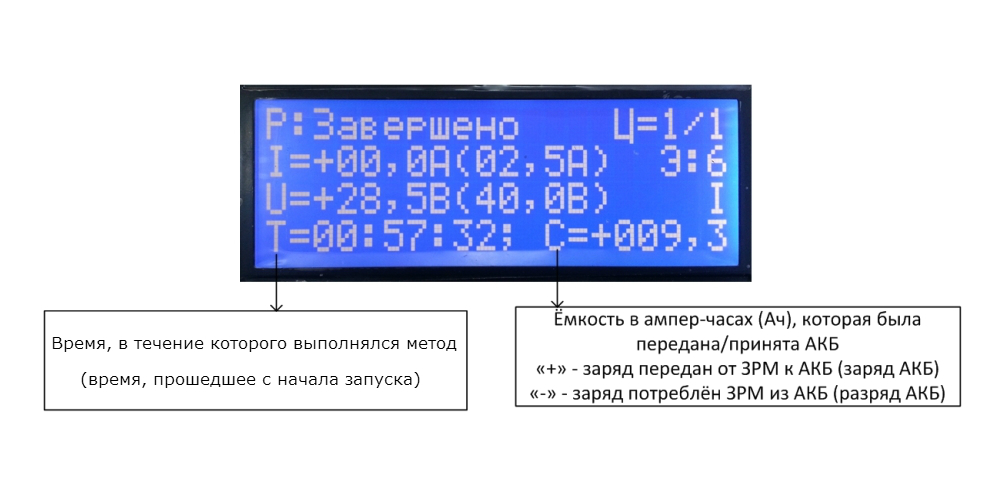

По окончанию заряда устройство автоматически отключится и появится надпись «Завершено», при этом значение прошедшего времени и переданной/потреблённой ёмкости останутся. Таким образом, по завершению заряда можно проконтролировать насколько качественно зарядился АКБ (Рисунок 4).

Рисунок 4 – Окончание метода

При использовании с жидкокристаллическим индикатором, с завода в ЗРУ в обязательном порядке загружены как минимум один режим заряда («Заряд») и один режим разряда («Разряд»). Также с завода могут быть загружены дополнительные автоматизированные методы заряда для кислотных и щелочных АКБ, например:

• «Кислотная АБ» - автоматический метод для заряда кислотных АКБ;
• «Щелочная АБ» - автоматический метод для заряда щелочных АКБ;
• «Десульфат.» - автоматический метод для десульфатации кислотных АКБ;
• «Заряд имп.» - заряд АКБ импульсами тока;
• «Разряд имп.» - разряд АКБ импульсами тока;

ВНИМАНИЕ!!!

Данные алгоритмы, за исключением «Заряд» и «Разряд», могут отсутствовать во внутренней памяти устройства. Также могут добавляться иные методики заряда или меняться алгоритмы перечисленных. Наличие или отсутствие тех или иных методик заряда зависит от модификации изделия и от типа зарядно-разрядного модуля, поставляемого с изделием. Также данные или иные методики могут быть записаны во внутреннюю память устройства по согласованию с заказчиком.

При наличии у изделия USB или Wi-Fi интерфейса для подключения ПК, пользователь может самостоятельно загружать в память устройства перечисленные методики, а также может самостоятельно создавать новые для любых типов АКБ.

ВНИМАНИЕ!!!

При использовании методик заряда «Кислотная АБ», «Десульфат.», «Щелочная АБ» и т.д., за исключением методик «Заряд» и «Разряд», в поле:

«ТОК»: задаётся МАКСИМАЛЬНО ДОПУСТИМОЕ ЗНАЧЕНИЕ ЗАРЯДНОГО ТОКА НА ОСНОВНОМ ЭТАПЕ ЗАРЯДА.«НАПРЯЖЕНИЕ»: задается НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ аккумуляторной батареи.

ВНИМАНИЕ!!!

Методы обслуживания «Заряд» и «Разряд» не являются автоматизированными и обеспечивают заряд и разряд АКБ только с ограничениями тока и напряжения заданного пользователем, как это делается в классических зарядных устройствах без микропроцессорного управления. Задание порогов ограничения зарядного/разрядного тока и напряжения в данных методах пользователь должен выбирать самостоятельно в соответствии с руководством по эксплуатации на заряжаемый АКБ.

При задании ограничения тока и напряжения необходимо помнить: неверная установка порогов тока и напряжения (не соответствующих рекомендациям производителя АКБ) может привести к недозаряду или перезаряду АКБ или даже повреждению АКБ.

Необходимые ограничения тока и напряжения зависят от типа, емкости и номинального напряжения АКБ.
