Зарядно-десульфатирующий шкаф для акб Светоч-04.ЖК со встроенным ЖК-монитором предназначен для заряда и десульфатации всех типов щелочных и кислотных (с жидким электролитом, гелиевых и AGM) аккумуляторных батарей номинальным напряжением от 2В до 36В.

Изделие подходит для заряда, разряда и восстановления (десульфатации) кислотных АКБ всех типов колёсной и гусеничной техники, АКБ применяемых в промышлености.

Расшифровка артикула зарядного изделия

Десульфатация проводится методом реверсивных токов (чередование импульсов заряда с импульсами разряда). При таком методе мощность разрядного импульса в 10 раз меньше мощности зарядного импульса.

Разрядный модуль данных устройств предназначен для реализации циклов десульфатации и проведения контрольно-тренировочных циклов для АКБ.

На каждом канале «Светоч» установлен индивидуальный импульсный преобразователь не имеющий гальванической связи с соседними каналами, что позволяет одновременно обслуживать различные типы аккумуляторных батарей.

Управление устройством (выбор алгоритма заряда, разряда или КТЦ, номинального напряжения АКБ, максимального ток и т.д.) осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок, расположенных на лицевой панели изделия. С завода устройство запрограммировано автоматизированными алгоритмами заряда для щелочных и кислотных аккумуляторов. Дополнительно устройство оснащается специализированными алгоритмами заряда и разряда для авиационных АКБ.

Установка USB-интерфейса или беспроводного и интерфейса Wi-Fi позволяет полностью управлять зарядом с помощью персонального компьютера, ноутбука, планшета или мобильного телефона.

При заказе USB-интерфейса или Wi-Fi интерфейса в комплект поставки входит программное обеспечение для работы в операционной системе Windows XP, Windows 7, Windows 8 (8.1). Дополнительно может поставляться программное обеспечение для работы под управлением операционной системы Android.

Общие технические характеристики

Индивидуальные технические характеристики

* По желанию клиента, шкаф для заряда аккумуляторных батарей серии Светоч может быть изготовлен по Северо-Американскому стандарту (с напряжением питания 110/480 В и частотой тока60 Гц).

Примечание: вес и габаритные размеры могут быть изменены без предупреждения заказчика.

Особенности:

Заряд аккумуляторов с использованием зарядно-разрядных шкафов серии Светоч возможен постоянным током, постоянным напряжением, импульсным или реверсивным током.

Заряд реверсивным током представляет из себя чередование импульса заряда с импульсом разряда. Меняя соотношения между зарядными и разрядными импульсами, а также изменяя их амплитуду, можно растворять кристаллы сульфата свинца различных размеров и форм. Это позволяет увеличить пористость и суммарную площадь действующей поверхности электродов, то есть увеличить поверхность соприкосновения электролита с активным материалом электродов, облегчить условия диффузии и выравнивания концентрации электролита в приэлектродном слое. Увеличение пористости способствует повышению величины максимального тока заряда и разряда.

При заряде реверсивным током в конце заряда выделяется меньше тепла и интенсивное газовыделение начинается позже, создаются оптимальные условия регулирования восстановительных реакций, уменьшаются скорости роста кристаллов сульфата свинца.

 Зарядно-разрядные шкафы серии Светоч имеют высокий уровень защит и диагностик, предотвращающих повреждения изделия и АКБ при неверных действиях пользователя:

• защита от неправильного подключения АКБ с выдачей пользователю соответствующего сообщения;
• предварительная диагностика и определение возможности запуска устройства;
• защита от перегрева;
• защита от скачков напряжения питающей сети;
• диагностика наличия подключенной АКБ;
• диагностика качества подключения АКБ;
• защита от перегрузок по току;
• защита от превышения выходного напряжения.

Для получения зарядного тока в данном устройстве используется современный высокочастотный импульсный выпрямитель, обеспечивающий небольшой вес и габариты при большой выходной мощности изделия.

 Современная элементная база и уникальные новейшие схемотехнические решения в области разработок преобразовательной техники обеспечивают высокое качество стабилизации выходных параметров и обеспечивают КПД преобразователя до 95%.

Высокое качество стабилизации выходных параметров позволяет зарядным устройствам «Светоч» работать в широком диапазоне выходных токов и напряжений, в том числе обеспечивать максимальный выходной ток при работе на короткозамкнутую нагрузку (максимальный ток при сверхнизких напряжениях меньше 1В). Это позволяет заряжать полностью разряженные (до 0В) аккумуляторные батареи.

Постоянный контроль выходных характеристик микропроцессором обеспечивает плавный набор заданных характеристик заряда, что исключает «токовые удары» АКБ при пуске и в процессе заряда.

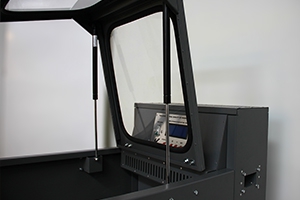

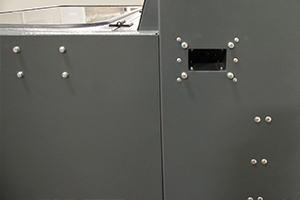

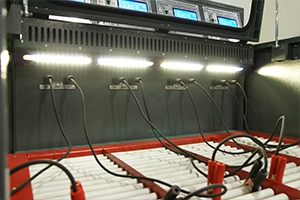

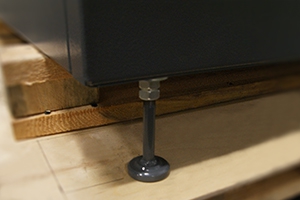

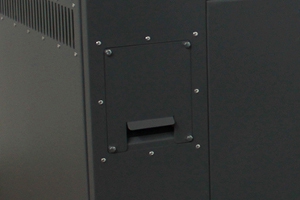

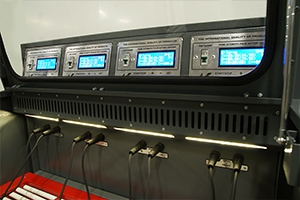

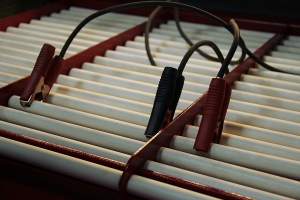

Конструктивные особенности шкафов серии Светоч

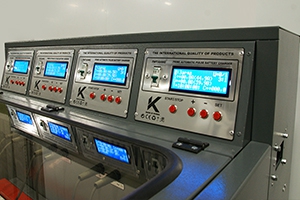

Управление:

Управление устройством в базовом исполнении осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок: «Старт/Стоп», «Параметр», «Вверх», «Вниз», расположенных на лицевой панели.

Пользователь может выбрать из списка алгоритм заряда (записанного во внутреннюю память ЗРУ), указать номинальное напряжение АКБ, задать максимальный допустимый ток, установить максимально допустимое время заряда.

В процессе заряда пользователю отображаются: текущий алгоритм (метод) заряда, текущую ступень (этап) заряда, текущие и заданные ток и напряжение, прошедшее время и переданная АКБ или отобранная у АКБ ёмкость в А*ч. Значение ёмкости может быть как положительным, так и отрицательным. Положительное число означает, что аккумулятору был передан заряд, отрицательное - из аккумулятора был потреблён заряд.

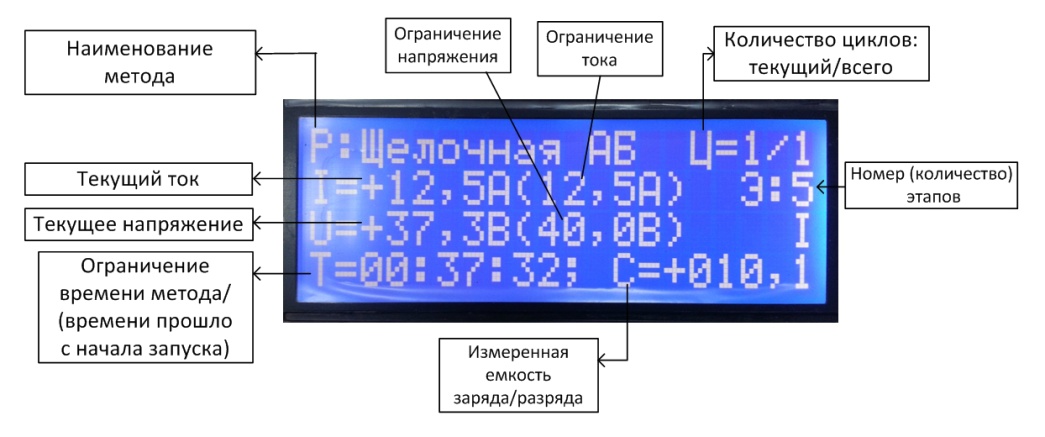

На рисунке 1 показан вид ЖКИ:

Рисунок 1 – Вид ЖКИ

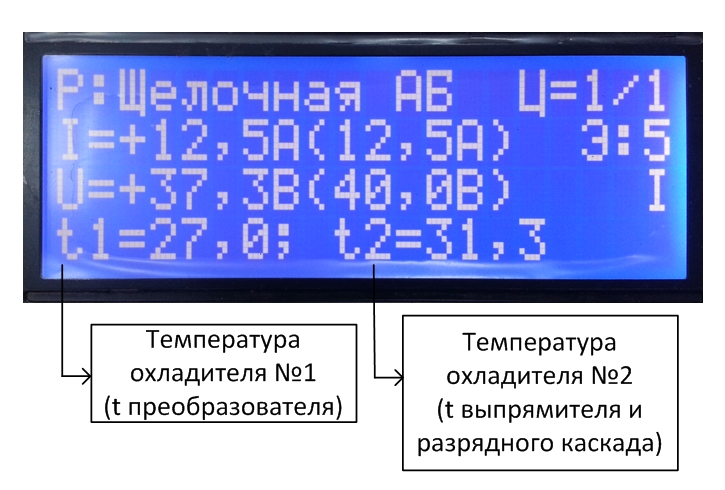

В процессе работы нажатием кнопки «Параметр» можно переключать отображаемые параметры: отображать время и ёмкость или отображать температуру ЗРУ (Рисунок 2).

Рисунок 2 – ЖКИ при отображении температуры

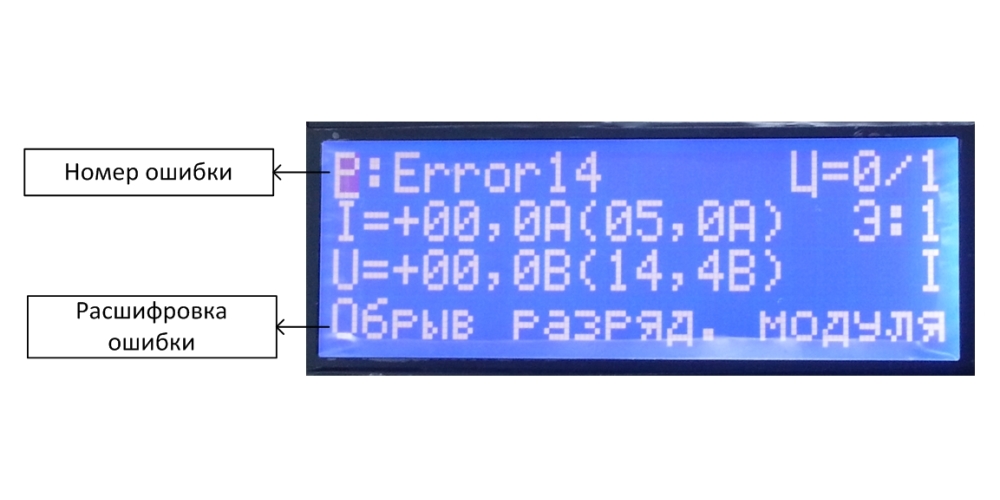

В случае аварии на индикаторе в строке №1 появится сообщение «Error» со следующим за ним номером ошибки, при этом в строке №4 будет расшифровка данной ошибки, что облегчает диагностику неисправности (Рисунок 3).

Рисунок 3 – Ошибка ЗРМ

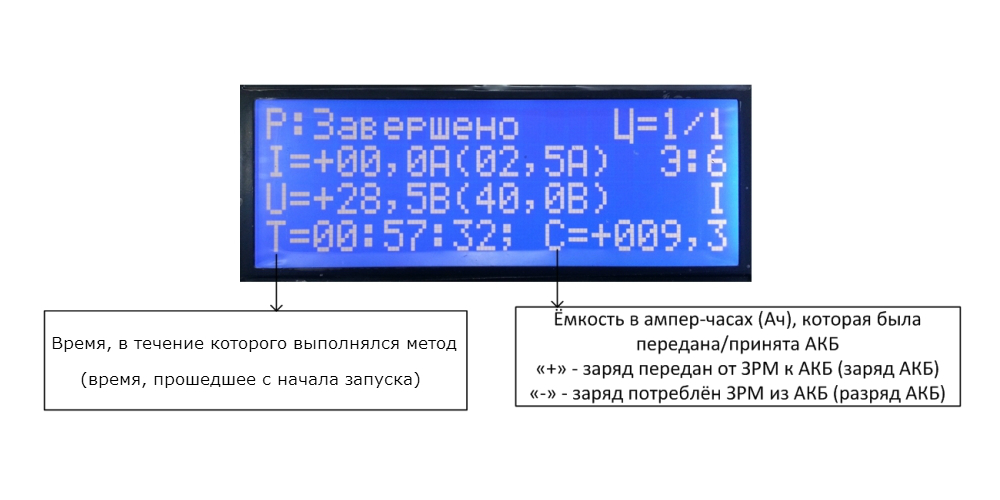

По окончанию заряда устройство автоматически отключится и появится надпись «Завершено», при этом значение прошедшего времени и переданной/потреблённой ёмкости останутся. Таким образом, по завершению заряда можно проконтролировать насколько качественно зарядился АКБ (Рисунок 4).

Рисунок 4 – Окончание метода

При использовании с жидкокристаллическим индикатором, с завода в ЗРУ в обязательном порядке загружены как минимум один режим заряда («Заряд») и один режим разряда («Разряд»). Также с завода могут быть загружены дополнительные автоматизированные методы заряда для кислотных и щелочных АКБ, например:

• «Кислотная АБ» - автоматический метод для заряда кислотных АКБ;
• «Щелочная АБ» - автоматический метод для заряда щелочных АКБ;
• «Десульфат.» - автоматический метод для десульфатации кислотных АКБ;
• «Заряд имп.» - заряд АКБ импульсами тока;
• «Разряд имп.» - разряд АКБ импульсами тока;

ВНИМАНИЕ!!!

Данные алгоритмы, за исключением «Заряд» и «Разряд», могут отсутствовать во внутренней памяти устройства. Также могут добавляться иные методики заряда или меняться алгоритмы перечисленных. Наличие или отсутствие тех или иных методик заряда зависит от модификации изделия и от типа зарядно-разрядного модуля, поставляемого с изделием. Также данные или иные методики могут быть записаны во внутреннюю память устройства по согласованию с заказчиком.

При наличии у изделия USB или Wi-Fi интерфейса для подключения ПК, пользователь может самостоятельно загружать в память устройства перечисленные методики, а также может самостоятельно создавать новые для любых типов АКБ.

ВНИМАНИЕ!!!

При использовании методик заряда «Кислотная АБ», «Десульфат.», «Щелочная АБ» и т.д., за исключением методик «Заряд» и «Разряд», в поле:

«ТОК»: задаётся МАКСИМАЛЬНО ДОПУСТИМОЕ ЗНАЧЕНИЕ ЗАРЯДНОГО ТОКА НА ОСНОВНОМ ЭТАПЕ ЗАРЯДА.«НАПРЯЖЕНИЕ»: задается НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ аккумуляторной батареи.

ВНИМАНИЕ!!!

Методы обслуживания «Заряд» и «Разряд» не являются автоматизированными и обеспечивают заряд и разряд АКБ только с ограничениями тока и напряжения заданного пользователем, как это делается в классических зарядных устройствах без микропроцессорного управления. Задание порогов ограничения зарядного/разрядного тока и напряжения в данных методах пользователь должен выбирать самостоятельно в соответствии с руководством по эксплуатации на заряжаемый АКБ.

При задании ограничения тока и напряжения необходимо помнить: неверная установка порогов тока и напряжения (не соответствующих рекомендациям производителя АКБ) может привести к недозаряду или перезаряду АКБ или даже повреждению АКБ.

Необходимые ограничения тока и напряжения зависят от типа, емкости и номинального напряжения АКБ.
